При выборе блока питания Arlight легко остановиться на знакомом бренде и нужном числе ватт. Но для готовой подсветки важны ещё размеры корпуса, выводы, место установки и управление. Правильно выбранный источник должен не только питать ленту, но и оставаться доступным для замены без разбора мебели или потолка.
Arlight является основным ориентиром BossDiodov при подборе профессиональной системы. Это не означает, что любой блок этого бренда подходит к любой ленте. Ниже разберём, как читать конкретную карточку и собирать совместимый комплект, не выбирая по одному названию серии.
Как читать обозначение на примере
Возьмём ARPV-24100-SLIM-D, артикул 026664. Производитель указывает для него выход 24 В, мощность до 100 Вт, ток до 4,2 А и размеры 303 × 40 × 22 мм. Исполнение обозначено IP67.1
На узком экране таблицу можно прокрутить по горизонтали.
| Строка характеристики | Как использовать её при подборе |
|---|---|
| Выход 24 В | Сопоставить с напряжением ленты и управления |
| До 100 Вт | Проверить нагрузку в допустимых условиях работы |
| До 4,2 А | Сверить токовые ограничения, учитывая номиналы и округление паспорта |
| 303 × 40 × 22 мм | Проверить не только полость, но и путь установки и извлечения |
| IP67 | Проверить допустимую среду и требования ко всем соединениям |
Числа относятся к одному артикулу. Нельзя распространить их на все SLIM, ARPV или другие внешне похожие блоки. Даже одинаковая мощность при 12 и 24 В означает разный ток нагрузки. Полное название полезно для поиска, но окончательное решение принимают по отдельным характеристикам и паспорту.
У другой серии могут отличаться тип выхода, возможности регулировки и монтажные условия. Не расшифровывайте каждый суффикс по аналогии с ранее установленным блоком. Когда меняется артикул, нужно проверить совместимость заново.
Почему узкий блок может не пройти в нишу

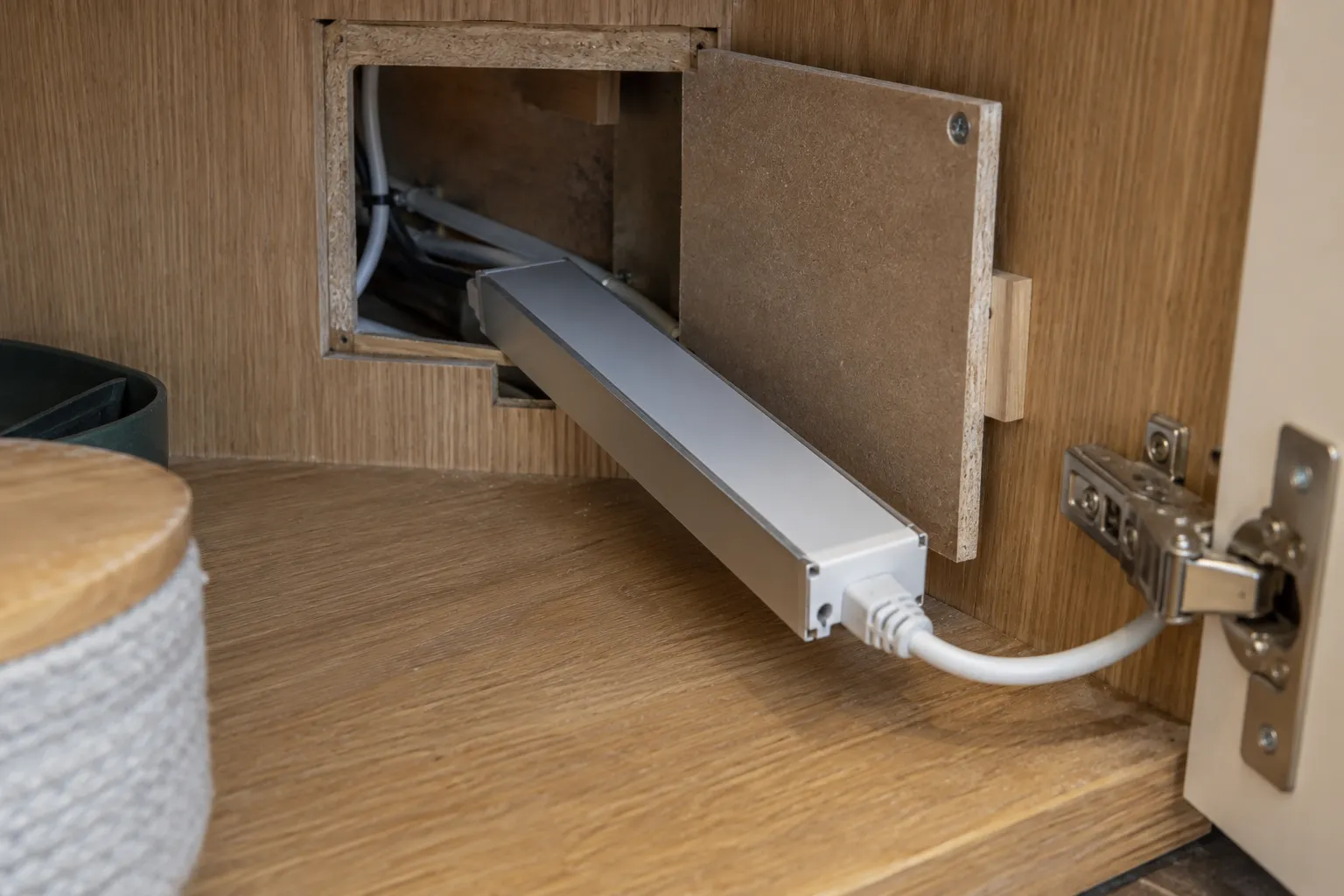

Узкий корпус удобен, пока проверены все размеры. В примере выше высота всего 22 мм, но длина 303 мм. Полость может вмещать такой блок, а существующее отверстие и пространство для разворота не позволят его установить или извлечь.
Перед заказом полезно сделать простой габаритный шаблон и проверить путь через доступное отверстие. Это примерка геометрии, не испытание работающего источника. Учитывают выводы кабелей, допустимые изгибы и свободное место для крепления.

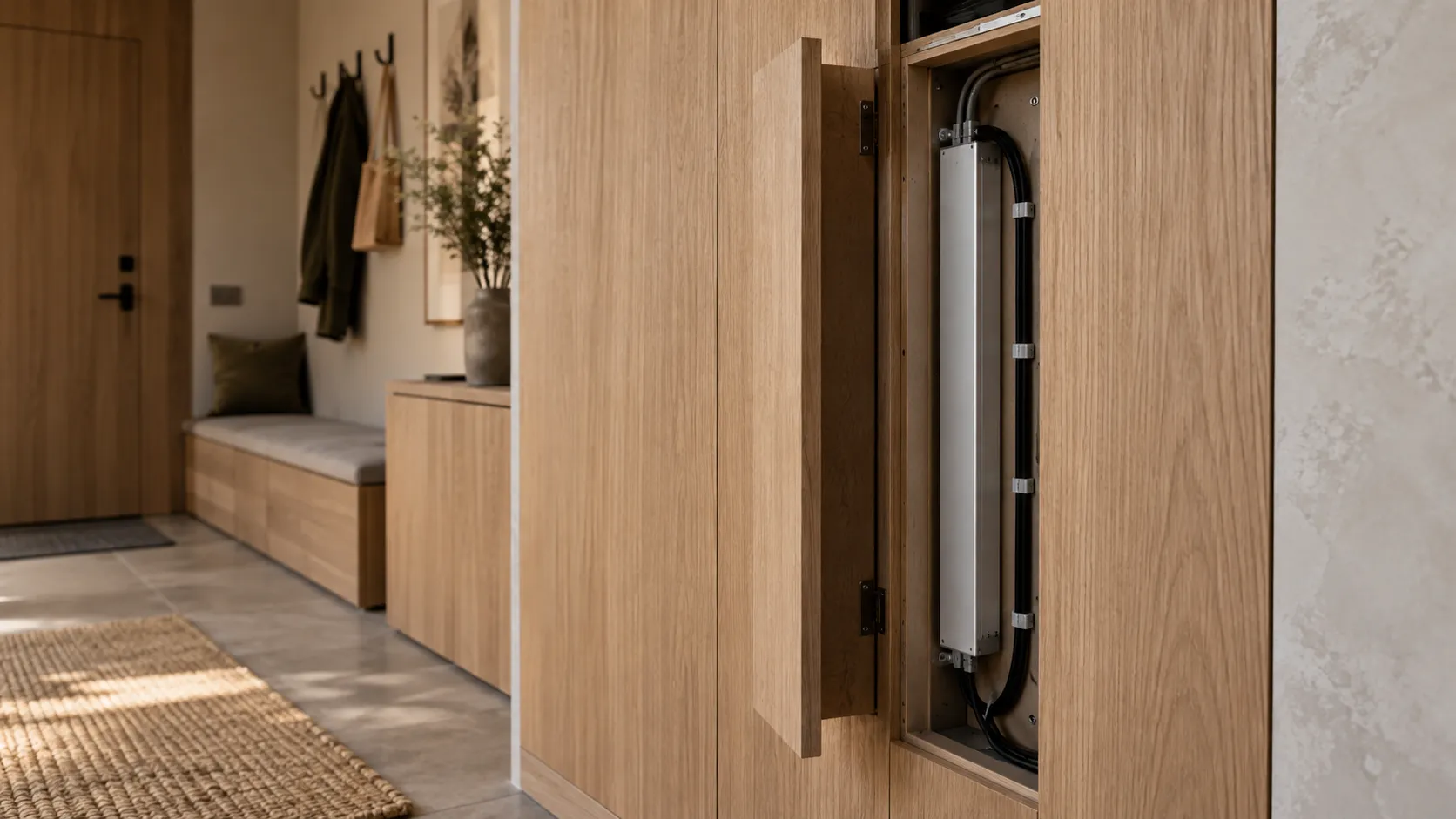

Не стоит рассчитывать на то, что источник «как-нибудь протолкнут» за потолок. Сервисный доступ нужен и после завершения отделки. Если замена блока потребует разбирать готовую конструкцию, этот вопрос лучше решить сейчас, а не после неисправности.
Отдельно проверяется место теплоотдачи. Геометрически свободная полость не всегда является подходящим местом для работающего оборудования. Инструкция может ограничивать положение корпуса и окружающие условия.
Как выбрать мощность
Сначала определяется модель ленты, длина и мощность каждого участка. Затем складывают нагрузки одного источника в предусмотренном рабочем режиме и учитывают требуемый запас. Правило «на пять метров всегда достаточно 60 Вт» не работает без характеристик ленты.
В схеме Arlight для обычной одноцветной ленты используется расчёт по длине и Вт/м с множителем 1,25.2 Применимость конкретного блока всё равно зависит от его условий. Подробные примеры приведены в расчёте мощности источника.
Больший номинал не исправит неправильное напряжение, тонкий длинный кабель или перегруженный контроллер. Источник, проводка и управление выполняют разные задачи. Их проверяют вместе, а не по очереди заменяют более мощными компонентами.
Что означает IP67 в реальном монтаже
В карточке рассмотренного 026664 производитель указывает применение внутри помещений и снаружи под навесом.1 Эту оговорку нельзя вычеркнуть только потому, что рядом написано IP67.
Защита корпуса не делает автоматически защищёнными соединения его выводов. Кабельный ввод, клеммный узел, коробка и условия попадания воды рассматриваются отдельно. IP также не сообщает температуру эксплуатации и не является разрешением на подводный монтаж.

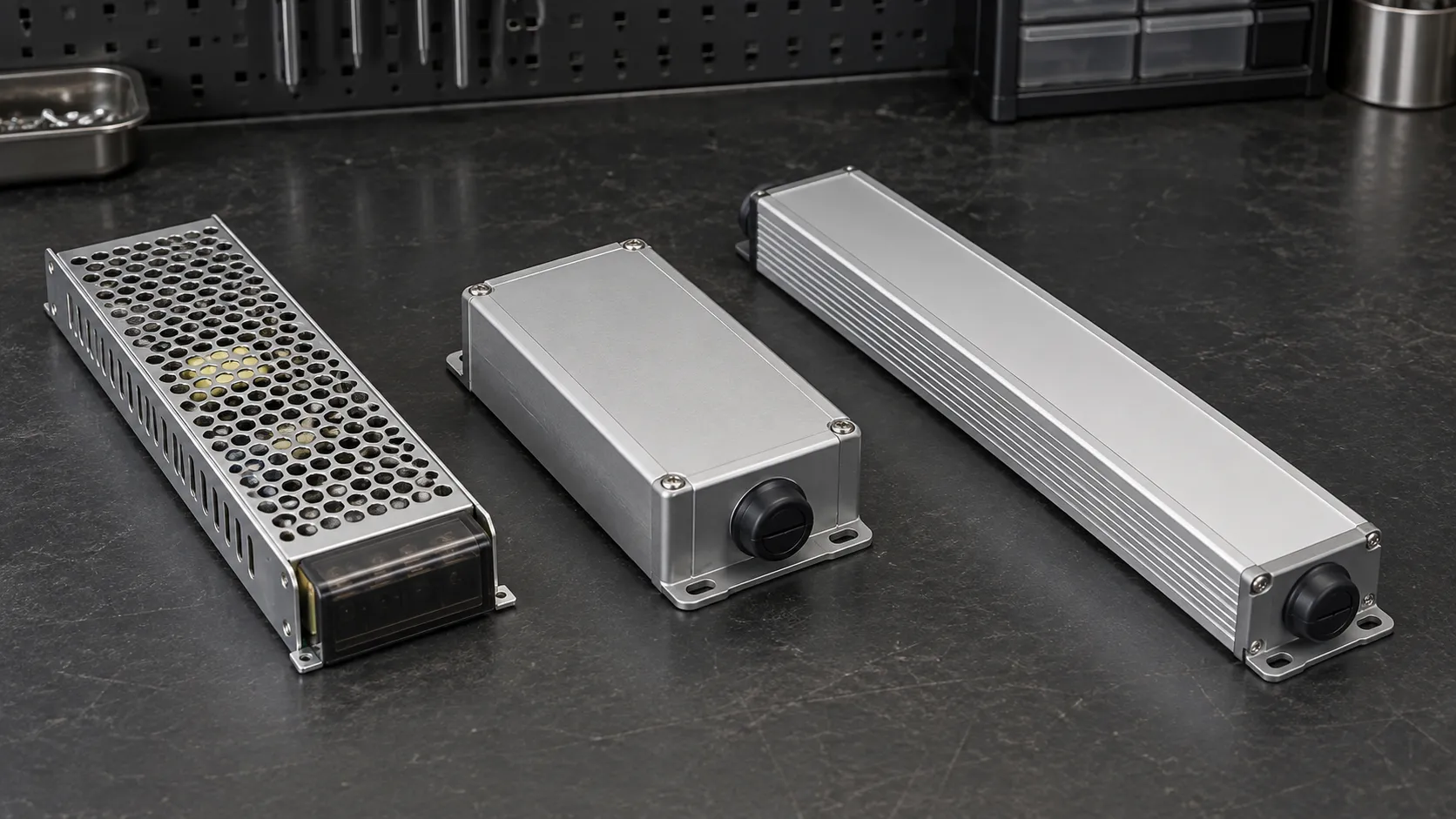

Для компании IP67 является рабочим стандартом низковольтных источников. Но конкретную модель всё равно выбираем по реальной среде: сухая мебельная зона, влажное помещение и наружный участок требуют разных проверок. Маркировка класса электробезопасности тоже имеет значение: у указанной модели заявлен класс I, и требования её подключения должен учитывать специалист.
Диммирование и звук
Наличие подходящего напряжения ещё не подтверждает работу любого способа регулировки. Сначала выясните, где управляется яркость: в низковольтном контроллере, в самом источнике или со стороны сетевого питания. Затем проверьте допускаемую связку.
Для 026664 изготовитель отдельно описывает применение с ШИМ-контроллерами. Это характеристика конкретного блока, а не автоматическое разрешение включить его через произвольный сетевой диммер.
Шум оценивают в собранной системе. В практике Ярослава качественные Arlight IP67 не создавали заметного шума, но этот опыт не означает абсолютной бесшумности каждого сочетания. Если подсветка будет работать в тихой спальне, полезно проверить полную и уменьшенную яркость до окончательного закрытия конструкции.
Слово «без вентилятора» тоже не равно акустической гарантии. Звук может быть связан с работой компонентов источника и режимом нагрузки, а не с потоком воздуха.

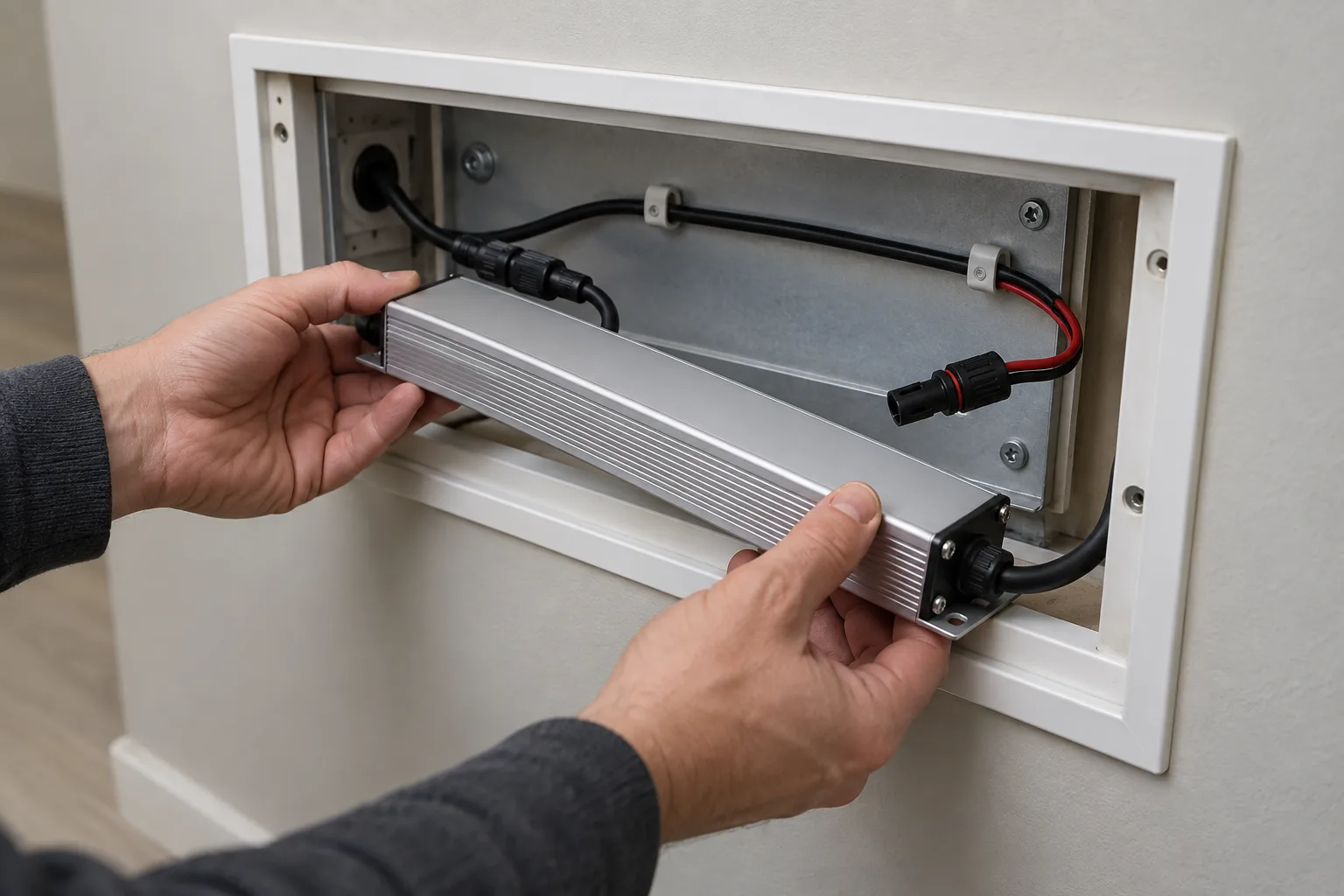

При замене старого блока
Начните с маркировки старого источника и схемы нагрузки. Совпадение мощности новой и старой коробки недостаточно: важны выходное напряжение, тип источника, ток, управление, защита и условия размещения.
Кроме того, нужно понять причину замены. Если старый блок перегревался в закрытой полости или нагрузка выросла после добавления ленты, установка внешне такого же блока может оставить проблему. Менять номинал без проверки всей системы тоже не следует.
На узком экране таблицу можно прокрутить по горизонтали.
| Что проверить | Почему это нужно |
|---|---|
| Фактическую нагрузку | Состав подсветки мог измениться после первоначального монтажа |
| Место и температуру | Причина отказа может быть в размещении |
| Выводы и управление | Похожий корпус не гарантирует совпадение схемы |
| Состояние ленты и проводки | Неисправность может находиться за пределами источника |
| Гарантийные условия | Гарантия производителя не равна гарантии на всю существующую систему |
Сам блок не вскрывают ради подбора замены. Достаточно доступной маркировки и профессиональной проверки системы. Гарантийный срок производителя по конкретному артикулу не нужно переносить на все работы BossDiodov.
Как связать выбор с остальной системой
Сначала выбирают подходящую ленту Arlight, затем источник и управление под её нагрузку. Если предусмотрены мебельные кнопки или датчики подсветки, заранее проверяют их питание и способ включения.
В BossDiodov собираем спецификацию целиком. В ней важны точные артикулы и условия замены, а не только список названий бренда. Основные критерии без привязки к одной серии приведены в общем руководстве по выбору блока питания.
