Как подготовить нишу, профиль и проводку для LED-подсветки

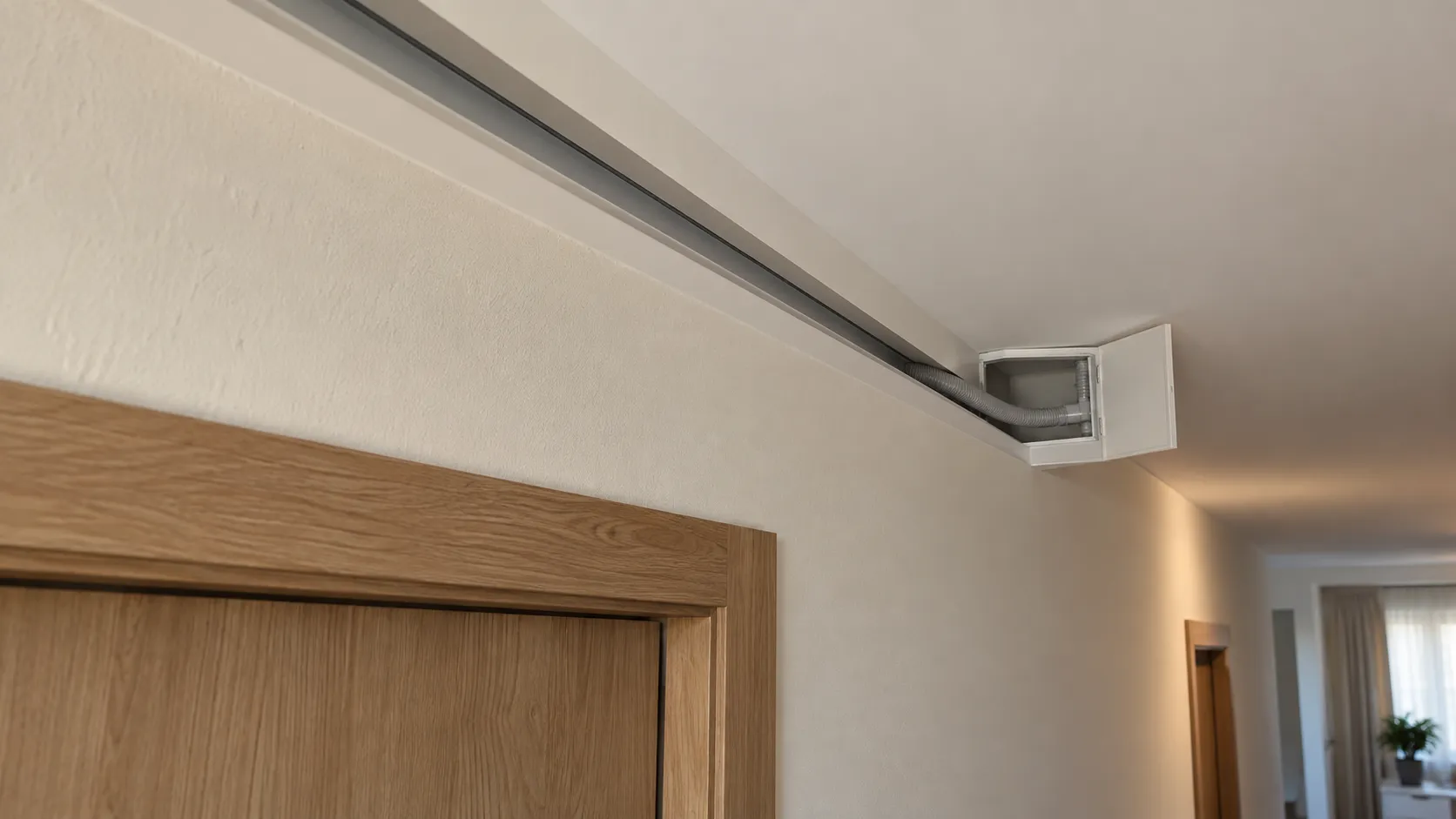

До отделки ниши определите, что именно должно светиться, где окажется LED-профиль и как к нему подвести питание. Только после выбора светового узла утверждайте размеры конструкции. Иначе готовая ниша может скрывать ленту, но перекрывать её свет или не оставлять места для обслуживания.

Итог подготовки — план с участками и кабельными выводами, разрез ниши и техническое задание с ответственными. По этим документам строитель готовит основание, электрик — сетевую часть, а исполнитель LED-системы проверяет совместимость решений до закрытия отделки.

1. Разделите подсветку на участки и определите результат

На плане помещения обозначьте каждую зону своим номером, например З1 и З2. Укажите длины линий, углы, разрывы и места, откуда на них будут смотреть. Для каждой зоны запишите, что должно быть видно: отражённый свет на потолке, подсвеченная поверхность стены или сама световая линия. От этого зависит положение профиля и скрывающей его кромки.

Определите нужные функции: обычное включение, диммирование, изменение белого оттенка или цветной RGB-свет. Раздельные зоны отметьте сразу. От функций зависят контроллер и проводка, а после чистовой отделки добавить недостающие жилы может быть сложно.

Затем нанесите предполагаемые места блоков питания и контроллеров. Контроллер управляет предусмотренными функциями ленты, например яркостью или цветом. Пока это схема размещения; точные маршруты проводов и выводы появятся после подбора оборудования и расчёта.

2. Согласуйте разрез ниши и проверьте свет на макете

Для каждого отличающегося участка подготовьте разрез с размерами, привязанными к чистовым плоскостям. На нём укажите:

• чистовые плоскости потолка и стены с учётом толщины отделки;
• положение и ориентацию алюминиевого LED-профиля;
• его экран — светопропускающую крышку;
• кромку ниши и направление выхода света;
• место для ленты, соединения и подвода провода;
• способ крепления профиля и снятия экрана.

Размеры паза или полки берут по выбранному профилю и его монтажной инструкции. Важно проверить весь узел: профиль может помещаться в нише, но его экран окажется невозможно снять после покраски и установки соседней детали.

До утверждения геометрии соберите фрагмент в натуральную величину с выбранной лентой, профилем и экраном. Если сложность возникает на повороте или стыке, проверьте его отдельно. Безопасное питание образца подготавливает специалист.

Посмотрите на включённый макет из прохода, с дивана и из других обычных положений. Проверьте, скрыт ли источник, куда попадает свет и не обрезает ли его кромка. На глянцевой поверхности оценивают также отражение ленты. При свете вдоль стены внимательно осмотрите отделку: скользящий свет подчёркивает её фактуру. Этот эффект описан в руководстве ERCO по освещению стен.

После примерки зафиксируйте положение профиля и полученный рисунок света в разрезе. Если позже меняется экран, отделка или направление ленты, повторно проверьте эффект: прежний образец уже не описывает новую конструкцию.

3. Рассчитайте нагрузку и назначьте кабельные выводы

Для каждого участка нужны напряжение ленты, её мощность на метр и длина. Расчётная мощность равна длине, умноженной на мощность метра; ток на стороне питания ленты равен мощности, делённой на напряжение. Допустимую длину непрерывного участка проверяют по паспорту конкретной ленты для выбранной схемы питания.

Пример: зона длиной 8 м из двух участков

Возьмём Arlight RT-A90-10mm 24V Warm2700, артикул 038777. В паспорте этой модели указаны 24 В и максимальное потребление 4,8 Вт/м. Для примера зона состоит из двух участков по 4 м, каждый с отдельным подводом питания с одной стороны. Такая длина соответствует пределу ветви при одностороннем питании в схеме 1 паспорта.

Таблица показывает максимальную расчётную нагрузку именно этой модели ленты Arlight; это пример расчёта, а не рекомендация применять её на любом объекте. Блок питания выбирают с учётом управления, запаса мощности и температурных условий. Для этой же ленты в инструкции приведён другой вариант: участок 5 м с питанием с двух сторон. Поэтому в техническом задании мастерам фиксируют модель ленты, длину каждого участка и способ подачи питания.

Сечение кабеля и защиту выбирают по току, фактической длине и условиям прокладки. На длинном проводе часть напряжения теряется; зависимость от длины, тока и сопротивления поясняет Schneider Electric. Поэтому перенос блока питания в удалённый шкаф учитывают в расчёте до прокладки кабеля.

На плане отметьте точки питания и пути кабелей. Привяжите каждый вывод к постоянному ориентиру и чистовой плоскости, подпишите номер зоны. Тип кабеля, количество жил и длину запаса у вывода согласуйте с LED-подрядчиком. После установки профиля должно оставаться место, чтобы подключить и при необходимости обслужить провод.

Место сетевого питания для БП передают квалифицированному электрику. Сетевую часть 230 В он готовит по применимым в РФ требованиям; приведённый расчёт не является схемой её подключения.

4. Оставьте путь для обслуживания

Люк или съёмная панель должны позволять извлечь блок питания и контроллер вместе с доступом к их крепежу и проводам. Проверьте размер проёма на конкретной модели устройства. По всей световой линии, в том числе возле углов, должен сниматься экран, чтобы можно было заменить ленту.

На плане отмечают места оборудования, соединений и способ доступа к ним. Пространство для охлаждения и допустимую температуру берут из паспортов. Так скрытая система остаётся доступной для замены, а отделку при обслуживании сохраняют.

5. Передайте мастерам единое техническое задание

Шаблон ниже можно скопировать для каждой зоны. Размеры и характеристики заполняют по утверждённым чертежам и оборудованию. У строителя, электрика и LED-подрядчика должна быть одна актуальная версия задания.

ЗАДАНИЕ НА ПОДГОТОВКУ LED-ПОДСВЕТКИ

Помещение, зона, дата версии: ______________________
Результат: что освещаем, где видна линия, куда направлен свет:
___________________________________________________
Управление и совместно включаемые участки: __________

Комплект: лента / напряжение / мощность на метр;
профиль / экран; БП / контроллер: ___________________

План №____: длины отдельных участков, углы и разрывы,
точки питания, маршруты и маркировка проводов.
Разрез №____: размеры относительно чистовых плоскостей,
толщина отделки, положение профиля, кромки и экрана.

Расчёт LED-нагрузки по участкам: ____________________
Кабельная спецификация и выводы согласованы с: ______
Точки вывода, число жил, длина свободных концов: _____
Место сетевого питания БП; ответственный электрик: ___

БП, контроллер и соединения размещаются: ____________
Сервисное отверстие / съёмная панель: _______________
Как вынуть устройства и заменить ленту: ____________

Строитель готовит: _________________________________
Электрик готовит: __________________________________
Исполнитель LED-части выполняет: ____________________

Макет согласован: дата / участники / фото __________
До закрытия проверяют: геометрию, выводы, доступ,
работу всей системы и согласованные режимы.
Ответственные и дата проверки: ____________________

Передать владельцу: фактическую схему, перечень
оборудования, фото трасс и расположения устройств.

Если меняется профиль, длина световой линии или место блока питания, исправьте разрез, кабельные выводы и расчёт, затем передайте одну обновлённую версию всем исполнителям. Иначе строитель и электрик могут работать по разным схемам.

6. Проверьте подготовку и систему до закрытия

Назначьте проверку на момент, когда трассы и оборудование ещё доступны. Сначала принимают подготовленное основание и выводы, затем проверяют установленную LED-систему. Если закрытие конструкции идёт поэтапно, согласуйте эти проверки с графиком отделки заранее.

Проверка должна дать ответы на пять вопросов:

1. Совпадает ли геометрия с разрезом? Учтена ли чистовая отделка, можно ли закрепить профиль и снять экран?
2. Все ли выводы на месте? Соответствуют ли они актуальному плану и маркировке, хватает ли согласованной длины до соединений?
3. Можно ли обслужить оборудование? Откройте предусмотренную панель и проверьте путь извлечения устройства либо его габаритного макета.
4. Работают ли все зоны и управление? После необходимых электрических проверок специалисты проверяют обычное включение и выключение, регулировку и другие согласованные режимы.
5. Совпадает ли свет с утверждённым образцом? После выхода системы на рабочий режим оцените всю линию с установленным экраном: равномерность, углы, стыки и отражения. Специалист проверяет условия работы и нагрев оборудования по его паспортам.

Замечания по этим пяти пунктам устраняют до закрытия соответствующего участка.

Перед закрытием сфотографируйте трассы и скрытые устройства с привязкой к постоянным ориентирам. Сохраните фактическую схему, обозначения зон и перечень моделей. Этот комплект останется у Вас для последующего обслуживания.
