Подключение заводских гирлянд: питание, секции и соединители
Гирлянда начинается не с двух проводов
Готовая система может включать световые секции, источник питания, стартовый шнур, выпрямитель или другой предусмотренный узел, соединители и окончания. Назначение частей нужно установить по модели. Нельзя выбросить непонятную коробочку из схемы, потому что «после неё всё равно два провода».
Здесь разберём логику подбора, а не работу с открытой сетью. Подключение сетевой части, измерения и изменения электрического узла выполняет квалифицированный специалист. Пользователь может сопоставить обозначения на отключённом оборудовании и документацию, но не должен проверять гипотезы оголёнными проводами.
Входное напряжение и напряжение огоньков
У системы с пониженным напряжением между сетью и световой частью находится подходящий источник. У сетевой гирлянды световая часть может работать при сетевом напряжении, а стартовый узел не обязательно понижает его. Например, ConnectGo использует низковольтное питание, а ConnectPro является сетевой системой. Обзор ConnectPro и руководство ConnectGo описывают эти схемы раздельно.14
Поэтому надпись «блок питания» в магазине недостаточна. Нужно найти вход, выход, переменный или постоянный ток и допустимую нагрузку. Значения AC и DC не взаимозаменяемы. Даже совпавшие вольты ещё не доказывают, что источник предназначен для выбранной гирлянды.
Не переносите схемы питания LED-ленты с двух сторон на сетевые гирлянды. Это разные конструкции. Разрешение на конкретное подключение должно следовать из документации системы, а не из похожего опыта с лентой.
В паспорте ARD-EDGE-PRO световая часть обозначена DC 230 В, а к сети AC 230 В её подключают через специальный шнур с выпрямителем. Совпадение числа 230 не разрешает убрать этот узел. При этом выпрямитель не превращает гирлянду в безопасную низковольтную ленту.3
Совместимость проверяют по серии, а не по цвету штекера
Производитель Festive Lights отдельно предупреждает: ConnectPro и FestoonPro нельзя соединять между собой, хотя обе системы сетевые.1 Это наглядный пример того, почему одинакового напряжения недостаточно.
Перед соединением нужно подтвердить модель источника, серию световых секций, подходящий стартовый кабель и разрешённые аксессуары. Совпадение формы разъёма не заменяет эту проверку. Случайный переходник может физически соединить детали, но не создать совместимую электрическую систему.
Если документации нет, комплект остаётся непроверенным. В BossDiodov сначала решаем вопрос идентификации и комплектации, а не экспериментируем на фасаде заказчика.
Предел системы и предел ветви
У соединяемой гирлянды может быть несколько ограничений одновременно: общая нагрузка источника, число секций на одном выходе, длина ветви, допустимая нагрузка стартового шнура и разветвителя. Соблюдать нужно каждое из них.
Для семейства ConnectGo CG048 в карточке указано до 20 секций с большим источником и не более пяти на один выход. Это иллюстрация двух разных ограничений, не готовая схема максимального комплекта.2
Ошибка выглядела бы так: «Источник рассчитан на двадцать секций, значит соединю двадцать в одну линию». Ограничение выхода при этом нарушается. Правильный вопрос: как производитель разрешает распределить эти секции и какими штатными соединениями.
На узком экране таблицу можно прокрутить по горизонтали.
| Уровень проверки | Какой вопрос он закрывает |
|---|---|
| Вся система | Подходит ли источник и общая подключаемая нагрузка? |
| Отдельный выход | Сколько разрешено подключить именно сюда? |
| Ветвь | Какая длина и число секций допустимы подряд? |
| Стартовый кабель и разветвитель | Рассчитаны ли они на выбранную схему? |
| Стыки и окончания | Собраны ли соединения предусмотренным способом и защищены ли свободные концы? |
Мощность в ваттах полезна, но не заменяет остальные строки этой проверки.
Есть и причина дополнительно сверить мощности: карточка CG048 указывает 3,1 Вт на секцию, а руководство системы для большого источника приводит 60 Вт. Двадцать таких значений дают 62 Вт. Без уточнения совместимой версии и паспортного режима не назначаем комплект по одной строке «20 секций».24
Удлинитель не всегда решает нехватку длины
Нужно различать обычный сетевой удлинитель до питающего узла и фирменный удлинитель внутри системы. У них разное положение и назначение. Для низковольтной части дополнительная длина может влиять на режим работы; её допустимость тоже проверяется по системе.
Неизвестный кабель нельзя считать подходящим только потому, что он толще на вид. Важны электрические параметры, длина, соединители и условия среды. Не следует скручивать лишний светящийся участок в плотный узел вместо правильного подбора секций.

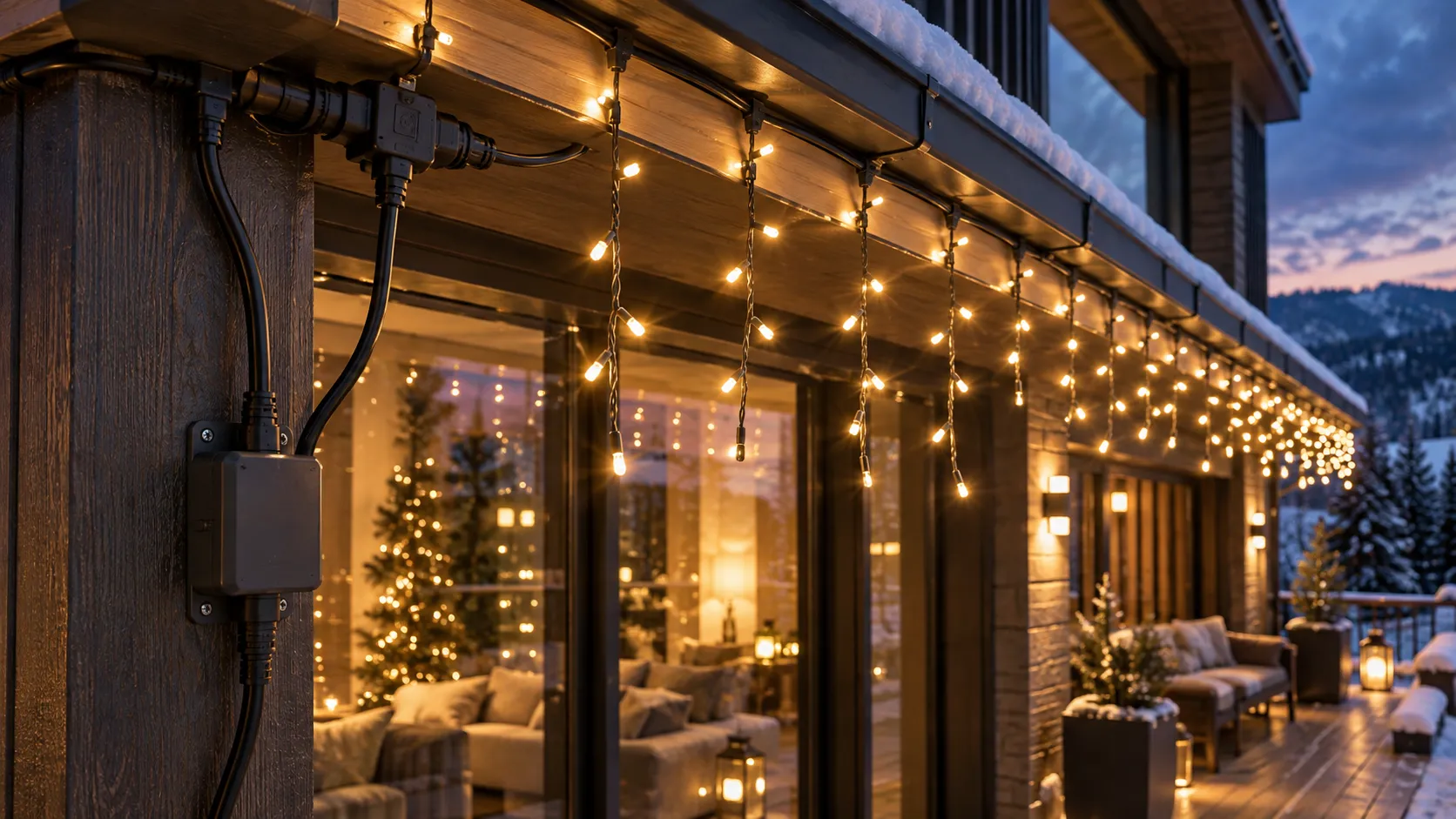

Питающий узел и стыки размещают с возможностью обслуживания. Их защиту и место установки рассматривают отдельно: IP, мороз и наружные условия.
Можно ли резать или паять гирлянду
Только когда конкретная конструкция и инструкция предусматривают такие операции. Заводская нить со светодиодами не становится разрезаемой лентой. Удаление части секции, замена штатного узла и соединение проводов «по цветам» не являются универсальным способом укоротить комплект.
Некоторые системы белт-лайта предусматривают сборку, другие продаются готовыми и неразборными. Это нужно проверить до выбора. Наше правило пайки LED-ленты не требует переделывать заводской разъём гирлянды: для неё действует собственная техническая позиция.
Что проверить до подвеса и после монтажа
До установки полезно сопоставить комплект с документацией и проверить его работу в разрешённой конфигурации. Обнаружить отсутствующее окончание или неподходящий источник на земле проще, чем после размещения секций на крыше. Но проверка включения не заменяет осмотр состояния.
После монтажа специалист проверяет электрическую часть, крепления и работу выбранного режима. Для дальнейшего обслуживания нужно понимать, какие секции относятся к каждому участку и где систему можно отключить.
Если гирлянда перестала работать после добавления секций, не увеличивайте допустимую нагрузку по собственному решению. Отключите систему и проверьте, соответствует ли состав разрешённой схеме. Другие безопасные действия описаны в материале о неисправностях гирлянд.
При монтаже заводских гирлянд мы подбираем оборудование вместе со схемой. Результат должен быть не только светящимся при сдаче, но и понятным для последующего обслуживания.
После проверки оставляют перечень моделей и карту ветвей. Для каждой ветви должно быть понятно, к какому выходу она относится и какие секции можно отсоединить по инструкции после полного отключения. Цвет провода или бирка зоны помогают найти участок, но не подтверждают электрическую совместимость.
