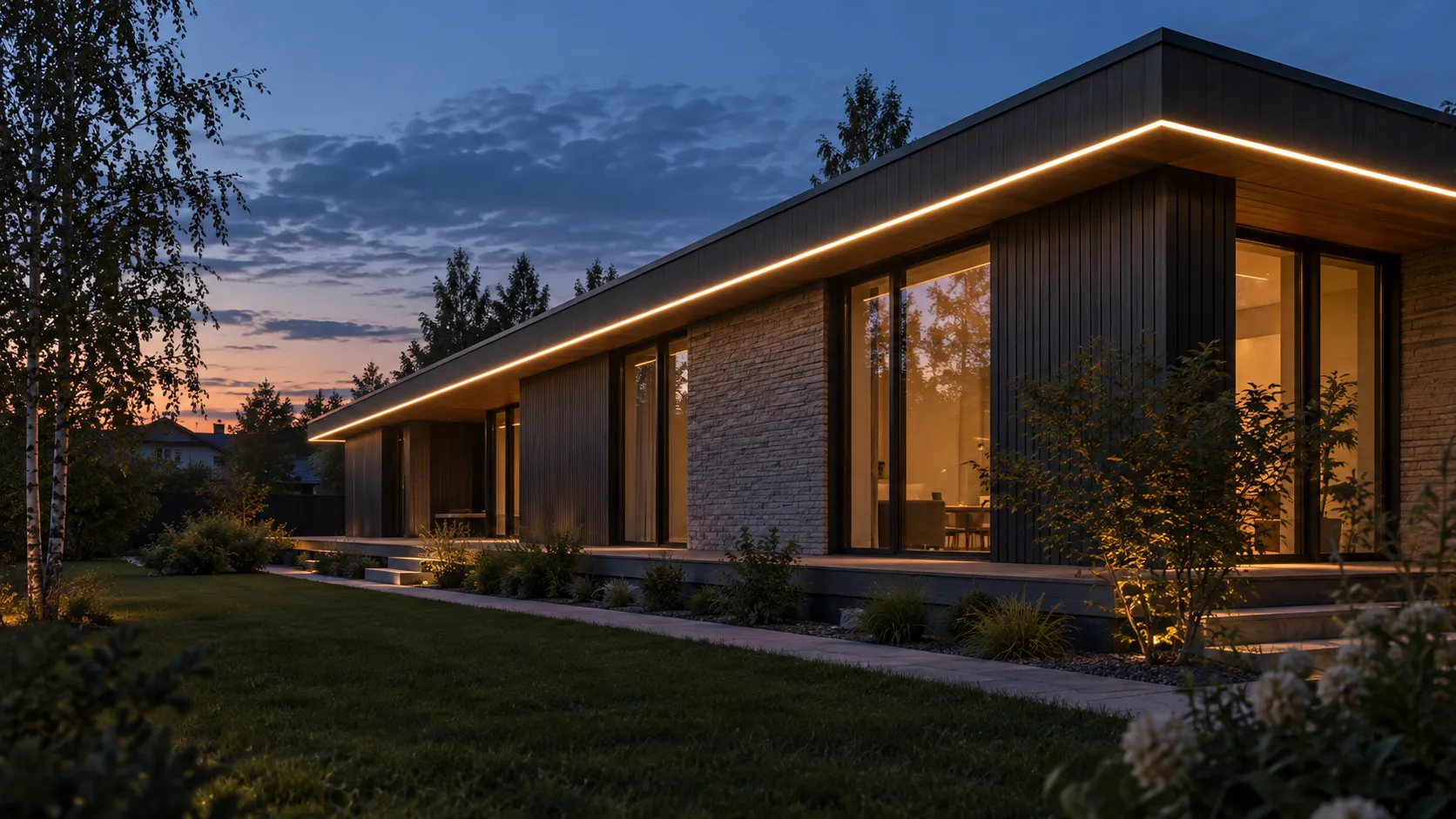

Подсветка крыши и карниза: как собрать ровный длинный контур

С земли световой контур крыши может выглядеть единой полосой, хотя электрически он собран из нескольких секций. Так удобнее распределить питание и заменить отдельный участок. Задача — сохранить непрерывный рисунок на карнизе, не нарушая ограничений конкретной ленты или Neon Flex.

Сначала нарисуйте видимые линии на доме, затем отдельно отметьте возможные кабельные трассы и точки питания. Длина светящейся полосы и длина питающего провода — разные величины, их нельзя подменять одной общей цифрой.

Один рисунок, несколько секций

У длинного контура есть три разных вида длины. Их удобно сразу разделить на схеме:

Если карниз длиннее разрешённой секции неона, его делят на отрезки с отдельной подачей питания. Их окончания и крепления размещают так, чтобы с земли не возникало неожиданных тёмных промежутков. Стык полезно проверить на коротком образце: электрически соединённые отрезки не обязательно выглядят как непрерывная световая полоса.

Угол здания тоже не обязательно становится границей секции. Если модель допускает нужный изгиб, линия может пройти его непрерывно. Если требуемый поворот лежит в другой плоскости или слишком тесен, лучше предусмотреть соединение, чем пытаться переломить оболочку. Шаг резки, направление и минимальный радиус изгиба относятся к конкретному изделию. В инструкции GLLS, например, отдельно разобраны верхний и боковой изгибы своих семейств и запрещено перекручивание линии.

На этой стадии стоит решить и то, что именно будет видно. Открытая светящаяся линия подчёркивает край крыши, поэтому волна в креплении становится частью рисунка. Скрытая лента под свесом работает через отражение от соседней поверхности: её положение и направление света меняют вид подшивки. Короткий образец на месте помогает выбрать посадку до монтажа всего периметра. Общая композиция дома разобрана отдельно в статье о контурной подсветке фасада.

Почему более мощный блок не удлиняет линию

У блока питания и световой секции разные ограничения. Блок должен обеспечить нагрузку, а проводники внутри ленты должны передать её по допустимой длине. Большая мощность источника не отменяет предел секции и не устраняет потери напряжения в длинном питающем кабеле.

Причём допустимая длина зависит не только от напряжения. В паспорте 24-вольтовой серии GLLS Vivid S 160 пределы различаются между цветовыми исполнениями и при одно- и двухсторонней подаче. Эти значения относятся к указанной серии; переносить их на другой Neon Flex нельзя.

В зависимости от модели используют разрешённую изготовителем двустороннюю подачу либо несколько секций с отдельным питанием. Специалист выбирает схему вместе с маршрутом кабелей и местами обслуживаемых соединений — до крепления неона.

Расчёт делают по двум уровням: общая нагрузка определяет требование к питанию, а ток и падение напряжения каждой ветви — требования к проводам и соединениям. Если конец линии тускнеет, сначала проверяют длину секции и подачу питания. Более мощный блок не исправит длинную ветвь с чрезмерными потерями.

Как выбирать между 24, 48 и 220/230 В

В наружной стационарной подсветке BossDiodov рассматривает эти варианты под разные условия:

Выбор зависит и от длины света, и от пути кабеля. Короткий участок с далёким блоком питания может потребовать иного решения, чем длинная линия с удобными точками подачи. Учитывают также управление и возможность замены оборудования. Более подробное сравнение Neon Flex 24, 48 и 220/230 В помогает разобраться с самими системами; сетевое подключение поручают квалифицированному специалисту.

Под свесом тоже есть открытая улица

На одном карнизе условия могут заметно меняться. В глубине свеса линия прикрыта, на фронтоне попадает под солнце, а у поворота к ней может доходить косой дождь. Рядом с водостоком важно увидеть путь воды, а не только свободное место для профиля. Защищённый корпус не делает любой ввод и любой стык столь же защищёнными.

Для выбранного комплекта проверяют воздействие воды и солнца, рабочую температуру, допустимую температуру монтажа и требования к соединениям. Обозначение IP само по себе не подтверждает стойкость к солнцу или морозу. У GLLS в упомянутом паспорте защита IP68 оговорена применением аксессуаров с соответствующей защитой; это условие относится именно к этому изделию.

На открытом фронтоне крепление должно удерживать ровную траекторию без провисания и раскачивания на ветру. Кабель закрепляют так, чтобы он не тянул ввод, а профиль и его стыки не пережимали световую линию. Шаг опор и геометрию поворотов выбирают по модели и основанию. Водосток и места очистки кровли оставляют доступными: световой контур должен вписаться в работу крыши.

Оборудование прячут вместе с доступом к нему

За подшивкой заранее предусматривают проём, через который мастер сможет отключить и извлечь блок, контроллер или соединение.

Под крышей учитывают и тепло. В руководстве MEAN WELL для LED-блоков питания допустимая нагрузка связана с температурой, положением при монтаже и условиями охлаждения конкретного семейства. Нагрузку подбирают по допустимым значениям именно для выбранного места установки.

На схеме полезно подписать секции и точки подачи. Тогда при ремонте понятно, какой кабель относится к нужной части карниза. Одновременно предусматривают путь к самому световому поясу: леса могут стоять во время стройки, а замена участка понадобится уже после её завершения.

BossDiodov связывает рисунок длинного контура с расчётом секций, питанием и креплением. Безопасный доступ для установки и будущего обслуживания согласуем по объекту до завершения отделки свесов. Работаем в Москве и Московской области.

Что посмотреть на готовом контуре

Вечером линию оценивают с тех мест, откуда обычно смотрят на дом: от ворот, со двора, из окон верхнего этажа. Длинный прямой карниз хорошо показывает волны крепления, неодинаковый оттенок соседних секций и потускнение к концу. Отдельно смотрят на углы и стыки, где цельность рисунка легче всего потерять.

Яркость должна подходить не только виду с дороги, но и жизни в доме. Если верхний пояс заметен из спальни, полезен согласованный приглушённый режим. А свет у двери можно включать отдельно от крыши; устройство такого участка рассмотрено в статье о подсветке окон и входной группы.
