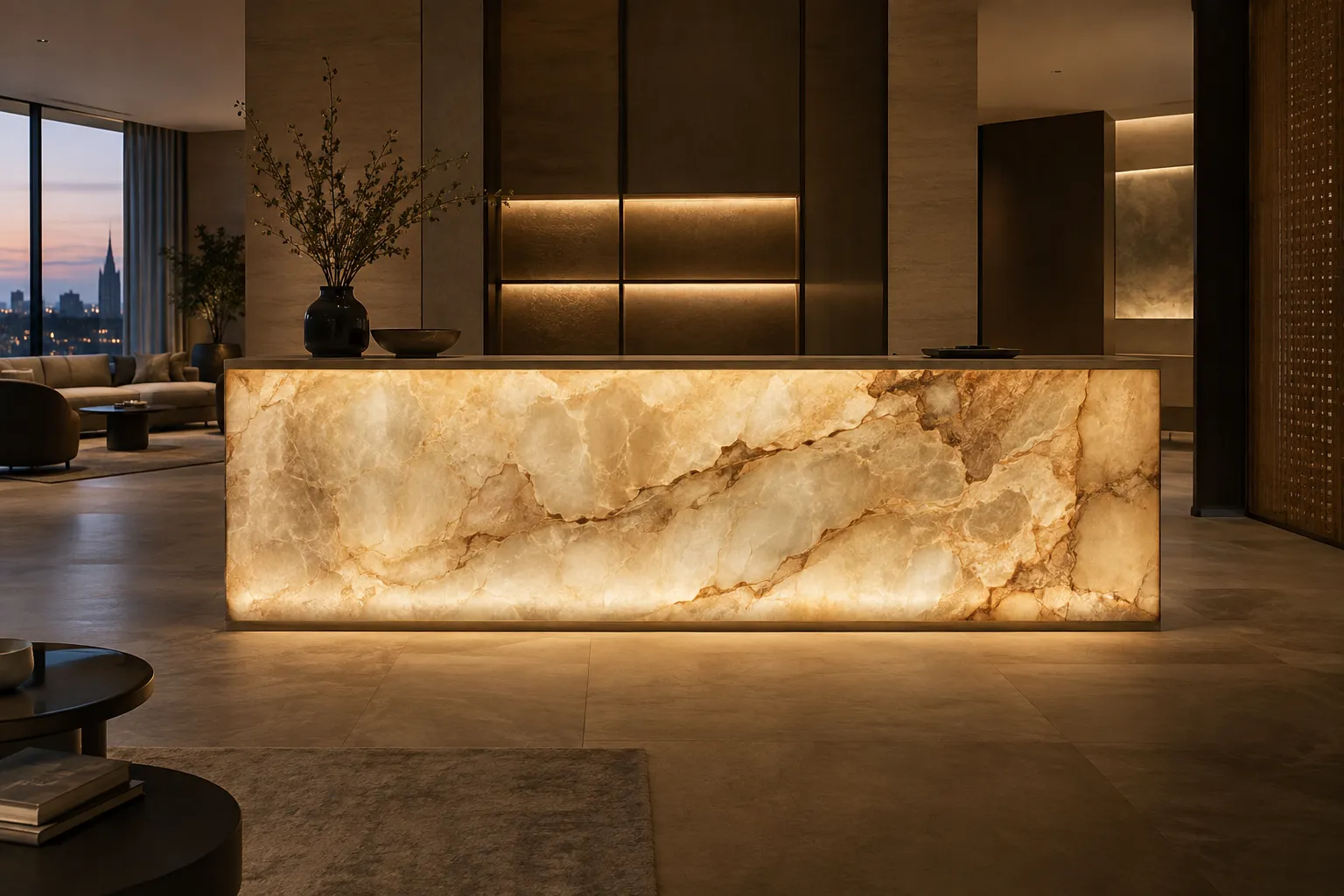

Задняя подсветка и свет в торец решают разные задачи
При задней подсветке источники располагают за лицевой поверхностью. При торцевой свет вводится в край подходящего световода и выводится через его плоскость. Прозрачный лист общего назначения нельзя автоматически считать готовой равномерной световой панелью.
PLEXIGLAS выпускает разные LED-марки для заднего освещения и торцевого ввода.1 Это наглядная причина выбирать не только ленту, но и сам материал. Если марка листа неизвестна, результат нужно проверять, а не обещать по его внешней прозрачности.

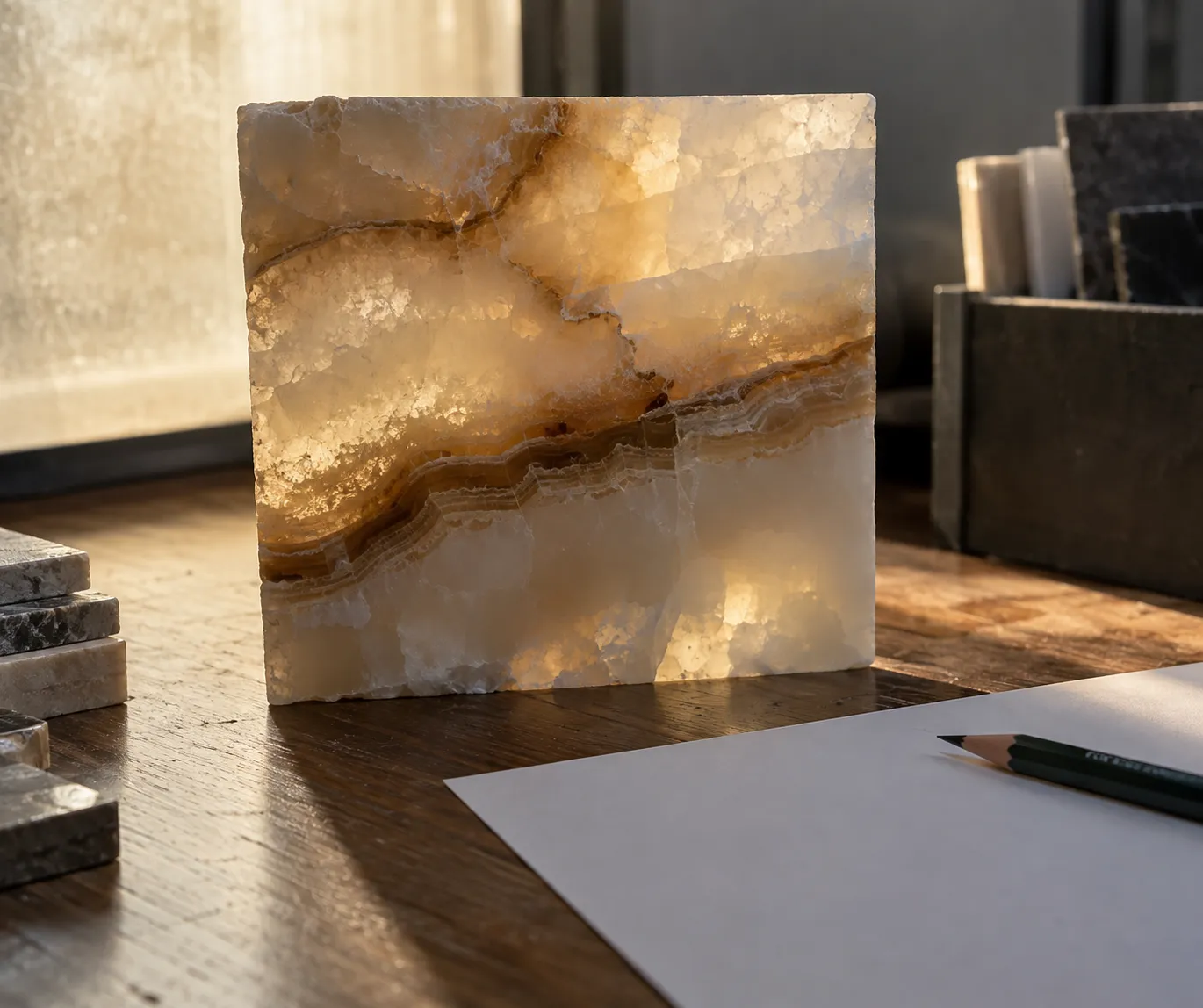

Почему для оникса нужен именно Ваш образец
Antolini описывает светопроницаемость декоративного оникса и возможность его подсветки.2 Но это не означает одинаковую прозрачность любого слэба. Рисунок, плотные включения, толщина, подложка и клей меняют картину на просвет.
Практический вывод: образец должен повторять будущий пакет материалов, а не состоять из одного красивого тонкого кусочка. Отдельно проверьте светлый и плотный участки рисунка. Если часть поверхности выглядит пятнистой из-за самого камня, перестановка ленты не обязательно устранит эту особенность.

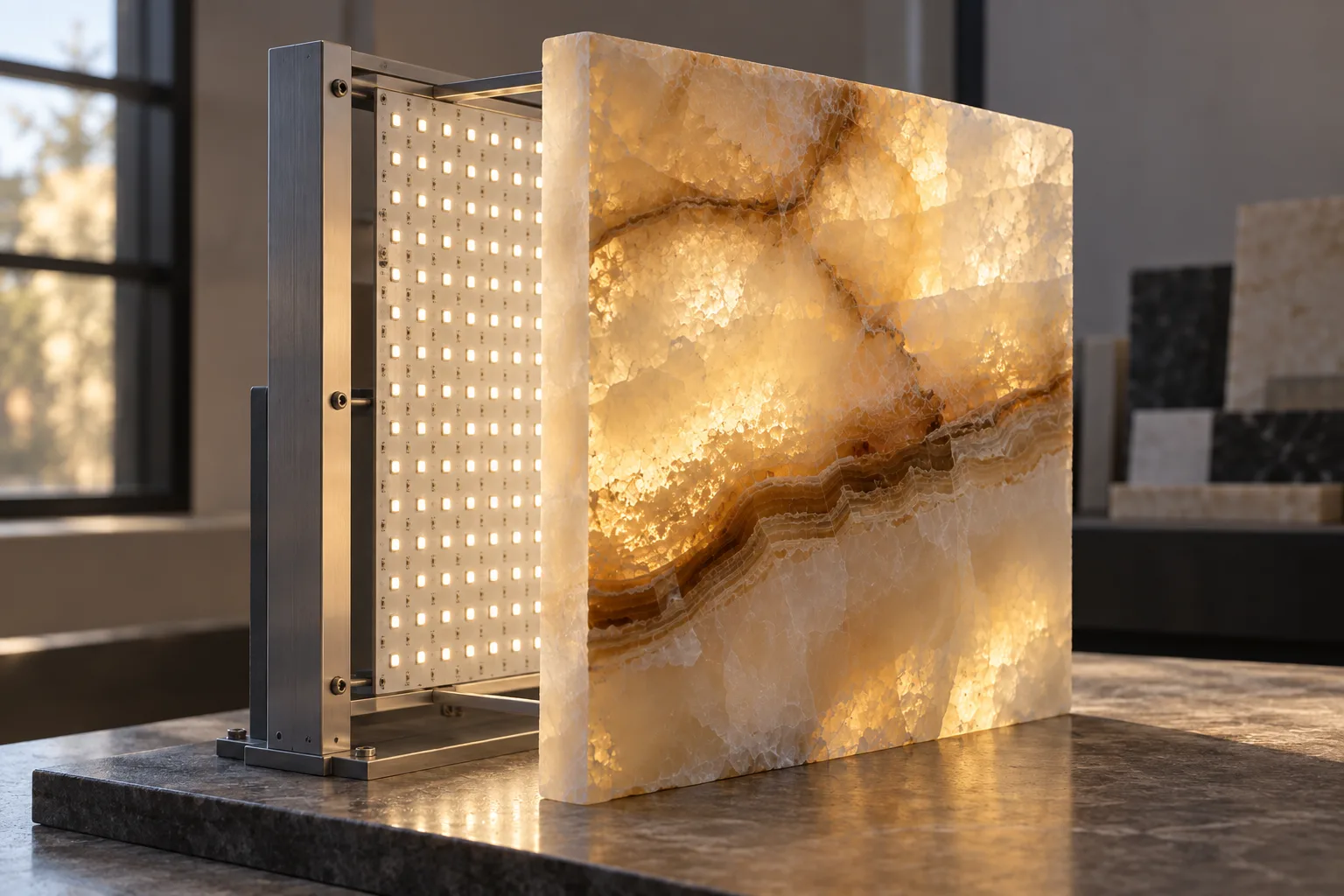

Как подобрать расположение источников
Универсального шага лент или глубины полости нет. На макете изменяют расстояние от источников до материала и между рядами, затем оценивают равномерность с рабочей точки просмотра. Важен и результат возле краёв, где может проявляться провал яркости или линия крепежа.
На узком экране таблицу можно прокрутить по горизонтали.
| Наблюдение | Что проверить до увеличения мощности |
|---|---|
| Видны параллельные полосы | Шаг рядов, глубину, рассеивающий слой |
| Центр темнее края | Подходит ли выбранный материал для торцевой схемы |
| Видны точки | Геометрию, тип источника и рассеивание |
| Заметны тени креплений | Положение опор и кабеля в световом пути |
| Цвет неодинаков по площади | Материал, партии источников и электрическое питание |
Более мощная лента усиливает и светлые полосы. Поэтому яркость увеличивают после решения геометрии, а не вместо него.
Питание рассчитывают по всем рядам
Суммарная длина света внутри панели может быть намного больше её ширины. Учебный пример: 8 рядов по 0,8 м дают 6,4 м ленты. При условных 8 Вт/м нагрузка составляет 51,2 Вт, а при 24 В ток равен примерно 2,13 А. Это только расчёт нагрузки; запас блока, кабели и паспортные ограничения проверяются отдельно.
Несколько рядов следует организовать так, чтобы замена одного узла не требовала повреждения лицевого материала. Полость нельзя считать готовым теплоотводом: проверяют требования ленты к основанию, закрытый тепловой режим и доступ к питанию.
Что согласовать до изготовления конструкции
Нужны марка или образец материала, толщина полного пакета, размеры, глубина, чертёж опор, доступ для замены и подготовленные выводы. Изготовитель панели отвечает за её механическую конструкцию и крепление. BossDiodov не режет камень и не изготавливает саму панель.
Для интерьерной LED-системы предусмотрен монтаж светодиодной ленты. Если световая поверхность входит в общий коммерческий проект, учтите общий состав работ: подсветка коммерческих интерьеров. Начинать стоит с макета до окончательного закрытия дорогого материала.
