Подсветка у пола может показывать ровную светящуюся линию или мягко освещать проход. На стене LED-лента может подчеркнуть рельеф или дать спокойный акцент. Для этих эффектов выбирают разное расположение профиля, поэтому начинать лучше не с мощности ленты, а с того, что должно быть видно.
Смотрите на свет на настоящей отделке. Матовая краска смягчит отражения, рельефная штукатурка покажет тени от выступов, а полированная плитка может отразить весь источник. Один и тот же образец выглядит на них по-разному.
Монтаж LED в уже готовую стену или плинтус рассмотрим для обычной одноцветной ленты постоянного напряжения 24 В. Нужны подготовленный канал либо поверхность под профиль, кабельный путь, доступ к оборудованию и готовое сетевое питание. Устройство самой стены и паза согласуют со строителем.
- На пробном участке выберите направление света. Измерьте все прямые отрезки и углы, примерив профиль, экран, кабель и соединения. Для линии у пола учитывайте удары и уборку, для стены видимость источника и скользящие тени.
- Подберите совместимые ленту, блок питания и управление. Для каждой ветви найдите мощность по длине и Вт/м, сложите нагрузки и проверьте допустимые токи оборудования. Кабель и его защиту рассчитывайте по току, длине и способу прокладки. Предел длины самой ленты проверяйте отдельно от общей мощности блока.
- Функциональная цепь обычной линии: подготовленное сетевое питание → блок 24 В DC → совместимый низковольтный диммер, если нужен → параллельные ветви ленты. У каждого ответвления сохраняется полярность. Несколько независимых зон требуют предусмотренных управляемых выходов; соединять выходы разных блоков между собой без разрешённой схемы нельзя.
- Отключите питание. Закрепите пустой профиль на готовом основании, обработайте кромки и удалите стружку. Проложите провод без защемления, защитив его на вводах. Отрежьте ленту только по меткам, выполните соединения и изоляцию; после очистки и высыхания поверхности уложите её без растяжения и заломов.
- Подключите «+» и «−» ветвей к обозначенному выходу блока или диммера по выбранной схеме. Сетевое подключение выполняет электрик. До включения проверьте напряжение устройств, полярность, отсутствие замыкания, изоляцию и закрепление кабелей. Влажное место требует подтверждённой защиты всей сборки, включая соединения.
- После установки экранов проверьте все ветви и управление, равномерность, блики на отделке и допустимый нагрев по паспортам. Перед любой перестановкой снова отключите питание. Сохраните схему и убедитесь, что оборудование и соединения можно обслужить без разрушения отделки.
Свет на стене: ровное поле или выразительная фактура
Если хочется видеть освещённую стену целиком, важна равномерность: без яркого пятна возле ленты и резкого затухания дальше от неё. Если задача состоит в том, чтобы выделить камень, дерево или рельефную штукатурку, полезны тени от выступов.
Свет, направленный почти вдоль стены, называют скользящим. Он подчёркивает фактуру, потому что выступы освещаются, а за ними появляются тени. Этот принцип и отличие от равномерного освещения стены объясняет руководство ERCO по wallwashing и grazing light. В нём рассматриваются светильники с заданной оптикой; обычная LED-лента сама по себе не даёт такого же распределения света.
На гладкой окрашенной стене близкий скользящий свет может проявить неровности, которые почти незаметны при общем освещении. Матовая краска уменьшает зеркальные отражения, но не убирает тени от рельефа. Увеличение яркости тоже не исправит этот рисунок: тень от выступа останется тенью.
Пробный участок помогает выбрать, где поставить профиль и куда направить свет. Равномерно осветить целую высокую стену одной обычной лентой сложно: у специальных светильников для этого есть своя оптика. BossDiodov рассматривает здесь локальный LED-акцент в подготовленном узле, а не монтаж специализированного wall washer.
На глянцевом полу видна и сама подсветка
Лента может быть скрыта за краем плинтуса и всё же отражаться в полированной плитке. Тогда вместо мягкой полосы на полу Вы увидите вторую светящуюся линию. Если в источнике заметны отдельные светодиоды, в отражении могут появиться и точки.
Проверять это нужно с привычных мест: из дверного проёма, с дивана, с кровати. Отражение, которое не мешает человеку стоя, может оказаться прямо перед глазами сидящего. Поэтому одного взгляда сверху во время монтажа недостаточно.
Для ровной видимой полосы в BossDiodov обычно выбираем COB-ленту с подходящим рассеивателем. Но и сплошная COB-линия может ярко отражаться в глянцевом полу. В таком случае меняют направление или скрывают источник глубже, а не полагаются только на отсутствие видимых точек.
На матовом полу свет воспринимается иначе: вместо чёткого отражения источника заметнее освещённый участок поверхности. Тёмная отделка может потребовать другого подбора яркости, чем светлая. Лучше сравнить эффект на месте, чем выбирать ленту только по фотографии похожего интерьера.

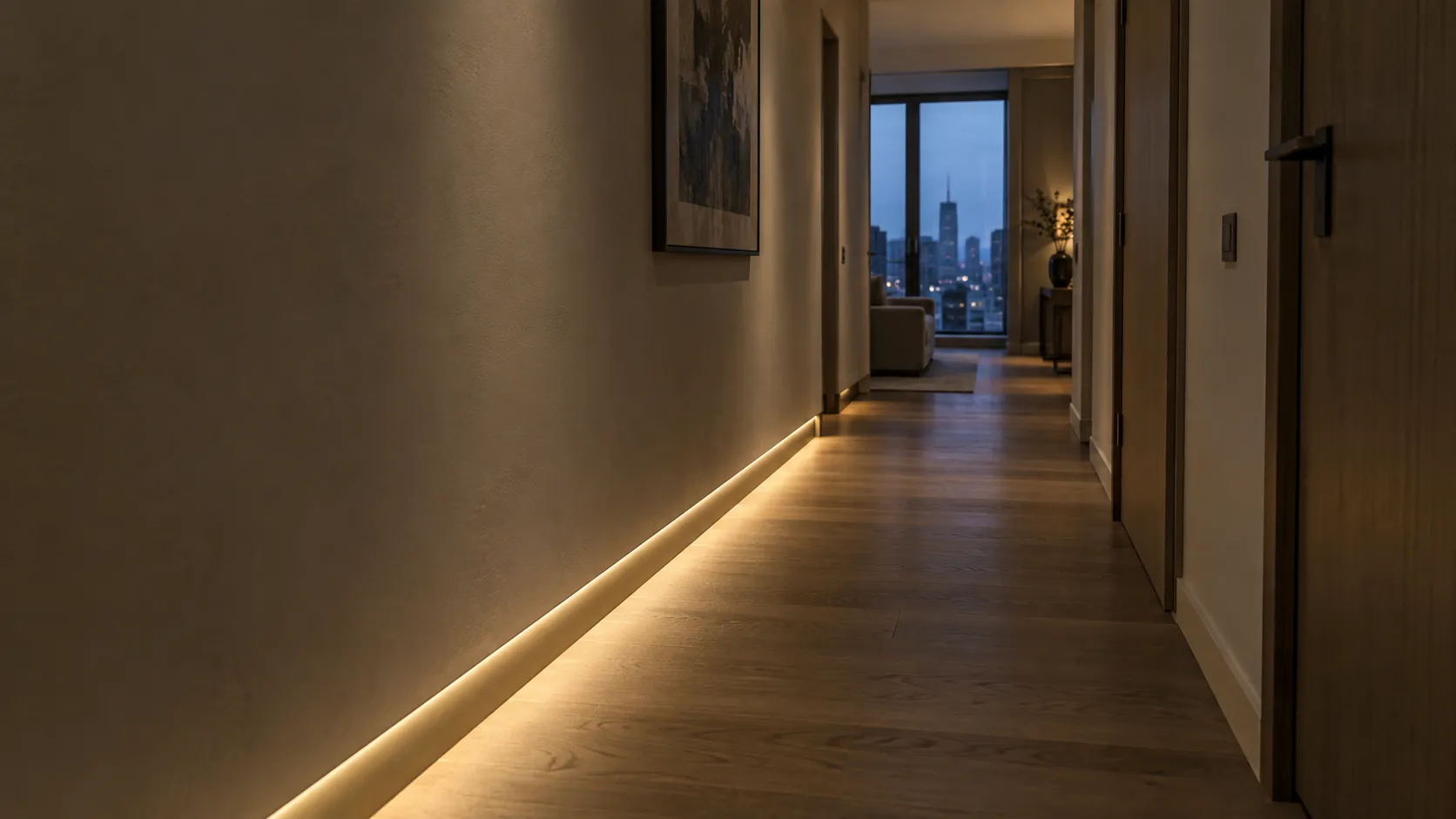

Подсветка плинтуса для ночного маршрута
Ночью нужен свет, при котором видно порог, край мебели и путь до двери, но не приходится включать яркое верхнее освещение. Для этого часто достаточно подсветить отдельный проход, а не весь периметр комнаты. Начните с привычного маршрута и мест, где можно споткнуться.
Направленная вниз лента освещает пол возле стены. Но человек идёт не только вдоль плинтуса: проверьте, видны ли предметы ближе к середине коридора. Слишком яркая линия перед глазами не заменяет свет на пути движения.
Ночной свет удобно выделить в отдельную группу управления. Тогда декоративная подсветка гостиной не включается всякий раз, когда Вы выходите в коридор. При управлении датчиком важен момент срабатывания: свет должен появляться при обычном подходе к тёмному участку. Его положение проверяют с учётом дверей и мебели, а яркость подбирают именно при выключенном общем освещении.
Готовый плинтус и линия в полу требуют разных решений

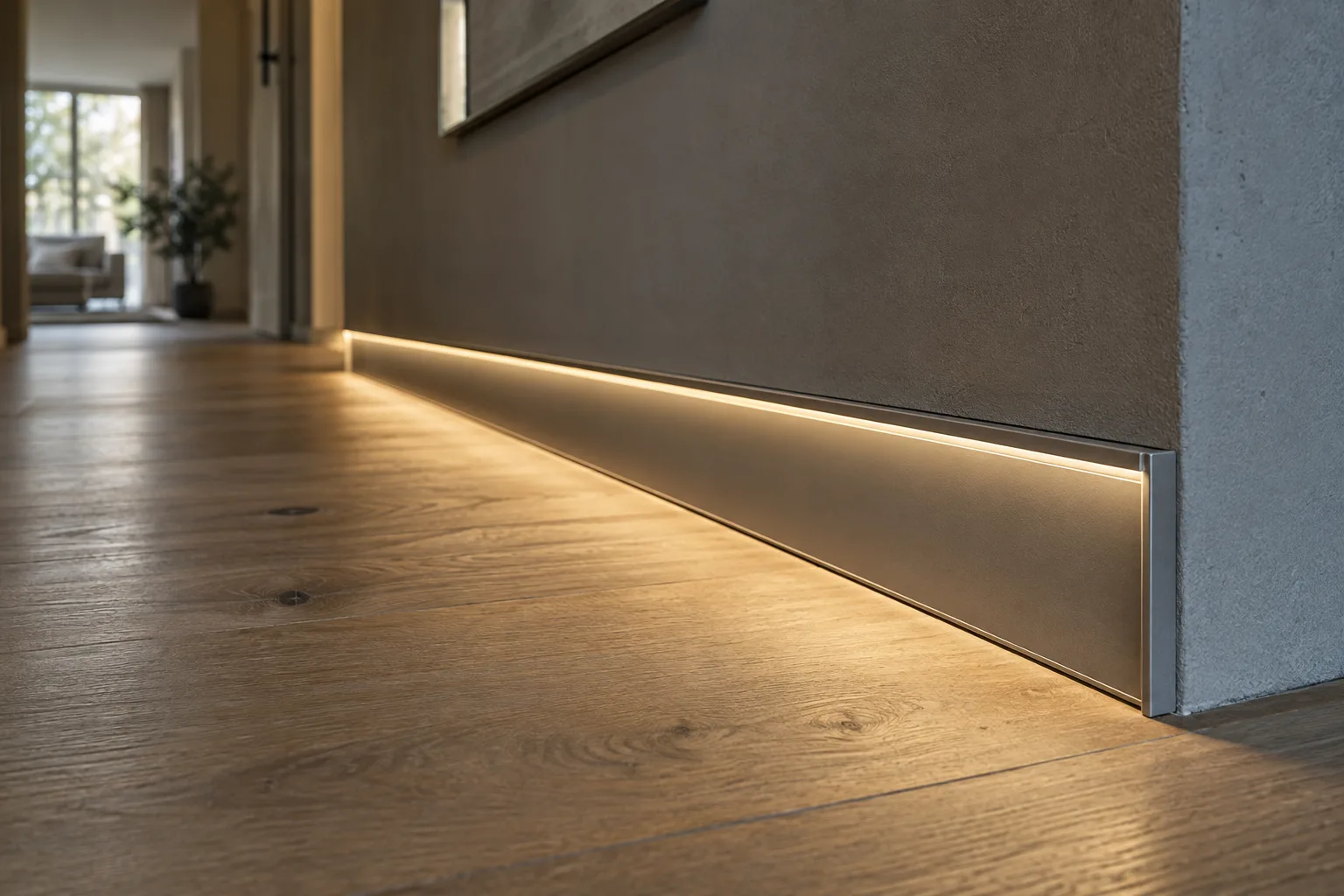

В готовом LED-плинтусе ленту подбирают к предусмотренному каналу и направлению выхода света. Другой вариант для готового основания — отдельный подходящий алюминиевый профиль, накладной или угловой. Место крепления и теплоотвод выбирают под его конструкцию.
Если Вы ещё выбираете сам строительный узел, его устройство разобрано отдельно в статье о готовом теневом профиле и плинтусе. Для уже установленного плинтуса важнее понять, какой свет он позволит получить и можно ли обслужить ленту после сборки.
У напольного профиля есть дополнительные риски: за него могут задеть обувью, пылесосом или мебелью, а при уборке на него попадёт вода. До монтажа проверьте:
- не выступает ли профиль в проход и не попадает ли под удар;
- подходят ли корпус, экран и соединения для фактической уборки;
- можно ли снять экран и добраться до ленты, в том числе у углов и за мебелью;
- защищены ли кабель и его вводы от пережатия.
Если линия находится непосредственно в полу и на неё могут наступать, допустимая нагрузка должна быть подтверждена документацией конкретной конструкции. Обычный профиль нельзя считать пригодным для ходьбы только потому, что его установили заподлицо.
Маркировка IP описывает защиту оболочки от проникновения твёрдых частиц и воды в условиях испытаний. Она не подтверждает устойчивость к ударам или моющим средствам. В пояснении OMRON к степени защиты отдельно указаны необходимость проверки реальных условий и зависимость защиты соединений от правильной сборки. Поэтому герметичная оболочка ленты не решает вопрос уборки и открытых контактов всей системы.
Как собрать выбранный эффект в работающую систему
Когда понятны световой рисунок и маршрут, можно определить границы участков. Разрывы у дверей часто удобнее сохранить, чем добиваться непрерывного контура любой ценой. Кабель между участками должен проходить по подготовленному защищённому пути, а не лежать на пороге.
Допустимую длину участка с одним подводом питания берут из паспорта выбранной модели. После расчёта нагрузки определяют точки питания, кабель и доступ к соединениям. Крышка профиля должна позволять заменить ленту, а блок питания и управление — извлекаться из предусмотренного сервисного места.
В BossDiodov можно поручить подбор, расчёт, монтаж LED-системы и настройку согласованных режимов. Для новой отделки заранее согласуем место световой части со строительным мастером, а подготовку необходимого сетевого питания — с электриком. Для готовой конструкции подберём решение по её устройству.
При проверке результата посмотрите на стену и пол стоя и сидя, затем пройдите ночной маршрут на выбранной яркости. Так становится понятно, где виден световой акцент, где мешает отражение и хватает ли света именно для движения.
Пришлите фото готового плинтуса, стены или прохода в Telegram или MAX. Подскажем, можно ли разместить LED-ленту в существующем профиле, куда направить свет и что потребуется для монтажа. Работаем в Москве и по всей Московской области; подробнее о составе работ на странице монтажа светодиодной ленты.
