Витрина может выглядеть яркой, но товар при этом остаётся в тени: светится верхняя кромка, полоса отражается в стекле, а надпись на упаковке не разобрать. Увеличение мощности сделает отражение ещё ярче. Сначала ищут положение, при котором свет попадает на товар, и только потом выбирают ленту.
Хорошая подсветка витрины позволяет увидеть то, ради чего человек подошёл к стеклу: оттенок ткани, форму бокала, детали фигурки или оправу украшения. От этой задачи и стоит начинать.
Световая линия и освещённый товар
Ровный светящийся контур подчёркивает форму шкафа или подиума. Освещение экспозиции решает другую задачу: показывает предметы со стороны, с которой их рассматривают. Обе задачи могут сочетаться, но одна линия не всегда справляется с ними одновременно.
Представьте полку с двумя рядами флаконов. Свет у задней стенки может хорошо очертить силуэты, тогда как этикетки, обращённые к покупателю, остаются тёмными. Линия ближе к переднему краю полки над товаром может осветить этикетки. При этом её нужно скрыть от прямого взгляда и проверить отражение в дверце. Если высокий передний ряд заслоняет задний, одной перестановки ленты бывает мало: потребуется изменить выкладку или добавить свет с другого направления.
Поэтому сначала полезно выбрать приоритет. В магазине косметики важно читать несколько рядов упаковок, в витрине с коллекционными моделями рассматривать их детали, а в ювелирной секции видеть отдельное изделие на подставке. Руководство ERCO по представлению товаров также разделяет равномерное освещение выкладки и акцент на отдельных предметах. Это разные световые задачи, а не просто разные уровни яркости.
Где расположить ленту относительно полок
Расположение выбирают по устройству витрины и выкладке. У каждого варианта есть своя полезная задача.
На узком экране таблицу можно прокрутить по горизонтали.
| Положение света | Какую задачу помогает решить | Что проверить |
|---|---|---|
| Под верхней частью корпуса | Осветить высокий открытый отсек | Не перекрывают ли свет полки и высокие предметы |
| Под каждой полкой | Дать свет каждому уровню отдельно | Видны ли лицевая сторона товара и задний ряд; не заслоняет ли свет кромка |
| По боковым стойкам | Подвести свет сбоку к нескольким уровням | Не слишком ли ярки ближайшие предметы и видна ли линия в стекле |
| В основании или подиуме | Выделить контур, подставку, силуэт | Достаточно ли отдельно освещены детали самого предмета |
Вертикальная линия вдоль стойки освещает сразу несколько уровней. Но ближайшие товары могут оказаться слишком яркими, а середина широкой секции — тёмной. Второй источник нужен там, где проба выявила конкретную проблему с освещением центра или заднего ряда, а не ради симметрии.
Подставки, ценники и сами товары тоже создают тени. Поэтому подходящее решение выбирают на заполненной секции, включая нижние уровни.
В узкой ювелирной витрине сравните боковое свечение и обычную ленту в узком профиле на одном украшении с его будущей подставкой. Смотрите, куда фактически направлен свет: на изделие, на стекло или в глаза покупателю. У ленты бокового свечения направление относительно платы и габариты задаёт паспорт; узкая плата сама по себе не обещает боковой луч. В образце должны помещаться также корпус, провод и соединение. Выбирайте по видимым деталям украшения и бликам в стекле, а не только по минимальной ширине.
Проверяйте стекло с места покупателя
Источник может быть спрятан за кромкой и всё же появляться в отражении. Посмотрите на закрытую витрину прямо, затем сделайте несколько шагов в сторону. У прилавка дополнительно наклонитесь так, как человек наклоняется к понравившемуся украшению. В угловой витрине проверьте обе стеклянные стенки: удачное положение для одной стороны может оказаться неудобным для другой.
Рассеиватель в профиле сглаживает вид световой линии. COB-ленту также выбирают, когда нужна визуально сплошная полоса. Но ровная белая полоса тоже отражается. Если она проходит поверх товара в поле зрения, полезнее изменить положение или направление источника, чем только заменить ленту на более плотную.
Витрину магазина, обращённую к улице, оценивают днём и вечером. В стекле видны и улица, и помещение; меняется окружающая яркость, а вместе с ней впечатление от экспозиции. Более мощная лента не убирает отражения и не делает тонированное стекло прозрачнее. Сначала проверьте, помогает ли выбранное направление света рассмотреть товар через это конкретное стекло.
Цвет, фактура и ювелирная витрина
Для витрин с одеждой и образцами материалов BossDiodov рекомендует белый свет с CRI 90+ и проверяет его на реальной выкладке. Но одного CRI недостаточно для оценки оттенков. CIE в позиции 2025 года рекомендует использовать индекс точности цветопередачи Rf и отдельно рассматривать зрительное предпочтение. Паспортные показатели дополняют сравнением на самих товарах.
Сравнивать варианты белого света лучше на нескольких настоящих предметах: белой упаковке, цветной ткани, матовой поверхности и металле. Смотрите не только на привлекательный оттенок, но и на то, различимы ли близкие цвета, читается ли фактура, не теряется ли надпись. Цветная декоративная подсветка может выделить оформление витрины; свет для оценки оттенка товара стоит рассматривать отдельно.

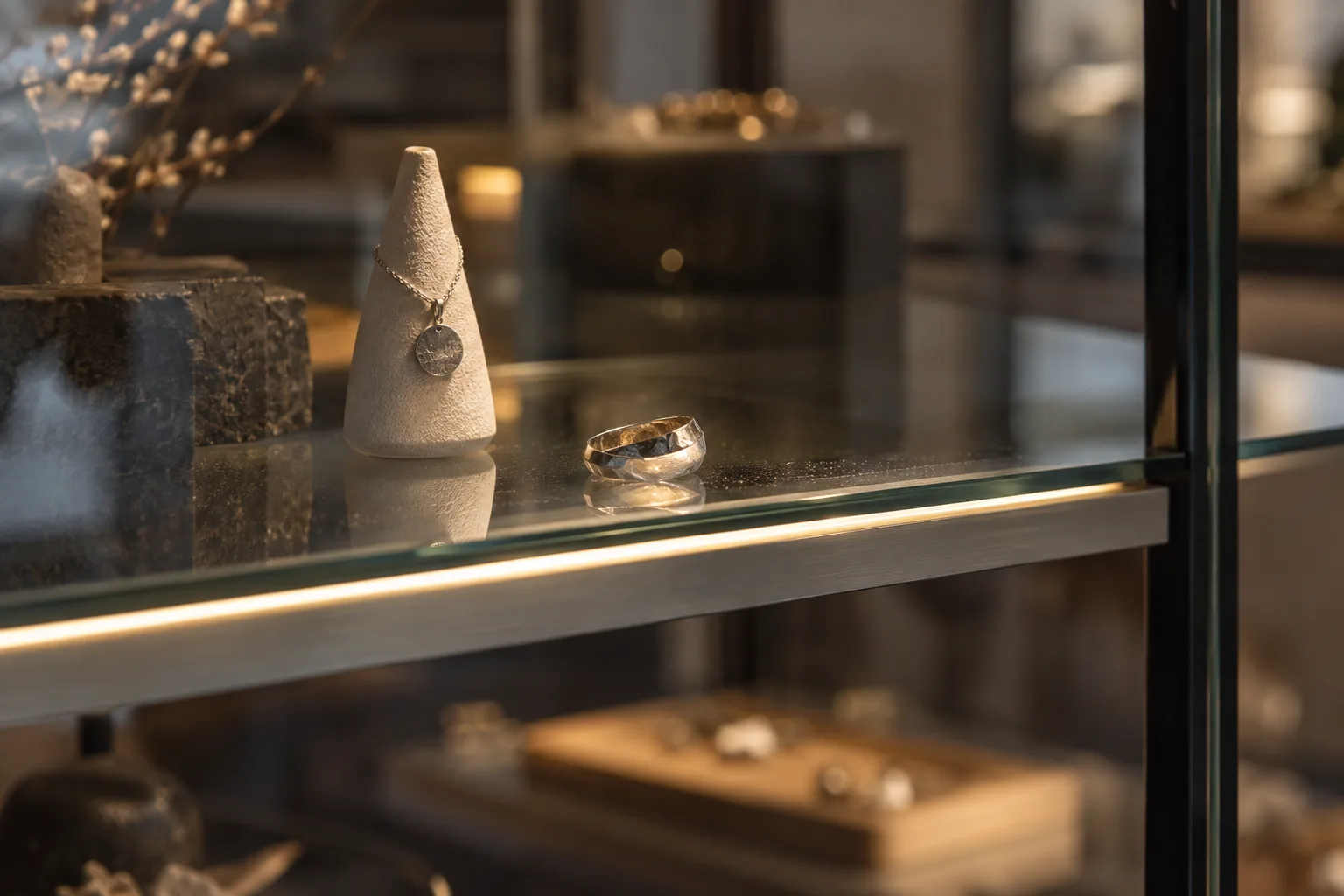

В ювелирной витрине важно видеть форму изделия, оправу и камень при небольшом изменении ракурса. Оттенок и направление света подбирают вместе с подставкой, фоном и стеклом: блики должны помогать рассматривать украшение, а не закрывать его детали.
Линейная подсветка подходит для общего света внутри секции. Если замысел требует отдельного узкого акцента на каждом украшении, понадобится подбор специализированной оптики. Возможность получить такой рисунок света нужно определить до заказа обычной ленты.
Как встроить свет в существующую витрину
Расположение, которое хорошо выглядит на пробе, должно подходить и для ежедневной работы. Профиль не должен мешать доставать товар, открывать дверцы и переставлять полки предусмотренным способом. Для накладного или углового профиля нужно подходящее место крепления; врезной устанавливают в заранее подготовленный паз.
Для обычной внутренней подсветки BossDiodov использует преимущественно 24 В постоянного тока. Чтобы все полки получали нужный свет, рассчитываем длины участков, питание и проводку по выбранной ленте. Регулировку яркости предусматриваем вместе с совместимым управлением.
Блок питания и соединения оставляют доступными для обслуживания. В готовом шкафу место доступа стоит определить сразу: спрятанный за несъёмной отделкой блок усложнит даже обычную замену. Кабель не должен попадать в петли дверцы или мешать извлечению товара.
Для монтажа обычной одноцветной LED-подсветки в готовую сухую витрину подготовьте ленту постоянного напряжения 24 В, совместимые профиль с экраном, блок и управление. Стекло не сверлят ради LED, а холодильное оборудование не переделывают.
- Примерьте свет на заполненной полке и разметьте профили. Измерьте длины ветвей и проводов; проверьте полный ход дверей, извлечение товара и перестановку полок. Для съёмной полки предусмотрите разрешённое обслуживаемое соединение вне петель и мест нагрузки.
- Рассчитайте нагрузку каждой полки как длину ленты, умноженную на Вт/м, и сложите нагрузки. Проверьте мощность блока, ток управления и соединителей, допустимую длину ленты. Кабель и защиту выбирают по току, длине и прокладке. Полочные ветви подключают параллельно к рассчитанному выходу, а не через ленту соседней полки.
- Отключите питание и закрепите пустые профили на подготовленных частях корпуса. Уберите стружку и острые кромки, подготовьте сухую чистую поверхность. Отрежьте ленту по меткам, выполните соединения и изоляцию, затем уложите её без натяжения и заломов.
- Закрепите кабели с разгрузкой соединений. Соедините «+» и «−» ветвей с одноимёнными выводами блока; при низковольтном диммере подайте питание на его вход, а ветви на предусмотренный выход. Сетевую сторону готовит электрик. До включения проверьте полярность, изоляцию, отсутствие замыкания и соответствие схеме.
- Установите экраны и проверьте все полки с реальным товаром: читаются ли этикетки и детали, виден ли задний ряд, не мешает ли отражение в дверце. Проверьте управление и рабочий нагрев по паспортам. Перед перестановкой отключите питание; после окончания сохраните доступ к блоку, разветвлениям и съёмным полкам.
Проверка на одной заполненной секции
До монтажа всей витрины полезно проверить один характерный участок. Возьмите глубокую полку или секцию с самым сложным товаром, поставьте обычные подставки и ценники. Такая проба помогает решить сразу несколько вопросов:
- Видна ли передняя сторона предметов и различим ли задний ряд при закрытом стекле?
- Не перекрывает ли отражённая линия то, на что смотрит посетитель с обычной дистанции и сбоку?
- Подходит ли белый свет реальным цветам и материалам, читается ли цена?
- Можно ли выбрать комфортную яркость, если предусмотрено диммирование, и пользоваться дверцами без помех?
После пробы перенесите решение на остальные секции с поправкой на высоту, глубину и ассортимент. Одинаковая длина ленты не гарантирует одинаковый свет на разных полках.
Для холодильного оборудования отдельно разбирают холод, оттайку и конденсат, а специальные спектры для пищевых продуктов рассматривают в статье о FOOD-подсветке.
