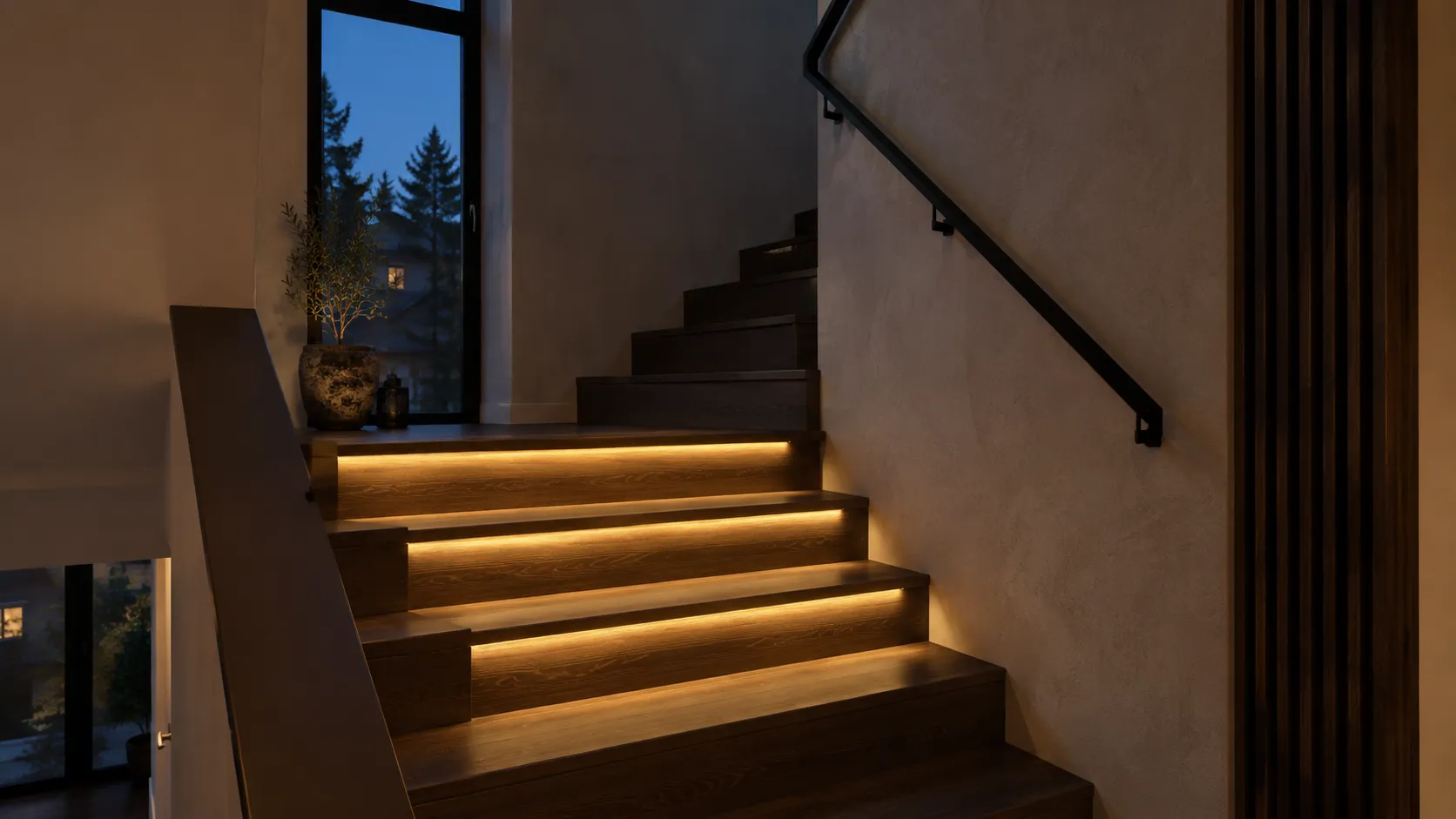

Бегущая и последовательная подсветка лестницы
Две разные схемы последовательного света
Эффект «бегущая волна» не определяет электрическую схему. Сначала уточняют, должна ли загораться ступень целиком или свет должен двигаться ещё и внутри каждой линии.
Отдельные одноцветные ступени. Каждый отрезок подключён к своему ШИМ-выходу лестничного контроллера. Внутри отрезка свет работает совместно, а контроллер меняет порядок включения ступеней. Для такого эффекта обычной одноцветной ленты достаточно.1
Адресные пиксели. Контроллер передаёт цифровые команды совместимой ленте. Появляется возможность более дробного рисунка, но дополнительно нужно согласовать тип пикселя, порядок данных и питание. Нарушение передачи сигнала в конкретной цепочке может влиять на следующие участки; поведение зависит от устройства ленты и не одинаково для всех адресных моделей.
Это две архитектуры, а не два режима любого готового комплекта. Перевести уже объединённые аналоговые отрезки в независимые ступени одной настройкой приложения не получится.
Что заложить в проводке
Для отдельных ШИМ-ступеней нужен предусмотренный схемой путь каждой управляемой ветви к контроллеру. Для адресной ленты отдельно планируют питание и последовательность передачи данных. Наличие питания на следующем участке ещё не подтверждает, что до него дошла команда.
До отделки составьте таблицу: ступень, длина, мощность, ток, кабель и выход. Подпишите провода с обеих сторон. Оставьте доступ к промежуточным соединениям и месту управления. Иначе замена одного элемента может потребовать вскрыть всю конструкцию.
Обычный контроллер и адресную систему нельзя соединять по похожему цвету проводов. Схему и допустимые общие соединения берут у производителей. Самостоятельную сборку не начинают, если инструкция требует квалифицированного монтажа или назначение выводов неизвестно.
Проверяем ток, а не только число ступеней
Пример модели: у Arlight SMART-STEP-32-2S-SUF, артикул 033122, заявлены питание 5–24 В и 32 ШИМ-выхода с предельным током 1 А на канал. При 24 В это до 24 Вт на таком выходе. Эти пределы не относятся автоматически к другим лестничным контроллерам.1
Условный отрезок 0,8 м по 10 Вт/м потребляет 8 Вт, то есть около 0,33 А при 24 В. Если таких ступеней 16, суммарная нагрузка ленты составит 128 Вт и около 5,33 А. Затем проверяют общее ограничение контроллера, питающий кабель и БП. Запас блока не увеличивает допустимый ток отдельного канала.
Число физических выходов и диапазон настройки тоже различаются. Для режима White_Step в инструкции этой модели указан выбор 8–32 ступеней. Комплект на четыре ступени нельзя выбирать только по надписи «до 32»: нужную конфигурацию следует подтвердить отдельно. Ленту 48 В к данному контроллеру не подключают, поскольку его предел питания 24 В.2
Датчики и направление
Настройку начинают с инструкции точной модели и реального порядка ступеней. Сначала проверяют запуск снизу и сверху, затем время свечения, скорость и поведение при остановке. Готовая инструкция другого блока не подходит только потому, что количество ступеней совпало.
Датчики проверяют до окончательного крепления. Свет должен появляться при подходе, а не после входа на тёмный марш. Если датчик видит проход рядом, подсветка может включаться без движения по лестнице. Если зона перекрыта мебелью или отделкой, увеличение задержки не исправит пропущенный вход.
Встречный подход двух людей испытывают отдельно. Нельзя обещать, что любая программа автоматически сложит две последовательности удобным образом. После наладки сохраняют номера выходов и выбранные параметры.
Приёмка без эффектной спешки
Для приёмки недостаточно один раз посмотреть волну сбоку. Пройдите лестницу в обоих направлениях при рабочем и ночном свете, остановитесь на середине, проверьте первую и последнюю ступени. Яркость и скорость не должны заставлять догонять свет.
На узком экране таблицу можно прокрутить по горизонтали.
| Симптом | Что различить при проверке |
|---|---|
| Порядок ступеней неверный | Маркировку выходов и настройку направления |
| Запуск происходит слишком поздно | Зону и положение датчика, а не только задержку выключения |
| Дальний участок тусклее | Питание под нагрузкой и соединения |
| Одна ступень не работает | Её ветвь, ленту и выход; у адресной системы также передачу данных |
| Свет выключается во время остановки | Выдержку времени и алгоритм повторного срабатывания |
Проверку электрических узлов выполняют безопасно, без перестановки проводов под напряжением. Для непонятной неисправности нужен специалист.
Ручное включение и независимый резерв не одно и то же. У 033122 кнопка без фиксации может принудительно запускать текущий режим; это не отдельная цепь, сохраняющая свет при отказе контроллера.2 Согласуйте доступный обычный режим и сохраните основной свет.
BossDiodov работает с готовыми профессиональными контроллерами и их предусмотренными сценариями. Программирование индивидуальных шоу и изготовление лестницы не входят в эту работу.
