Даже если на каждой ступени всего полметра ленты, блок питания выбирают по суммарной нагрузке всех ступеней. А для каскадного включения каждой ступени нужен свой управляемый выход. Поэтому до монтажа нужны два документа: расчёт питания и схема подписанных проводов.

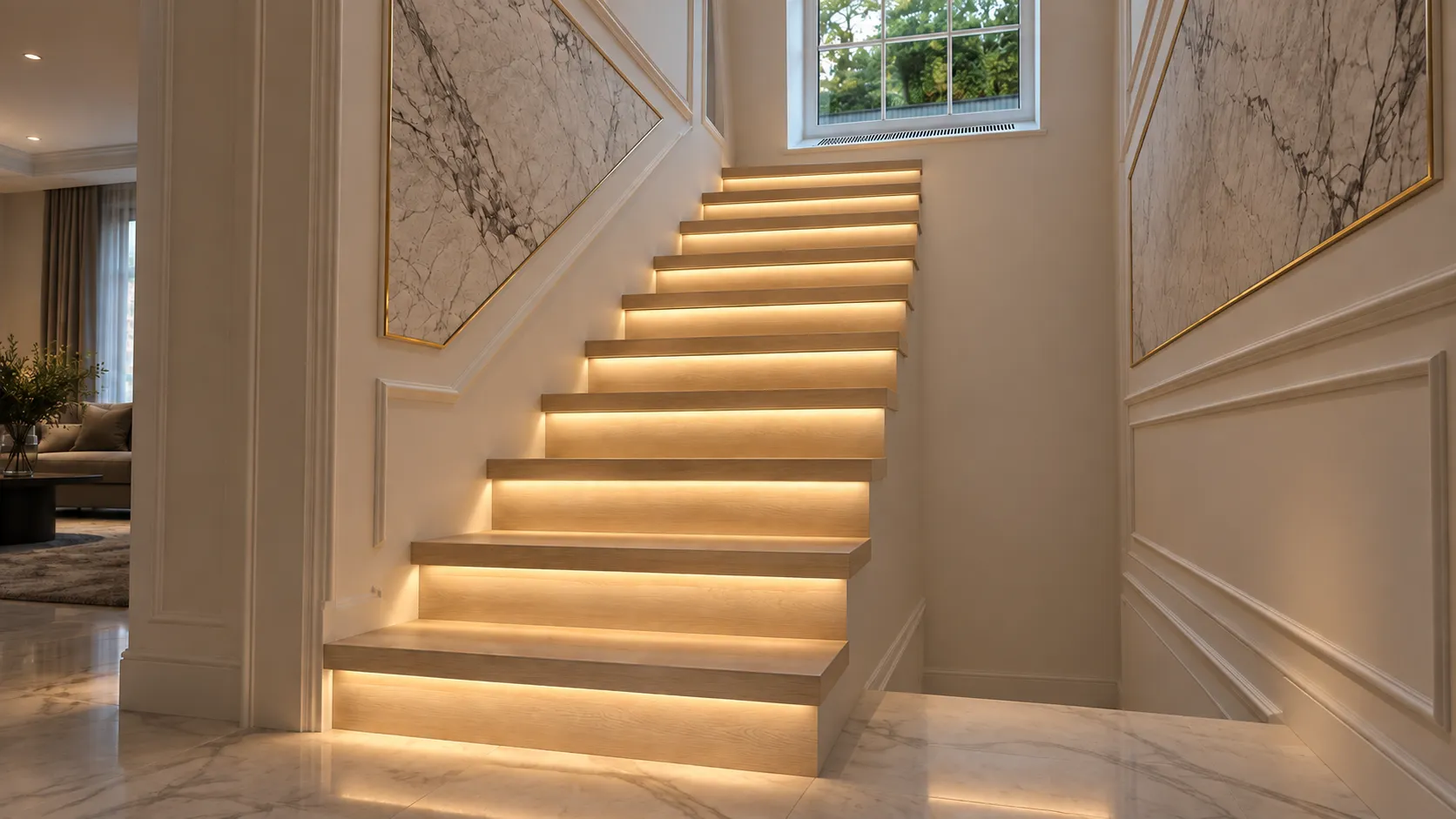

Разберём стационарную автоматическую подсветку на 24 В с отдельным управлением ступенями: 15 отрезков по 0,5 м, контроллер ES32 и два датчика движения. Пример поможет подготовить свою лестницу, проверить расчёт и выстроить порядок работ. Доступную низковольтную часть можно собирать самостоятельно при нужных навыках и только если это допускает документация оборудования. Требование производителя о квалифицированном монтаже действует и при 24 В. Подключение открытой сетевой части и опасные строительные работы поручают соответствующему специалисту.
Что подготовить до сборки
Пронумеруйте ступени снизу вверх и отметьте номера на плане. Для каждой запишите длину отрезка, сторону подключения и длину кабеля до контроллера. Обычно питание подводят с одной стороны из стены или каркаса. Кабель измеряют по реальному пути с поворотами и запасом для соединения, а не по прямой.
На том же плане отметьте:
- место БП и контроллера с доступом для проверки, замены и переподключения;
- длину линии от БП до контроллера и длины отдельных ветвей к ступеням;
- нижний и верхний датчики, их расположение и отдельные кабели управления;
- алюминиевые профили, способы крепления и доступ к соединениям ленты.
Каналы и готовое основание проверяют до установки LED-системы. По нагрузке и способу прокладки выбирают кабели и нужную защиту ветвей: встроенная защита БП не заменяет расчёт каждой линии. Сам ES32 имеет степень защиты IP20, поэтому место контроллера должно быть сухим, подходящим по паспорту и доступным для обслуживания. Данные ES32.
Из материалов понадобятся совместимые лента, контроллер и датчики, рассчитанный БП, кабели, алюминиевый профиль под ширину и тепловую нагрузку ленты, экраны-рассеиватели, крепёж и изоляция. Обычные соединения с лентой выполняют пайкой; заводские и сервисные разъёмы применяют там, где они предусмотрены документацией системы.
Подготовьте рулетку, разметочный инструмент, наклейки для маркировки, инструмент для резки и обработки кромок профиля, кусачки и инструмент для зачистки проводов. Для пайки нужны подходящий паяльник, разрешённые для ленты припой и флюс, устойчивая подставка и проветривание рабочего места. Для проверки нужен мультиметр и навык безопасного измерения напряжения постоянного тока. Защиту глаз и другие меры при работе с режущим инструментом выбирайте по его инструкции. Детали, провода и инструмент не должны мешать проходу по лестнице.
Схема: отдельный выход на каждую ступень
В примере используется ES32 и одноцветная лента постоянного напряжения 24 В. В его руководстве по установке показано подключение отдельных отрезков ленты к выходам контроллера в порядке ступеней. Датчик у нижнего подхода подключается ко входу UP, у верхнего — ко входу DW: именно так указано в инструкции ES32. Не определяйте клеммы по направлению надписи на корпусе датчика.
Функционально схема выглядит так:
БП 24 В DC → питание ES32
├─ выход 1 → лента ступени 1
├─ выход 2 → лента ступени 2
├─ ...
└─ выход 15 → лента ступени 15
Нижний и верхний датчики → входы UP/DW ES32
Схема показывает назначение соединений, а не расположение реальных клемм. Полярность и общий проводник сверяют с руководством конкретной модели. Подпишите оба конца каждой ветви номером ступени; кабели датчиков обозначьте отдельно, чтобы не перепутать их с силовыми линиями.
Каждый отрезок получает питание по своей ветви, а не через ленту предыдущей ступени. Для общего включения всех ступеней одной группой используют параллельные ветви по схеме выбранного управления. При раздельном управлении ES32 каждый отрезок остаётся на своём выходе. Даже при наличии общего проводника управляемые выходы нельзя объединять между собой ради упрощения проводки.
Расчёт для 15 ступеней
Возьмём ленту Klus K2-1440-24: 24 В, 14,4 Вт/м, ширина платы 14 мм, шаг резки 25 мм. Для каждой ступени планируем по 0,5 м — это кратно разрешённому шагу. Рассчитываем полный режим, в котором все 15 ступеней могут светиться одновременно, даже если обычный эффект включает их по очереди.
На узком экране таблицу можно прокрутить по горизонтали.
| Величина | Расчёт | Результат |
|---|---|---|
| Общая длина ленты | 15 × 0,5 м | 7,5 м |
| Мощность одной ступени | 0,5 м × 14,4 Вт/м | 7,2 Вт |
| Ток одного отрезка | 7,2 Вт / 24 В | 0,30 А |
| Мощность всей ленты | 7,5 м × 14,4 Вт/м | 108 Вт |
| Общий ток ленты | 108 Вт / 24 В | 4,50 А |
У ES32 допустим ток до 1 А на канал; расчётные 0,30 А одной ступени укладываются в этот предел. При подборе системы проверяют также суммарные ограничения контроллера и всех элементов цепи. Ток в ветви одной ступени составляет только 0,30 А, но общая линия до контроллера должна передавать ток всех включённых ветвей плюс потребление самого управления. Её сечение нельзя выбирать по одной ступени.
Руководство ES32 рекомендует мощность БП не менее 1,25 суммарной мощности лент. Для нашего примера ориентир по одной только ленте составляет:
108 Вт × 1,25 = 135 Вт.
Далее нужно учесть собственное потребление контроллера и датчиков, а также допустимую мощность БП при температуре его установки. Для проверки примера оставим 135 Вт на ленту с указанным запасом и отдельно добавим управление:
Допустимая мощность БП ≥ 135 Вт + потребление ES32 + потребление датчиков.
Для сравнения: у MEAN WELL LPV-150-24 указаны 24 В, 6,3 А и 151,2 Вт. Разница с ориентиром 135 Вт — 16,2 Вт. Но этого недостаточно, чтобы сразу утвердить модель: нужно узнать потребление ES32 и датчиков и проверить допустимую мощность БП при температуре установки. Если фактического резерва не хватает, выбирают подходящий номинал выше.
Проверьте потери в проводах
Провод нужного сечения должен выдерживать ток и доставлять к ленте достаточное напряжение. Покажем расчёт на двух участках: общей линии до контроллера и ветви к самой дальней ступени.
Для примера возьмём максимальное сопротивление медной жилы при 20 °C из паспорта кабеля Eland: 13,3 Ом/км для 1,5 мм² и 26 Ом/км для 0,75 мм². Длина кабеля ниже указана в одну сторону. Ток проходит по прямой и обратной жилам, поэтому при расчёте сопротивления длину удваиваем.
Сопротивление пары = 2 × длина в метрах × сопротивление жилы в Ом/км / 1000.
Падение напряжения = ток × сопротивление пары.
На узком экране таблицу можно прокрутить по горизонтали.
| Участок | Длина в одну сторону и сечение жилы | Сопротивление пары | Ток ленты | Потеря напряжения |
|---|---|---|---|---|
| БП → ES32 | 2 м; 1,5 мм² | 2 × 2 × 13,3 / 1000 = 0,0532 Ом | 4,50 А | 0,239 В, около 1,00% от 24 В |
| ES32 → дальняя ступень | 3 м; 0,75 мм² | 2 × 3 × 26 / 1000 = 0,156 Ом | 0,30 А | 0,047 В, около 0,20% от 24 В |
По неокруглённым значениям двух строк суммарная потеря в кабелях составляет 0,2862 В (около 1,19% от 24 В) до начала дальней ступени. Это не расчёт напряжения на дальнем конце самой ленты: её внутреннее сопротивление сюда не входит. Также не учтены потери на контактах и соединениях, нагрев проводов сверх 20 °C и дополнительный ток контроллера с датчиками в общей линии.
Сечения 1,5 и 0,75 мм² здесь не готовая рекомендация для любой лестницы. Для своего объекта пересчитайте длины и токи, проверьте допустимую прокладку и защиту. Измерение напряжения под нагрузкой поможет понять, достаточен ли выбранный кабель; оно не отменяет расчёта.
Соберите низковольтную часть
Работайте по согласованной схеме и в пределах разрешённой Вам квалификации. Перед резкой, пайкой, подключением и любым переподключением питание БП отключают и исключают случайное включение. Отсутствие напряжения на низковольтной части проверяет человек, умеющий выполнять такую проверку.
- Сверьте разметку с лестницей. Проверьте номера ступеней, длины отрезков и кабелей, готовность каналов и сервисного доступа. Провода должны проходить без натяжения, защемления и контакта с острыми кромками. Предусмотрите защиту в местах прохода через кромки и вводы.

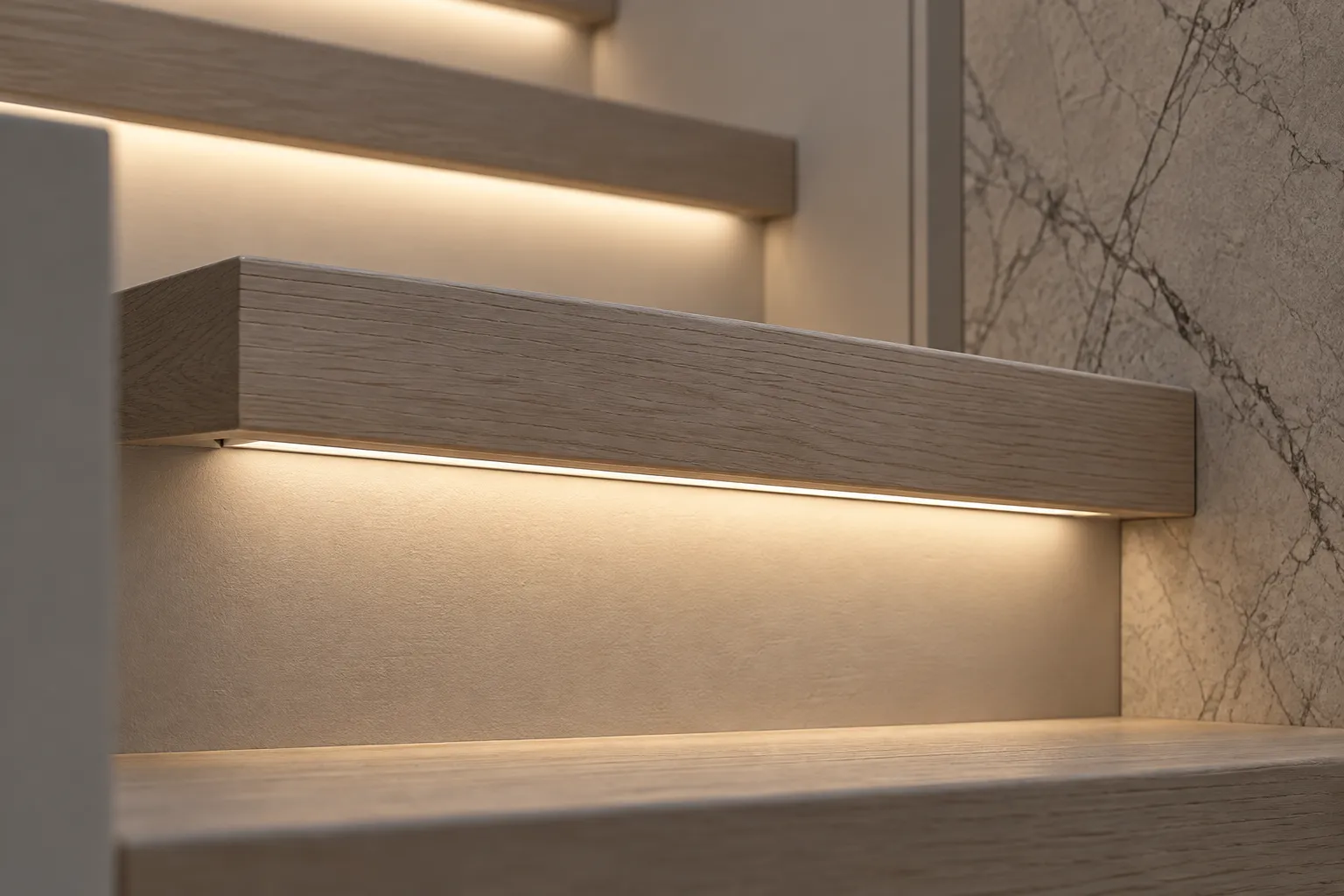

- Примерьте профиль со светом. До окончательного крепления соберите короткий пробный участок с экраном-рассеивателем. После проверки подключения испытайте его от безопасно подготовленного питания: посмотрите на ступень при подходе сверху и снизу, оцените блики и видимость светодиодов. Выберите положение профиля, затем снова отключите питание перед продолжением работ.

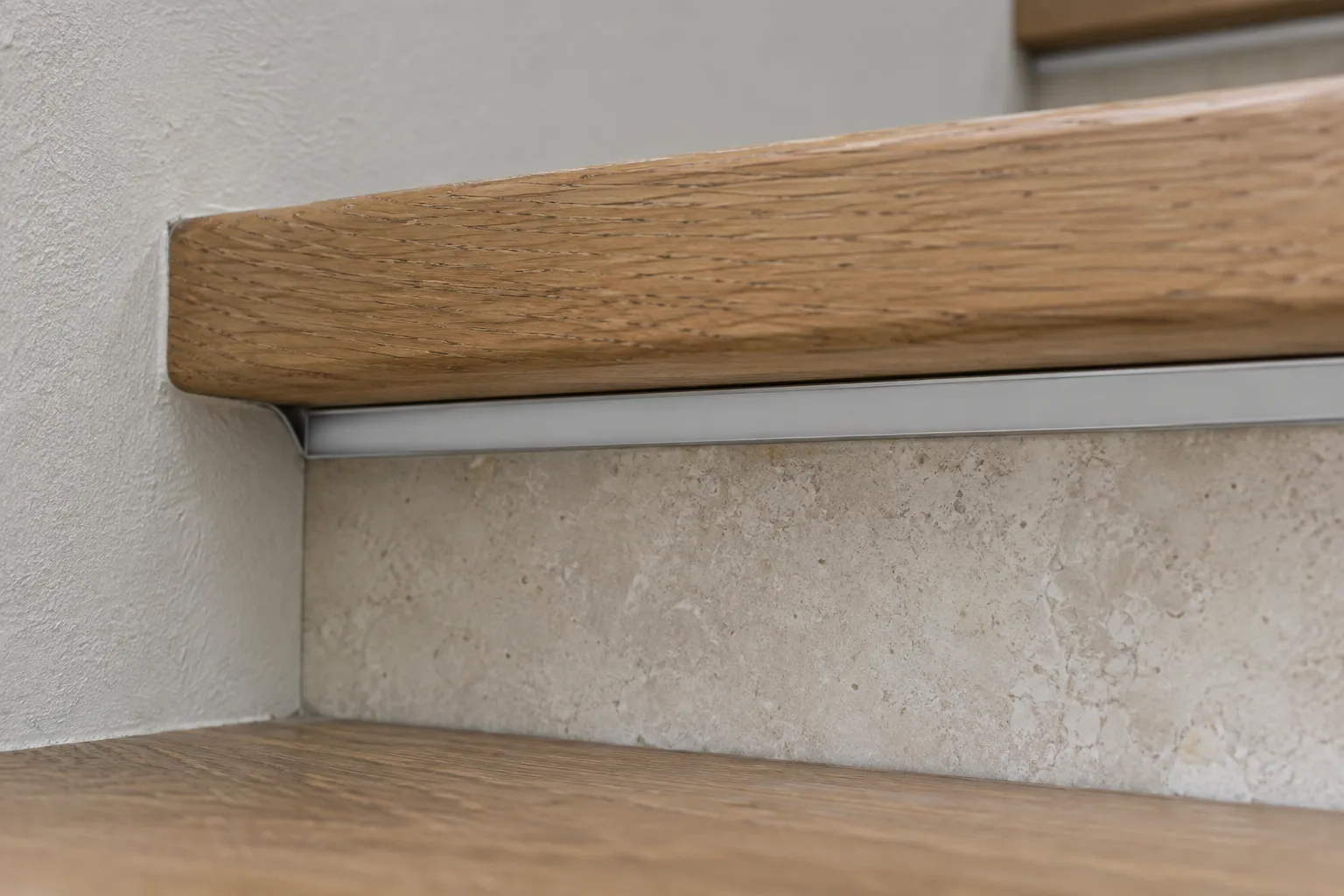

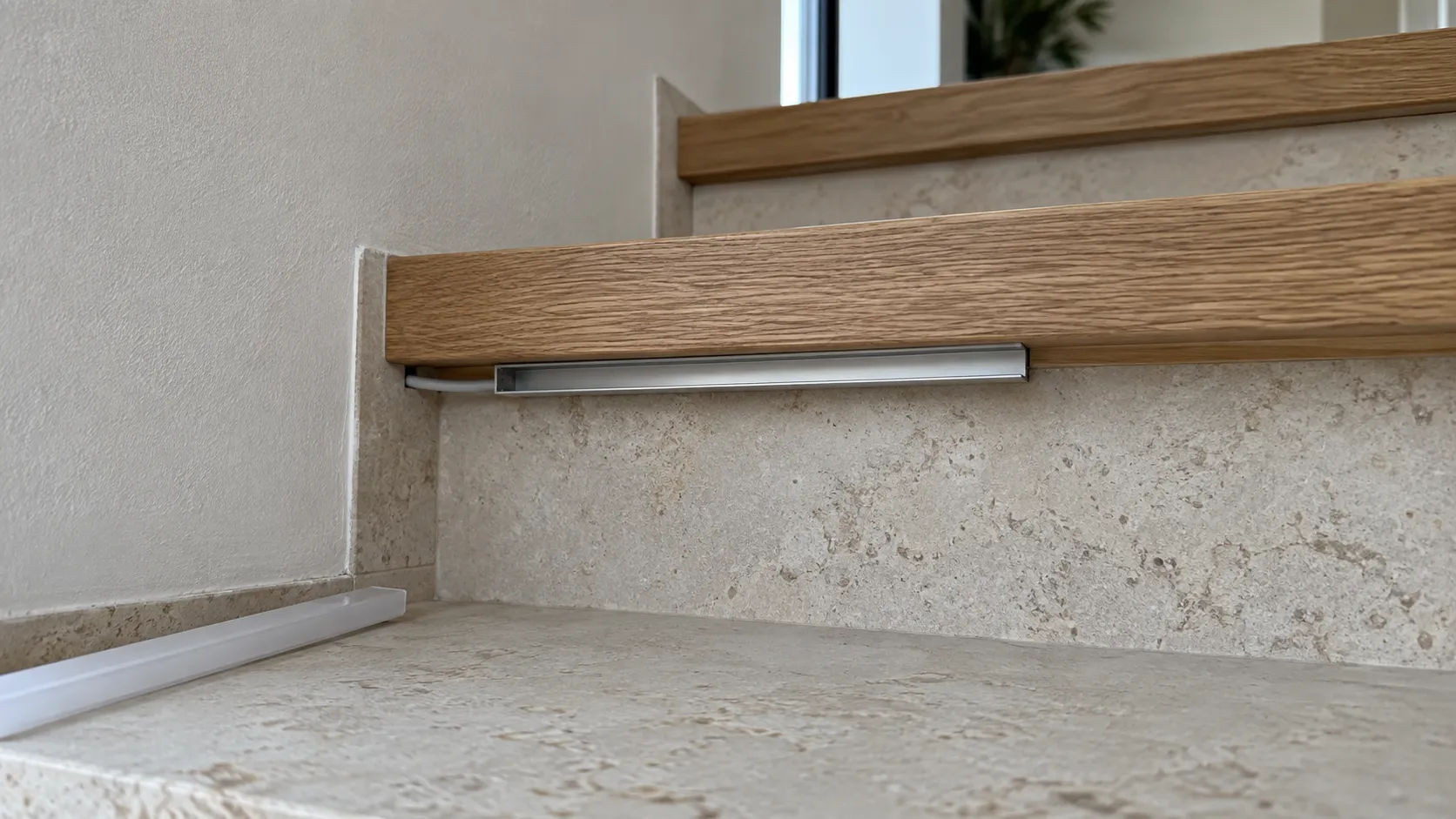

- Подготовьте и закрепите профиль. Отрежьте его в размер подходящим инструментом, обработайте кромки и удалите стружку. Крепление должно соответствовать основанию лестницы и инструкции профиля. Поверхность под ленту оставьте чистой и сухой.
- Отрежьте ленту и припаяйте провода. Соблюдайте предусмотренные для выбранной ленты места и способ резки. До пайки подготовьте изоляцию, которую нужно надеть на провод заранее. Зачистите концы, залудите их и контактные площадки способом, разрешённым производителем, затем припаяйте проводники с соблюдением полярности. Не перегревайте площадки. После остывания осмотрите соединение: жилы и капли припоя не должны замыкать соседние контакты. Закройте открытые токоведущие части подходящей изоляцией.
- Установите отрезки в профиль. Укладывайте ленту без заломов и повреждения компонентов. Закрепите подводящий провод так, чтобы движение кабеля не тянуло за припаянную площадку. Соединение оставьте доступным для обслуживания. Если нужен съёмный участок, примените предусмотренный сервисный разъём с подходящими напряжением, током и назначением контактов.
- Подключите контроллер по номерам. При отключённом БП соедините линию питания с ES32 и каждую ступень с её выходом по руководству. Подключите два датчика к предназначенным входам. Соблюдайте требования к подготовке проводов и затяжке клемм; лишняя оголённая жила не должна выступать наружу.
- Проверьте сборку до включения. Пройдите по схеме от БП до каждой ступени. Сверьте напряжения устройств, полярность, номера каналов, подключение датчиков и изоляцию. Убедитесь, что между соседними клеммами и площадками нет случайных перемычек, а провода не зажаты крепежом. Проверку отсутствия короткого замыкания выполняют на обесточенной системе подходящим методом, с учётом подключённой электроники и инструкции прибора.
Первое включение и контроль результата
После проверки сборки включите систему и задайте фактическое число ступеней по руководству ES32. Проследите включение всех 15 отрезков по порядку: номер выхода должен соответствовать номеру ступени. Ошибку в подключении исправляйте только после отключения питания, затем обновите подписи и схему.
Проверьте запуск с обоих подходов: нижний датчик должен вызывать движение света вверх, верхний — вниз. Затем пройдите лестницу обычным шагом, остановитесь посередине и проверьте встречное движение двух человек. Доступные сценарии и задержки подробно разобраны в статье о бегущей подсветке.
Затем проверьте предусмотренный режим полного одновременного свечения. Оцените равномерность, отсутствие мерцания и тёмных участков. При нужной квалификации измерьте напряжение постоянного тока на выходе БП, входе контроллера и в точке ввода дальней ступени. Эти измерения под нагрузкой позволяют сопоставить расчёт с реальной проводкой. Выбирайте режим и подключение щупов по инструкции мультиметра; для перестановки проводов систему снова отключают.
После рабочего прогрева в условиях эксплуатации проверьте температуры оборудования и профиля по допустимым значениям и способу контроля из документации. Ощущение «не горячо на ощупь» не заменяет такой проверки. Перед установкой экранов отключите питание. С установленными экранами повторно оцените свет: рассеиватель меняет вид линии и освещение ступени.
При запахе, быстром перегреве, повреждении изоляции, отключениях или непредсказуемой работе безопасным способом отключите систему. До устранения причины используйте другое исправное освещение лестницы.
Что сохранить для обслуживания
Оставьте рядом с документацией итоговую схему, номера и длины ветвей, модели ленты, БП, контроллера и датчиков, выбранные настройки. Укажите, где находятся соединения и как открыть к ним доступ. Если выполнялись измерения, сохраните результаты и условия проверки: это поможет сравнить работу системы после ремонта.
Для замены отрезка сначала отключают питание. Новый участок подбирают по напряжению, мощности, размерам и способу управления; его подключение снова проверяют до включения. При обслуживании осматривают доступные кабели, соединения и крепления, а требования к охлаждению и свободному доступу к оборудованию сохраняют после отделки лестницы.
При замене контроллера сначала сохраните фото его маркировки, всех клемм и подключённых ветвей, номера ступеней, модели датчиков и настройки направления. После полного отключения питания сверяйте новый прибор с системой: напряжение, число и назначение каналов, допустимый ток канала и общий ток, тип ленты, входы датчиков и способ управления. Обычный многоканальный контроллер ступеней и адресный контроллер невзаимозаменяемы по одному совпадению напряжения.
Провода маркируют до отсоединения и переносят по схеме нового прибора, а не по физическому порядку клемм старого. Сначала подключают предусмотренные выходы ступеней и датчики, затем вход питания при отключённом блоке; полярность и отсутствие замыкания проверяют до включения. Сетевые работы выполняет электрик. После замены задайте число ступеней, направление и согласованные задержки по инструкции, проверьте полный цикл снизу и сверху, одновременное срабатывание и ручной режим, если он предусмотрен. Сохраните новую схему и настройки. Если назначение прежнего провода или совместимость датчика неизвестны, подключение останавливают до выяснения.
