Распашной шкаф

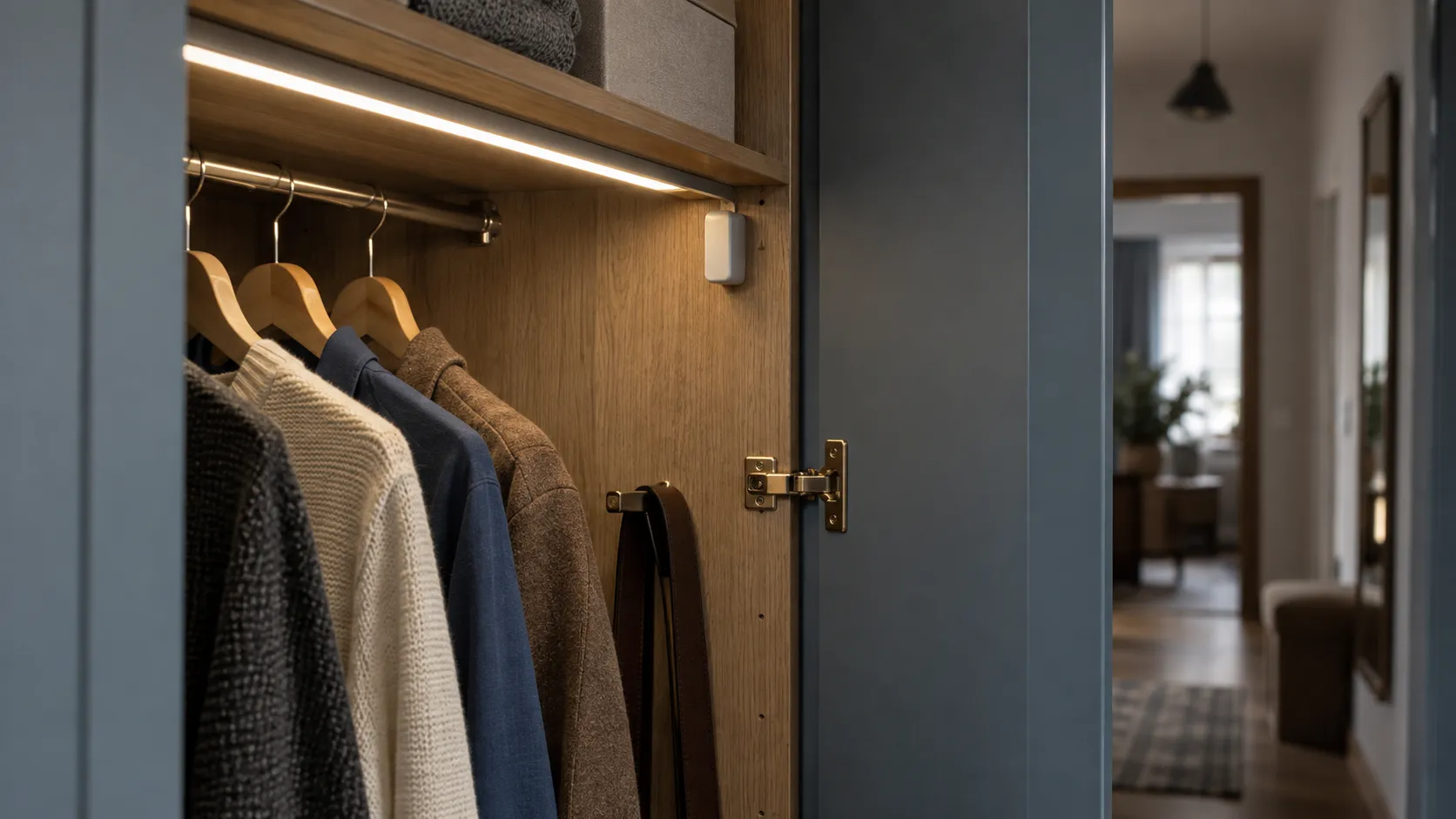

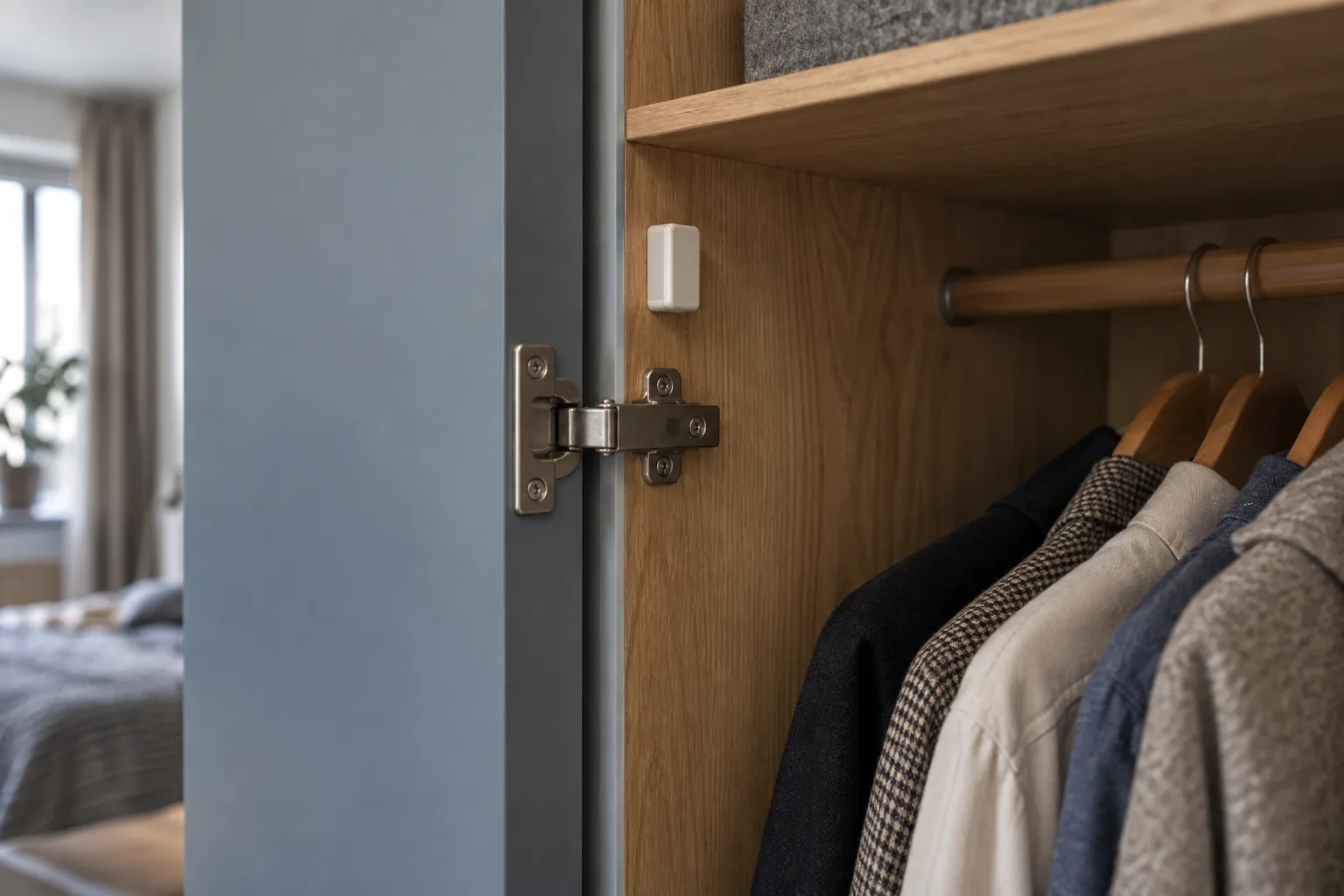

Начните с команды, которую должен понимать свет. Для обычного распашного шкафа это часто открытие двери. Датчик устанавливают так, чтобы он различал закрытый фасад и его отсутствие, а полка или одежда не перекрывали чувствительную зону.

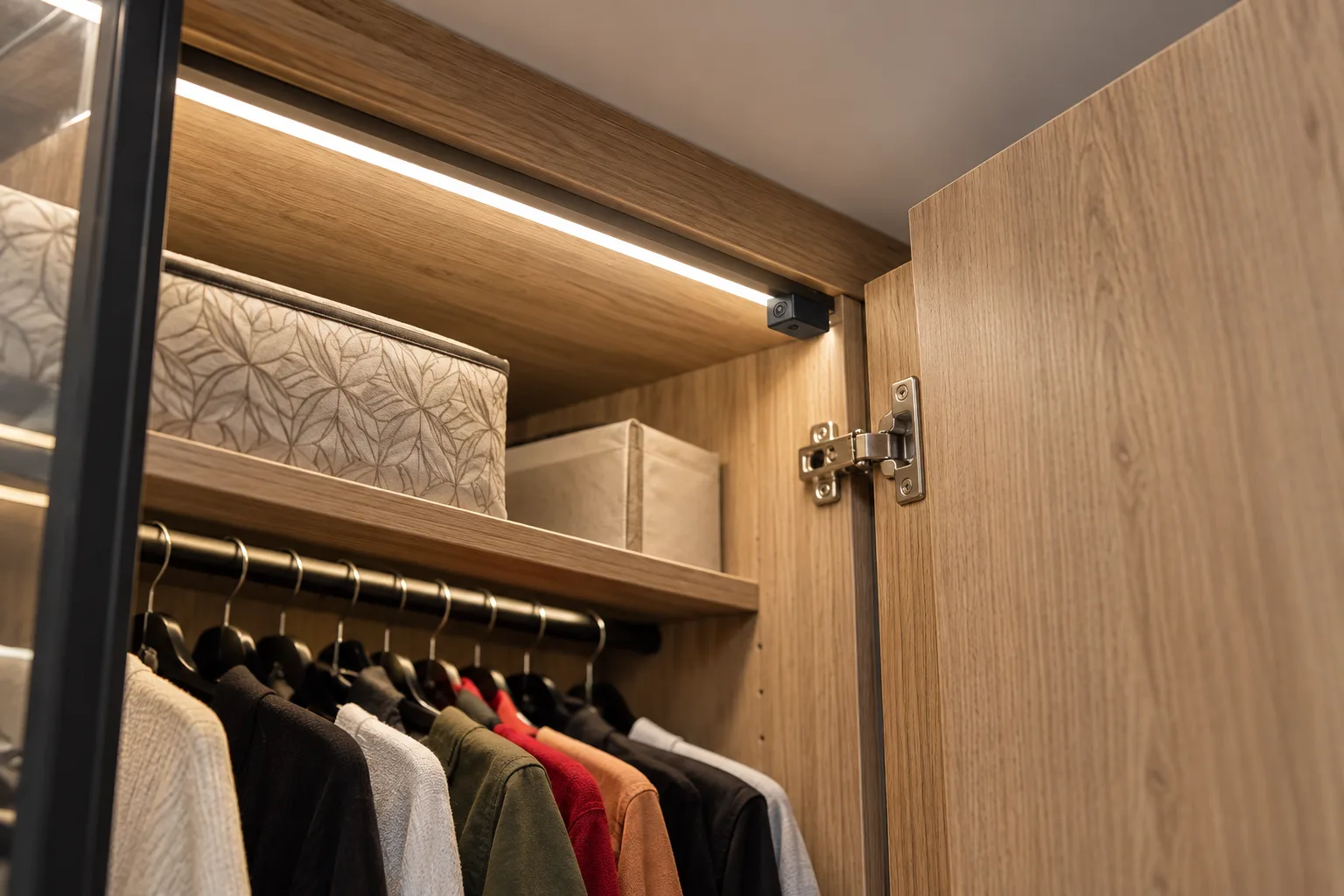

У отражательного инфракрасного датчика важны положение, расстояние и поверхность перед ним. Например, Arlight 045899 относится к варианту DOOR: при открытии свет включается, при закрытии выключается.1 Перед окончательным креплением проверьте устройство с настоящим фасадом, а не с рукой вместо двери. Особенно внимательно оценивайте тёмные и отражающие поверхности.
Магнитный контакт, механический выключатель и отражательный ИК-сенсор устроены по-разному. Их нельзя выбирать по одной инструкции сверления или одинаковому расстоянию до створки. Нужны паспорт и условия установки выбранного изделия.
У пары распашных дверей решите, какая из них включает свет. Если открыть любую должно быть достаточно, используйте предусмотренное производителем решение с необходимым числом входов или сенсоров. Параллельное соединение двух случайных силовых выходов не является универсальным способом получить такую логику.
Шкаф-купе
У раздвижных дверей несколько рабочих положений. Сенсор может видеть соседнюю створку и считать секцию закрытой, хотя доступ к вещам уже открыт. Поэтому точку установки выбирают после проверки движения всех дверей, включая их промежуточные положения.
Сначала определите, что должно включаться: весь шкаф, одна секция или несколько независимо освещаемых отсеков. Затем проверьте, какое событие реально можно обнаружить в каждом положении. Иногда разделить зоны понятнее, чем пытаться одним датчиком описать всю механику шкафа.
Не сверлите место сенсора до примерки. Проверьте траекторию створок и доступ к настройке. После заполнения шкафа повторите тест: вещи не должны подменять собой закрытую дверь для датчика.
Открытая гардеробная
Здесь закрытого фасада может не быть вообще. Можно использовать ручную команду или подходящую автоматику, но её выбирают по ежедневному действию. Человек должен иметь возможность спокойно выбирать одежду, а не поддерживать свет постоянными взмахами.
Датчик движения не следует считать гарантированным средством обнаружения неподвижного человека. При выборе проверяют реальный сценарий: вход, остановку перед полкой, движение в соседнем проходе и уход. Нужные чувствительность, задержка и порог освещённости должны действительно поддерживаться конкретным устройством.
Сенсор руки даёт сознательную команду. Например, Arlight 036174 предназначен для поднесения руки, а не для обнаружения любого движения во всей гардеробной.2 Для такого управления нужно понятное доступное место, где сенсор не будет случайно закрываться вещами.
На кухне похожий сенсор может быть удобен под навесным шкафом, но его задача отличается от автоматического включения закрытой секции. Сначала выбирают событие, затем исполнение и место. Слово «бесконтактный» не описывает всю логику устройства.
Нагрузка датчика
Управление бывает силовым или сигнальным. В первом случае через устройство проходит ток ленты. Во втором датчик передаёт команду совместимому контроллеру, а силовую нагрузку коммутирует другой элемент. Выбирать их по одинаковой строке «сенсор для шкафа» нельзя.
В паспорте серии SR-PRIME-IN-R14-MINI, который распространяется на артикул 045899, указаны питание 12–24 В постоянного тока и максимальный выходной ток 4 А. Это соответствует максимуму 48 Вт при 12 В и 96 Вт при 24 В.3 Эти пределы относятся к данной модели, а не ко всем мебельным датчикам.
Учебный пример: нагрузка 60 Вт при 24 В потребляет 2,5 А. При 12 В такая же по мощности нагрузка потребляла бы 5 А, что уже превышает предел 4 А. Пример показывает значение тока; он не разрешает подключить одну и ту же ленту к любому из этих напряжений. Напряжение ленты, источника и управления должно совпадать.
Не назначайте датчику работу на пределе только по этой арифметике. Нужно дополнительно учесть условия эксплуатации, ограничения соединений и требования производителя. У более мощного блока питания не появляется способность увеличить допустимый ток датчика.
Беспроводной датчик, питающийся от батарейки и передающий команду, не обязательно имеет силовой выход для ленты. Для системы с таким датчиком проверяют совместимость с контроллером, необходимым шлюзом и способом настройки. Радиоканал связи не заменяет расчёт питающей части и не означает совместимость всех устройств с одинаковым названием протокола.
Проверка перед окончательным креплением
Проверка должна воспроизводить обычные действия у мебели, а не один удачный взмах. Для распашного шкафа откройте каждую створку отдельно и обе вместе, затем закройте обе. У шкафа-купе проверьте крайние и промежуточные положения. В открытой гардеробной постойте у полки столько, сколько обычно требуется для выбора одежды.
После заполнения шкафа убедитесь, что вещи не перекрывают сенсор, провод не натягивается, а свет выключается тогда, когда должен. Проверьте поведение после возврата питания через штатный выключатель, если это допускает система: сохранённое состояние или автоматическое включение должно быть понятным, а не неожиданным.
Оставьте доступ к замене и настройке. Если свет не включается или остаётся включённым, сначала сравните наблюдаемое действие со штатной логикой и положением датчика. Не замыкайте его контакты и не меняйте сетевые провода ради проверки. При признаках повреждения систему обесточивают.
Схема расположения света приведена в разборе подсветки шкафа и гардеробной. Там выбор сенсора связан с наполнением, профилем и обслуживанием. Подходящий датчик завершает эту схему, но не исправляет неверно расположенную ленту.
