Подсветку можно добавить в готовый шкаф без переделки всей мебели. Сначала отметьте, куда должен попадать свет и где пройдут провода. Потом испытайте короткий участок с профилем и датчиком. Когда понятно, как освещаются вещи и открываются двери, можно закреплять всю систему.
Разберём сборку на примере трёх полок с одноцветной лентой 24 В постоянного напряжения. Ниже описана низковольтная часть. Новую розетку, линию питания и подключение открытых сетевых клемм 220/230 В поручают квалифицированному электрику. Все соединения собирают при отключённом питании; требования к установке и квалификации из документации выбранных устройств сохраняются.

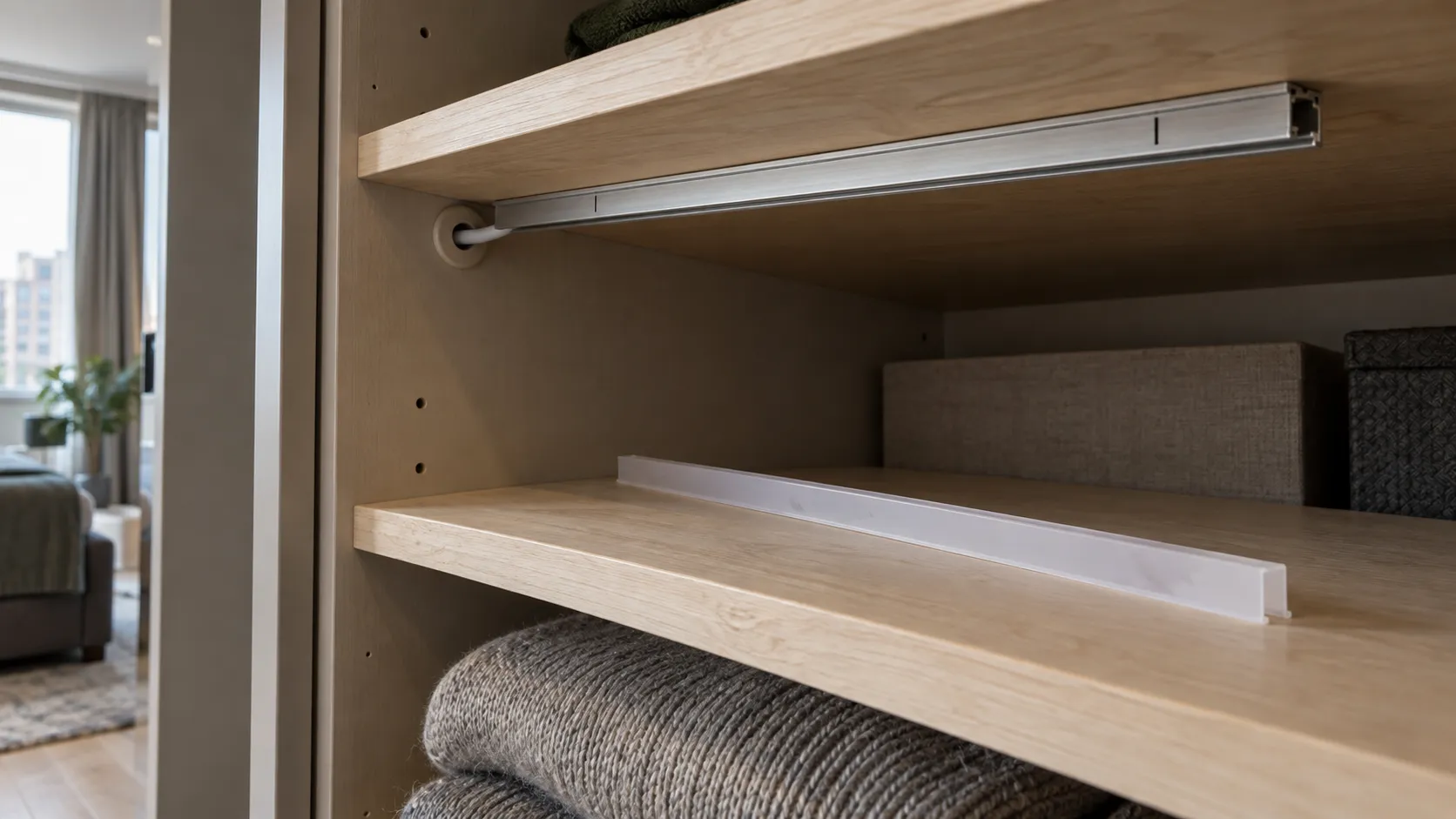

1. Наметьте свет и пути проводов
Измерьте длину будущих линий и путь кабеля от блока питания до каждой полки с учётом перегородок. Отметьте на схеме профиль, датчик, блок питания и места соединений. Блок питания и управление разместите там, где их можно обслужить без разборки шкафа и где соблюдаются требования к охлаждению.
Откройте распашные двери и проверьте полный ход створок купе. Кабель прокладывают по неподвижным деталям шкафа, вдали от петель, роликов и направляющих. Подвижные части не должны тянуть провод при обычном использовании.

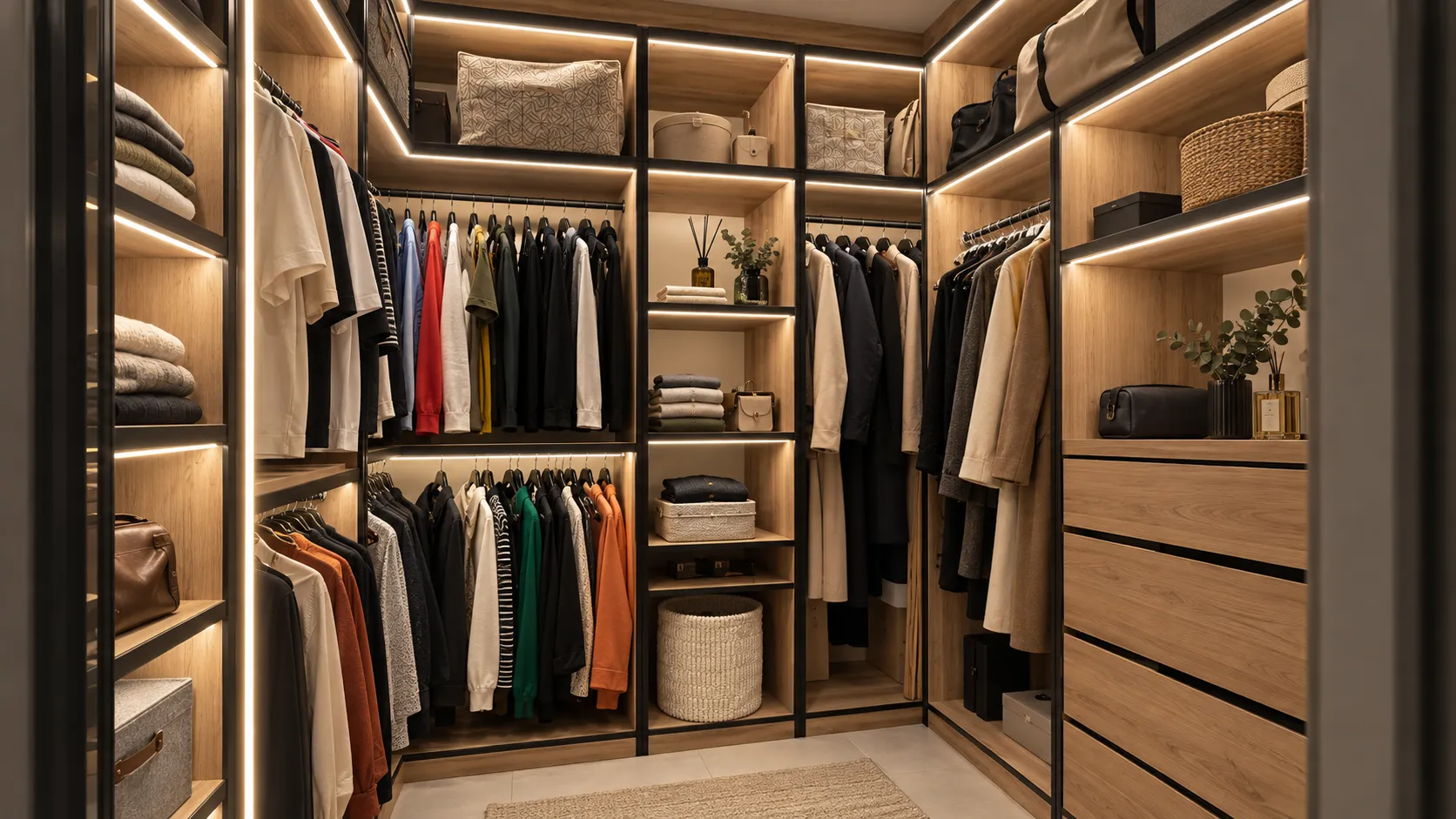

При выборе положения света учитывайте вещи: высокая стопка или одежда на плечиках могут закрывать источник. Варианты для разных секций описаны в обзоре подсветки шкафа и гардеробной.
Для готовой мебели обычно удобен накладной или угловой профиль. Врезной устанавливают в паз, подготовленный мебельщиком. Перед сверлением проверяют толщину детали, её обратную сторону, скрытую проводку и подходящую длину крепежа.
2. Подготовьте совместимый комплект
Для выбранного примера нужны следующие детали.
На узком экране таблицу можно прокрутить по горизонтали.
| Деталь | Что проверить |
|---|---|
| Одноцветная лента 24 В | Мощность на метр, шаг реза, допустимую длину отрезка и требования к теплоотводу. Для одежды в BossDiodov рекомендуем CRI 90+. |
| Алюминиевый профиль, рассеиватель, заглушки и крепления | Лента и её соединения помещаются внутри; профиль подходит по теплоотводу, крышка снимается после установки. |
| Блок питания 24 В постоянного напряжения | Совпадение напряжения, расчётную мощность и условия установки. |
| Датчик или выключатель | Нужную реакцию на дверь или руку, совместимость с системой и допустимый ток всей управляемой группы. |
| Двухжильный медный кабель от блока питания и клеммный узел распределения | Длину и сечение общей линии и ветвей, допустимый ток соединений, изоляцию и доступ для обслуживания. |
| Материалы для пайки, изоляции и крепления кабеля | Совместимость с соединениями, защиту проходов через мебель и фиксацию без натяжения. |
Понадобятся рулетка, карандаш, инструмент для резки и обработки кромок профиля, дрель или шуруповёрт, инструмент для зачистки проводов и паяльник. Мультиметр используют для измерений доступной низковольтной части, если умеют работать с ним в нужном режиме.
Выбирая белый свет, сравните образцы рядом с одеждой: 2700–3000 K дают тёплый оттенок, 3500 K — промежуточный, 4000 K — нейтральный. Управление выбирают по привычному действию: открытию двери, движению, взмаху или нажатию. Подробное сравнение есть в статье о датчиках для шкафа.
3. Рассчитайте питание для трёх полок
Возьмём условную ленту 24 В с потреблением 12 Вт/м. После подгонки к разрешённым меткам реза на каждую полку требуется по 0,7 м.
На узком экране таблицу можно прокрутить по горизонтали.
| Расчёт | Результат |
|---|---|
| Общая длина: 3 × 0,7 м | 2,1 м |
| Общая мощность: 2,1 м × 12 Вт/м | 25,2 Вт |
| Общий ток: 25,2 Вт ÷ 24 В | 1,05 А |
| Одна полка: 0,7 м × 12 Вт/м | 8,4 Вт, или 0,35 А |
Если один силовой датчик включает все три полки, через него и общий провод проходит 1,05 А, а через ветвь одной полки — 0,35 А. Поэтому блок питания, датчик и общие соединения выбирают по полной нагрузке группы.
Если выбранный производитель рекомендует запас 25%, расчёт составит 25,2 × 1,25 = 31,5 Вт. Затем выбирают реальный номинал блока питания, проверяют его допустимую нагрузку при температуре установки и добавляют потребление управления, если оно питается от этого блока. Коэффициент 1,25 здесь приведён как пример, а не универсальное требование.
Сечение кабеля выбирают по току, длине кабеля, условиям прокладки и падению напряжения. Для общего участка и отдельных ветвей расчёт различается. Более мощный блок питания не увеличивает допустимый ток датчика или контроллера. Подробный расчёт проводов вынесен в материал о сечении кабеля и падении напряжения.
4. Соедините линии параллельными ветвями
Для системы, в которой совместимый датчик управляет низковольтным выходом блока, принцип выглядит так:
Блок питания 24 В DC
│
Совместимый датчик / выключатель
│
Общая пара проводов «+» и «−»
│
Клеммный узел распределения питания
├── отдельная пара «+» и «−» ── лента полки 1
├── отдельная пара «+» и «−» ── лента полки 2
└── отдельная пара «+» и «−» ── лента полки 3
Каждая полка получает питание по своей паре проводов. Токи ветвей складываются в общей части. Питание следующей полки не проводят через дорожки ленты предыдущей: это добавляет им нагрузку и может сделать свет неравномерным.
Схема показывает принцип, не расположение клемм конкретного устройства. Вход, выход, полярность и подключение датчиков сверяют с их инструкциями. Несколько выходов датчиков объединяют только в предусмотренной изготовителем схеме. Этот пример относится к обычной ленте постоянного напряжения, а не к светильникам с драйвером постоянного тока.
Допустимую длину отрезка берут из документации ленты. Совпадение напряжения, резку по меткам, полярность и выбор питания также объясняет руководство LEDVANCE; приведённые там числовые пределы относятся к изделиям производителя.
5. Примерьте свет до окончательного крепления
Для пробы соберите короткий участок с выбранным профилем и рассеивателем. До включения закройте контакты, надёжно закрепите временную сборку и обеспечьте предусмотренное изготовителем безопасное питание. Между изменениями соединений систему отключают.

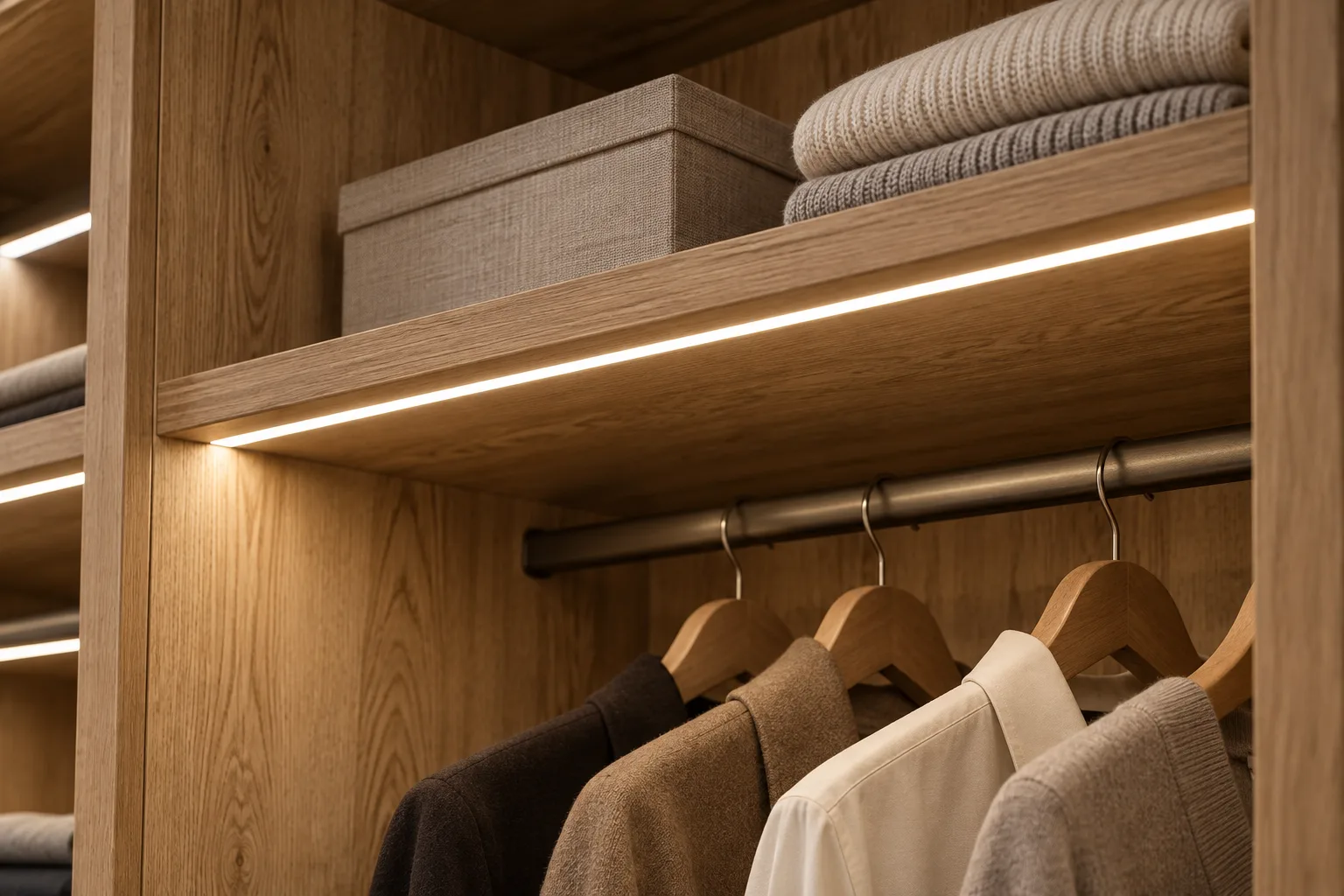

Верните на полку тёмную одежду, светлую ткань и обычную стопку вещей. Посмотрите, освещена ли глубина, не заслонено ли направление света и не попадает ли сама линия в глаза. Сейчас изменить положение профиля проще, чем после сверления.
Затем проверьте датчик с настоящими дверями и наполнением. Для распашного шкафа откройте каждую створку отдельно и обе вместе; для купе попробуйте привычные положения дверей. Если управление удобно и свет попадает куда нужно, можно переносить разметку на остальные участки.

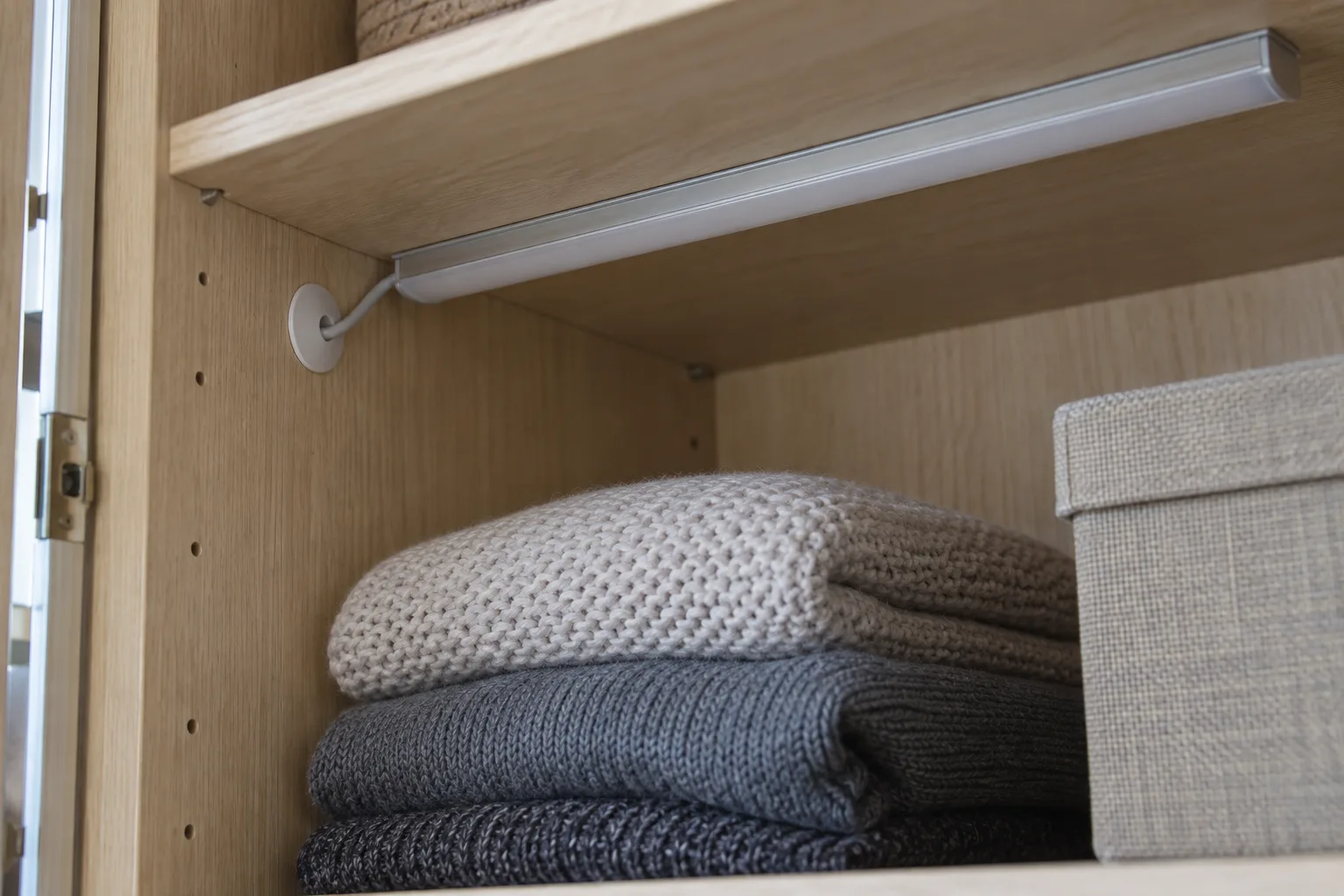

6. Установите профиль, ленту и проводку
- Подготовьте профиль. Отрежьте по размеру, удалите стружку и заусенцы. Примерьте рассеиватель и заглушки, оставив место для выхода кабеля.
- Закрепите корпус и провода. Используйте крепления, подходящие профилю и мебельному основанию. Защитите кабель в отверстиях от острых кромок, уберите его из зон петель и направляющих. Оставьте запас для обслуживания, без свободных петель среди вещей.
- Подготовьте ленту. Режьте по разрешённым меткам. Поворот между профилями выполняйте подходящим соединением, а не острым заломом платы.
- Выполните соединения. Для постоянных соединений в BossDiodov используем пайку: концы жил зачищают, покрывают их и площадки тонким слоем припоя, затем припаивают провода к «+» и «−» в режиме, разрешённом изготовителем. Припой не должен замыкать соседние площадки. Контакты изолируют, кабель фиксируют без натяжения. Штатный сервисный разъём подходит, когда рассчитан на конкретную систему и ток.
- Уложите ленту. Очистите и высушите посадочную поверхность подходящим способом. Закрепите ленту ровно, без растяжения и заломов.
- Соберите ветви и управление. Подключите пары проводов к предусмотренному клеммному узлу. Число и сечение жил в каждом зажиме должны соответствовать его инструкции. Сверьте входы, выходы, полярность и изоляцию, затем установите рассеиватели и заглушки.
Блок питания и управление закрепляют в заранее выбранных доступных местах. В BossDiodov обычно используем блоки IP67; эта степень защиты не отменяет требований к охлаждению. Перед закрытием кабельных каналов сфотографируйте разводку.
7. Проверьте результат с вещами внутри
Включите все линии одновременно. Каждый отрезок должен светиться по длине без заметно тусклого конца. Откройте все створки и достаньте вещи с подсвеченных полок: свет должен попадать на содержимое, датчик — реагировать на нужное действие, а провода — не мешать дверям.
Проверьте систему после работы с обычной нагрузкой. Время прогрева, допустимые температуры и способ их контроля берут из инструкций оборудования. Видимая стабильность света сама по себе не подтверждает правильное охлаждение.
При повреждении кабеля, явном перегреве, мерцании или нестабильном включении прекратите использование до выяснения причины. Отключайте питание без контакта с повреждёнными проводами или открытыми сетевыми клеммами. Для устранения неисправности важен её источник, а не случайная замена блока на более мощный.
Сохраните схему, фото разводки и названия моделей. Эти записи помогут при обслуживании или замене отдельного устройства. Перед такими работами питание отключают и сверяют совместимость нового оборудования.
Удобная подсветка складывается из нескольких согласованных решений: куда направлен свет, как открываются двери, где проходят провода и какую нагрузку выдерживает система. Специалист по мебельной подсветке подбирает их вместе, а не по отдельности.
