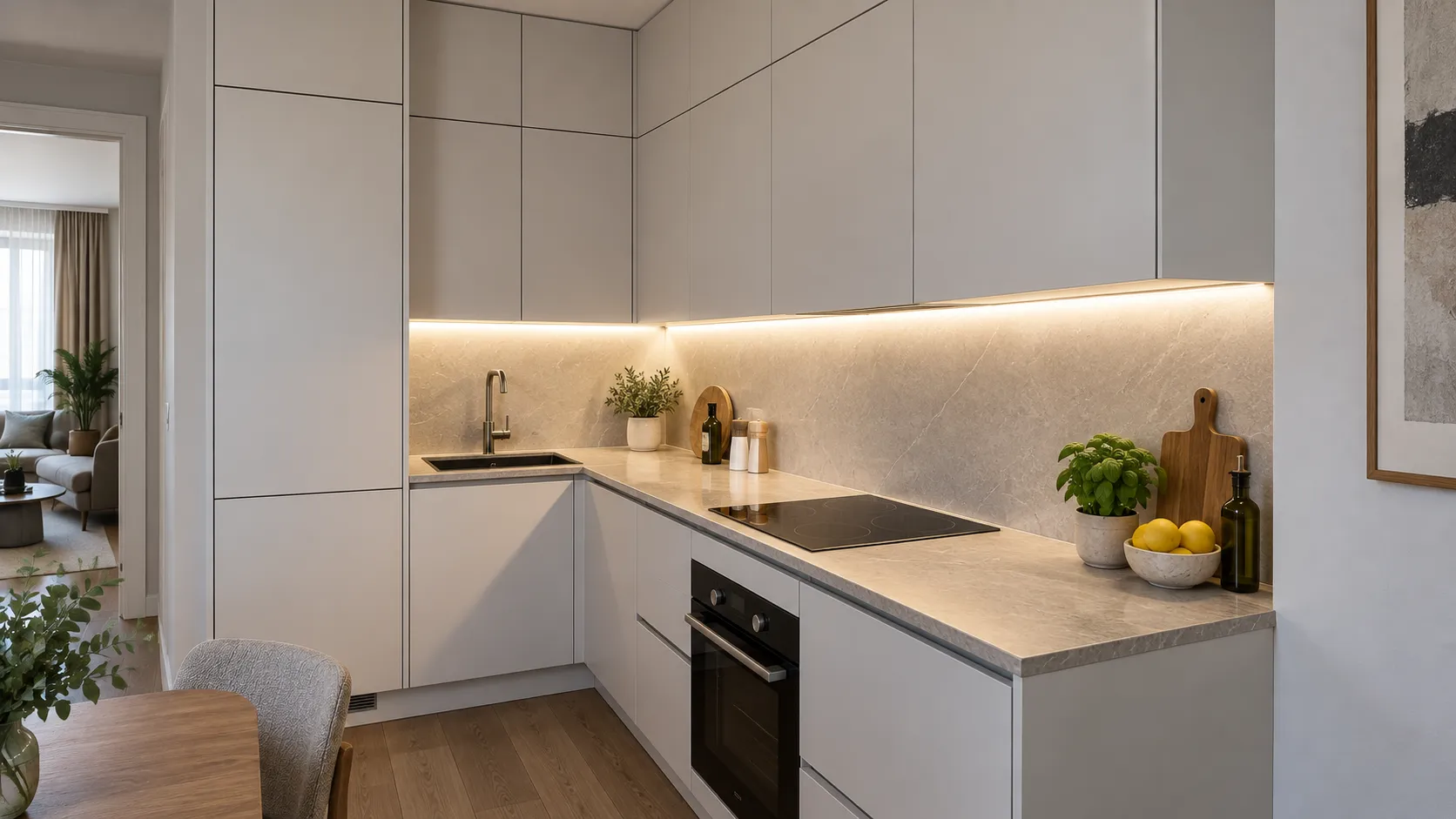

Чтобы сделать подсветку под кухонными шкафами, сначала проверьте, где будет свет и куда пройдут провода, затем выберите ленту с профилем, рассчитайте питание, соберите разрешённую низковольтную часть и проверьте результат на столешнице. В этой инструкции — последовательность для готовой кухни и обычной одноцветной LED-ленты постоянного напряжения. Изготовление мебели, новая сетевая проводка и подключение открытых частей 230 В в неё не входят.
К началу монтажа сетевая часть должна быть готова: её подготовил электрик либо используется заводской закрытый блок питания с готовой вилкой. Во втором случае проверьте выходное напряжение, допустимый ток, полярность и разъём: все они должны подходить к выбранной системе, а изготовитель должен разрешать такое соединение. Если выход не подходит, нужен предусмотренный изготовителем кабель или разъём либо помощь специалиста. Новые розетки, линии и работы с открытой сетью 220/230 В выполняет специалист; корпус блока питания не открывают.
Граница самостоятельной работы: низкое напряжение не отменяет риска короткого замыкания, перегрева и неверной полярности. Если Вы не умеете читать схему, выполнять предусмотренные соединения и проверять их или если паспорт любого компонента требует квалифицированного монтажника, передайте сборку специалисту. Остальные шаги полезны и для того, чтобы правильно подготовить кухню и принять выполненную работу.
1. Проверьте кухню и нарисуйте схему
Измерьте прямые участки под шкафами и нарисуйте их вид снизу. Отметьте вытяжку, секцию с сушкой без сплошного дна, угол, разрывы между секциями, выходы низковольтных проводов и место выключателя или датчика, если планируется сенсорная подсветка на взмах руки. На отдельной схеме обозначьте блок питания, контроллер при наличии и ветви ленты. Это поможет понять, какие участки можно запитать отдельно и как потом добраться до соединений.
Проверьте основание до разметки отверстий: толщину мебельной детали, положение петель, креплений и скрытых проводов по доступной схеме кухни. Если положение скрытой проводки неизвестно, сначала его уточняют. Сверлить наугад нельзя. Для накладного профиля нужно подходящее место крепления; врезной устанавливают в уже подготовленный паз. Переделка мебели в эту последовательность не входит.
До покупки оборудования предусмотрите реально доступное место для блока питания, управления и соединений — например, в обслуживаемом отсеке, а не за несъёмной задней стенкой. Проверьте по паспортам размеры и условия охлаждения. Сетевая часть уже должна быть безопасно подготовлена электриком или представлена подходящим закрытым блоком с вилкой. Низковольтные провода прокладывайте по маршрутам, где их не зажимают дверцы, ящики и крепёж и не повреждают при уборке.
Для работы подготовьте рулетку, разметочный инструмент, инструмент для резки и обработки профиля, зачистки проводов, пайки и изоляции. Расходные материалы, крепёж и способ соединения подберите под конкретные изделия и мебельное основание.
2. Примерьте световую линию у фартука
До сверления приложите реальный профиль с рассеивателем к намеченному месту. У BossDiodov рабочая линия обычно проходит у фартука: подобранный прямой или угловой профиль в наших решениях даёт полезный свет до переднего края столешницы. С этого положения удобно начать примерку, но результат нужно проверить с Вашими шкафами, столешницей и выбранным комплектом.
Для пробы используйте тот же тип ленты, профиль и рассеиватель, которые планируете устанавливать. Включение и длительность пробной работы — строго по инструкции комплекта; при перестановке образца питание отключают. Одна открытая светодиодная лента на катушке не покажет ни нужной равномерности, ни реальных отражений после монтажа.
Встаньте там, где обычно готовите. Поставьте на стол доску, посуду и другие привычные предметы. Проверьте свет у фартука и у переднего края, тени от рук, блики на столешнице. Затем посмотрите на линию с места сидящего человека. На углу и по сторонам вытяжки оцените, не образуется ли заметный тёмный разрыв. Отметьте удачное положение профиля и точку управления.
3. Подберите совместимые ленту, профиль и соединения
Сверьте напряжение ленты, выход блока питания и допустимое питание датчика или диммера. Для описанной схемы нужен источник постоянного напряжения, подходящий выбранной ленте. Схему адресной ленты или светильника с драйвером тока собирают по их отдельным инструкциям.
Проверьте не только наружный размер профиля. Внутри должны помещаться лента, её контактные площадки и предусмотренные выводы проводов; рассеиватель и заглушки должны относиться к этому профилю. Возможность отвода тепла проверяют по требованиям ленты и профиля. Если изготовитель требует установку на профиль, приклеивание ленты прямо к мебели этому требованию не соответствует. Максимальную длину отрезка, места реза и условия монтажа также определяет паспорт конкретной ленты. Эти проверки описаны в рекомендациях Arlight по монтажу.
Степень защиты выбирайте по условиям конкретного места. У влагозащищённой ленты после резки нужно восстановить защиту концов и соединений способом, указанным изготовителем: оболочка самой ленты не защищает открытый срез.
Сразу решите, где будет обслуживаемое соединение. В монтажных соединениях BossDiodov применяет пайку; подходящий штатный сервисный разъём допустим, если он предусмотрен для системы и соответствует току и условиям установки. Для выбора яркости, цветовой температуры и вида ленты есть отдельный разбор: какую LED-ленту выбрать для рабочей зоны кухни.
4. Рассчитайте нагрузку, блок питания и провода
Выпишите из паспорта напряжение и максимальную мощность ленты на метр. Длину считайте по фактическим отрезкам с учётом разрешённых мест реза. Для одноцветной линии:
- мощность ленты: P = длина × мощность на метр;
- ток ленты: I = P / напряжение питания;
- для нескольких ветвей мощности и токи одновременно включённых отрезков складываются.
Учебный пример, не инструкция собрать именно эту модель самому. У Arlight 047869 по паспорту указаны 24 В, максимальные 8 Вт/м, резка в предусмотренных местах и обязательный алюминиевый профиль. Для условного суммарного участка 2,4 м при разрешённом шаге резки расчёт самой ленты, без потребления контроллера, будет таким:
- Pленты = 2,4 м × 8 Вт/м = 19,2 Вт;
- Iленты = 19,2 Вт / 24 В = 0,8 А;
- при требуемом в этом паспорте запасе 25%: PБП ≥ 19,2 Вт × 1,25 = 24 Вт.
24 Вт — только минимальная расчётная мощность по этому примеру, а не автоматически подходящий блок. Нужно учитывать паспорт выбранного блока, место и температуру установки, питание управления и возможные потери. Производитель 047869 требует квалифицированного монтажа, поэтому расчёт не разрешает самостоятельно монтировать этот артикул. Характеристики модели — в паспорте Arlight 047869.
Теперь добавьте выбранное управление. Узнайте его собственное потребление и учтите его при расчёте источника по инструкциям оборудования; неизвестное потребление нельзя принять за ноль. Отдельно сравните ток ленты с пределом датчика или диммера. У многоканального контроллера проверяют каждый канал и общий допустимый ток. Мощный блок питания не увеличивает возможности подключённого к нему датчика.
Реальный блок выбирайте по выходному напряжению, допустимой нагрузке при температуре в месте установки и условиям охлаждения. Расчётные 24 Вт сами по себе ещё не означают, что любой блок с такой надписью подходит. Для других изделий запас берите из их инструкций. Подробнее эти параметры разобраны в статье как выбрать блок питания для LED-ленты.
Как выбрать провода и ветви
Для каждой подводки запишите длину фактической трассы от источника или управления до отрезка ленты и ток, который по ней пойдёт. Например, если те же 2,4 м разделены на две разрешённые ветви по 1,2 м, каждая потребляет до 9,6 Вт, или 0,4 А при 24 В. Общий провод, питающий обе ветви ленты, несёт 0,8 А. На участке от блока до контроллера нужно дополнительно учесть потребление самого контроллера.
По этим данным выбирают материал и сечение жил: сначала проверяют допустимый ток при выбранном способе прокладки, затем падение напряжения. Учитывается вся цепь по проводу к ленте и обратно. Если известны ток и сопротивление этой цепи, падение находят как ΔU = I × R; сопротивление берут для выбранного провода и его длины. При использовании таблицы или калькулятора изготовителя уточните, какую длину он запрашивает: маршрут в одну сторону или полную длину цепи.
Напряжение, дошедшее до ленты, должно оставаться в пределах её паспорта. Чем длиннее провод и выше ток, тем важнее эта проверка. При чрезмерном падении пересматривают сечение, длину трассы или схему питания ветвей. Универсальное сечение без этих данных выбрать нельзя; произвольный процент потерь тоже не заменяет паспортный допуск.
Не соединяйте катушки одну за другой, обходя ограничение длины участка. Точки подачи питания должны соответствовать документации именно выбранной модели. Например, если в паспорте отдельно питают каждый участок до пяти метров, нельзя получить десять разрешённых метров, просто последовательно соединив две катушки. Arlight рекомендует проверять допустимую длину, полярность, теплоотвод и питание каждого участка.
Если нужно проверить саму арифметику нагрузки, тока и запаса, используйте расчёт блока питания для LED-ленты. Выбор исполнения источника и расчёт его нагрузки решают разные задачи.
5. Подготовьте низковольтную часть без питания
У готового блока с сетевой вилкой выньте её из доступной сухой розетки до начала сборки. Для стационарно подключённой системы способ безопасного отключения заранее определяет специалист. Исключите случайное включение во время работы: выключения датчиком, пультом или диммером для обесточивания недостаточно. Перед резкой и приклеиванием выполните предварительную проверку ленты по её паспорту: размотайте её из катушки и обеспечьте требуемый теплоотвод. Если профиль обязателен уже при проверке, проверяйте ленту в профиле. Время пробного включения также берите из инструкции. После проверки снова отключите питание. Указание проверить ленту до монтажа есть, в частности, в паспорте 047869.
Перенесите размеры на ленту и режьте только по обозначенным меткам. На углу предусмотрите отдельные отрезки с проводной перемычкой по схеме: плату ленты нельзя складывать острым заломом. Разложите отрезки и провода на рабочем месте в том порядке, в котором они будут установлены. Подпишите ветви и полярность с обоих концов проводов.
Подготовьте жилы инструментом для зачистки, не повреждая их. Если соединение паяное, заранее наденьте предусмотренную изоляцию, например подходящую термоусадочную трубку. Припаяйте провода к предназначенным для этого площадкам по инструкции ленты, соблюдая обозначения «+» и «−». Не допускайте перемычек припоя между контактами; подготовку площадок и режим пайки возьмите из документации изделия. Изолируйте каждое соединение, а во влагозащищённой системе восстановите защиту указанным изготовителем способом.
Соберите цепь по нарисованной схеме: выход блока питания, вход и выход управления, затем ветви ленты. При предусмотренном схемой разветвлении положительный провод каждой ветви одноцветной ленты соединяют с «+» соответствующего выхода, отрицательный с «−». Так ветви получают питание параллельно, а не через предыдущий отрезок ленты. Маркировку входов и выходов самого управления сверяйте с его инструкцией. Используйте разрешённые кабели и соединения. До закрепления убедитесь, что длины проводов хватает для обслуживания и что натяжение не будет передаваться на паяные площадки. Любую резку, пайку и переделку соединений выполняйте только при отключённом питании.
6. Закрепите профиль, ленту и провода

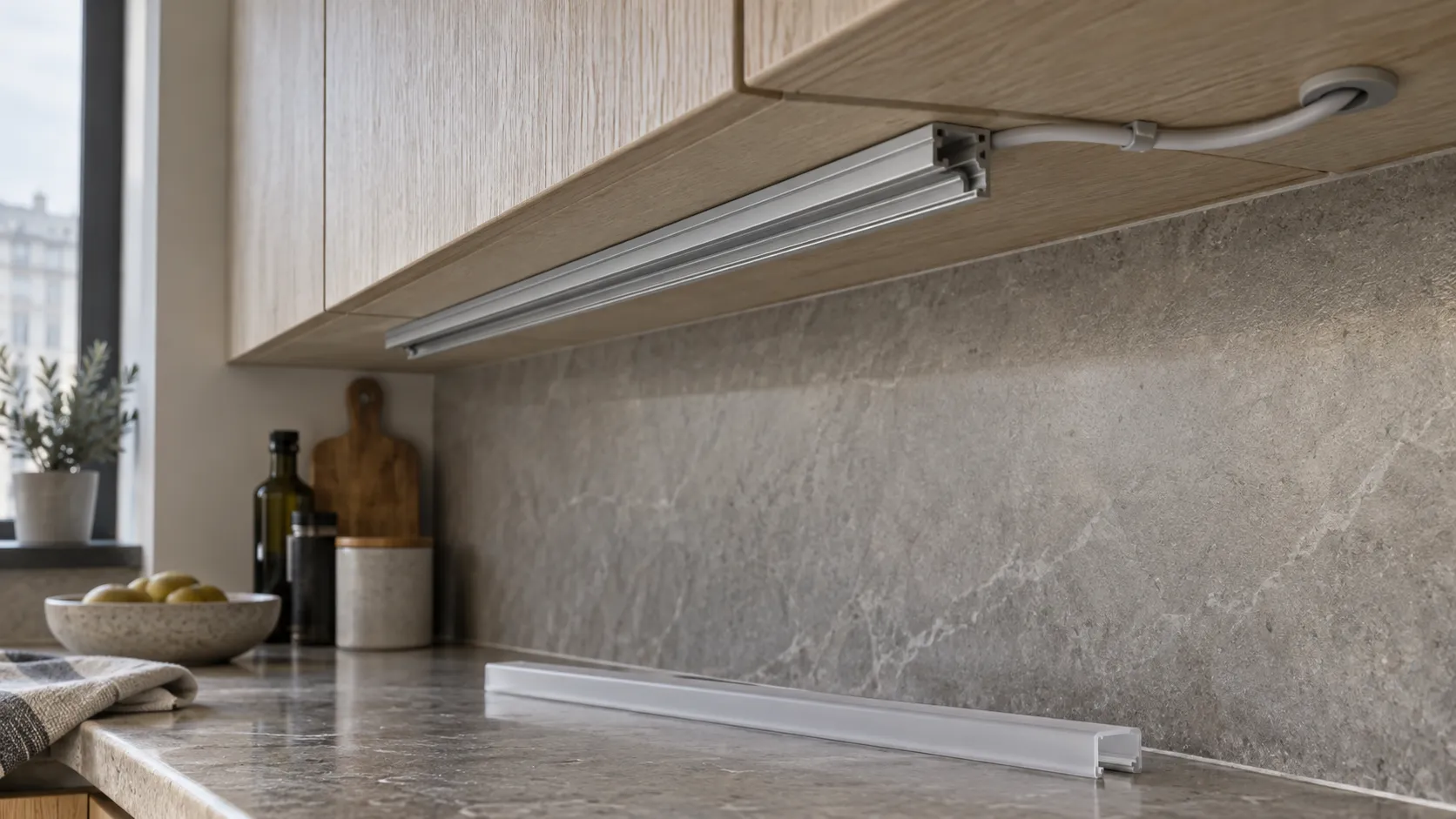

Перенесите проверенную разметку на мебель. Отрежьте профиль по размеру, снимите заусенцы и обработайте места выхода кабеля: провод не должен касаться острой кромки. Подготовьте предусмотренные заглушки и защитные элементы ввода. Крепёж выбирайте под профиль, материал и толщину основания, чтобы он держал линию и не проходил мебель насквозь.

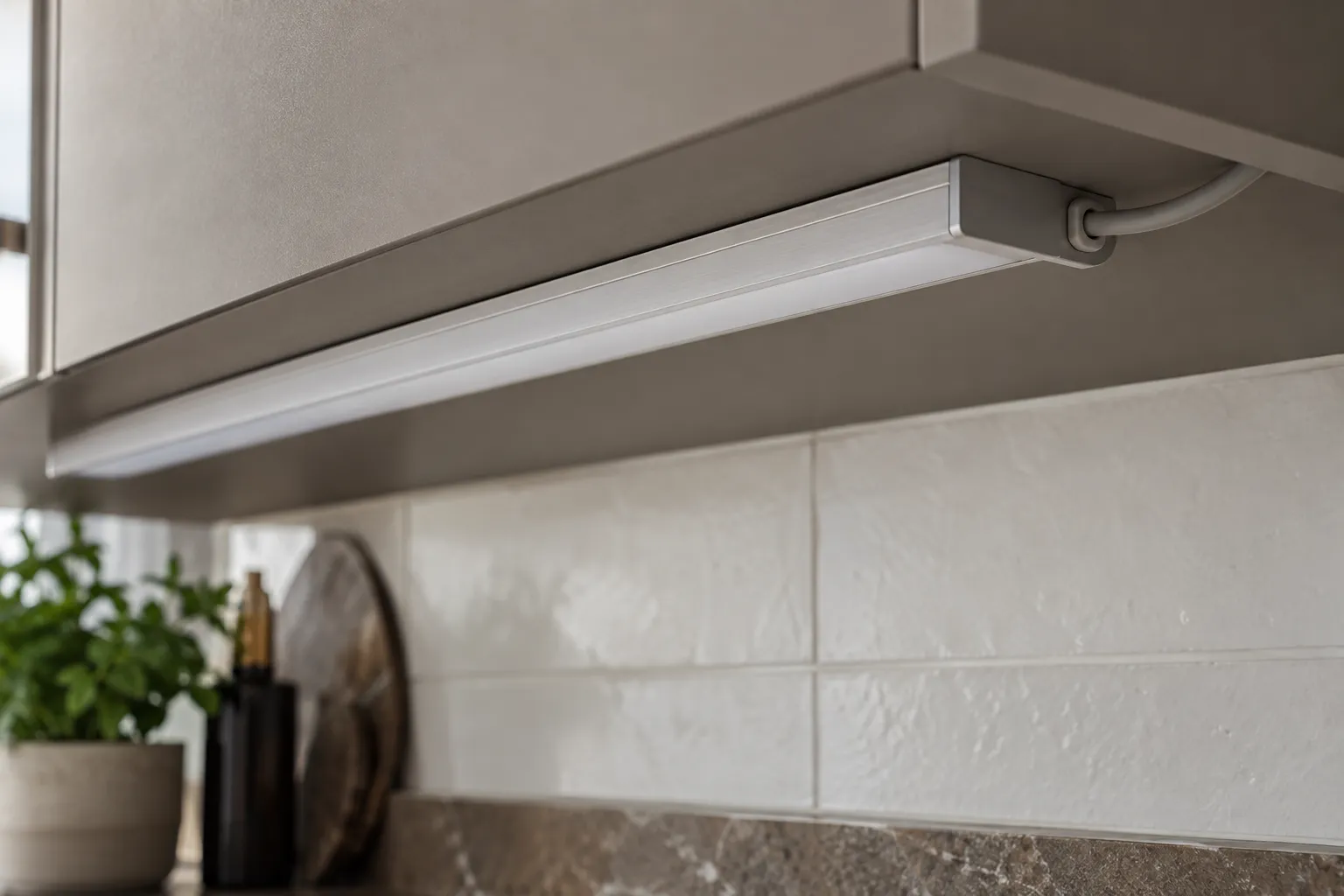

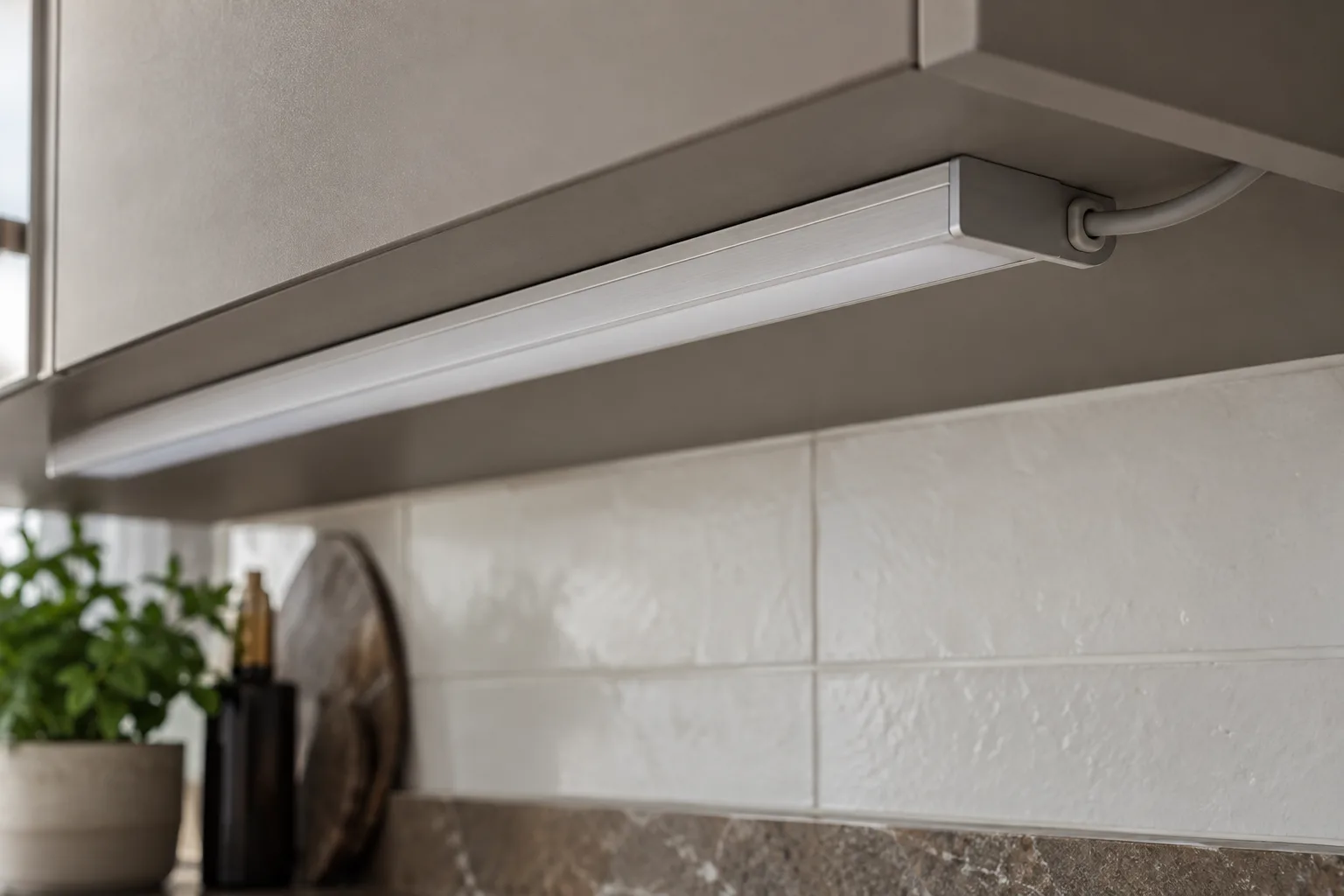

Закрепите профиль по его инструкции. Затем уложите и зафиксируйте провода по намеченным трассам. У паяных соединений закрепите провод так, чтобы случайное движение кабеля не тянуло контактную площадку ленты. Проверьте открывание всех фасадов и ящиков рядом с трассой.
Очистите и полностью высушите посадочную поверхность профиля способом, допустимым для его покрытия и клеевого слоя ленты. Снимайте защитную подложку постепенно и укладывайте ленту без натяжения, перекосов и острых сгибов. Способ прижатия берите из инструкции, не давите инструментом на светодиоды и другие элементы. Не перекрывайте лентой подвижный стык мебели.
Установите и закрепите блок питания в выбранном доступном месте по его инструкции, соблюдая условия охлаждения и необходимые расстояния. Подготовленную сетевую часть сохраняйте закрытой. Закрепите соединения и управление, проверьте изоляцию и установите предусмотренные заглушки и рассеиватель. Финальную световую проверку проводят уже в собранном профиле.
7. Проверьте свет и рабочий режим
Контроль перед первым включением: сравните все соединения со схемой, проверьте полярность, подключение ветвей, фиксацию кабеля и отсутствие оголённых контактных площадок. Убедитесь, что БП закреплён и расположен по своей инструкции. Только после этого подавайте питание предусмотренным способом. Если есть сомнения в соединениях, сначала проверьте их со специалистом, а не включайте систему «для пробы».

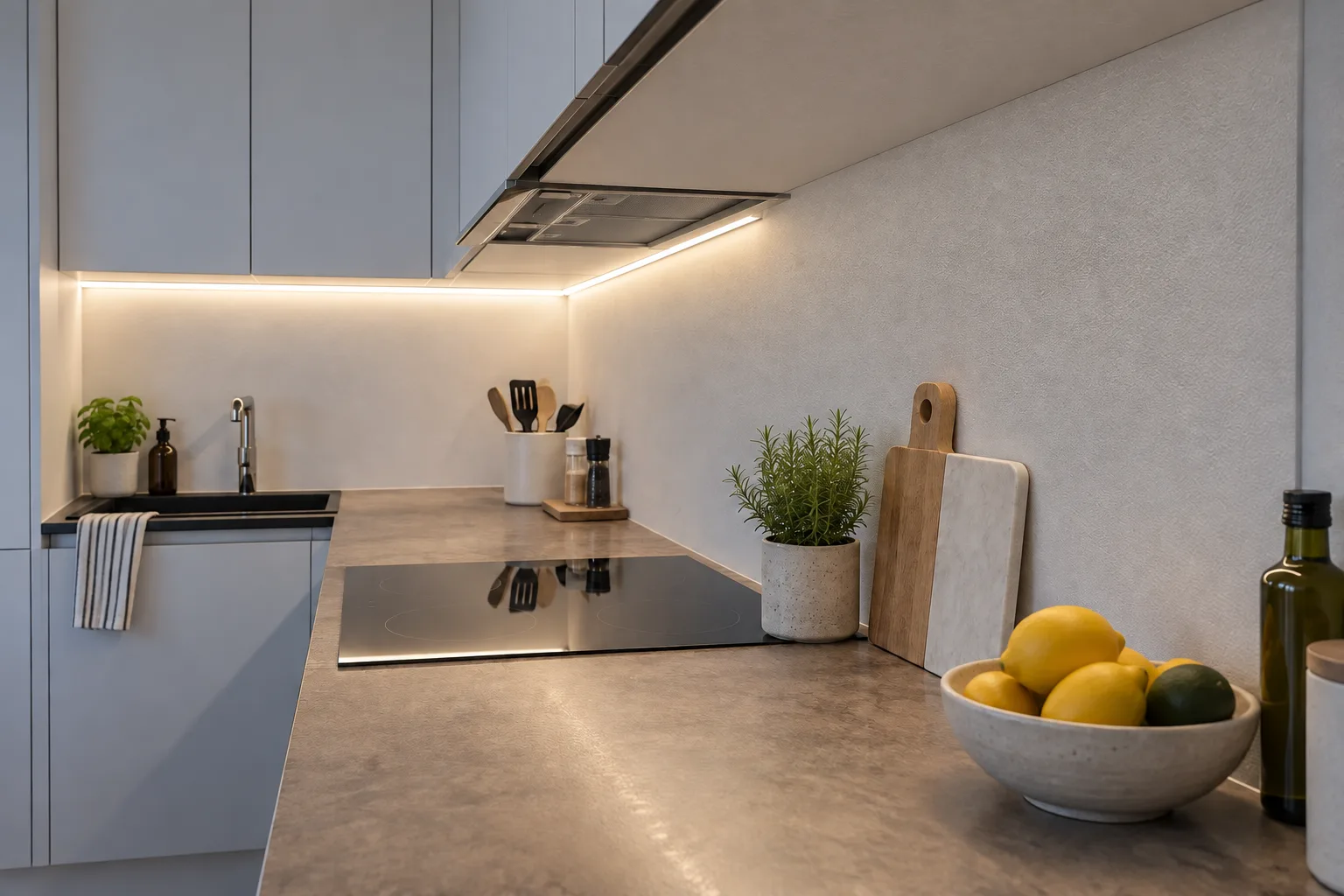

Проверьте всю рабочую поверхность: участки у вытяжки, угол, стыки профилей и дальние концы линии. Свет должен выполнять задачу, ради которой Вы выбрали положение образца. Посмотрите на столешницу с привычных мест и проверьте, не мешают ли отражения во время работы.
Проверьте включение, выключение и весь выбранный диапазон яркости. Если установлен датчик руки, сделайте намеренный жест, затем обычные движения при готовке: посуда и проходящая рука не должны вызывать нежелательных переключений. Режим и положение датчика уточняйте по его инструкции.
Дайте системе поработать со всеми предусмотренными ветвями на выбранной максимальной рабочей яркости до установившегося режима. Время проверки, допустимые температуры и способ их контроля возьмите из паспортов ленты, блока и управления. Температуру проверяют в указанных изготовителем точках предусмотренным способом; если такая проверка требует недоступных Вам навыков или оборудования, её завершает специалист. Оцените стабильность света и отсутствие самопроизвольных отключений.
При запахе от оборудования, повреждённой изоляции, явном перегреве или самопроизвольных отключениях обесточьте систему и прекратите проверку. До выяснения причины монтаж нельзя считать завершённым.
8. Оставьте доступ и сохраните схему
Блок питания, управление и обслуживаемые соединения должны оставаться доступными. Проверьте, что рассеиватель снимается, а к соединению можно добраться без разборки кухни. Подпишите ветви, сохраните схему с длинами отрезков и проводов, маркировки устройств и их инструкции. Фото проводки до окончательного закрытия поможет понять её маршрут при обслуживании.
Несколько частых ошибок проще понять по их последствиям:
- Дальний конец светит слабее. Среди возможных причин — падение напряжения в подводке или превышение допустимой длины ленты. Проверяют расчёт и схему питания, а не повышают напряжение наугад.
- На столешнице заметны резкие световые пятна или мешающие блики. На результат влияют положение линии, профиль и рассеиватель вместе. Поэтому образец проверяют в сборе до крепления, а не выбирают только ленту по яркости.
- Контакт пропадает после движения провода. Соединение может испытывать натяжение или быть выполнено неправильно. Механическая фиксация кабеля и доступ к стыку нужны не меньше, чем сама пайка.
Если на любом шаге выяснилось, что нет безопасно подготовленного питания, нельзя обслуживать блок или паспорт требует профессиональной сборки, не продолжайте монтаж самостоятельно. Пришлите фото кухни или задайте вопрос в MAX либо Telegram. В BossDiodov поможем продумать линию, питание и монтаж на подготовленном основании в Москве и Московской области.
