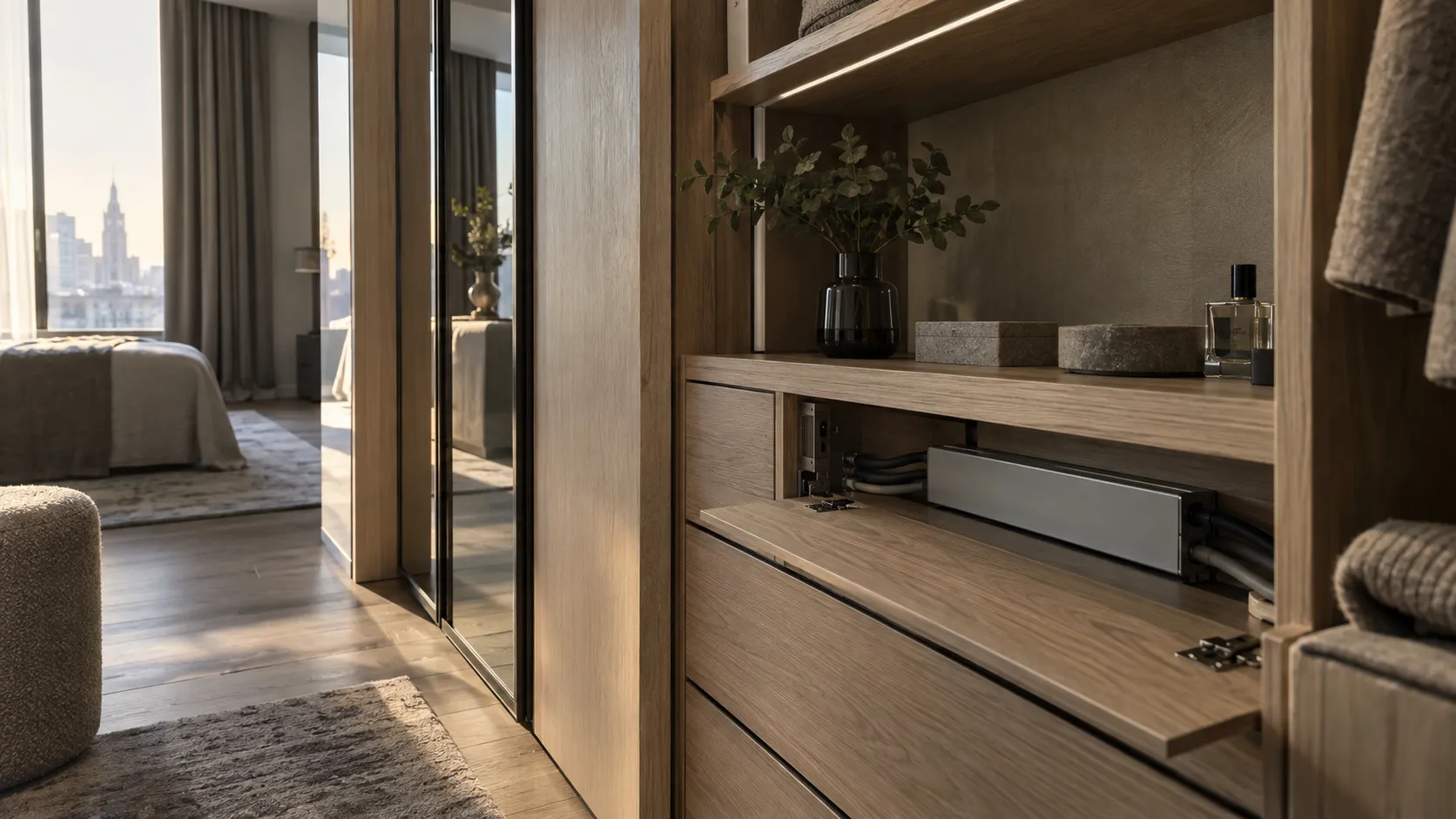

Блок питания для LED-ленты подбирают не по максимальному числу ватт на коробке. Сначала сверяют выходное напряжение с лентой, затем рассчитывают нагрузку и проверяют работу блока в месте установки. В нише нужны подходящий отвод тепла и доступ для замены, в спальне дополнительно оценивают слышимый звук на разных уровнях яркости.
Какое питание нужно Вашей ленте
На ленте или в её паспорте указано рабочее напряжение: например, 12 В DC или 24 В DC. Буквы DC означают постоянное напряжение. Блок подбирают с таким же выходом: для ленты 24 В нужен выход 24 В. Более высокое напряжение не служит запасом мощности и может повредить ленту.
У подходящего источника есть режим постоянного напряжения, обозначаемый CV. Он поддерживает заданное напряжение при изменении нагрузки в допустимых пределах. Слово «LED-драйвер» встречается у разных устройств: так могут называться и источники постоянного тока, CC, предназначенные для других светодиодных нагрузок. Для специального LED-изделия тип питания определяют по его документации.
В магазине блок питания могут называть трансформатором. При покупке всё равно смотрят выходные параметры: трансформатор для галогенных ламп не становится подходящим питанием для LED-ленты только потому, что на нём тоже написано «12 В». На корпусе блока также различают вход INPUT, к которому относится сеть 220/230 В, и низковольтный выход OUTPUT для ленты.
В типовом импульсном блоке сетевое переменное напряжение сначала выпрямляют и фильтруют. Электронный ключ преобразует его в высокочастотные импульсы, трансформатор передаёт энергию на выходную сторону, а последующие выпрямление и фильтрация формируют DC-выход. Обратная связь регулирует преобразование, чтобы удерживать заданный выход в допустимом режиме. Такой принцип показан в учебном материале Analog Devices, рисунок 9.22. Это функциональное описание, а не схема любого блока: конкретное исполнение, развязку и защиты проверяют по модели. Вскрывать сетевой корпус для подбора или ремонта не требуется.
Что означают ватты на корпусе
Мощность на этикетке — это допустимая выходная нагрузка при определённых условиях, а не постоянное потребление ленты. Например, три метра ленты по 10 Вт/м потребляют около 30 Вт в паспортном максимальном режиме, хотя подключённый источник может быть рассчитан на больший ток. Для нескольких одновременно работающих зон складывают нагрузки и отдельно учитывают управление. Подробные формулы — в расчёте блока питания.
После этого сравнивают нагрузку с доступной мощностью в месте установки. Важны температура рядом с блоком и диапазон входного напряжения, при которых производитель разрешает полную нагрузку. При других условиях допустимая мощность может снижаться. Такие зависимости, а также отдельное ограничение температуры корпуса можно увидеть, например, в паспорте семейства MEAN WELL HLG-120H. Конкретные пределы относятся к выбранной модели.
Поэтому запас выбирают после расчёта и проверки условий. Универсальное правило «добавить 20–30%» не заменяет паспорт: более мощному блоку тоже нужно отводить тепло. Если номинал уже указан как выходная мощность, дополнительно уменьшать его на величину КПД не требуется. КПД нужен для оценки потребления из сети и тепла, выделяемого при преобразовании энергии.
При включении у источника бывает кратковременный пусковой ток на сетевом входе. Он отличается от постоянного тока ленты на DC-выходе. MEAN WELL описывает такой импульс и отдельно обращает внимание на одновременный запуск нескольких источников. Поэтому ток ленты в амперах не позволяет сам по себе подобрать выключатель или определить, сколько блоков можно включать вместе. Электрик проверяет пусковые параметры точных моделей и допустимую коммутацию. Универсального номинала автомата для любой подсветки нет.
Как корпус связан с местом установки

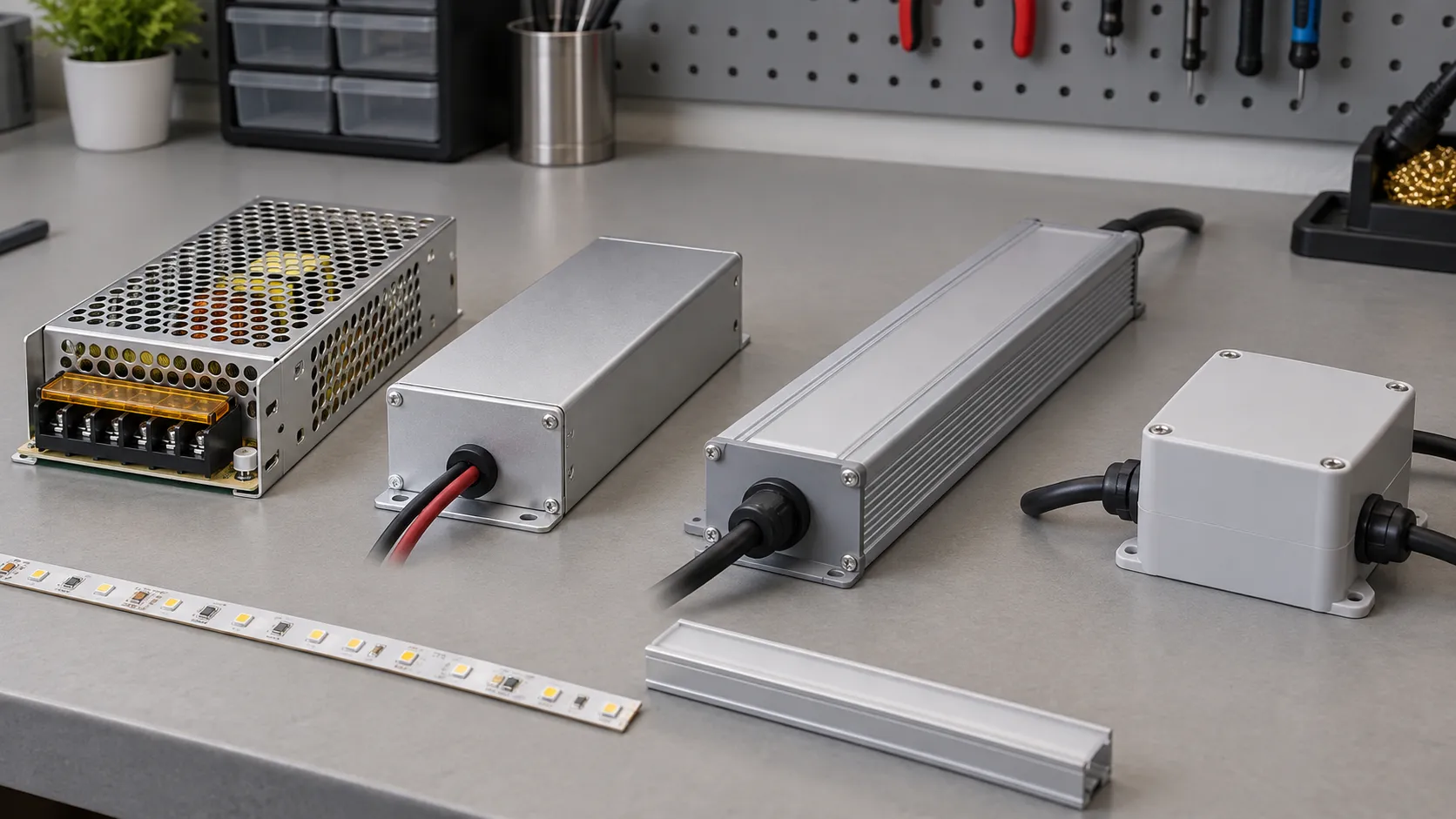

Удобный формат зависит от того, куда ставят источник и как к нему подходят провода.
На узком экране таблицу можно прокрутить по горизонтали.
| Исполнение | Что оно меняет при выборе |
|---|---|
| Адаптер со штекером | Удобен для совместимой готовой подсветки. Кроме подходящего напряжения и достаточной мощности нужны совместимые разъём и полярность: одинаковая форма штекера ещё не гарантирует правильное расположение «плюса» и «минуса». |
| Стационарный блок с выводами или клеммами | Позволяет разместить питание отдельно от ленты. Нужны подходящее крепление, место для проводов и защищённые соединения. |
| Блок для DIN-рейки | Имеет смысл, когда питание размещают в подготовленном щите или шкафу. Возможность крепления на рейку не отменяет проверки места и охлаждения. |
В BossDiodov для стационарных низковольтных систем обычно выбираем блоки питания IP67, сохраняя доступ для обслуживания. Цифра 6 означает пыленепроницаемую оболочку, 7 — испытание временным погружением по установленным условиям. Эта маркировка не доказывает, что блок можно оставить под дождём, перегреть или залить его соединения: паспортные условия всей установки проверяют отдельно.
Защита корпуса блока не распространяется автоматически на соединения ленты и проводов. Их исполнение подбирают отдельно для своей среды. И сам по себе IP67 ничего не говорит о температуре, которую выдерживает источник, или о его шуме.
Почему охлаждение и доступ стоит продумать вместе

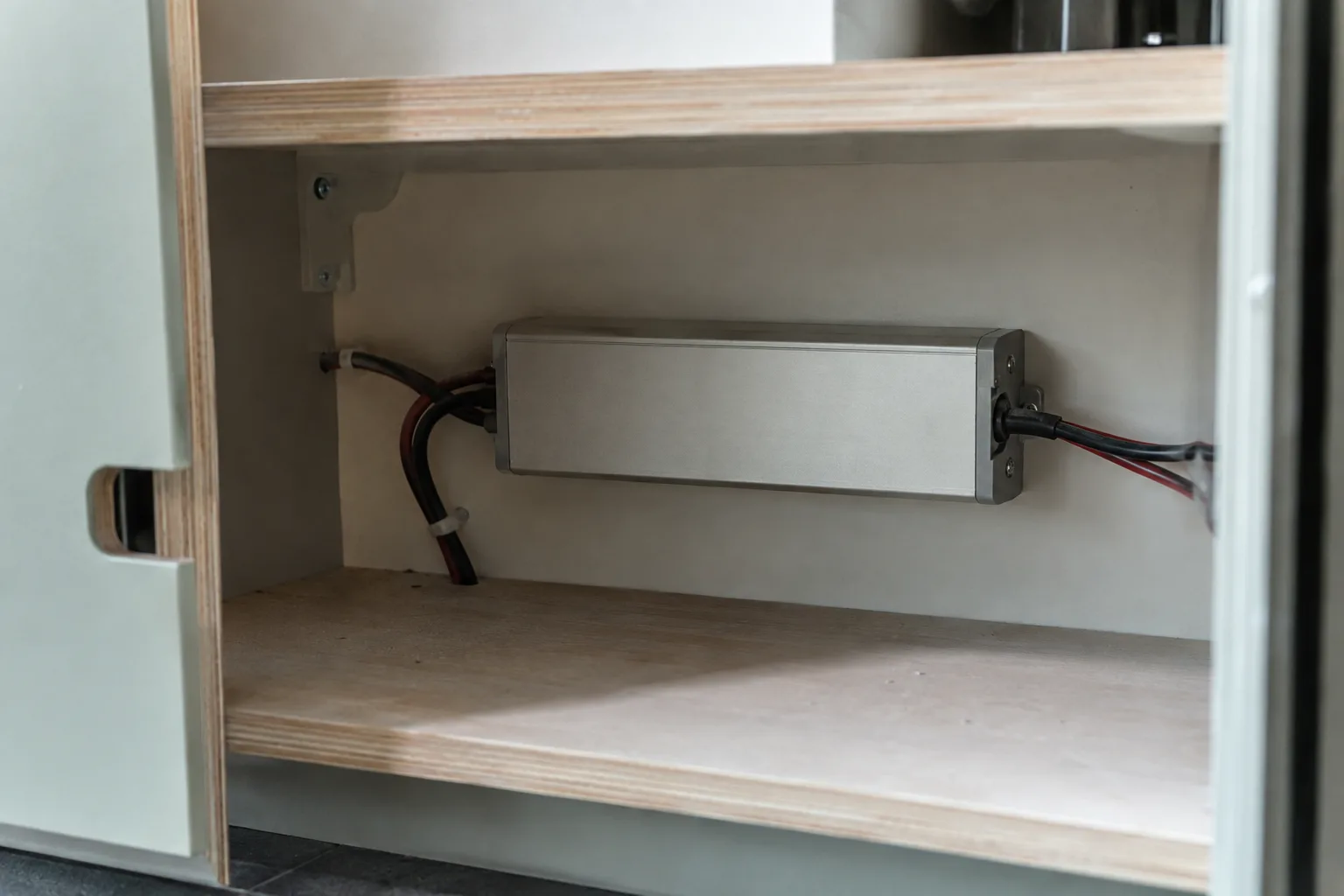

Даже в сухой комнате место может оказаться тяжёлым для блока: например, закрытая мебельная полость, где рядом работают другие нагревающиеся устройства. Свободного места по длине недостаточно. Нужны условия отвода тепла, предусмотренные производителем, и допустимая температура окружающего воздуха. Оценка рукой «корпус горячий» не заменяет проверку температурного режима.

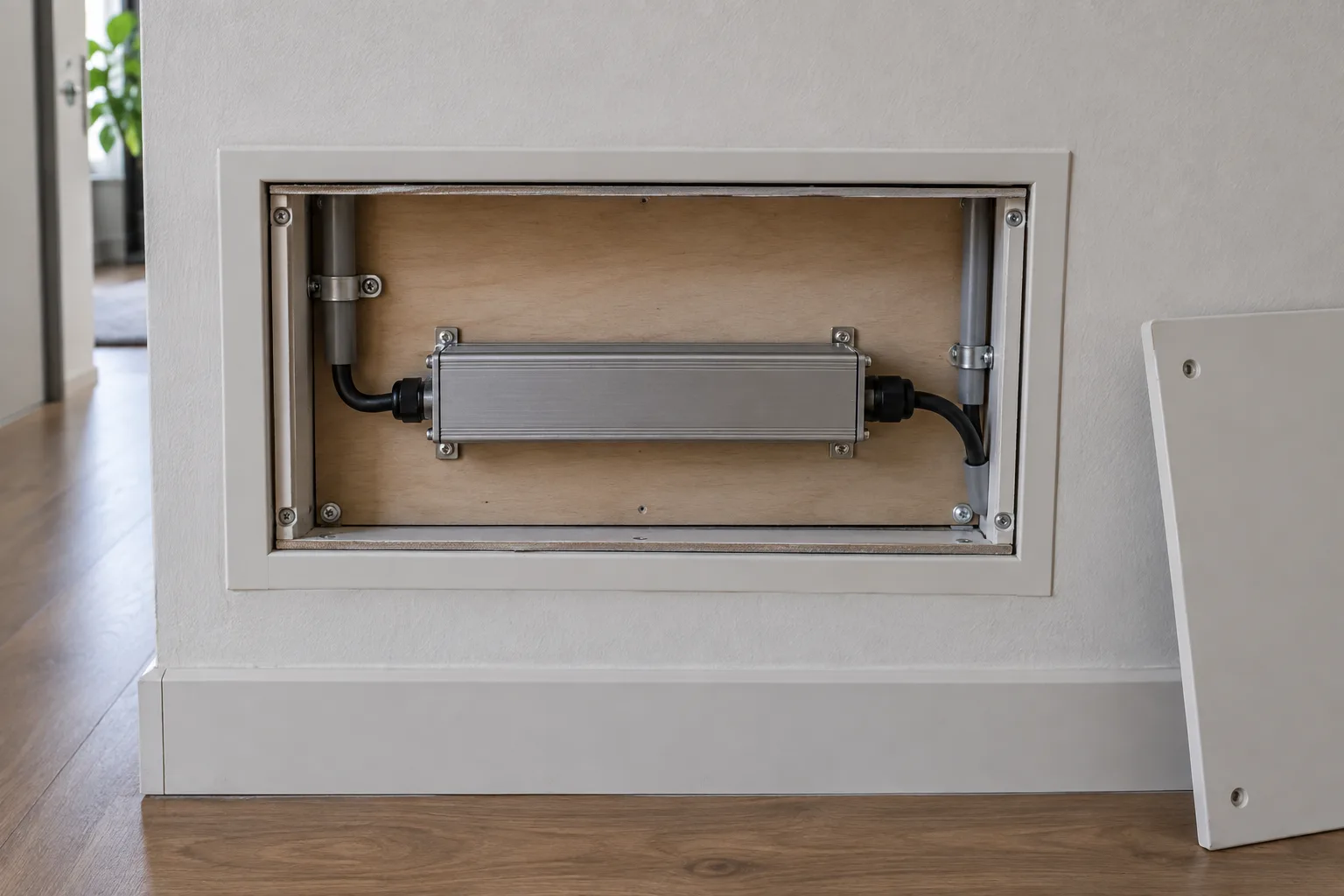

Габариты рассматривают вместе с кабельными выводами и способом замены. Узкий блок должен не только пройти в отверстие при установке: его должно быть возможно достать и после завершения отделки. Сервисный люк, доступная полка или другое заранее предусмотренное место позволяют обслужить питание без разбора потолка или мебели. Замуровывать источник и окружать его теплоизоляцией нельзя.
Для спальни или тихого кабинета проверьте работу всей связки при полной яркости и глубоком приглушении. Даже без вентилятора электронные компоненты некоторых импульсных блоков могут издавать слышимый звук. Power Integrations разбирает механизм такого шума. IP67 и отсутствие вентилятора сами по себе не гарантируют тишину.
Что меняется, если свет нужно регулировать
Если Вы хотите менять яркость, цвет или оттенок белого, питание выбирают вместе с управлением. Яркость обычной ленты можно регулировать низковольтным диммером после блока питания либо через специальный вход самого блока, если он предусмотрен. Цвет и оттенок белого регулирует совместимый контроллер. Устройства подбирают под конкретную схему по документации.
Для отдельного контроллера важны рабочее напряжение, допустимый общий ток и ток каждого силового канала. У цветной ленты каналы управляют отдельными цветами; у CCT-ленты с регулируемым белым отдельно работают тёплый и холодный белый. Мощного блока недостаточно, если один из каналов контроллера перегружен.
У блока со входом регулировки проверяют поддерживаемый сигнал и схему подключения. Даже внутри одной серии версии могут различаться функциями и защитой корпуса, поэтому нужна полная маркировка выбранного изделия. Наличие настенного регулятора яркости перед блоком также требует подтверждённой совместимости: обычный блок не становится диммируемым от одного добавления регулятора. Совместимость способа регулировки и отсутствие слышимого шума оценивают отдельно.
Когда удобнее несколько блоков
Если подсветка находится в удалённых друг от друга зонах, выбор затрагивает и расположение питания. Один общий источник уменьшает число устройств, но может потребовать длинных низковольтных линий. Несколько источников позволяют разместить питание ближе к своим участкам, если для каждого есть подходящее доступное место.
Более мощный блок с тем же напряжением сам по себе не исправляет потери в длинном кабеле. Для равномерного свечения отдельно выбирают длину и сечение линий, распределение ветвей и точек питания. Причину и расчёт потерь объясняет материал о кабеле и падении напряжения. Выходы разных блоков нельзя произвольно соединять, чтобы сложить их мощность: в обычной раздельной схеме каждый источник питает свой участок.
Возможность одновременного включения нескольких блоков электрик проверяет по их пусковым параметрам, подготовленной линии и защите. Подключение к открытой сети 220/230 В выполняет квалифицированный специалист.
Если нужна замена или подбор под задачу
Если выбираете замену для уже установленной подсветки, полезна диагностика всей цепи: причина неисправности определяет, достаточно ли заменить сам источник. Вопросы размещения питания и подключения также входят в общий разбор монтажа LED-подсветки.
Если нужно заменить блок питания, пришлите фото его маркировки или места установки в Telegram или MAX. В BossDiodov проверим напряжение, нагрузку, охлаждение и управление и выполним согласованный монтаж LED-подсветки в Москве и Московской области.
