Диагностика и ремонт LED-подсветки
Сначала исключите опасную неисправность
При запахе перегрева, оплавлении, воде в соединении или срабатывании защиты прекратите пользоваться подсветкой. Не трогайте повреждённые узлы под напряжением. Открытый блок питания, сетевые клеммы и неизвестная система 220/230 В не подходят для самостоятельной диагностики.
Без разборки можно записать, что именно происходит и в каком режиме. Если безопасно доступны этикетки оборудования, сфотографируйте их. Не тяните провод из ниши ради фотографии.
Выберите ветку по симптому
На узком экране таблицу можно прокрутить по горизонтали.
| Симптом | С чего начать | Подробно |
|---|---|---|
| Вся линия выключена или тёмный участок | Масштаб отказа, питание, управление, граница участка | диагностика ленты без свечения |
| Вспышки или неустойчивая яркость | Режим возникновения и общий для участков узел | разбор мигающей ленты |
| Нагревается или шумит блок | Нагрузка, место установки, режим диммирования | разбор нагрева и шума блока питания |
| Неверный цвет, пропадает канал или эффект | Тип ленты и совместимость управления | диагностика неправильных цветов RGB |
Если конец постепенно тускнеет, сначала рассматривают падение напряжения в проводе и дорожках, а не «изношенность последних диодов». Если лента отходит от основания и греется, проверяют монтаж и теплоотвод. Эти признаки могут сочетаться: они не доказывают одну причину автоматически.

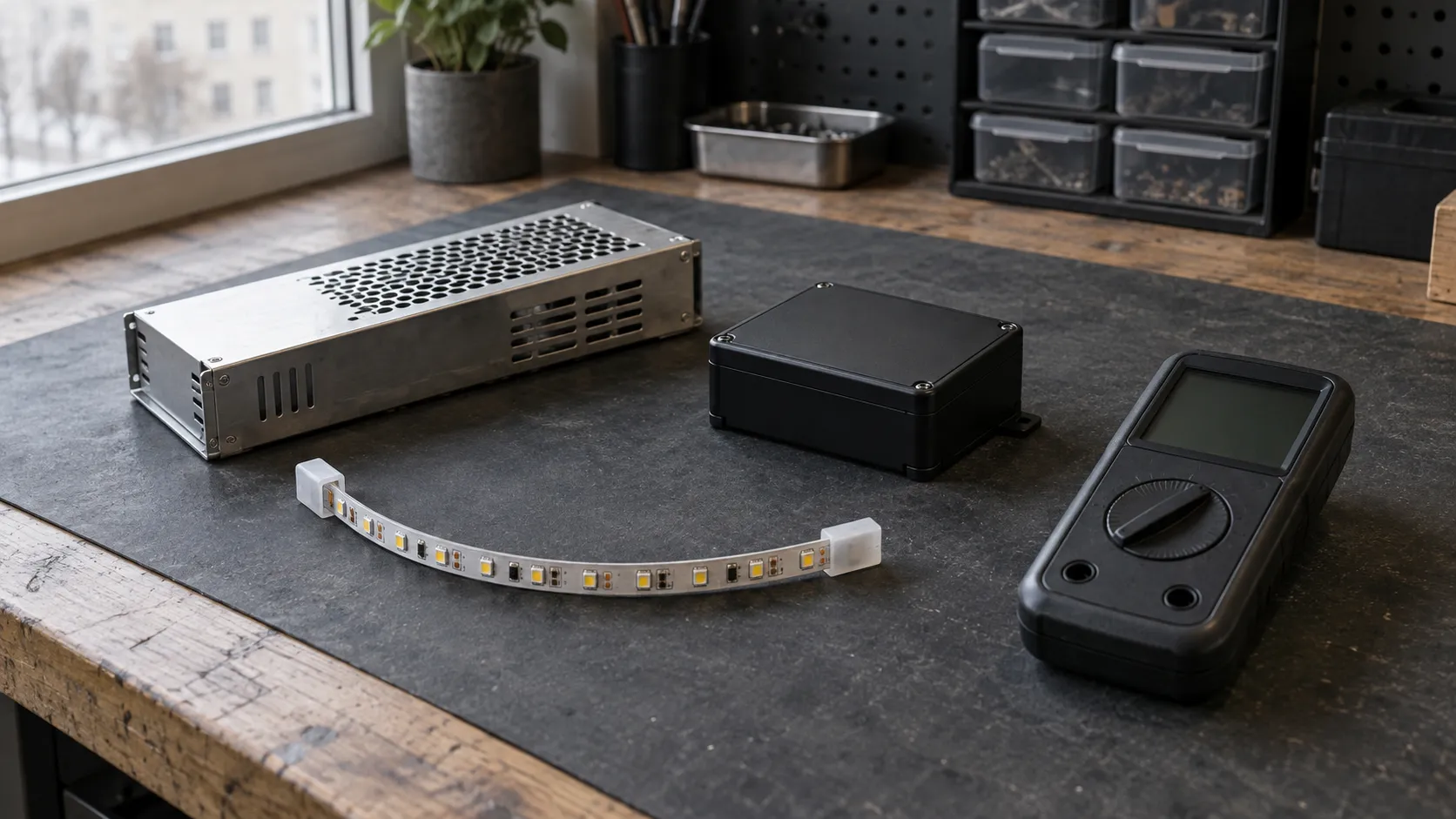

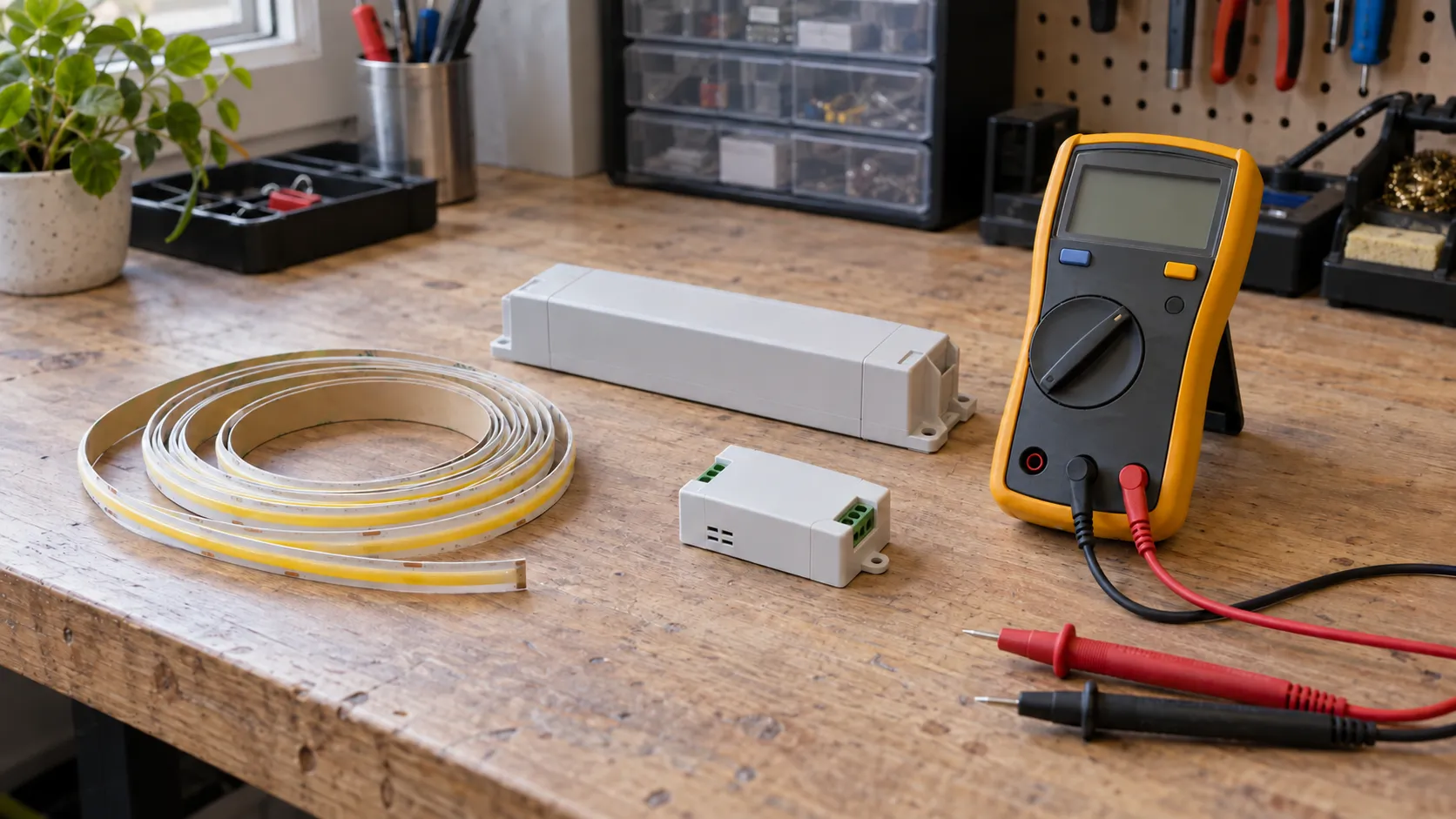

Порядок проверки от источника к нагрузке
В исправной системе согласованы напряжение блока, тип ленты, мощность, выходы управления и допустимая длина каждой ветви.1 Начните с записанной схемы, даже простой: какой блок питает какой контроллер и какие линии от него отходят.
Специалист последовательно проверяет напряжение и поведение под нагрузкой, состояние кабелей, работу управления и отдельные участки. Напряжение на ненагруженном выходе само по себе не доказывает исправность блока. Возможность работы под полной нагрузкой и допустимая температура зависят от документации модели.2
При самостоятельной работе измерения допустимы только на заведомо изолированной низковольтной стороне, с закрытой сетевой частью и при умении пользоваться прибором. Мультиметр в режиме измерения тока нельзя подключать поперёк выхода блока: это создаёт короткое замыкание. При сомнении ограничьтесь наблюдением и передайте измерения специалисту.
Когда не работает только приложение или Алиса
Проверьте штатную кнопку или пульт, затем приложение производителя. Если свет работает локально, сначала проверяют связь, учётную запись, шлюз и привязку, а не силовую часть. Если не работает и локально, проблема может находиться раньше в цепочке.
Не делайте сброс всего оборудования до фиксации схемы и привязок. Он может удалить рабочие настройки, но не восстановит повреждённое питание или провод. Повторную настройку выполняют по инструкции конкретного контроллера.
Сначала причина, затем ремонт
Потемневшую пайку недостаточно закрыть новой изоляцией. Воду недостаточно высушить, не устранив путь её попадания. Отслоившуюся ленту недостаточно прижать обратно, если основание загрязнено или нарушен тепловой режим. Ремонт должен устранить условия отказа, после чего проверяют систему во всех обычных режимах.
Для заказа диагностики и ремонта LED-подсветки подготовьте видео симптома, фото маркировок и места установки, длины линий и сведения о последних изменениях. Общие расчёты и инструкции находятся в разделе монтажа, подключения и расчётов.
