Почему мигает или мерцает светодиодная лента
Опишите мигание до разборки
Полезны четыре наблюдения: вся ли система меняет яркость, возникает ли это сразу, связано ли с диммированием и были ли изменения в схеме. Короткое видео при обычном режиме поможет показать симптом специалисту. Но не нужно шевелить провод под напряжением, чтобы вызвать неисправность повторно.
При треске, запахе, следах перегрева, влаге или срабатывании защиты подсветку отключают. В таком состоянии нельзя продолжать тесты сменой цветов и яркости.
Если мигает вся линия

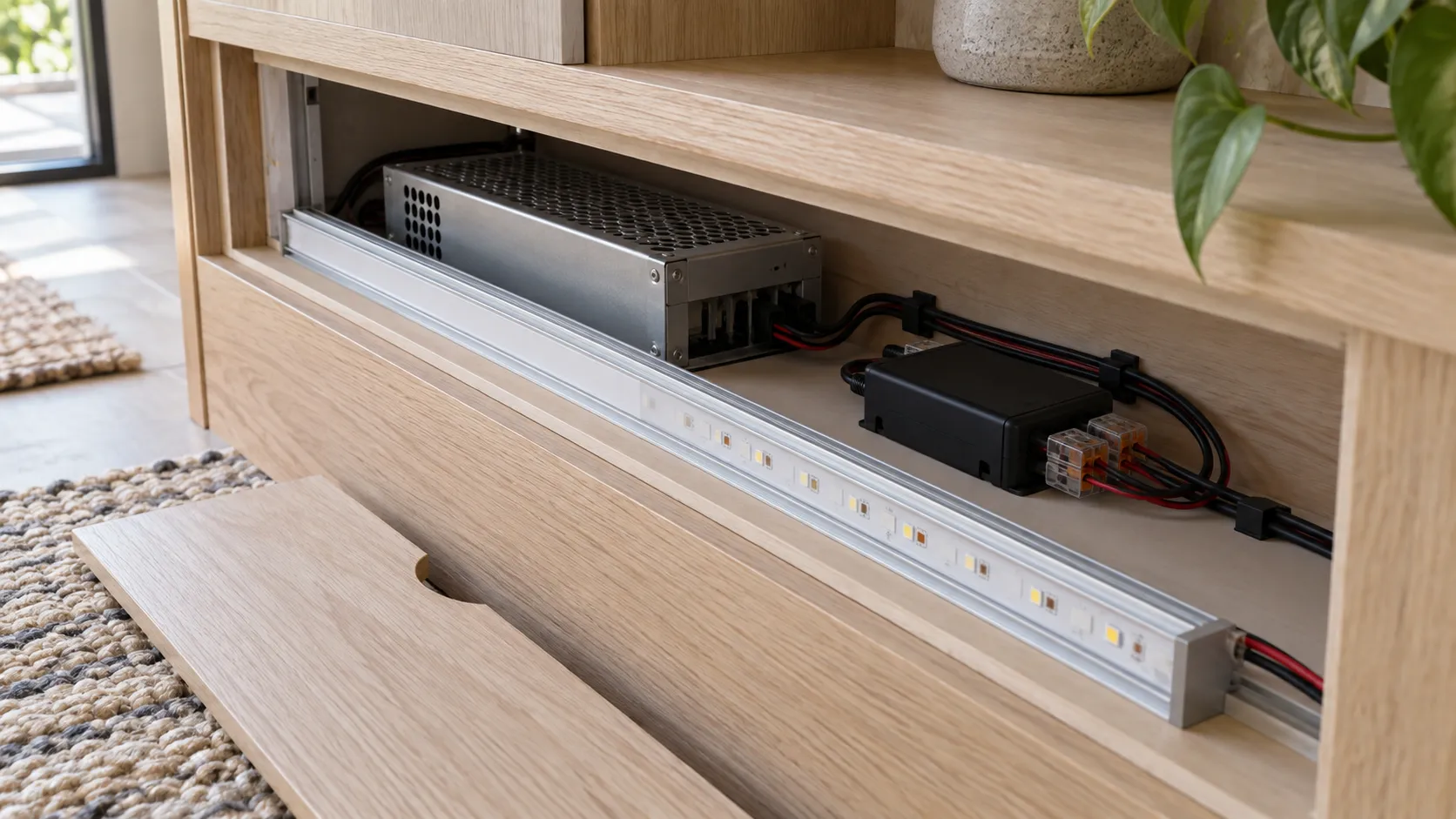

Проверяют узлы, общие для мигающих ветвей: блок питания, контроллер и питание до них. Причиной могут быть перегрузка, неисправность, нестабильное питание или несовместимость компонентов. Вид защиты и её поведение определяются моделью; одни вспышки не доказывают, что блок просто «маловат».1
После увеличения длины ленты или добавления зон сначала пересчитывают нагрузку. После замены блока проверяют не только ватты, но и напряжение и тип выхода. Обычную ленту постоянного напряжения нельзя произвольно подключать к неподходящему драйверу постоянного тока.
Если мигает только участок

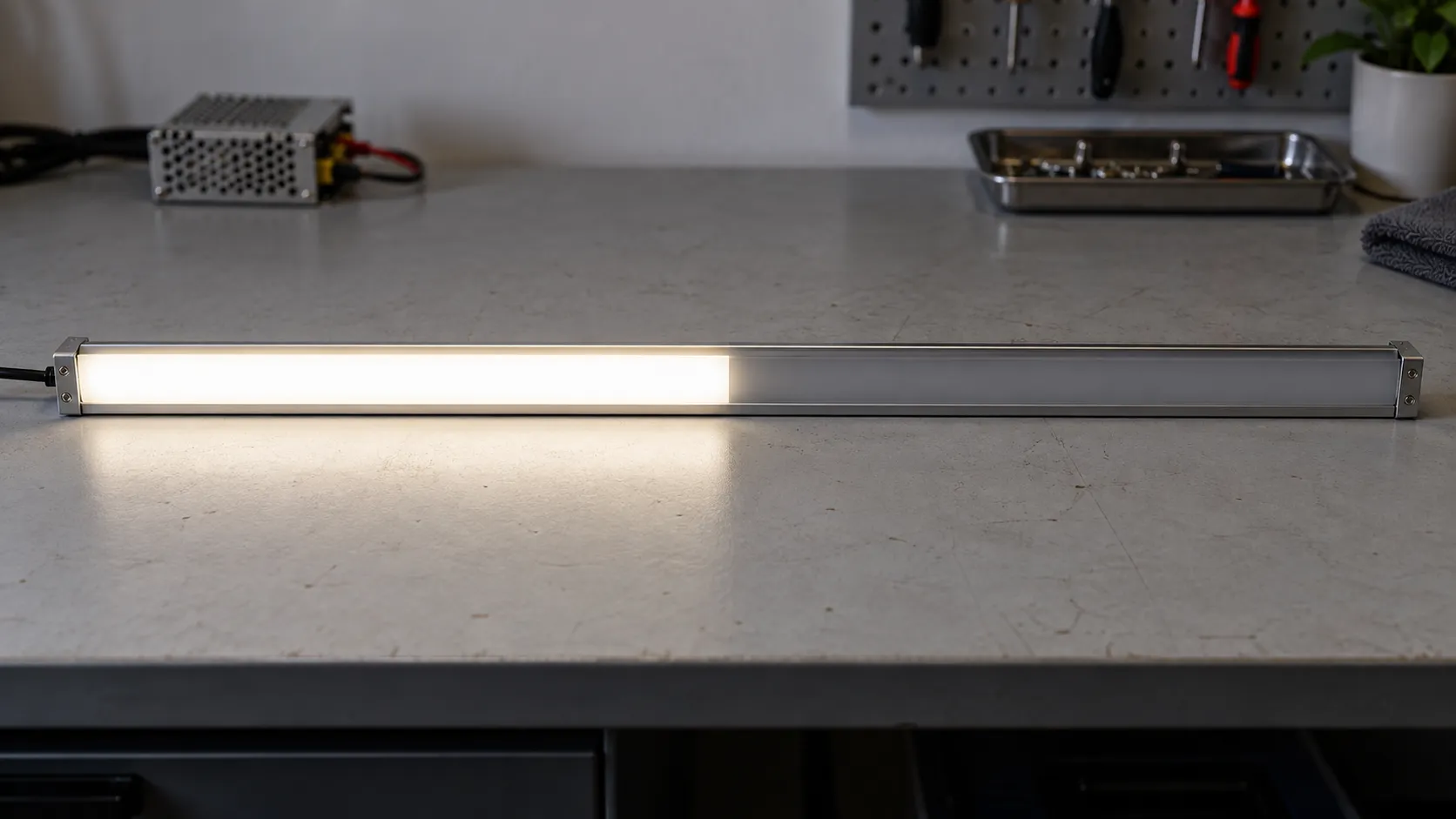

Осмотрите границу неисправного участка после отключения питания. Возможны повреждённая площадка, провод, пайка или сегмент. Если все участки после одной точки ведут себя одинаково, ищут общий для них контакт или трассу, а не меняют каждую часть отдельно.
При наружной системе дополнительно проверяют оболочку и вводы. Вскрывать мокрый узел или повторно включать его после поверхностной просушки нельзя. Сначала требуется безопасная оценка повреждения.
Если симптом появляется при уменьшении яркости
Фиксируйте модель блока и контроллера и уровень, на котором возникает проблема. ШИМ-контроллер изменяет питание во времени, и результат определяется всей связкой, а не только лентой. Некоторые особенности драйверов и условий нагрузки могут вызывать колебания яркости.1
Не повышайте выходное напряжение сверх номинала ленты ради исчезновения мигания. Не добавляйте случайные конденсаторы или резисторы по универсальной схеме из интернета. Совместимость проверяют по паспортам и испытанием нужного режима.
Что показывает камера
Пульсация света и способ считывания матрицы могут вместе создавать полосы. В документации Basler описано влияние PWM на изображение при определённых режимах камеры.2 Поэтому изменение выдержки способно изменить полосы без изменения самой подсветки.
Телефон полезен для обнаружения и передачи симптома, но не заменяет измерение оптического сигнала и соответствующих метрик. И отсутствие полос не доказывает «нулевую пульсацию». CIE различает временную модуляцию света и связанные с ней зрительные эффекты.3
Что делать дальше
Запишите режим возникновения, длину линий и маркировки. Дальнейшую проверку стройте по дереву диагностики LED-системы, без случайной замены всех деталей. Если участок уже перестал светиться, используйте диагностику ленты без свечения. Сетевые измерения, вскрытие блоков и работу с влажной системой передайте специалисту; услуга по ремонту: диагностика и ремонт LED-подсветки.
