Почему светодиодная лента не светится полностью или частично

Если LED-лента погасла целиком, сначала проверяют общее питание и управление. Если не работает одна полка — её ветвь, а если тёмный только небольшой участок — соединение и плату рядом с ним. Не стоит сразу покупать блок питания или менять всю ленту: граница отказа подсказывает направление диагностики.

Ниже речь о ленте с отдельным блоком питания. Если она подключена напрямую к сети 230 В или схема Вам неизвестна, ограничьтесь штатным управлением и наблюдениями без разборки.

При дыме, запахе гари, следах воды, оплавлении или повреждённой изоляции прекратите пользоваться подсветкой. Отключите питание доступным безопасным способом, не касаясь мокрых или повреждённых частей. Если безопасно отключить его нельзя, не приближайтесь к опасному месту. До квалифицированной проверки повторно не включайте систему. При возгорании вызывайте 112 из безопасного места; оборудование, которое может оставаться под напряжением, нельзя тушить водой. Эти меры соответствуют рекомендациям МЧС по электробезопасности.

Что можно выяснить без разборки

Если опасных признаков нет, полезны три наблюдения.

1. Как ведёт себя штатное управление. Проверьте выбранную зону, режим и яркость: она могла оказаться на нуле. Пользуйтесь предусмотренными кнопкой, пультом, приложением или датчиком. Батарейку пульта можно проверить или заменить по его инструкции. Если с кнопки свет включается, а с пульта нет, искать причину начинают в этом способе управления. Покупать новую ленту по такому признаку рано.
2. Где проходит граница отказа. Погасли все полки шкафа или одна? Тёмный участок находится между двумя светящимися или свет обрывается после соединения? Есть ли слабое свечение вместо полного отсутствия света? Посмотрите с безопасного расстояния, не трогая ленту и провода. Не нужно добираться до скрытых узлов ради осмотра.
3. Что изменилось перед отказом. Подсветку только установили, обрезали ленту, заменили блок или контроллер, передвинули мебель, проводили уборку? Эти сведения помогают выбрать место первой проверки. Совпадение по времени само по себе не устанавливает причину.

Не вскрывайте блок питания и сетевые узлы, не переставляйте провода и не замыкайте контакты в обход контроллера, датчика или защиты. Измерения, пайку и ремонт соединений поручите квалифицированному специалисту.

Если не включается вся подсветка

В обычной системе питание проходит через блок питания, устройства управления, если они есть, и соединительные провода к ленте. Неисправность общего узла может погасить сразу несколько линий. Поэтому специалист проверяет цепь последовательно, устанавливая, на каком её участке исчезает нужное питание или команда включения.

Сначала проверяют, поступает ли питание на блок и соответствует ли его выход оборудованию. Важно оценить работу с подключённой совместимой нагрузкой: напряжение без неё ещё не подтверждает исправность блока в системе. Общие вопросы диагностики и режимов защиты источников питания рассматриваются в FAQ MEAN WELL. Светящийся индикатор на корпусе тоже не показывает, какое напряжение доходит до самой ленты.

При необходимости напряжение под нагрузкой измеряет квалифицированный специалист с подходящим прибором и соблюдением мер безопасности. Проверка сопротивления и прозвонка выполняются иначе: на обесточенной цепи, с учётом остаточного заряда и схемы оборудования. Fluke отдельно указывает на отключение питания перед измерением сопротивления.

Затем проверяют питание контроллера или датчика и работу его выхода при штатной команде включения. Например, питание до контроллера может доходить, а до ленты нет. У датчика дополнительно проверяют предусмотренные условия срабатывания и настройки. Это позволяет отличить отказ управления от повреждения самой ленты.

Отсутствие выхода блока может быть связано и с его защитой. В частности, MEAN WELL описывает отключение своих источников при перегрузке; поведение зависит от модели. Перед заменой блока специалист выясняет, исправен ли он сам и нет ли проблемы в подключённой цепи. Повторные попытки запуска не заменяют эту проверку.

Если подсветка не заработала после сборки или замены оборудования, сверяют маркировки напряжения, входы и выходы устройств, назначение контактов и полярность. Одинаковая форма штекера или цвет провода не подтверждают совместимость. Arlight рекомендует соблюдать полярность и схему из паспорта конкретной ленты.

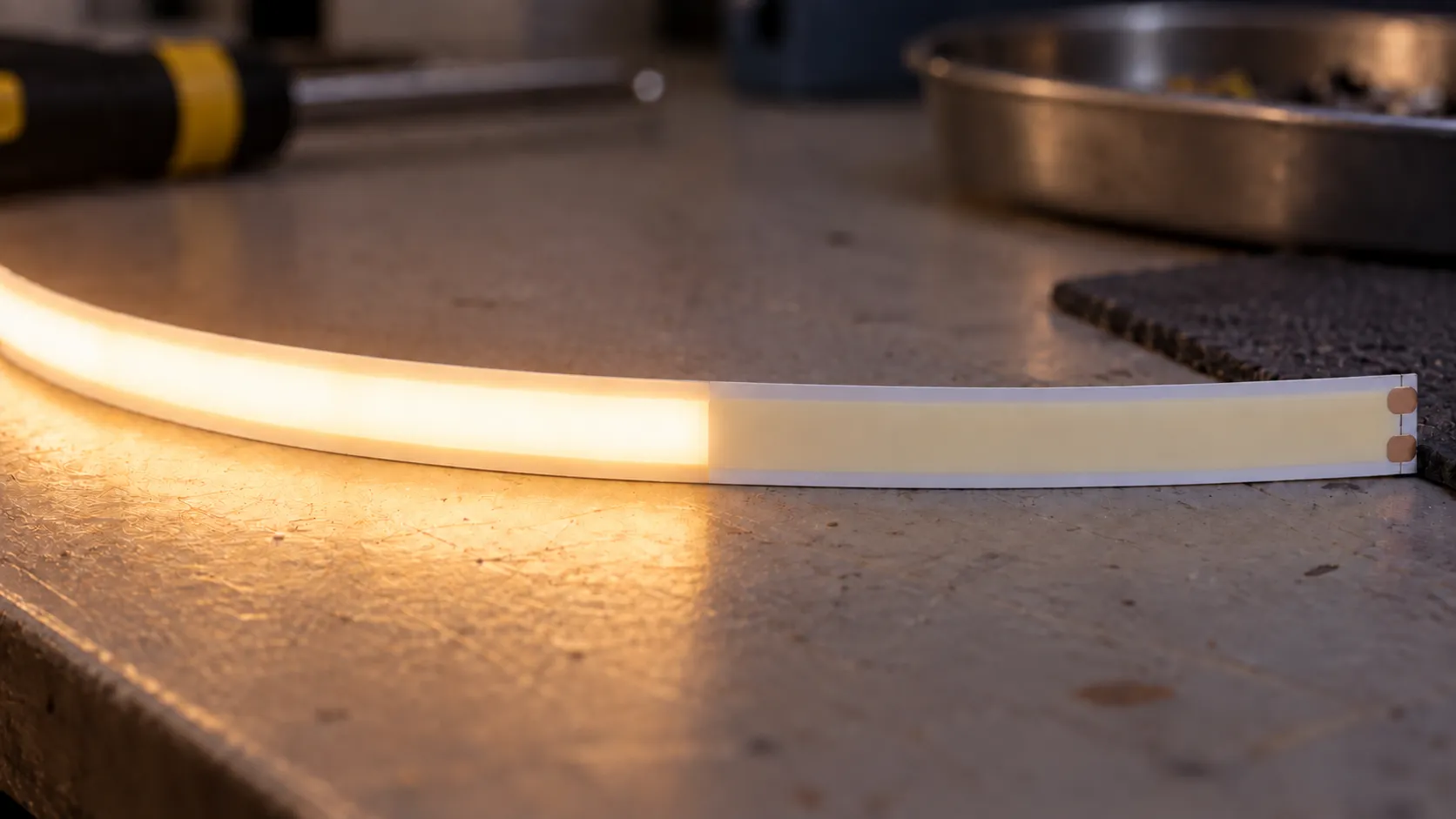

Если погасла одна полка, ступень или часть ленты

Отдельная полка или ступень может быть самостоятельной электрической ветвью со своими проводами, выходом контроллера или датчиком. Работа соседней линии не подтверждает исправность этой ветви. Специалист определяет, где заканчивается общее питание и начинается отдельная цепь.

Это направления поиска, а не готовые диагнозы. Даже чёткая граница света требует проверки: за ней может находиться отдельная ветвь, повреждённое соединение или участок другой схемы питания.

У адресной ленты дополнительно проверяют управляющий сигнал. Наличие питания не гарантирует, что пиксели получают команды. Специалист сверяет направление передачи данных, совместимость контроллера и его настройки. Например, инструкция Arlight для серии SPI-B30 различает вход DIN и выход DO, указывает на направление стрелки и настройку количества пикселей. Обозначения и порядок проверки Вашей ленты определяются её паспортом.

Если свет не обрывается резко, а постепенно тускнеет к концу, специалист также оценивает напряжение у начала и конца линии под нагрузкой. Так проверяют, достаточно ли питания доходит по кабелю и дорожкам. Этот случай подробнее разобран в статье о падении напряжения в LED-системе.

Если лента перестала работать после резки или переделки

После резки специалист сверяет место разреза с требованиями паспорта, проверяет сохранность контактных площадок и правильность нового соединения. Например, паспорт Arlight SPI-B30 предусматривает резку по обозначенным местам. У обычной сегментированной COB-ленты, даже если она выглядит сплошной, рез выполняют только по обозначенным контактным площадкам; резка в произвольной точке допускается лишь у специальных серий FreeCut (например, Arlight COB-X528 FreeCut, арт. 046886) строго по правилам и инструментом из паспорта. Для Neon Flex после резки также обязательно штатное восстановление герметичности торца по паспорту модели.

Если перед отказом лента отклеилась или её задели при перестановке мебели, специалист осматривает место изгиба, натяжение провода и соединение с платой. Восстанавливать контакт имеет смысл там, где сохранились пригодные площадки и проводники. Обугленную или отслоившуюся плату нельзя считать исправной после добавления припоя: повреждённый участок оценивают для замены.

Новый отрезок подбирают по электрическим параметрам и совместимости с остальной линией. Для заметного участка важны также оттенок, яркость и внешний вид свечения. Одинаковая ширина ленты ещё не означает, что вставка будет работать и выглядеть так же.

Как восстановить работу подсветки

Результат проверки определяет объём ремонта: восстановить доступное соединение, заменить участок ленты, совместимый блок питания, контроллер или датчик. Если повреждение вызвали натяжение, неверное подключение или неподходящая схема питания, устраняют и эту причину. После работ проверяют обычное включение и выключение, а также согласованные режимы подсветки.
