RGB-лента показывает неправильные цвета: что проверить

Когда RGB-лента показывает зелёный вместо красного, пропадает один цвет или адресный эффект обрывается посередине, начинать нужно не с покупки контроллера. Проверьте какую команду Вы дали и где начинается ошибка: по всей линии, после соединения или только у дальнего конца. Эти три случая направляют поиск к разным узлам.

При запахе перегрева, оплавлении, попадании воды или повреждении изоляции прекратите эксплуатацию и отключите питание доступным безопасным способом, не касаясь повреждённых или влажных частей. До повторного включения систему должен проверить квалифицированный специалист. Дальнейшие наблюдения подходят для внешне исправной системы: только доступная маркировка и штатное управление. Не вскрывайте блок питания, не трогайте открытые сетевые контакты и не переставляйте провода под напряжением. Проверку соединений выполняют после полного обесточивания; работы с сетью и открытым оборудованием поручают квалифицированному специалисту.

Сначала выясните, какая у Вас лента

Найдите модель ленты и контроллера на доступной наклейке, упаковке или в документах. Надписи RGB в приложении для этого недостаточно.

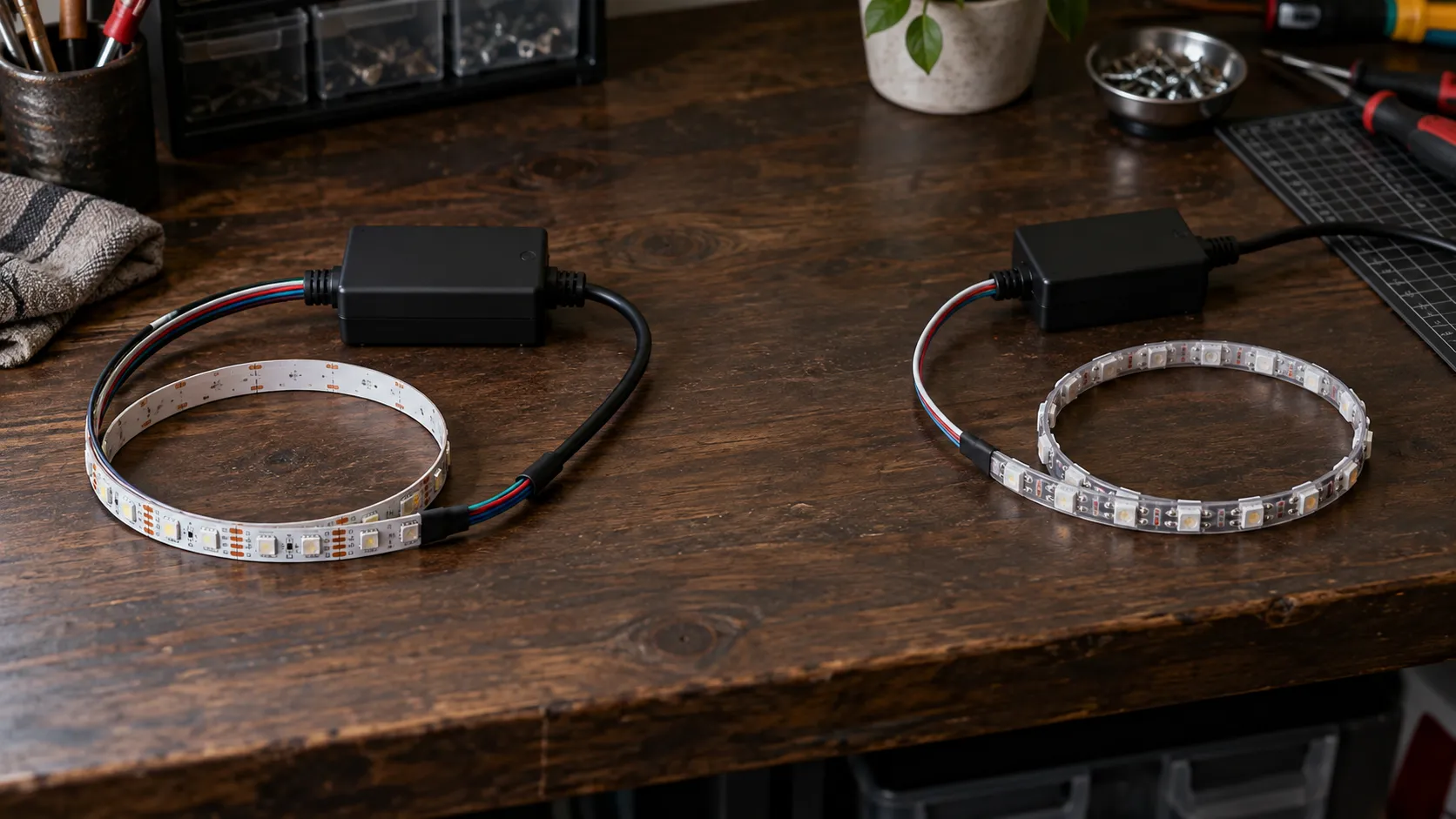

В аналоговой системе контроллер регулирует отдельные цветовые каналы, и подключённая к ним зона меняет цвет целиком. В адресной системе по линии данных передаются команды отдельным пикселям: участки могут светиться разными цветами. Поэтому провод аналогового канала R и провод данных адресной ленты выполняют разные задачи. Цвет изоляции и число жил сами по себе не определяют их назначение.

До изменения настроек сохраните их снимками экрана. Особенно полезны выбранный тип ленты, режим RGB/RGBW, тип микросхемы и число пикселей, если такие пункты есть у Вашего контроллера.

Сравните простые команды

Для сравнения выключите динамические эффекты и выберите одну зону. Проверьте её последовательными статичными командами:

1. По очереди задайте красный, зелёный и синий. Отметьте, какой цвет получается и одинаков ли он в начале, середине и конце.
2. Если у ленты предусмотрен отдельный белый канал, включите его штатной командой. У RGB+CCT отдельно различайте тёплый и холодный белый.
3. Снизьте яркость и посмотрите, меняется ли характер ошибки. Не повышайте её ради проверки, если уже заметны перебои или нагрев.

Если приложение и пульт показывают разные цвета, сначала убедитесь, что выбран один и тот же статичный режим и та же зона. Разный экранный оттенок сам по себе не доказывает обрыв провода; а устойчивое включение зелёного по команде красного уже даёт повод сверить порядок R/G/B и режим контроллера.

Вся линия одинаково путает цвета

Допустим, команда красного каждый раз включает зелёный, а команда зелёного включает красный.

У аналоговой ленты специалист сопоставляет выбранный режим контроллера и маркировки каналов на всём пути до ленты. R означает красный канал, G — зелёный, B — синий; расположение клемм и общий контакт берут из схемы конкретных устройств. Например, у Arlight 037265(1) предусмотрены общий V+ и отдельные выходы R/G/B, как показано в паспорте этого контроллера.

У адресной ленты проверяют порядок цветовых составляющих в данных. Например, RGB и GRB задают разную последовательность красного и зелёного; неверный выбор может поменять цвета местами. Такой случай описан для NeoPixel в документации Adafruit. Нужный порядок и способ его задания определяют по документации своей ленты и контроллера. Перестановка сигнальных и силовых проводов эту настройку не заменяет.

Если ошибка возникла сразу после замены контроллера, особенно важно подтвердить совместимость его выхода с лентой. Подробный выбор оборудования вынесен в статью о RGB-контроллерах.

Один цвет пропал или отличие начинается после стыка

Если красный, зелёный или синий не включается по всей аналоговой линии, проверяют режим управления, контакт соответствующего канала, его провод и выход контроллера. Так отделяют неисправность выхода контроллера от проблемы в проводке или самой ленте.

Если до стыка красный правильный, а после него становится зелёным или пропадает, важна сама граница изменения. После полного обесточивания специалист сверяет маркировку контактов, пайку или штатный соединитель и питание следующего участка. Менять сразу всю ленту без этой проверки обычно преждевременно.

Белый проверяйте с учётом типа ленты. У RGB он получается смешением трёх цветов: потеря одного меняет оттенок всей смеси. У RGBW есть ещё отдельный белый канал, а у RGB+CCT — тёплый и холодный белые каналы. Если не работает именно отдельный белый, его проверяют отдельно от смеси RGB.

У адресной RGBW-ленты проверяют формат данных: контроллер должен учитывать белую составляющую. Если один цвет отсутствует только у отдельных пикселей, специалист проверяет их и соответствующий участок. Отдельного провода синего канала, как у аналоговой RGB-ленты, в такой системе нет.

Цвет отличается к дальнему концу

Если начало имеет нужный цвет, а конец тусклее или другого оттенка, посмотрите, уменьшается ли разница при снижении яркости. Зависимость от нагрузки направляет проверку к питанию, кабелю и соединениям, но окончательную причину устанавливают измерениями.

Специалист сравнивает напряжение в разных точках при работе, проверяет длину и сечение проводов, контакты и схему подачи питания. В аналоговой многоканальной системе учитывают также общий провод: через него проходит суммарный ток работающих каналов. Допустимый ток каждого выхода и общая нагрузка контроллера остаются отдельными ограничениями; установка более мощного блока питания их не отменяет.

Не повышайте напряжение сверх допуска ленты, пытаясь выровнять цвет. Подходящую схему питания выбирают для конкретной длины и оборудования. Возможные решения разобраны в статье о питании длинных линий.

У адресной ленты обрывается или рассыпается эффект

Если статичные цвета работают, а бегущий рисунок обрывается на одной отметке, проверьте число управляемых пикселей, установленное в контроллере. Например, у Arlight 040621 на одном метре 120 светодиодов, но лишь 10 пикселей, значит на пяти метрах — 50 пикселей. Если вместо них указать 600 физических диодов, длина эффекта окажется задана неправильно. Не исправляйте это перестановкой силовых проводов.

Если цвета хаотичны уже с начала, проверяют выбранную микросхему, поддерживаемый способ передачи команд и формат RGB/RGBW. Если сбой появляется после определённого места, специалист проверяет передачу данных через эту границу, соединение и питание участка. Постоянная граница сбоя ещё не доказывает повреждение первого пикселя за ней.

У данных есть направление. Например, в паспорте 040621 обозначены DIN, вход данных, и DO, выход. Для своей системы направление и назначение контактов сверяют по её схеме. Подача дополнительного питания не восстанавливает отсутствующие команды; питание нельзя подавать на контакт DATA. Самостоятельно объединять выходы разных контроллеров или блоков питания также нельзя.

Устройство пикселей и возможности готовых эффектов подробнее описаны в обзоре адресной ленты.

Когда переходить к диагностике

Если модель неизвестна, соединения скрыты или ошибка появилась в системе, которая раньше работала правильно, безопаснее передать наблюдения специалисту. Полезно назвать момент появления проблемы: после удлинения линии, замены устройства, работ рядом с подсветкой или без видимых изменений.

Универсального «сброса RGB-ленты» нет. Сброс или удаление привязок выполняют только по инструкции конкретного контроллера и после сохранения нужных настроек. Повторная настройка не исправит повреждённое соединение.
