Заказать профиль Arlight по знакомому названию недостаточно. Нужно собрать совместимую линию: корпус, экран, заглушки, крепление и выбранную ленту. У похожих профилей могут различаться посадочные размеры, аксессуары и даже состав упаковки.
В этой статье разберём, как читать карточку изделия и не пропустить мелочи, которые станут заметны при сборке. Общий выбор формы и места установки подробно рассмотрен в материале о профилях для светодиодной ленты. Здесь внимание именно к комплектации системы Arlight.
Какие размеры нужны до выбора
Сначала определите место и результат: корпус будет виден под шкафом, спрятан в готовой нише или установлен в подготовленный паз? Затем измерьте основание. Для мебели важны выступ и открывание дверей, для ступени механическая защита, для видимой линии расстояние до экрана и направление света.
Название серии помогает найти изделие, но окончательное сравнение делают по чертежу и отдельным полям характеристик. Внешний габарит, ширина световой линии и площадка под ленту не одно и то же.
На узком экране таблицу можно прокрутить по горизонтали.
| Что проверить | Как это влияет на сборку |
|---|---|
| Площадка под ленту | Плата помещается без изгиба и наложения на бортики |
| Высота под экраном | Компоненты, пайка и изоляция не упираются в крышку |
| Вывод кабеля | Есть место для провода, защиты кромки и допустимого изгиба |
| Торцы и заглушки | Линия заканчивается аккуратно, ввод не пережат |
| Крепление | Совместимые держатели или предусмотренная поверхность доступны для монтажа |
Ширина платы 8, 10 или 12 мм помогает отобрать профиль, но нужно проверить и более широкий узел соединения. Если сама лента входит, а пайка или разъём нет, комплект ещё не подобран.
Длины 2000 и 3000 мм относятся к конкретным изделиям. Они не определяют допустимую длину электрической ветви. На протяжённом участке отдельно планируются стыки корпусов, экраны, места питания и доступ к обслуживанию.
Пример чтения карточки MIC
Возьмём MIC-2000 ANOD, артикул 012089. У него наружная ширина 15,2 мм, высота 6 мм, а площадка под ленту 11,2 мм. Экраны, заглушки и прочие аксессуары не входят в поставку самого профиля.1
Следовательно, лента шириной 15 мм не подходит только потому, что корпус снаружи имеет ширину 15,2 мм. И покупка двухметрового профиля ещё не означает получение двухметровой закрытой световой линии. К нему нужно подобрать остальные детали.
Эта позиция отмечена изготовителем как архивная. Размеры оставлены как наглядный пример чтения карточки и относятся к изображённой модели, а не ко всем профилям MIC. Для новой закупки проверяйте актуальное исполнение и его документы.
В качестве аналога на странице указан MIC-M-2000 ANOD 044541. У собственной карточки этой модели наружная ширина уже 15,6 мм, при площадке 11,2 мм и высоте 6 мм.4 Сходство названия не даёт права переносить старые размеры и комплект заглушек без проверки. Даже небольшое изменение может быть существенным в подготовленном месте установки.
В варианте MIC-M-2000 044530 изготовитель указывает отсутствие покрытия.5 Поэтому обозначение ANOD и точный артикул тоже имеют значение. По фотографии серебристого корпуса нельзя достоверно определить, какое исполнение предложено.
Накладной, угловой или врезной
Накладной профиль выбирают для готовой поверхности, когда допустим видимый корпус. Угловой помогает направить свет из угла, но его положение проверяют на реальном объекте: наличие угла в сечении не гарантирует отсутствия блика.
Врезной вариант требует подготовленного паза. Строительные теневые и штукатурные системы устанавливаются вместе с отделкой, это другой состав работ. Различные конструкции представлены в каталоге производителя.2
В BossDiodov монтируем накладной и угловой профиль, а врезной устанавливаем в готовый паз. Мебель не фрезеруем и строительные профили вместо отделочников не ставим. При этом LED-часть и её проводку можно согласовать заранее.
Одинаковая серия не означает одинаковую комплектацию
Для примера сравним две позиции SL-SLIM-H7-2000. Артикул 023716 ANOD предполагает отдельную покупку аксессуаров.6 В комплекте 036834 ANOD+OPAL указаны двухметровый профиль и экран, две глухие заглушки и четыре держателя.7
Это помогает сравнивать предложения по составу, а не по крупной цене рядом с названием. В одном случае цена относится к метру корпуса, в другом к комплекту. Лента, питание и управление не становятся включёнными автоматически. Для кабельного ввода также нужно проверить подходящее торцевое решение.
Обозначения SL, MIC или PLS сами по себе не являются стандартом взаимозаменяемости. Полное название и артикул сохраняйте в спецификации вместе с аксессуарами. При замене модели возвращайтесь к этой связке, а не меняйте только строку профиля.
Экран меняет не только внешний вид
Сначала решите, какой должна выглядеть включённая линия и что будет видно при выключенном свете. Матовый экран помогает смешению света, но пропускает не весь поток. Чёрный экран и чёрный алюминиевый корпус тоже нельзя считать одним вариантом оформления: первый находится на пути света, второй задаёт цвет корпуса.
Проверяйте светопропускание выбранного экрана, а не среднее число для всех OPAL. Например, для конкретного комплекта SL-SLIM 036834 изготовитель указывает 63% у его экрана.7 Это не значение для любого матового рассеивателя и не готовый коэффициент расчёта освещённости помещения.
Если отдельные диоды видны через крышку, решение зависит от ленты, глубины установки и самого экрана. Название серии или высокая плотность SMD не обещают сплошную полосу в любом мелком корпусе. Для видимой декоративной линии в BossDiodov часто начинаем подбор с COB, но результат всё равно проверяем в собранном образце.
Учитывайте отражения. Ровная светящаяся линия может оказаться слишком заметной в глянцевой столешнице. В этом случае нужна проверка положения и направления, а не только другой рассеиватель.
Гибкий профиль и силиконовый экран
Под запросом «гибкий профиль Arlight» могут подразумеваться разные детали. В серии FANTOM-BENT есть гибкие алюминиевые корпуса с разными направлениями изгиба.8 Радиус и допустимое направление берут из документации выбранной модели. Обычный прямой профиль не становится гнущимся от желания повторить арку.
Силиконовый экран является другой частью системы. Например, SL-ARC 026592(1) предназначен для указанных изготовителем совместимых профилей.9 Его нельзя считать заменой алюминиевого корпуса и теплоотвода. Также это не то же самое, что готовый светящийся Neon Flex.
Для сложной формы нужно согласовать одновременно корпус, подходящую ленту, экран и подготовку основания. Описание таких изделий не означает, что компания берёт на себя строительство криволинейного потолка или любой нестандартной конструкции.
Анодирование и тепло
Анодирование создаёт защитный оксидный слой на алюминии и повышает стойкость поверхности.3 Но наличие этой обработки не заменяет толщину и форму корпуса, хороший контакт с лентой и подходящие условия установки.
Если в характеристиках профиля есть допустимая тепловая нагрузка, выясните, к каким условиям она относится. Предел одной модели нельзя переносить на весь каталог Arlight. Закрытое тесное размещение и открытая установка могут создавать разные условия для той же ленты.
Проверяйте документы обоих компонентов: профиль должен подходить к выбранному источнику, а не просто выглядеть достаточно металлическим. Обычный экран с торцевыми заглушками также не делает сборку влагозащищённой. Для наружного или влажного места нужна отдельная проверка исполнения и соединений.

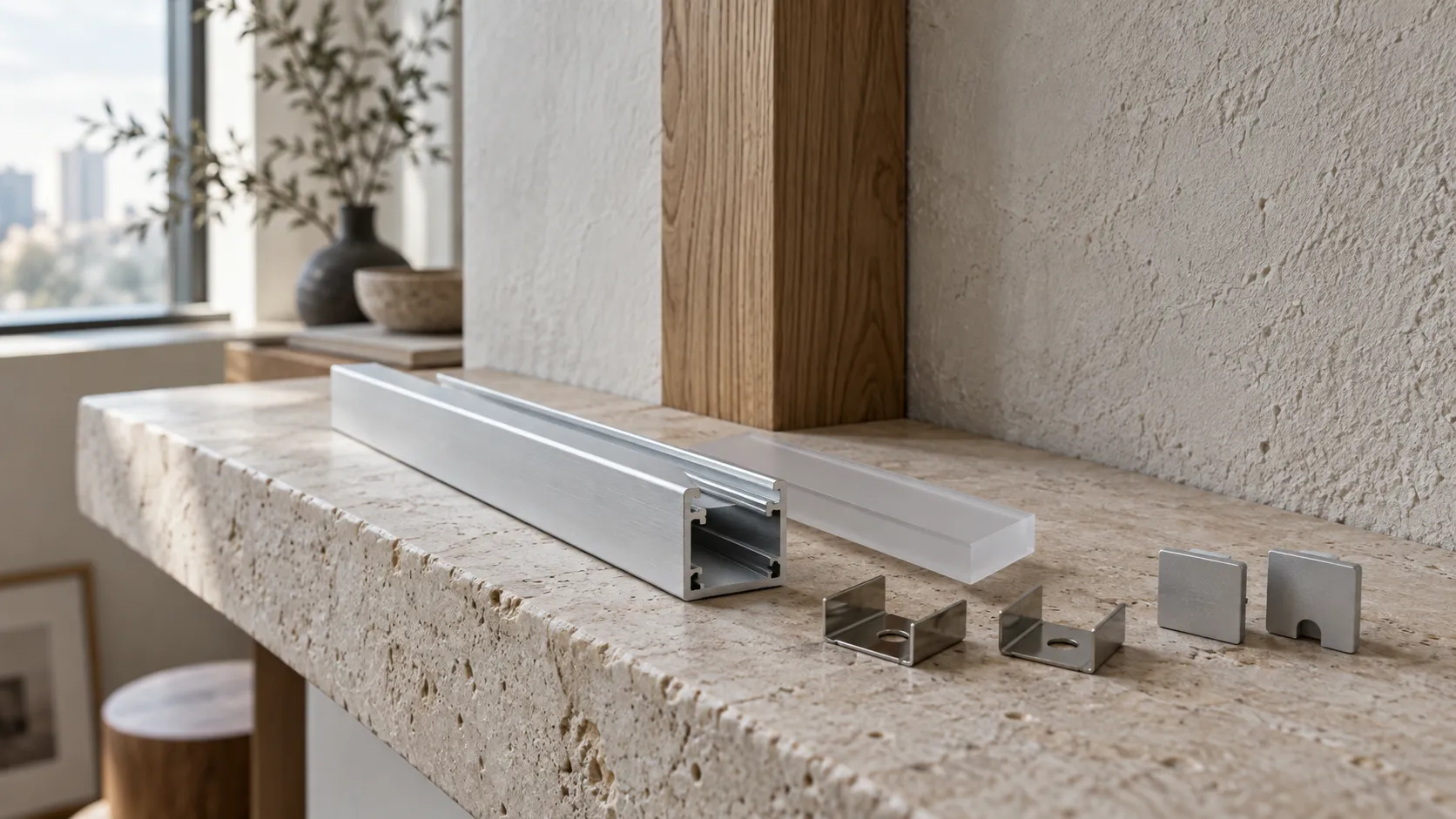

Перед сборкой
Составьте комплект по артикулам: корпус нужной длины и покрытия, экран, подходящие заглушки и держатели, соединительные элементы при необходимости. Добавьте выбранную ленту и решение кабельного ввода. Это удобнее проверить в одном списке, чем искать недостающую деталь после подрезки металла.

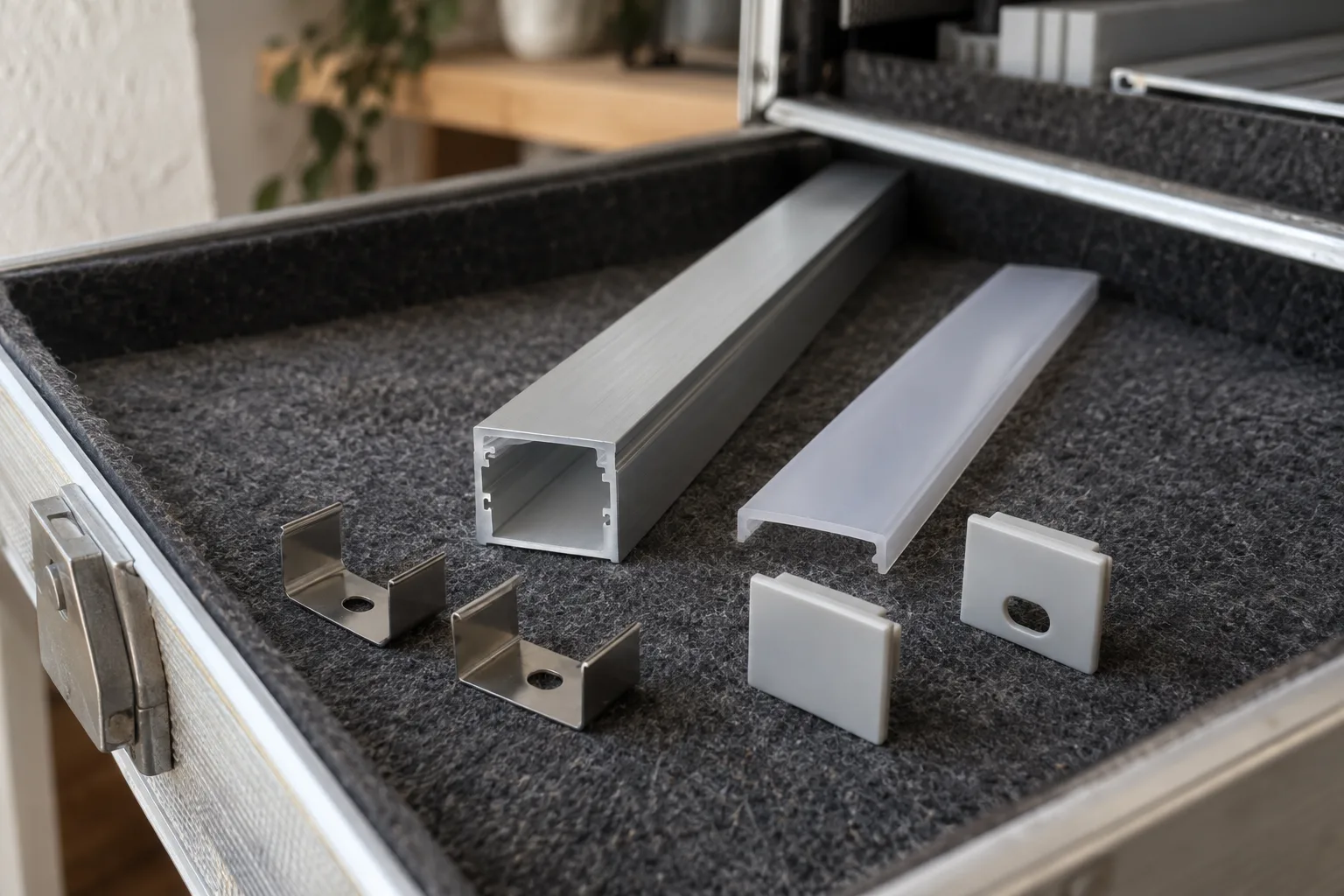

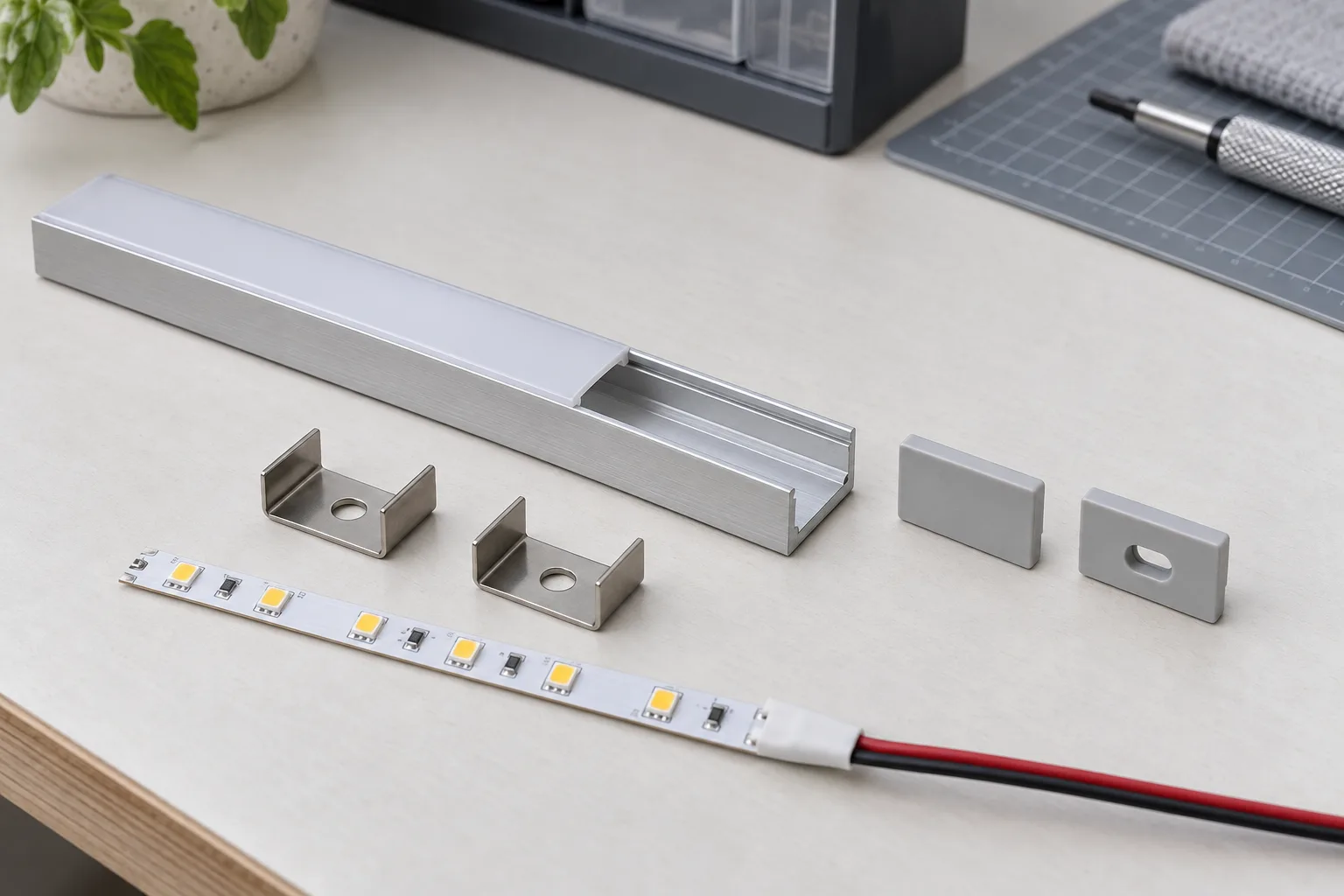

На коротком участке примерьте экран, ленту и окончание линии. Проверьте, что после установки можно снять крышку и заменить источник. Изображение комплекта MIC на этой странице показывает принцип комплектации; при заказе ориентируйтесь на документы конкретной выбранной версии.
Архивную модель не стоит включать в новую смету без проверки доступности и замены. Аналог сопоставляют по посадочным размерам, аксессуарам, виду света и условиям работы, не только по названию бренда. Здесь не приводится обещание наличия всех серий или прайс на отдельную продажу оборудования BossDiodov.
Когда комплект выбран, переходите к последовательности монтажа ленты в профиль. Результат правильного подбора понятен: детали совместимы, линия выглядит как задумано, провод не зажат, а оборудование остаётся обслуживаемым.
