Не приклеивайте ленту до резки и сверления алюминиевого профиля: стружка может повредить плату или замкнуть контакты. Сначала примерьте и подгоните пустой корпус, закрепите его, уберите металлические частицы и проверьте кабельный ввод. Только затем укладывайте LED-ленту и закрывайте экран.
Ниже разобран монтаж низковольтной LED-ленты с клеевым слоем в подходящий алюминиевый LED-профиль на подготовленном основании. Накладной или угловой корпус устанавливают на готовую поверхность, врезной вставляют в подготовленный паз. Строительную нишу, штукатурный или теневой профиль готовят до монтажа LED-части.
Лента получает питание от совместимого низковольтного источника, обычно 24 В для интерьерной системы. Резку, пайку, укладку и любые изменения соединений выполняют при отключённом питании. Открытую сетевую часть 220/230 В подключает квалифицированный специалист; требования изготовителей к квалификации монтажника также нужно соблюдать.

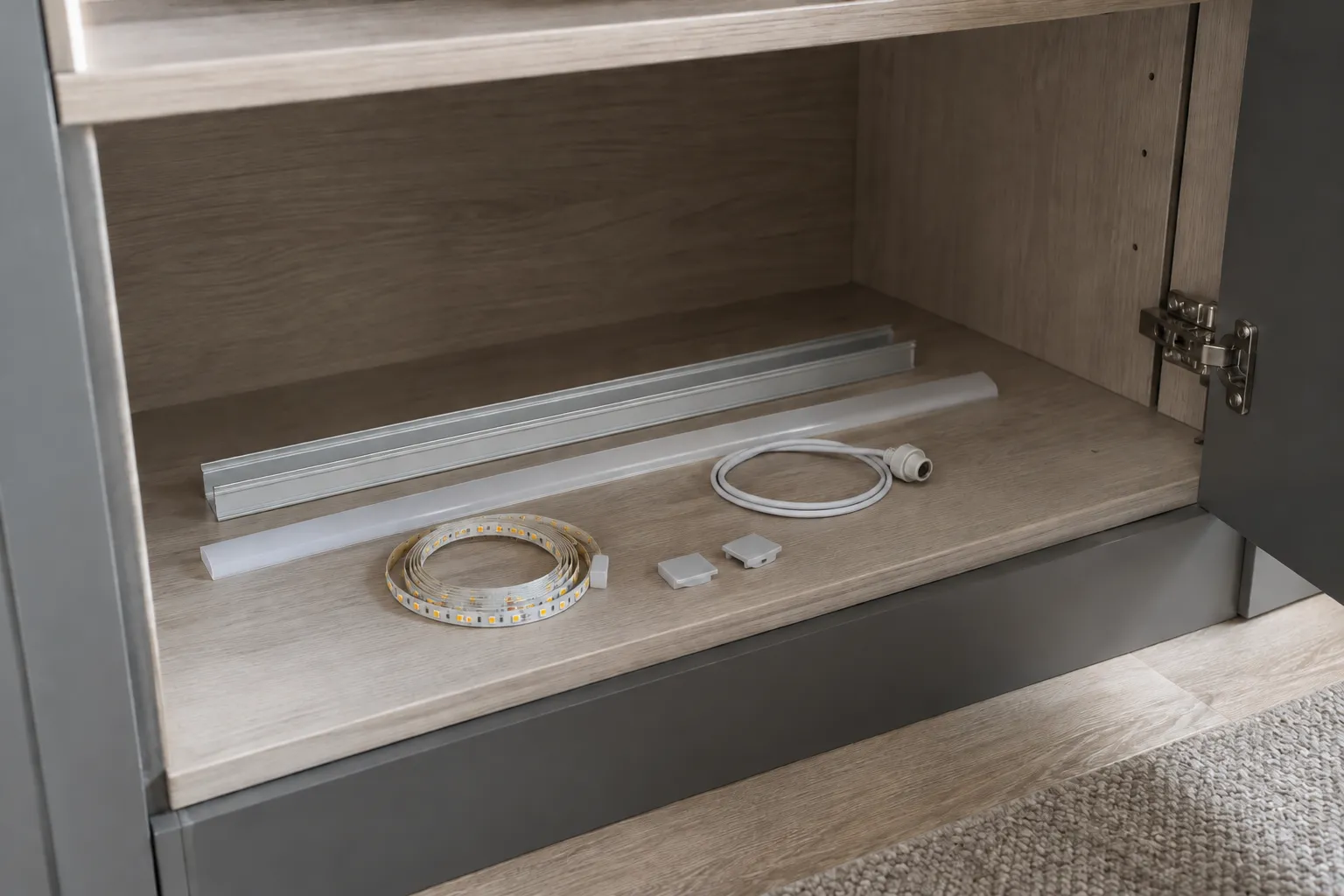

Что понадобится
Соберите комплект целиком, чтобы при примерке увидеть реальные габариты каждой детали:
- Лента, алюминиевый профиль, совместимый рассеиватель, заглушки и предусмотренные системой держатели или крепёж.
- Подготовленные провода, материалы соединения и изоляции, защита кабельного ввода. Питание и управление должны соответствовать ленте.
- Рулетка, карандаш, угольник, пила с подходящим полотном для алюминия, средство фиксации заготовки с защитой покрытия, напильник для снятия заусенцев. Если нужны разрешённые конструкцией отверстия, подготовьте подходящие сверло и инструмент.
- Безворсовая салфетка и очиститель, совместимый с покрытием профиля и клеевым слоем ленты. Для электрической части нужны инструмент подготовки проводов, при необходимости паяльное оборудование и мультиметр.
При резке и сверлении защитите глаза. Работайте на устойчивой поверхности, отдельно от ленты, проводов и электроники.
1. Проверьте совместимость до разметки
Лента должна свободно помещаться на плоском дне канала. Сравнивают внутреннюю ширину посадочного места с полной шириной выбранной ленты, включая её оболочку, если она есть. Наружная ширина профиля этого не показывает. Затем проверьте высоту: под экраном должны поместиться сама лента, подготовленные соединения и изоляция.
Не менее важен теплоотвод. Профиль должен подходить для тепловой нагрузки выбранной ленты и условий установки. Наличие алюминия само по себе не подтверждает, что узкий корпус справится с любой мощностью. Требования к профилю, допустимой температуре и охлаждению берут из документации конкретной ленты и корпуса. Подробнее о выборе формы и экрана рассказываем в разборе профилей для светодиодной ленты.
В документации ленты найдите разрешённые места резки и предельную длину участка для выбранной схемы питания. У источника и управления проверьте напряжение, допустимую нагрузку и условия охлаждения. Это нужно сделать до приклеивания: исправить неподходящее питание гораздо проще, пока линия ещё не собрана.
Отсутствие декоративного профиля не обязательно означает отсутствие теплоотвода. Например, Arlight ARH-W30-2000 ANOD 022489 изготовитель описывает как плоскую алюминиевую полосу для установки лент без экрана, служащую основанием и теплоотводом. В скрытой нише такой вариант рассматривают только вместе с требованиями выбранной ленты и условиями охлаждения; произвольная мебельная полка не получает тех же возможностей по факту наличия алюминия. Открытые контакты изолируют от металла, а плату и соединения защищают от касания и повреждений. По одному числу Вт/м разрешать монтаж любой ленты без профиля нельзя.
Без декоративного корпуса можно рассматривать только ленту, для которой документация допускает выбранное основание и обеспечивает требуемый теплоотвод. Если паспорт требует конкретный алюминиевый профиль, произвольная полка или радиатор его не заменяют. При отсутствии прямых данных о допустимом основании и рабочем тепловом режиме считать монтаж без профиля разрешённым нельзя. Arlight также связывает обязательность теплоотвода с паспортом конкретной ленты.
2. Примерьте корпус, экран и выводы
Приложите профиль к месту установки без ленты. Проверьте прямолинейность, положение стыков и направление света. Угловой профиль стоит примерить с обычной точки наблюдения: один и тот же корпус можно развернуть так, что он будет освещать рабочую поверхность или светить в глаза.
Для врезного исполнения сверьте паз с чертежом. Корпус должен занимать предусмотренное положение, без перекоса и вдавливания силой. Если основание мешает посадке или деформирует профиль, его исправляют до установки ленты.
На отдельном коротком участке либо при сухой сборке примерьте экран, заглушку и подготовленное соединение. Убедитесь, что:
- Провод выходит в нужную сторону, не зажат крышкой и не перегибается на острой кромке.
- Для перемычки на углу и соединения участков действительно хватает места.
- Экран можно установить и затем снять. Для защёлкивающегося экрана нужен доступ сверху, для вставляемого с торца нужен доступ к соответствующему торцу.
- После сборки мебели сохраняется доступ к источнику питания, контроллеру и обслуживаемым соединениям.
Длина ленты не обязана совпадать с длиной профиля. Например, при 980 мм полезного пространства и шаге резки 50 мм подходящий отрезок — 950 мм. Оставшиеся 30 мм распределяют с учётом заглушек и соединений. Резать плату на произвольные 980 мм нельзя.
3. Подгоните профиль и уберите стружку
Снимите экран и заглушки. Разметьте отдельный пустой профиль с учётом размеров торцевых деталей и стыков. Надёжно зафиксируйте его, сохранив форму и покрытие, затем отрежьте инструментом, подходящим для алюминия. Рассеиватель подгоняют отдельно, способом и с зазорами, указанными для него изготовителем.

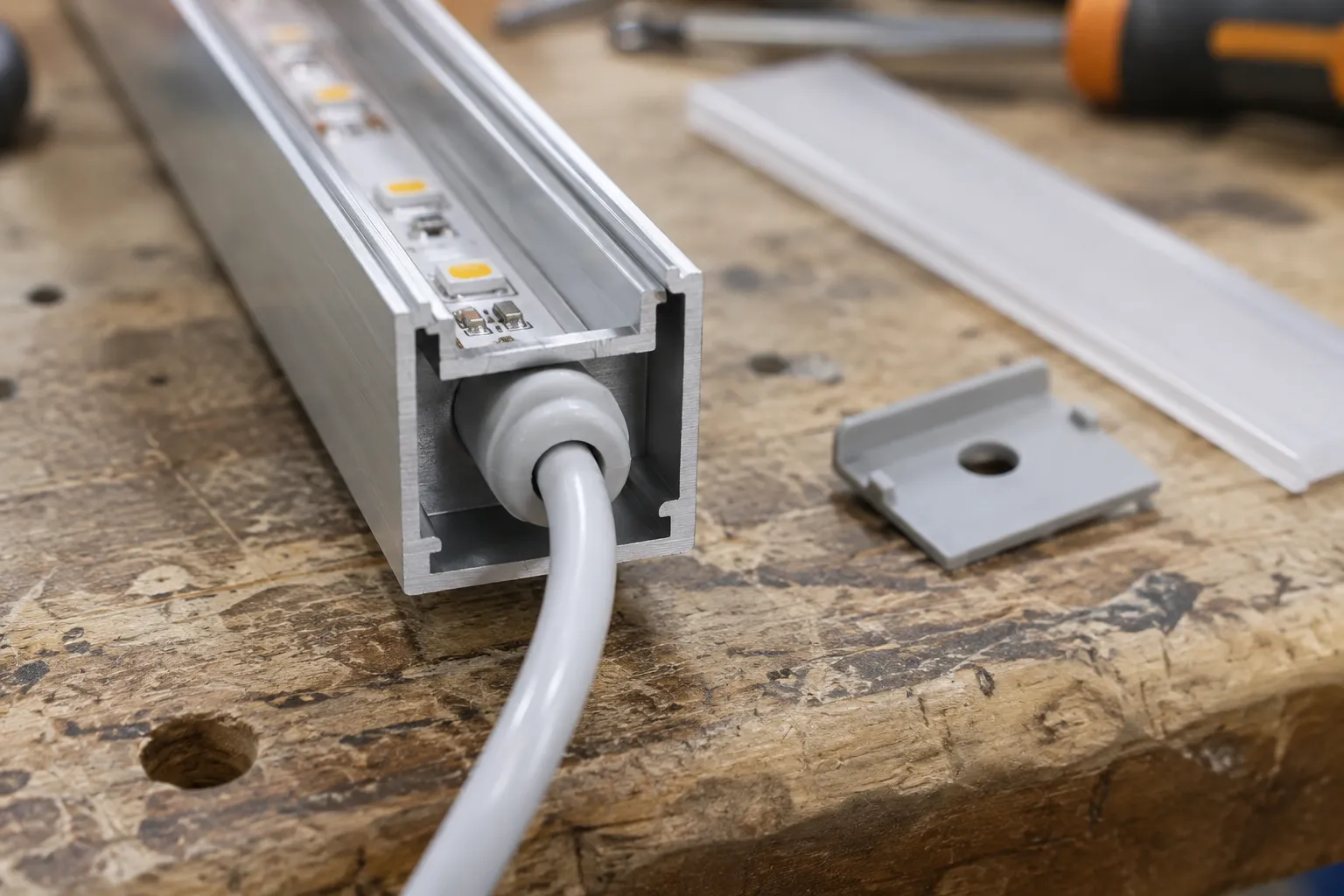

Если нужны крепёжные отверстия или кабельный ввод, выполните их сейчас и только там, где это допускает конструкция профиля. Пилить или сверлить собранную линию с лентой внутри нельзя: инструмент повреждает плату, а металлические частицы могут замкнуть контакты.

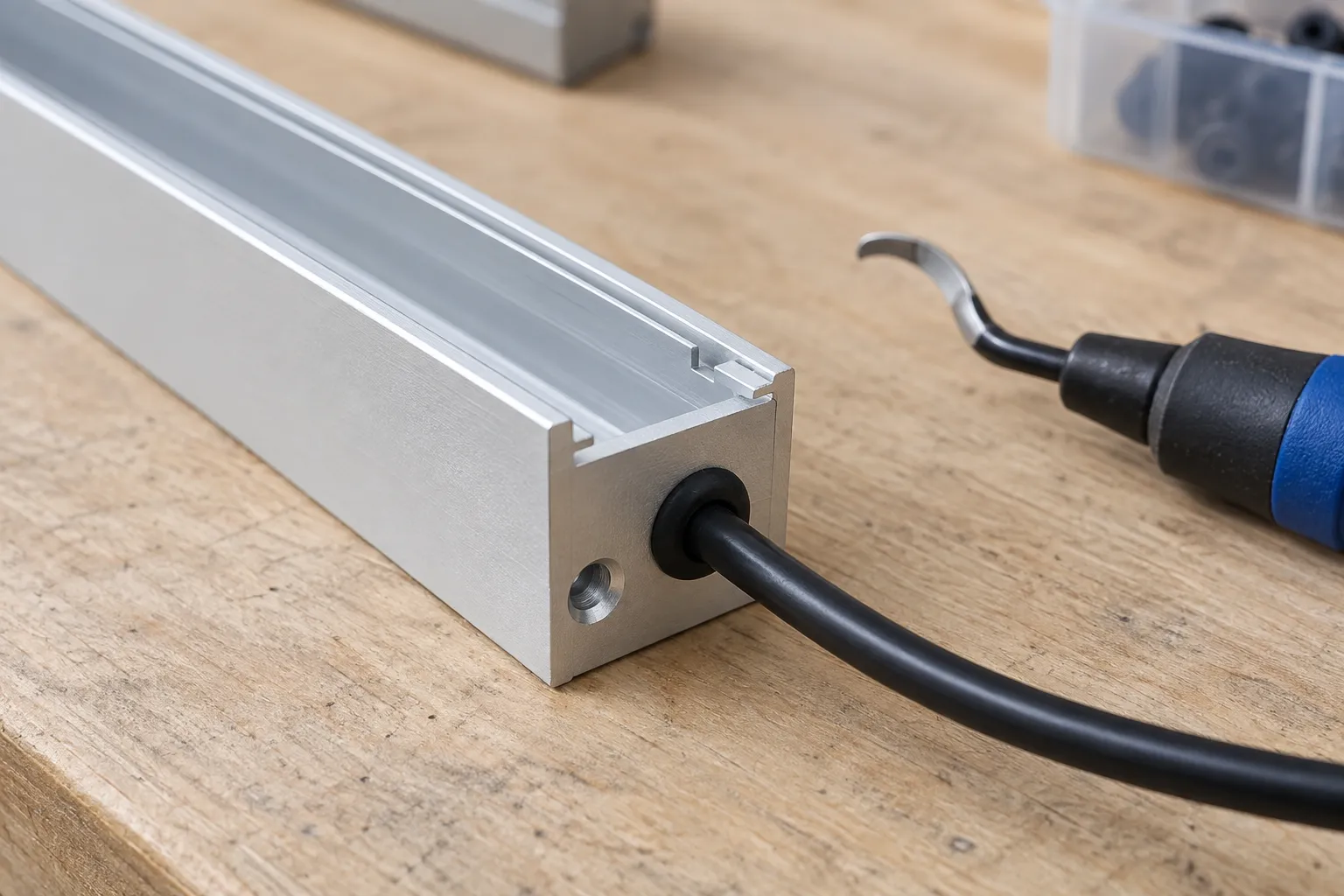

После резки и сверления удалите заусенцы, затем тщательно очистите канал от стружки. Металлические частицы под лентой способны повредить изоляцию или замкнуть контакты. Для кабельного отверстия используйте подходящую втулку либо предусмотренный изготовителем ввод, чтобы провод не тёрся о кромку алюминия.
В руководстве Diode LED для профиля CHROMAPATH резка корпуса и обработка кромок также предшествуют очистке и укладке ленты. Конкретные детали крепления и сборки следует сверять с инструкцией своего профиля.
Стыкуют сначала пустые корпуса. В примере CHROMAPATH REFLECTOR руководство выше предлагает поставить их торцами друг к другу и перекрыть место стыка экраном для выравнивания. Это не универсальное правило для любой крышки: её длину и зазоры берут из инструкции выбранного семейства.
Для угла применяют предусмотренный соединитель. Например, KLUŚ ZM-90 42716 закрепляется прижимными винтами в совместимом малом замке профиля и задаёт угол 90°, как указано в карточке изготовителя. Сначала примеряют обработанные торцы и соединитель без ленты, выравнивают корпус и закрепляют его без деформации канала. Наличие такого уголка не делает его подходящим для другого профиля.
Профильный соединитель не соединяет электрические площадки. Если ленту нельзя провести через угол без недопустимого изгиба, делают разрешённые отрезки и изолированную кабельную перемычку с правильными каналами. Её укладывают без натяжения и защемления, затем проверяют свет. Стык корпусов и окончание светящихся участков могут дать тёмный шов: его оценивают на пробной сборке до окончательного крепления.
4. Закрепите корпус на основании
Используйте предусмотренный для выбранного исполнения способ: штатные держатели, крепёж через разрешённые места либо допустимое клеевое крепление. Тип крепежа выбирают под основание, а расположение точек крепления под длину и конструкцию профиля. Единого расстояния между ними для всех корпусов нет.
Если корпус защёлкивается в держатели, сначала установите держатели, затем посадите профиль и проверьте фиксацию. При креплении через корпус убедитесь, что головки крепежа не мешают плоской укладке ленты и закрытию экрана. Затягивайте так, чтобы не деформировать канал.
Клеевое крепление корпуса к мебели или стене должно быть прямо допустимо для этого узла. Важны масса, направление нагрузки, материалы, нагрев и условия эксплуатации. Выдержку до нагрузки и подготовку основания задаёт изготовитель выбранного состава. Клей, удерживающий корпус, и клеевой слой LED-ленты внутри него выполняют разные задачи.
После крепления снова примерьте экран. Профиль должен держаться ровно, без качания и перекоса, а провода свободно проходить через подготовленные вводы.
5. Проверьте ленту и подготовьте соединения
До снятия клеевой подложки осмотрите ленту: нет ли повреждённых компонентов, заломов платы, надрывов или дефектов защитного покрытия. Проведите проверку света в порядке, разрешённом изготовителем.
Для проверки полностью размотайте ленту. Включать её смотанной на катушке нельзя: тепло скапливается между витками. Разложите её без наложения участков друг на друга; если для проверки требуется теплоотвод, обеспечьте его по инструкции. Открытые контактные площадки и концы проводов должны быть изолированы от алюминия и других проводящих предметов. Не испытывайте ленту с открытыми контактами, положив её прямо на металл.
Подключите готовое безопасное низковольтное питание с правильным напряжением и полярностью. Проверьте свечение всей длины и предусмотренные каналы: например, тёплый и холодный белый либо отдельные цвета. Длительность проверки до окончательной установки определяет инструкция к ленте. После проверки отключите питание.
Отрежьте ленту только по разрешённой метке и подготовьте проводные соединения. Удобнее сделать это на отдельном рабочем месте до приклеивания, чтобы не нагревать клеевой слой и не работать паяльником в тесном алюминиевом канале. Полярность и назначение каналов сверяйте по маркировке площадок. Пошаговая подготовка, пайка, изоляция и проверка разобраны в инструкции по соединению LED-ленты.
Дайте соединениям остыть и примерьте их в корпусе вместе с изоляцией. Провод закрепляют за изолированную часть так, чтобы натяжение не передавалось на контактные площадки. На поворотах оставляют место для допустимого изгиба провода; плату не складывают пополам ради красивого стыка профилей.
6. Очистите канал и уложите ленту
После всех механических работ посадочная поверхность должна быть ровной, гладкой, сухой и чистой. Удалите пыль и остатки загрязнений безворсовой салфеткой с совместимым очистителем. Средство выбирают по покрытию профиля и рекомендациям к клеевому слою. Спиртовая салфетка из инструкции одного комплекта не означает, что любой растворитель подходит для любого окрашенного корпуса.
Дождитесь полного высыхания поверхности. Не наносите очиститель на светодиоды, плату или рассеиватель и не приклеивайте ленту поверх оставшейся жидкости. После очистки старайтесь не касаться посадочного места пальцами.

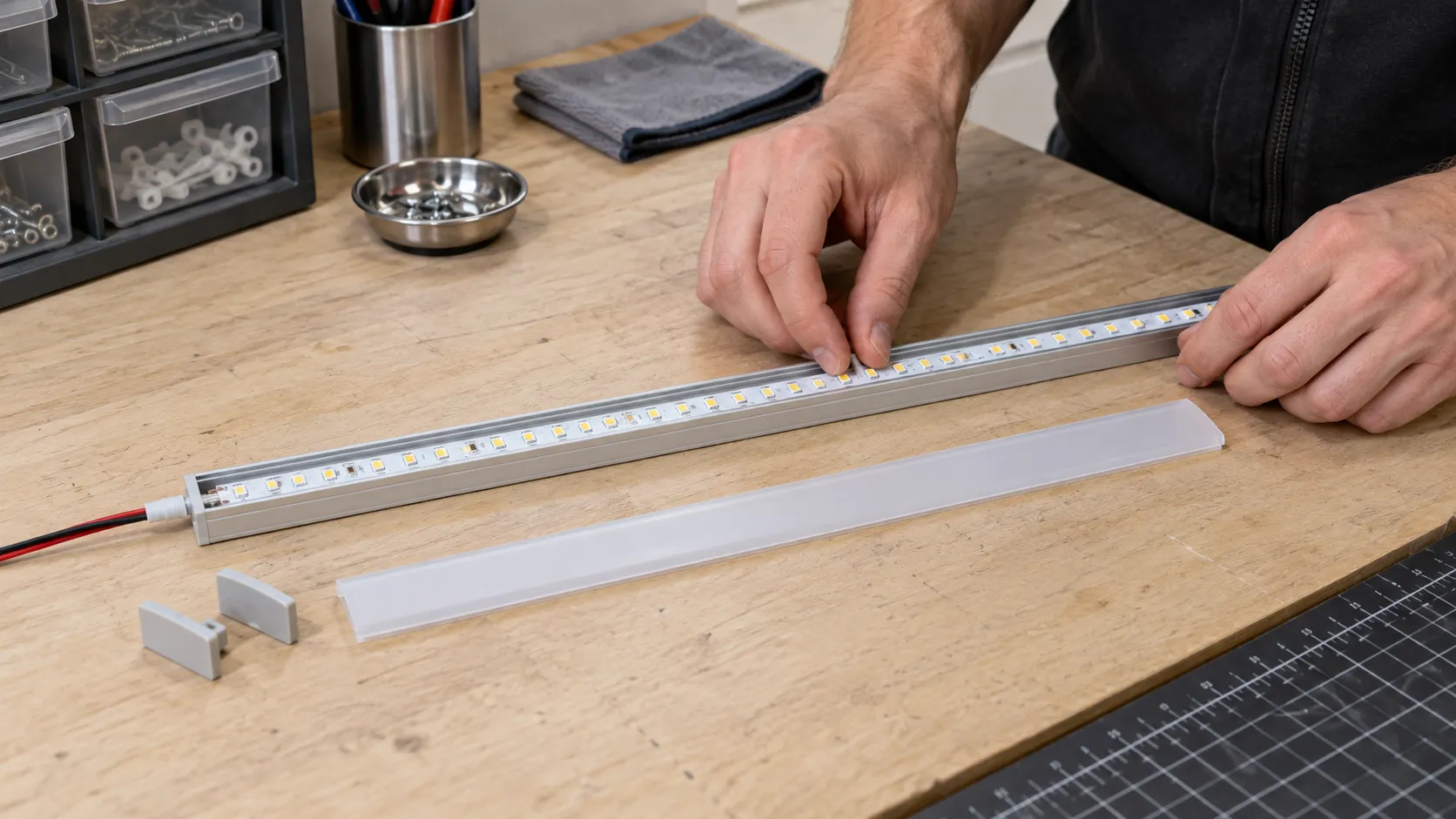

Разложите ленту в канале с подложкой и уточните положение начала, конца и проводных выводов. У многоканальных лент (CCT/MIX, RGB, RGBW) и соседних отрезков одной линии соблюдайте также одинаковую оптическую ориентацию укладки по паспорту и рекомендациям Arlight, чтобы смещение рядов кристаллов не давало разнотона на экране. Затем снимайте подложку постепенно, небольшими участками, сразу укладывая плату по выбранной линии. Не растягивайте её и не допускайте волн.
Прижимайте ленту способом, предусмотренным её изготовителем, через доступные участки основания платы. Не давите на светодиоды и другие компоненты. Дно профиля должно поддерживать ленту, а обратная сторона платы ровно прилегать к алюминию через предусмотренный клеевой слой. Такой контакт нужен для передачи тепла от ленты к корпусу.
Если участок отходит, остановитесь и найдите причину: загрязнение, остатки старого клея, неподходящее покрытие, температура приклеивания или повреждённый клеевой слой. Толстая подложка из случайного скотча и отдельные комки клея меняют посадку и теплоотвод. Применяйте только совместимое решение, допустимое для выбранной ленты.
Условия приклеивания и время до включения берите из документации применённого материала. Время набора сцепления клеевой ленты и отверждения герметика различается. Например, рекомендации 3M для VHB относятся к указанной клеевой системе; переносить её режим на любую LED-ленту или силикон нельзя. Универсального требования оставить любую сборку на 24 часа здесь нет.
7. Проверьте линию перед закрытием
При отключённом питании осмотрите весь канал. Убедитесь, что под лентой нет посторонних частиц, соединения изолированы от корпуса и соседних контактов, провод нигде не зажат, а усилие не передаётся на пайку. Проверьте полярность и назначение каналов по маркировке, затем подключите систему в соответствии с инструкциями оборудования.
Если пользуетесь мультиметром, заранее выберите режим измерения напряжения и соответствующие ему гнёзда щупов. Нельзя ставить прибор в режим измерения тока и подключать щупы напрямую между «+» и «−» источника: получится короткое замыкание. Измерения выполняют на доступной низковольтной стороне, не вскрывая сетевую часть.
Включите линию и осмотрите её по всей длине. Все участки должны светиться в предусмотренных режимах, без случайно погасших сегментов. Проверьте каждый канал и их сочетания, а при наличии регулировки яркости и управления также их обычные рабочие режимы. Если конец заметно тусклее начала, причину в питании и соединениях выясняют до закрытия.
Отключите питание перед любыми исправлениями. Рассеиватель не должен скрывать дефектное соединение или повреждённый участок.
8. Установите экран и оцените готовую сборку
Посадите экран так, как предусмотрено его конструкцией: защёлкните по длине или вставьте с торца. Не продавливайте его через силу, если внутри мешает соединение или провод. Установите заглушки, проверьте вводы и снова убедитесь, что детали можно снять для обслуживания.
Обычный экран с торцевыми заглушками сам по себе не делает профиль герметичным. Для влажного места нужна подходящая система, а места резки, стыки и вводы защищают по её инструкции.
После сборки включите свет и посмотрите на результат с обычных точек: стоя у рабочей поверхности, сидя за столом, со стороны входа. Проверьте стыки и окончания, блики и отражения. Если видны отдельные яркие точки, это повод проверить сочетание ленты, глубины профиля и экрана; сильнее прижимать крышку бессмысленно.
Тепловой режим оценивают у окончательно собранной линии с установленным экраном и в реальных условиях охлаждения. Допустимую температуру, место измерения и режим проверки берут из паспортов компонентов. Касание рукой не заменяет требуемого измерения. При выходе за пределы свет отключают и устраняют причину, сохраняя доступ к оборудованию.
Монтаж завершён, когда корпус надёжно держится, лента ровно прилегает, провода и соединения защищены, экран установлен без перекоса и механического натяга, а линия светится и управляется как задумано. Источник питания и обслуживаемые узлы остаются доступными. Если заметно мерцание, его причины рассматриваем в отдельной статье; отсутствие полос на видео не подтверждает отсутствие пульсации.
Если подсветка устанавливается на улице
Для улицы сначала определите архитектуру: низковольтная DC-лента с источником питания или заводская сетевая система. Дальше порядок LED-монтажа такой:
- По фактическому месту подтвердите допустимость ленты, соединений, окончаний, кабеля и креплений: воду, солнце, температуру и нагрузки проверяют для всех узлов.
- Наметьте готовое основание, кабельный путь, точки питания и доступ к обслуживанию. Электрик готовит нужную сетевую часть; для DC-системы блок и управление располагают в разрешённых им условиях.
- При отключённом питании установите подходящие крепления и корпус, подготовьте разрешённые отрезки и соединения. Защитите кабель на кромках, сохраните допустимые изгибы и не передавайте натяжение на ленту.
- В DC-системе подключите ленту через совместимое управление к нужному DC-выходу. В сетевой используйте только штатный ввод и окончания. Заделайте все обработанные торцы и соединения по паспорту и выдержите составы до включения.
- Проверьте маркировку, полярность DC-части, изоляцию, отсутствие замыканий и комплектность защиты. Затем специалист включает систему и проверяет весь контур под допустимой нагрузкой, управление, равномерность и температурный режим.
- После окончательной фиксации повторите проверку, оставьте доступ к узлам и сохраните модели оборудования для обслуживания.
Материалы и порядок заделки вынесены в герметизацию LED-системы, а заводской сетевой путь в подключение ленты 220/230 В. Описанные выше операции с обычным интерьерным профилем не заменяют наружные ограничения конкретного комплекта.
Если нужно заменить установленную ленту
При замене уже установленной ленты сначала выясните причину отказа: питание, контакт, перегрев или повреждение самой платы. Новый отрезок должен совпадать по напряжению, типу каналов, ширине, допустимой нагрузке и условиям установки. Оттенок и яркость новой партии проверяют рядом со старой: даже совместимый сегмент может дать заметный разнотон.
Для доступной низковольтной линии порядок замены такой:
- Полностью обесточьте систему, выдержите время из инструкции питания и проверьте отсутствие напряжения. Открытую сетевую часть обслуживает специалист.
- Получите доступ к экрану и соединениям, зафиксируйте маркировку проводов. Если доступ перекрыт потолочным полотном или мебельной деталью, его организует профильный исполнитель, без вытягивания ленты за провода.
- Отсоедините старый участок. Для частичной замены границы выбирают только по разрешённым меткам резки и способу соединения этой модели, а не по краям потемневшего пятна. При недоступных площадках или недопустимой локальной замене меняют всю доступную линию.
- Снимите старую плату с клеевого основания без повреждения проводки и корпуса. Удалите остатки клеевого слоя способом, совместимым с материалом профиля; очистите и высушите канал. Поверхность не должна оставаться рыхлой или жирной.
- Подготовьте и изолируйте соединения нового участка, выполните разрешённую пробу с предусмотренным теплоотводом. После пробы снова отключите питание и уложите ленту по шагу 6 выше. Пайку выполняют по уже приведённой отдельной инструкции.
- Перед закрытием проверьте полярность и каналы, отсутствие замыканий и натяжения. Затем проверьте всю линию и управление под нагрузкой, оцените свет на стыке. Закройте экран и повторите проверку в окончательном положении.
Если причина была в питании или охлаждении, её устраняют до возврата системы в работу. Замена одной платы не исправляет эти условия.
