Серии лент Arlight: что означают RT, UL, IC, COB и CSP

Буквы RT, UL, IC, COB и CSP в каталоге Arlight описывают не одно и то же. Две ленты A240 могут одинаково содержать 240 светодиодов на метр, но различаться мощностью, цветопередачей и шириной платы. А COB и CSP иногда встречаются в названии одной модели. Выбирать по одному префиксу нельзя — нужен точный артикул.

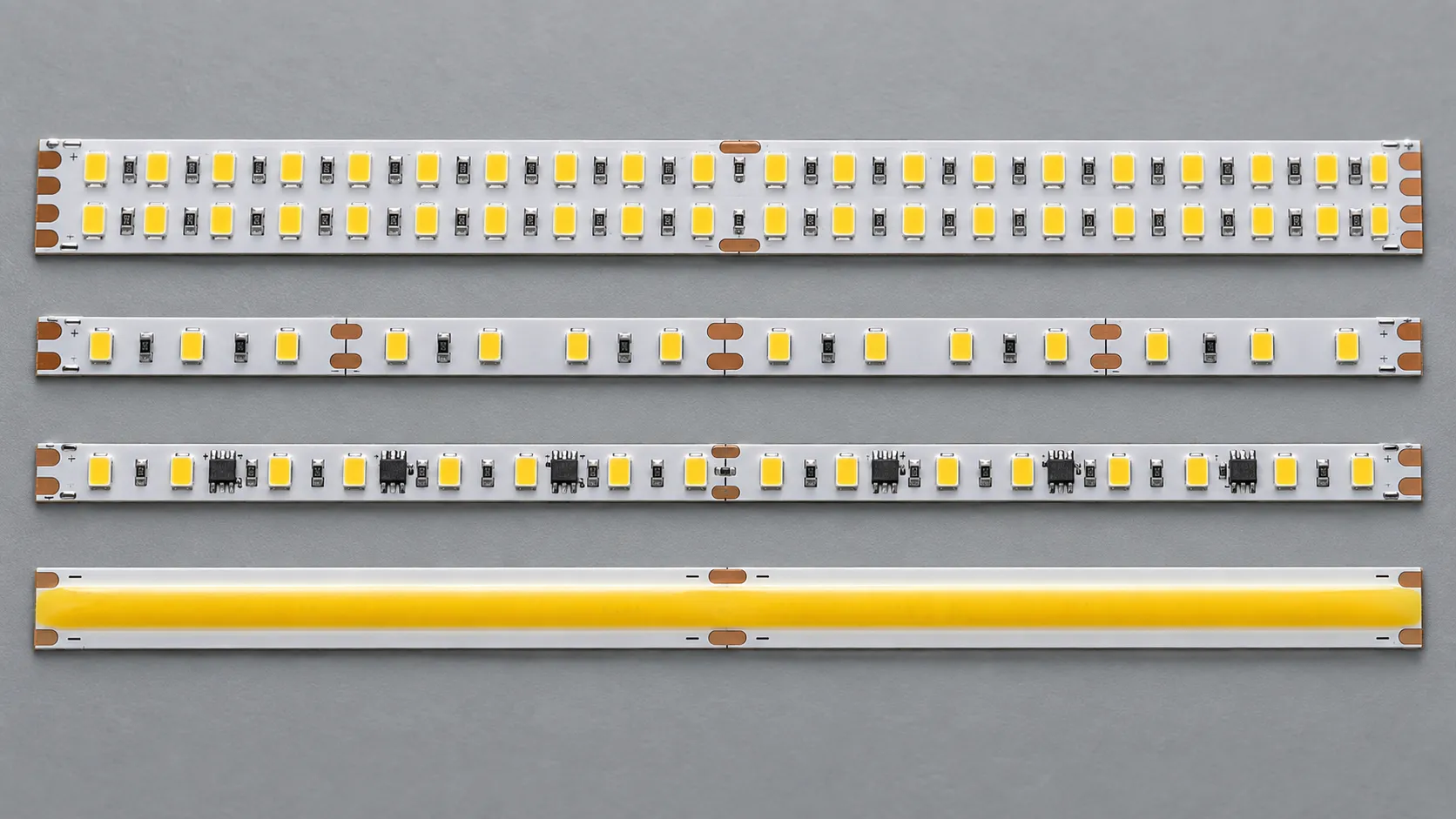

RT и UL помогают найти семейство и исполнение, IC указывает на стабилизацию тока в соответствующих моделях, COB описывает тип светящейся поверхности, а CSP — корпусирование отдельных элементов. Это разные свойства, а не линейная шкала качества от худшего к лучшему.

RT и UL: что сравнивать за похожими названиями

В рекомендациях по маркировке Arlight RT описывает открытые ленты с фронтальным излучением. Проще говоря, свет выходит с лицевой стороны платы. Из этого обозначения ещё нельзя узнать ни яркость, ни точность передачи цветов предметов.

UL разумно читать как префикс конкретного семейства. Практический смысл выбора между RT и UL появляется в характеристиках двух подходящих изделий. Посмотрим на RT-A240-15mm Day4000, артикул 021449(2) и UL-A240-10mm Warm2700, артикул 048129. Обе ленты рассчитаны на 24 В, у обеих по 240 светодиодов на метр. Но совпадение A240 скрывает несколько важных различий.

Для узкого места установки существенна ширина. Для зеркала или витрины стоит внимательно сравнить цветопередачу. А 2700 К и 4000 К дают разный оттенок белого: первое значение означает более тёплый свет. Эти различия влияют на результат гораздо понятнее, чем предположение о превосходстве одного префикса над другим.

Для этих двух конкретных артикулов UL имеет больший типичный поток — 2100 против 1720 лм/м, но и другой белый оттенок. Это не доказывает, что каждая UL ярче любой RT. Если важна эффективность, сравнивают лм/Вт, условия измерения и близкую цветовую температуру, а не только название серии.

Сроки гарантии в таблице относятся только к RT 021449(2) и UL 048129. По разделу 6 паспорта RT и паспорта UL отсчёт начинается со дня передачи потребителю, если договором не установлено иное; при неизвестной дате передачи используют дату изготовления. Действуют условия сохранности изделия и соблюдения правил хранения, перевозки и эксплуатации. Эти сроки нельзя переносить на все RT/UL или считать доказательством надёжности. Таблица не меняет условия гарантии на монтаж и всю систему BossDiodov.

COB и CSP могут оказаться одной лентой

Это хорошо видно в документации COB-X400, артикул 041697(1). В паспорте модели одновременно присутствуют COB и CSP: лента имеет ширину 5 мм, питается от 24 В и содержит 400 CSP-элементов на метр.

CSP (chip-scale package) описывает компактный светодиодный элемент, а COB в этом примере — конструкцию ровной светящейся полосы со сплошным люминофором. В ленте 041697(1) 400 CSP-элементов на метр формируют COB-линию. Поэтому сравнение «COB против CSP» без указания устройства конкретного изделия некорректно.

Для видимой декоративной линии такой характер свечения полезен: внимание привлекает сам световой контур, а не отдельные точки. Но ровность полосы и количество света на рабочей поверхности остаются разными задачами. Большое число элементов на метр само по себе не означает больший световой поток или более высокую цветопередачу.

Итоговый вид зависит и от сборки. Лента должна помещаться в выбранном канале вместе с соединением, а экран профиля участвует в формировании линии. Геометрию такой сборки разбираем отдельно в статье о профилях Arlight.

IC: что меняется на длинной линии

Для протяжённого контура важна равномерность яркости: дальняя часть должна светить так же ярко, как начало. В стабилизированных лентах IC установленные на плате стабилизаторы поддерживают ток в отдельных электрических участках ленты. Именно это свойство стоит искать за буквами, когда обсуждается длинная линия и точки подвода питания.

У IC-A60-10mm, арт. 027032(2) изготовитель допускает до 30 м с односторонним подключением благодаря стабилизаторам тока. Но это маломощная модель с пределом 4,6 Вт/м: полные 30 м дают до 138 Вт, или примерно 5,75 А при 24 В. Блок питания, общий подвод и соединения всё равно рассчитывают на эту нагрузку. Предел длины относится только к указанному артикулу.

Стабилизация на плате сохраняет требования к подводящему кабелю и блоку питания: по кабелю нужно передать весь ток линии, а на входе обеспечить нужное напряжение. Блок питания рассчитывают по нагрузке. Поэтому длинное подключение может упростить расположение проводов, но не делает потребление длинной ленты маленьким.

IC в этом примере также не означает адресную анимацию. У 027032(2) один канал управления: диммер меняет яркость всей одноцветной ленты. Для бегущих эффектов с раздельным управлением участками нужны соответствующие лента и контроллер; одних букв IC в названии для этого недостаточно. Различия в управлении описаны в материале о контроллерах Arlight.

Как читать предложение по подсветке

В понятном сравнении будет видно, сколько света дадут выбранные варианты, как будут выглядеть цвета и почему обе ленты подходят по размерам, резке и подключению. Тогда можно обсудить конкретное полезное отличие и его влияние на стоимость всей системы, включая профиль, питание и управление. Подробный порядок подбора под задачу есть в статье «Как выбрать светодиодную ленту Arlight».
