Схемы питания LED-ленты на длинных линиях

Десятиметровая световая линия может выглядеть цельной, но электрически состоять из нескольких отрезков с отдельным питанием. В других случаях паспорт допускает одну непрерывную ленту с подводом к обоим концам. Выбор определяют не только длина контура, но и ограничения конкретной модели, расположение блока и маршруты кабелей.

Ниже показаны схемы для низковольтной LED-ленты постоянного напряжения. Они помогут выбрать расположение точек питания до монтажа и понять, что именно должно быть соединено.

Сначала проверьте, какой участок разрешает производитель

Найдите в паспорте точную модель ленты, её напряжение, допустимую длину подключаемого участка и схему подачи питания. Если производитель указывает разные длины для питания с одного и двух концов, это разные условия применения. Длина катушки сама по себе ещё не описывает все допустимые соединения.

Универсального предела в метрах для всех лент 12, 24 или 48 В нет. Даже слово long-run или наличие стабилизации тока не отменяет паспортных ограничений. Если изготовитель допускает питание с обоих концов, это ещё не разрешение удлинить ленту вдвое: используйте указанную им схему и максимальную длину.

Причина ограничений понятна: у кабеля и медных дорожек есть сопротивление. При питании с одного конца через его дорожки проходит ток расположенных дальше сегментов; напряжение по пути падает, и конец может светиться слабее. Более мощный БП сам по себе не устраняет эти потери. Для подводящего кабеля есть отдельный расчёт сечения и падения напряжения.

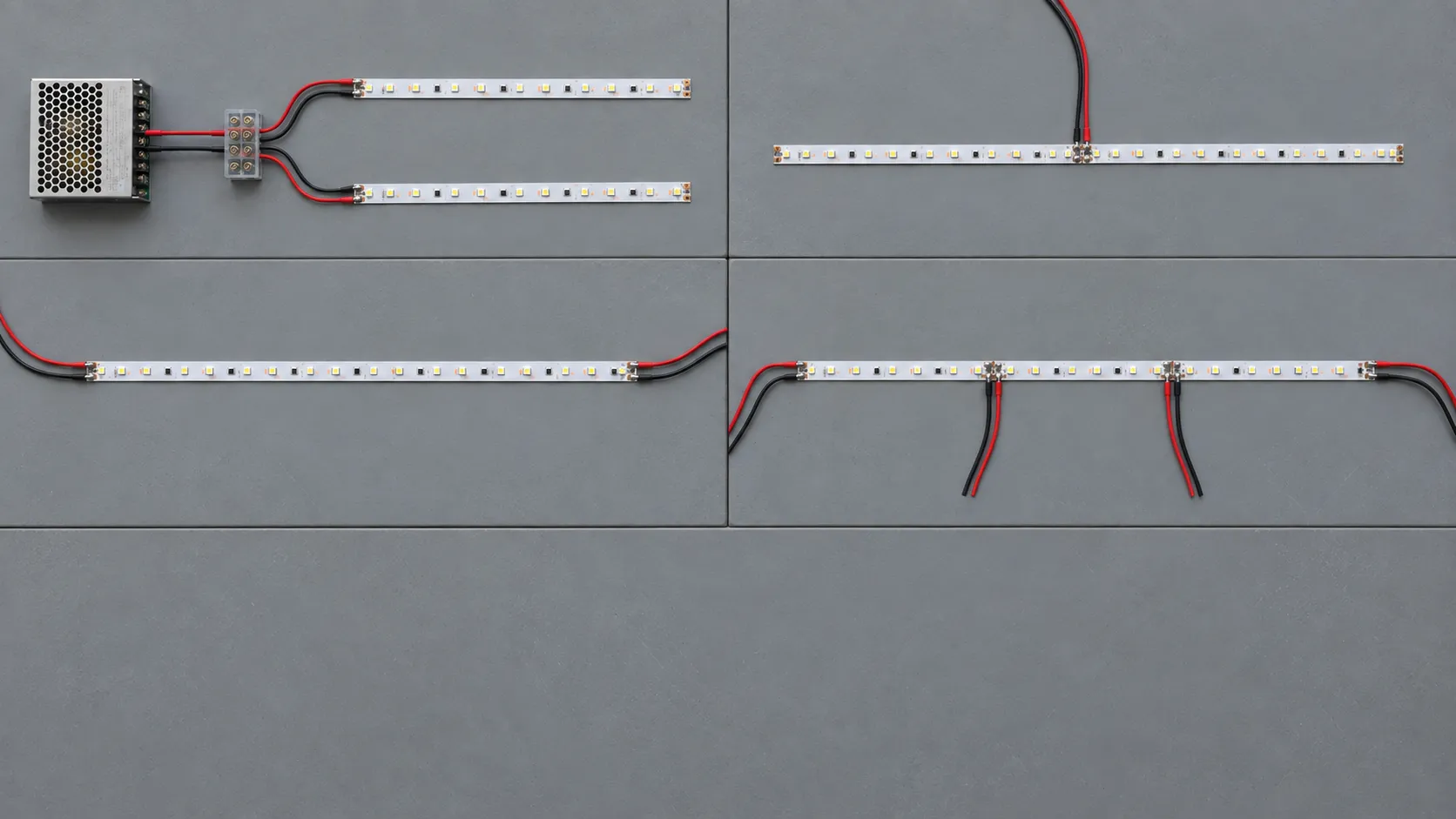

Как читать схемы

На схемах S+ и S− обозначают одну пару выходных клемм:

• без регулировки это низковольтный выход одного подходящего БП;
• при регулировке это выход одного совместимого диммера, установленного между БП и одноцветной лентой.

Все ответвления S+ соединяются только с контактами «+», ответвления S− только с контактами «−». Это разные полюса выхода: между S+ и S− перемычки нет. Прямые линии на рисунках обозначают провода, а надписи A, B и C помогают различить участки или точки подключения.

Схемы показывают распределение готового низковольтного питания. Соединения меняют при отключённом питании. Подключение открытых частей сети 220/230 В выполняет квалифицированный специалист.

1. Отдельный участок с питанием с одного конца

Подходит, когда длина участка укладывается в паспортное ограничение для такого подключения, а кабель можно подвести к его началу.

Один выход S                 Начало участка A

S+ ──────────────────────── +A
S− ──────────────────────── −A

От начала A лента идёт до свободного конца.
Других подводов питания у этого участка нет.

Это исходная схема для отдельной полки, короткой ниши или одной допустимой ветви более длинного контура. Если за ней должна продолжаться световая линия, сначала решите, будет ли следующий отрезок частью этой же электрической ветви или получит собственный подвод. Подключение следующей катушки к концу первой увеличивает участок, питающийся через дорожки её начала.

2. Один непрерывный участок с питанием с двух концов

Эта схема уместна, когда изготовитель допускает двухстороннее питание, а провод можно провести к обоим концам. Лента остаётся одним электрическим участком. От одного выхода S к каждому концу идут свой положительный и свой отрицательный провод.

S+ ──┬───────────────────── + конца A
     └───────────────────── + конца B

S− ──┬───────────────────── − конца A
     └───────────────────── − конца B

A — начало, B — конец одной непрерывной ленты.
Её дорожки между A и B сохранены.

Светодиоды получают ток с двух направлений, что может уменьшить падение напряжения вдоль дорожек. Но длинный тонкий кабель ко второму концу способен свести пользу на нет. Ток не обязан делиться поровну: всё зависит от сопротивлений ленты, проводов и соединений. Это проверяют расчётом и измерением под нагрузкой.

Если есть диммер, оба подвода на этой схеме начинаются после него, на одном регулируемом выходе. Один конец нельзя подключить к выходу диммера, а другой напрямую к БП: так цепь регулировки окажется обойдена.

3. Питание из центра: две ветви в разные стороны

Удобно, когда подвод питания находится посередине длинной линии. Вместо кабеля до дальнего края можно начать в центре две ветви, направленные в противоположные стороны.

Ниже показан вариант с двумя отдельными отрезками. Их начала L и R расположены рядом в центре, а свободные концы расходятся влево и вправо.

                      Центр линии

S+ ──┬─────────────── + начала L
     └─────────────── + начала R

S− ──┬─────────────── − начала L
     └─────────────── − начала R

Левая ветвь:  начало L → лента влево → свободный конец
Правая ветвь: начало R → лента вправо → свободный конец

Каждая ветвь подключена к S своей парой проводов.
Стрелки здесь показывают расположение ленты.

Допустимую длину проверяют от центра до конца каждой ветви. Кабель от БП или диммера до места разветвления несёт общую нагрузку обеих ветвей; подводы после разделения относятся уже к своей ветви. Центральный ввод не увеличивает возможности общего кабеля, клемм и устройства управления.

Если планируется ввод в промежуточные площадки непрерывной ленты, а не два отдельных отрезка, такую возможность и ограничения проверяют по её паспорту. Внешне обе конструкции могут выглядеть одинаково, но точки соединений на плане должны быть указаны точно.

4. Отдельные параллельные ветви

Для нескольких полок, сторон периметра или разнесённых зон удобно предусмотреть отдельный подвод к каждому участку. Они могут светиться как единая линия, при этом ток дальнего участка не идёт через дорожки ближнего.

S+ ──┬───────────────────── + участка A
     ├───────────────────── + участка B
     └───────────────────── + участка C

S− ──┬───────────────────── − участка A
     ├───────────────────── − участка B
     └───────────────────── − участка C

A, B и C — отдельные отрезки ленты.
Каждый подключён к S своей парой «+» и «−».
Их соседние концы между собой не соединены.

Если отрезки стоят вплотную в одном профиле, электрическое разделение между ними всё равно сохраняют. Иначе получится другая схема: отдельные подводы к общей непрерывной линии.

Для двух, трёх и большего числа ветвей принцип одинаков. Проверяют длину и нагрузку каждой ленты, ток её кабеля и соединений, затем суммарную нагрузку БП и управления. Если от выхода до распределительной точки идёт один общий кабель, его рассчитывают на все одновременно работающие ветви. Отдельно проверяют защиту ветвей при коротком замыкании: если общий БП рассчитан на большой суммарный ток, который превышает допустимый ток кабеля отдельной тонкой ветви, такую ветвь защищают собственным предохранителем по требованиям документации (например, паспорта Arlight). Число клемм на БП не говорит само по себе, какую нагрузку можно подключить.

Отрезки могут стоять один за другим в общем профиле, но электрически эта схема параллельная. Не соединяйте обычные ленты постоянного напряжения как цепочку «плюс первой к минусу второй»: на каждом отрезке должно быть его паспортное напряжение. Расположение на потолке или полке не определяет электрическую схему.

5. Дополнительные точки питания непрерывной линии

Для некоторых моделей допускаются подводы к промежуточным точкам. Это полезно, когда нужно распределить питание вдоль линии и можно заранее проложить к этим точкам провода. Точки и расстояния между ними выбирают по документации ленты.

S+ ──┬───────────────────── + точки A
     ├───────────────────── + точки B
     └───────────────────── + точки C

S− ──┬───────────────────── − точки A
     ├───────────────────── − точки B
     └───────────────────── − точки C

Одна непрерывная лента проходит через точки A, B и C.
A и C находятся у концов, B — между ними.
Дорожки ленты между этими точками сохранены.

Отличие от предыдущей схемы принципиальное: там были электрически раздельные отрезки, здесь все точки связаны дорожками одной ленты. Все подводы должны приходить от одного выхода S. При управлении это тот же регулируемый выход, а не отдельное питание в обход контроллера.

Дополнительные провода не дают права наращивать ленту до произвольной длины. Они также не заменяют проверку тока и допустимой нагрузки соединителей, распределительных клемм и общего кабеля.

Если лента CCT, RGB или RGBW

Двухпроводные рисунки выше показывают принцип распределения питания одноцветной ленты. Для многоканальной системы сохраняется тот же порядок:

Один БП → совместимый контроллер → разветвление его выхода → лента

К каждой питаемой точке проводят все необходимые проводники от одного набора выходных клемм контроллера, сохраняя обозначения каналов. Например, в системе с общим плюсом это могут быть:

В двухсторонней схеме общий «+» контроллера идёт на «+» обоих концов, выход R на R обоих концов, G на G и так далее. Подвод только плюса и произвольного «минуса» вместо нужных каналов не повторяет эту схему.

Маркировка и конструкция должны совпадать с паспортами ленты и контроллера. В частности, двухпроводная биполярная CCT-лента требует своей схемы. Для адресной ленты дополнительно нужны правила подключения сигнала, поэтому эти рисунки не являются её полной схемой.

Нагрузку проверяют по каждому каналу и по общему пределу контроллера. У ленты с общим плюсом общий проводник несёт сумму токов включённых каналов, а не ток одного цвета. Если нужен усилитель, его питание, вход и выход проектируют по совместимой документации: произвольное соединение выходов нескольких устройств не заменяет такую схему.

Пример такой схемы есть у Arlight SMART-RGBW-DIN 025169. Его паспорт предусматривает MIX/CCT, RGB и RGBW с общим анодом, питание 12–36 В и предел 5 А на канал. Для варианта 24 В суммарная паспортная мощность 480 Вт соответствует 20 А по четырём каналам; ограничение каждого канала проверяют отдельно.

При полностью отключённом питании специалист собирает три разных пути:

1. Выходы совместимого контроллера идут на PWM SIGNAL INPUT усилителя с сохранением общего плюса и соответствия каналов. В RGB это R/G/B, в CCT нужны соответствующие тёплый и холодный каналы по схемам обоих устройств.
2. Собственный согласованный источник подаёт питание на POWER INPUT 12–36VDC, с правильной полярностью. Его напряжение соответствует усилителю и подключённой ленте.
3. Выход OUTPUT усилителя питает отдельный участок ленты. Его не соединяют с силовым выходом контроллера или другого усилителя через непрерывные дорожки ленты.

Проверив маркировку, отсутствие замыканий и расчёт нагрузки, специалист включает систему и проверяет каналы, яркость и всю ветвь под разрешённой нагрузкой. Усилитель повторяет управление, но не создаёт независимую зону. Схема отдельного силового питания не разрешает произвольно объединять выходы блоков питания.

Можно ли поставить по БП на каждый конец

У одной непрерывной ленты дорожки соединяют начало и конец. Если к этим концам подключить выходы двух обычных БП, они окажутся соединены через ленту. Это уже параллельная работа источников, для которой недостаточно одинаковой надписи «24 В» на корпусах.

Производители прямо запрещают произвольно объединять выходы обычных блоков питания: например, паспорт источника Arlight ARPV-SP-24100, арт. 040046, запрещает параллельное подключение блоков к одной нагрузке; общие вопросы совместной работы источников рассматриваются также в техническом разделе MEAN WELL. Совместная работа допустима только по разрешённой изготовителем схеме для специальных устройств.

Когда зоны получают питание от разных БП, участки разделяют электрически и используют совместимую схему управления. Нельзя оставлять между ними случайную связь через дорожки, общий провод или выходы контроллеров. Если общий провод либо сигнальная связь нужны по документации оборудования, их показывают на проектной схеме отдельно.

Как выбрать и проверить схему на своём плане

1. Нарисуйте световую линию и подпишите модель ленты. Отметьте её напряжение, длины допустимых участков и разрешённые способы питания. Места разрезов и инструмент выбирают по правилам паспорта: у обычной сегментированной ленты режут по заводской маркировке, а произвольный рез тонким лезвием допускается только у специальных серий FreeCut (например, Arlight 046886).
2. Отметьте доступные места для БП, управления и проводки. Для БП нужен сервисный доступ и условия охлаждения по его документации. По расположению подводов выберите один конец, два конца, центр, отдельные ветви или разрешённые дополнительные точки.
3. Покажите каждое соединение. Должно быть видно, где дорожки непрерывны, а где лента разделена. У каждого подвода подпишите источник, полярность или каналы. Не оставляйте запись «питание с двух сторон» без указания, от какого выхода идут провода.
4. Проверьте нагрузку всего пути. Сначала отдельный участок и его кабель, затем общую часть до разветвления, БП и управление. Расчёт мощности источника и расчёт кабеля решают разные задачи; выбранная топология должна пройти обе проверки.
5. Проверьте собранную систему до закрытия профилей. При отключённом питании сверьте проводку со схемой, осмотрите соединения и изоляцию. При включении оцените равномерность света и работу всех предусмотренных каналов и регулировок. Измерения на доступной низковольтной части выполняют при соответствующем навыке; при тусклом конце выясняют, где именно теряется напряжение, прежде чем менять БП.
