Как подключить светодиодную ленту

Одноцветную низковольтную LED-ленту подключают к подходящему источнику постоянного напряжения: «+» к «+», «−» к «−». Для регулировки между блоком и лентой ставят совместимый контроллер. Но прежде чем соединять провода, проверьте напряжение, ток нагрузки, обозначения контактов и допустимую длину участка: совпадение двух проводов ещё не означает совместимость всей системы.

Ниже описана сборка доступной низковольтной части в сухом месте. Сетевая часть уже должна быть готовой и закрытой: например, у блока есть заводской шнур с вилкой и доступный низковольтный выход. Если для подключения нужно открыть клеммы L, N, PE или снять крышку, за которой находятся сетевые соединения, эту часть выполняет электрик. У доступной системы 24 В другие условия работы, но короткое замыкание по-прежнему может перегреть провод или соединение.

1. Подготовьте комплект и исходные данные

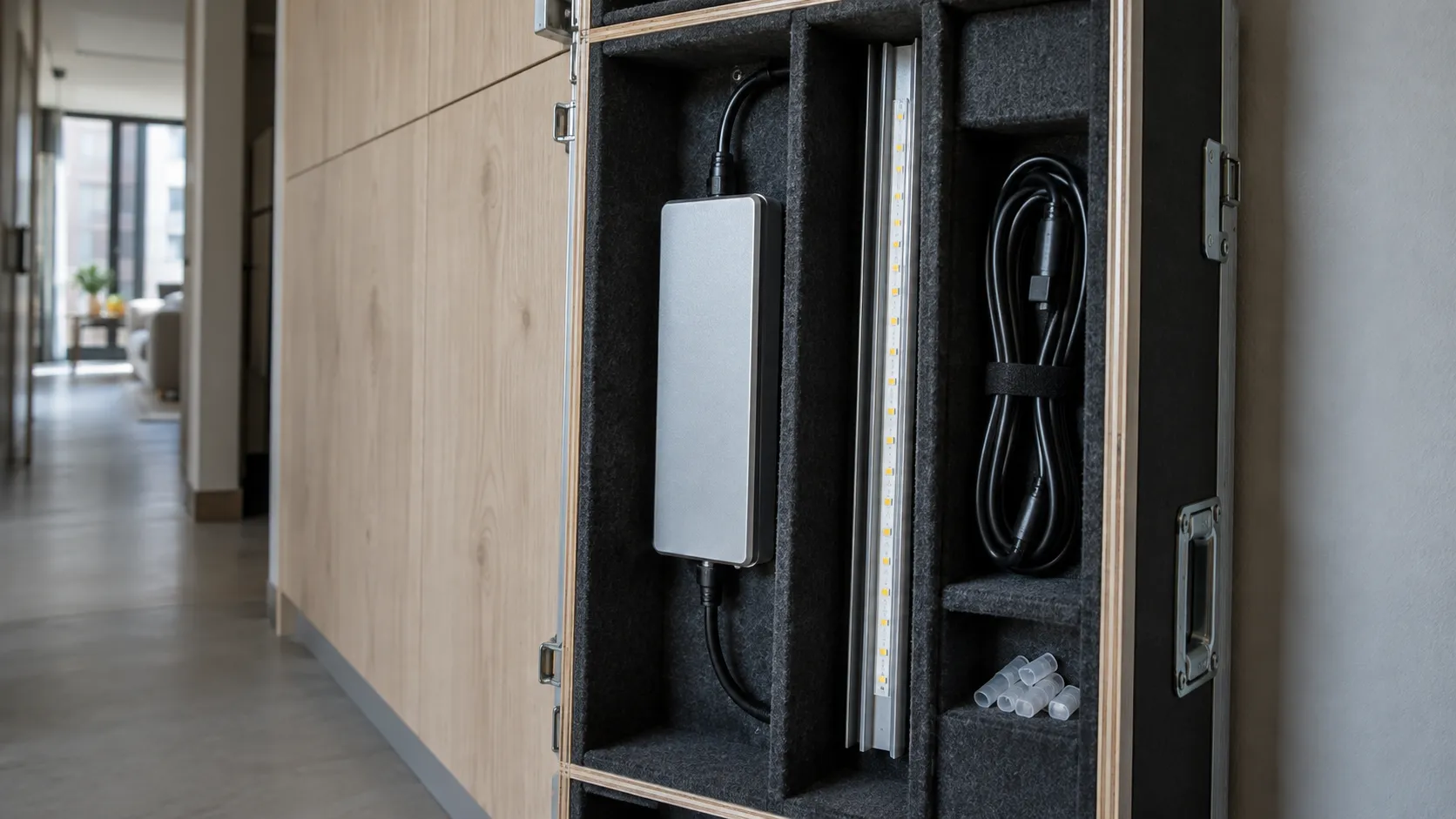

Положите рядом ленту, блок питания, контроллер, если он нужен, и их инструкции. На этом этапе должны быть известны:

• напряжение и тип питания ленты, например 24 В DC, постоянное напряжение, или CV;
• длина каждого отрезка, паспортные Вт/м, разрешённые места резки и максимальная длина участка для выбранного способа питания;
• выходное напряжение и допустимая нагрузка блока в предусмотренных условиях установки;
• назначение входа, выхода и каналов контроллера, его допустимый общий ток и ток каждого канала;
• длина и сечение кабеля, а также подходящий способ соединения с лентой и оборудованием.

Нагрузку каждого отрезка предварительно считают как длина × мощность в Вт/м. Одновременно работающие отрезки суммируют, ток оценивают как I = P / U. Для RGB и CCT уточняют, какие каналы входят в паспортную мощность. После расчёта проверяют по отдельности блок, контроллер, кабель и клеммы: запас блока не делает перегруженный выход контроллера безопасным.

Из инструментов понадобятся режущий инструмент по паспорту модели (ножницы для обычной сегментированной ленты либо тонкое лезвие не толще 0,5 мм вместо ножниц для специальных серий свободного реза, таких как Arlight FreeCut 046886), инструмент для зачистки проводов, подходящая отвёртка для низковольтных клемм и материалы для изоляции и крепления кабеля. Для пайки нужны паяльное оборудование, припой и флюс, допустимые для выбранной ленты. Подробный порядок есть в инструкции по пайке и соединениям. Для проверок напряжения понадобится мультиметр; порядок выбора режима и подключения щупов разобран ниже.

Подготовьте место для размотанной ленты и предусмотренное изготовителем основание для отвода тепла. Провода должны доставать до контактов свободно, без натяжения. Разместите блок и обслуживаемые соединения так, чтобы к ним оставался доступ после монтажа.

При замене блока потолочной подсветки сначала выясняют причину отказа: нагрузку, соединения и условия охлаждения. Затем по маркировке выбирают совместимый CV-выход, напряжение, допустимую нагрузку, управление, габариты и размещение. Большая мощность не исправляет неподходящее напряжение или закрытую горячую полость.

Доступный готовый закрытый блок с вилкой меняют после отключения от розетки и предусмотренной изготовителем выдержки: проверяют отсутствие напряжения на доступном DC-выходе, фиксируют назначение соединений, отсоединяют старый узел и крепление, устанавливают новый и восстанавливают соединения по его маркировке. До включения проверяют полярность, изоляцию и отсутствие натяжения; затем проверяют ленту, управление и работу под нагрузкой по шагам ниже. Вскрывать корпус блока не нужно. Если есть открытые сетевые провода, замену выполняет квалифицированный специалист. Когда доступ перекрыт натяжным полотном, его организует профильный исполнитель потолка; выдёргивать блок за провод или разбирать потолок самостоятельно не следует.

2. Убедитесь, что компоненты подходят друг другу

Для ленты с маркировкой 24 В DC нужен совместимый источник постоянного напряжения с выходом 24 В DC. Блок на 12 или 48 В не становится подходящим из-за похожего разъёма. Драйвер постоянного тока также нельзя подставить вместо CV-блока без прямого указания производителя. Обозначения COB и SMD не определяют напряжение питания: его читают на ленте и в паспорте.

Одноцветную ленту без регулировки можно подключить непосредственно к подходящему низковольтному выходу блока. Слово «непосредственно» здесь означает отсутствие диммера, а не подключение ленты к розетке 220/230 В. Такой порядок выбора питания и проверки полярности показан, например, в руководстве Diode LED для ленты 24 В. Ограничения длины в этом руководстве относятся к указанной модели.

Для регулировки нужен контроллер именно Вашего типа ленты: одноцветной, с изменяемой температурой белого, RGB, RGBW или другого предусмотренного варианта. Сверьте рабочее напряжение, схему каналов, общий предел нагрузки и предел каждого канала. Количество контактов и форма разъёма не доказывают совместимость. Эта инструкция относится к обычным лентам с управлением силовыми каналами; адресная лента с линией данных требует своей схемы.

3. Разберите обозначения до соединения

Сначала найдите низковольтный выход блока, затем вход питания контроллера и его выход на ленту. У разных производителей они могут называться OUTPUT, INPUT, POWER, LED, V+, V−. Определяйте их по схеме устройства, а не по расположению клемм на корпусе.

Для обычной одноцветной системы последовательность такая:

Без регулировки:
выход БП V+  →  «+» ленты
выход БП V−  →  «−» ленты

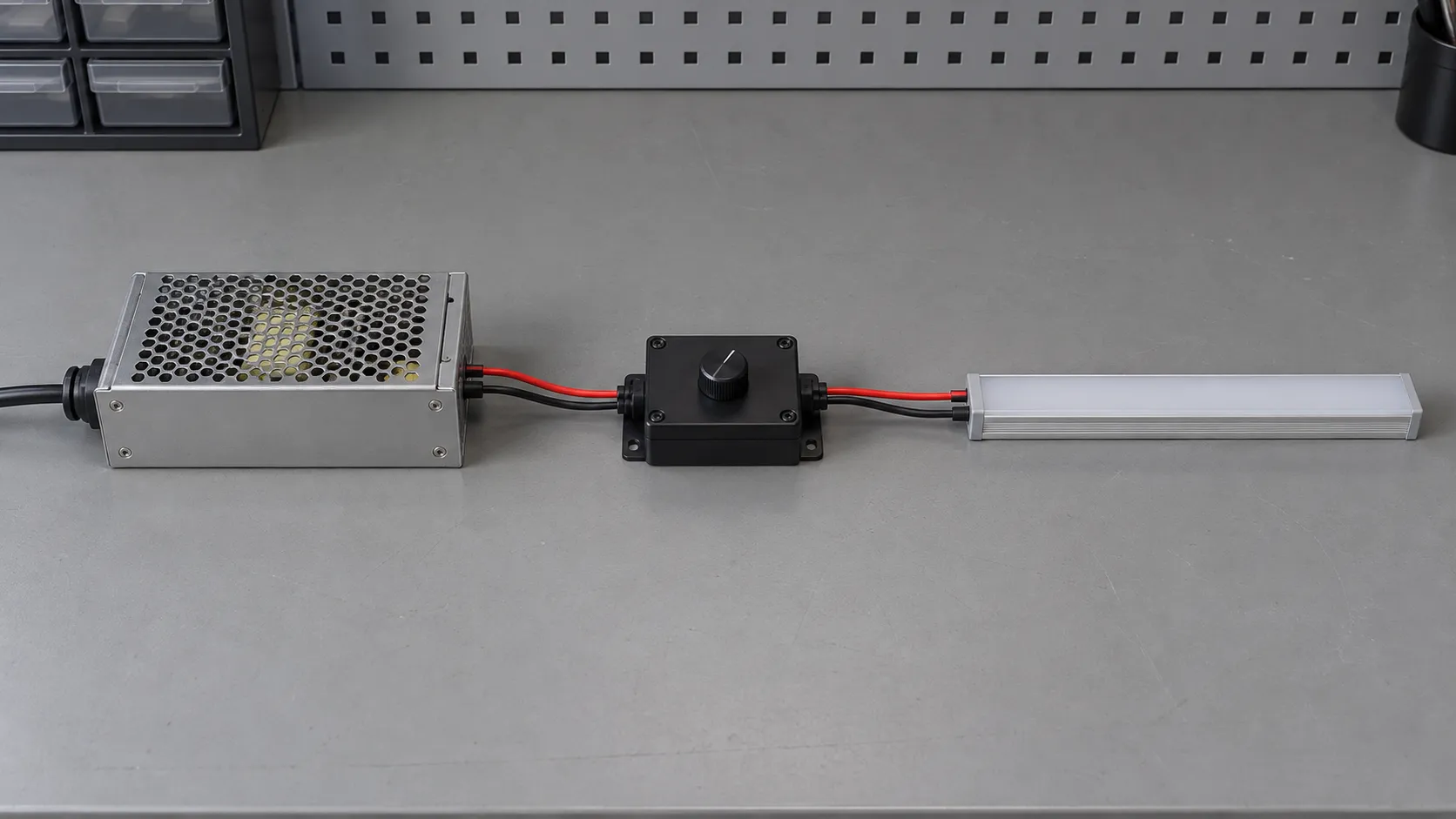

С совместимым низковольтным диммером:
выход БП V+  →  вход диммера V+
выход БП V−  →  вход диммера V−
выход диммера «+»  →  «+» ленты
выход диммера «−»  →  «−» ленты

У распространённой RGB-ленты с общим плюсом выход контроллера V+ соединяется с площадкой V+ ленты, а R, G и B — с одноимёнными площадками красного, зелёного и синего каналов. У RGBW добавляется белый канал W. У ленты с изменяемым белым обозначения тёплого и холодного каналов могут быть WW и CW. Применяйте это соответствие только при совпадении со схемой Ваших устройств: общий контакт и обозначения бывают другими.

Канальные контакты не нужно объединять с «минусом» блока наугад. В такой системе контроллер управляет ими раздельно, и обход его выходов нарушит регулировку. Цвет изоляции используйте лишь как подсказку: окончательное основание — маркировка и паспорт. Если надпись неразборчива или схема неизвестна, соединение пока не собирайте.

Выключатель может стоять в трёх разных местах. До соединения выберите нужный вариант:

Для последнего варианта есть конкретный пример: SMART-K48-RGBW-PUSH-SUF 028442, 12–24 В, до 1 А на канал. На рисунке 1 его инструкции возвратная кнопка с нормально разомкнутыми контактами подключена между PUSH и V−. Питание входит в V+/V−, а лента подключается к отдельным выходам V+/R/G/B/W. При обесточенной системе специалист подключает эти три цепи, проверяет их и только затем включает питание: короткое нажатие кнопки включает/выключает свет. На PUSH этой модели сеть 230 В не подают. Схема другой кнопки или реле может отличаться. После сборки проверьте штатное включение и выключение, а затем предусмотренные регулировки и нагрузку.

4. Соберите низковольтные соединения

1. Отключите источник от питания. У готового блока с вилкой выньте её из розетки. Выключение света пультом не обесточивает систему. Выдержите время разряда, указанное изготовителем, и убедитесь в отсутствии напряжения на доступном DC-выходе перед работой.
2. Отмерьте ленту и подготовьте отрезки. Режьте только в разрешённых местах. Если отрезок получается длиннее допустимого для питания в одной точке, сначала выберите другую схему по паспорту. Развёрнутые варианты есть в схемах питания светодиодной ленты. Выходы разных блоков произвольно не объединяют.
3. Подготовьте провода. Зачистите их на длину, которую требует соединитель или клемма. Жила должна попадать в контакт целиком; снаружи не должны оставаться оголённые проволочки. Для многопроволочной жилы применяйте способ оконцевания, разрешённый изготовителем клеммы.
4. Соедините провода с площадками ленты. Соблюдайте выбранное соответствие полярности и каналов. При пайке используйте режим из инструкции к ленте, без долгого прогрева площадок. Если система рассчитана на штатный соединитель, проверьте его ширину, расположение контактов и допустимый ток; вставьте ленту в нужной ориентации и закройте фиксатор по инструкции.
5. Подключите ленту к выходу контроллера, а контроллер — к DC-выходу блока. Для одноцветной системы без управления подключите ленту к DC-выходу блока. Все эти операции выполняются при отключённом питании. У заводского разъёма проверьте распиновку, не ограничиваясь тем, что штекер вошёл в гнездо.
6. Изолируйте и закрепите соединения. Провод не должен тянуть площадку ленты. Закрепите его отдельно, оставив свободный подход к контакту. Уберите перемычки припоя, выступающие жилки и металлический мусор. Оголённые площадки и соединения не должны касаться алюминиевого профиля или другого проводящего основания.

5. Проверьте сборку перед включением

Пройдите путь от выхода блока до ленты ещё раз. Сверьте всю цепь: DC-выход блока → вход контроллера → выходы нужных каналов ленты. До включения убедитесь, что клеммы удерживают жилы, изоляция цела, между соседними площадками нет случайных перемычек, а кабель не натягивает место пайки.

Если проверяете целостность провода мультиметром, делайте это при отключённом питании, отсоединив проверяемый кабель от электроники. Проверка сопротивления и прозвонка на питаемой схеме недопустимы. Звуковой сигнал при проверке всей собранной системы сам по себе не доказывает короткое замыкание: на показания влияют подключённые компоненты. Порядок измерения сопротивления описан у Fluke.

Полностью разверните ленту для пробы. Уложите её без перехлёстов на подходящее по инструкции основание; открытые контакты не должны лежать на металле. Если для работы нужен алюминиевый профиль, обеспечьте предусмотренный теплоотвод и при проверке. Включать катушку смотанной нельзя.

6. Включите и проверьте под нагрузкой

Включите готовый источник штатным способом и сначала убедитесь, что лента светится по всей длине. Если есть контроллер, проверьте регулировку яркости, затем каждый предусмотренный цвет или канал белого отдельно. Например, команда красного цвета должна включать красный канал, а не зелёный. После этого проверьте наиболее нагруженный режим, разрешённый для выбранной связки: у разных систем совместная работа каналов может быть ограничена.

Проверьте самые нагруженные разрешённые режимы: не мерцает ли лента, не тускнеет ли конец, не отключается ли контроллер. Затем оцените температуру и соединения по процедуре производителя. Первые секунды свечения подтверждают правильность части подключений, но не нормальный тепловой режим при длительной работе. При запахе или признаках перегрева сразу отключите питание.

При необходимости измерьте напряжение на доступном низковольтном выходе под нагрузкой. Для этого у мультиметра чёрный щуп подключают к COM, красный — к гнезду измерения напряжения, выбирают режим постоянного напряжения и подходящий диапазон. Чёрный щуп касается V−, красный — V+. Щупы не должны замкнуть соседние контакты. Не снимайте для измерения крышку сетевой части.

Сравнивайте результат с допустимыми значениями в документации, а не только с крупной цифрой «24 В» на корпусе. Минус перед показанием при указанном положении щупов означает, что нужно проверить полярность подключения и сами щупы. Подключать прибор поперёк выхода блока в режиме тока или с красным щупом в токовом гнезде нельзя: это создаёт короткое замыкание. Подробный порядок есть в инструкции Fluke по измерению постоянного напряжения. Если работа с прибором незнакома, поручите эти измерения специалисту.

Пульт сначала подбирают к приёмнику, затем привязывают. Ограниченный пример для аналоговой RGBW-ленты: SMART-K3-RGBW 022493 и однозонный SMART-R14-RGBW 022671. Подключение нагрузки специалист выполняет при отключённом питании, по маркировке V+/R/G/B/W и паспортным пределам.

Для этой пары порядок такой:

1. Установите в пульт CR2032 с указанной полярностью. После проверки электрической части подайте питание на контроллер.
2. На K3 удерживайте M и ◀ 2 с, выберите стрелками тип RGBW [Ch4], затем удерживайте M 2 с для выхода. Другой тип ленты требует своего режима; привязка пульта его автоматически не меняет.
3. Удерживайте M и ▶ около 2 с, пока на дисплее не появится RLS. В следующие 5 с нажмите включение/выключение на R14. Индикация RLO подтверждает привязку.
4. Проверьте включение, выключение, регулировку RGB и отдельно белый канал W. Затем выберите спокойный статичный режим и согласованные эффекты. Цвета должны соответствовать командам по всей линии.

Выбор режима и привязка приведены в руководстве K3, назначения кнопок в паспорте R14. Эти сочетания кнопок относятся к указанным моделям и версии инструкции; универсального сброса любого контроллера нет.

7. Завершите монтаж и повторите проверку

После успешной пробы снова отключите питание. Установите ленту и соединения в окончательное положение, соблюдая требования к основанию и теплоотводу. Не перегибайте плату резким заломом и не пережимайте провод рассеивателем. Перед закрытием профиля убедитесь, что соединения изолированы, а провод не сдвинулся и не натянул площадки.

Повторите проверку света и управления после установки. Блок питания и обслуживаемые соединения должны оставаться доступными; условия охлаждения должны соответствовать их инструкциям.

Если лента не загорелась, обесточьте систему и последовательно проверьте полярность, вход и выход контроллера и фиксацию соединений. Неверный цвет указывает на повод сверить каналы, слабый конец линии — рассчитать и измерить падение напряжения. Нельзя «лечить» такой дефект повышением напряжения блока или поправлять открытые провода под питанием.

Остановитесь, если нет маркировки, обнаружены повреждения, следы воды или перегрева, либо источник повторно уходит в защиту. Повторное включение без выяснения причины не является проверкой исправности.
