Светодиодная лента 220/230 В: как выбрать наружный контур
Светодиодная лента 220/230 В подходит для некоторых протяжённых наружных контуров, но сама по себе не делает линию ровной и не решает вопросы крепления. Например, вдоль карниза можно спрятать источник и подсветить поверхность либо оставить видимую полосу. Во втором случае с улицы и из окна могут быть заметны точки от светодиодов и отражения. Сначала выбирают внешний результат, затем сравнивают схемы питания.
Сначала сделайте на фотографии дома план визуализации LED-линии: покажите светящийся контур, его повороты и вид с основных точек. Затем сравните системы 24, 48 и 230 В по допустимой длине отрезков, расположению питания и доступу для замены.
Как будет выглядеть контур
Для скрытой подсветки ленту размещают за подходящим краем конструкции: зритель видит освещённую стену или карниз, а не источник. Если требуется видимый контур, проверяют, насколько заметны отдельные точки от светодиодов, разрывы на соединениях и отражения в окнах. Эти два эффекта нельзя оценивать только по мощности катушки.
Обозначения SMD и COB помогают понять устройство ленты. У SMD на плате расположены отдельные светодиоды. В COB светящиеся элементы обычно объединены под общим слоем люминофора, поэтому линия воспринимается более сплошной. Однако её вид зависит также от плотности, оболочки, рассеивателя и расстояния до наблюдателя. Одного обозначения COB недостаточно, чтобы обещать идеально ровный свет. Для фасада полезнее посмотреть образец с той стороны, откуда Вы будете видеть дом, чем выбирать по крупному плану светодиодов в каталоге.

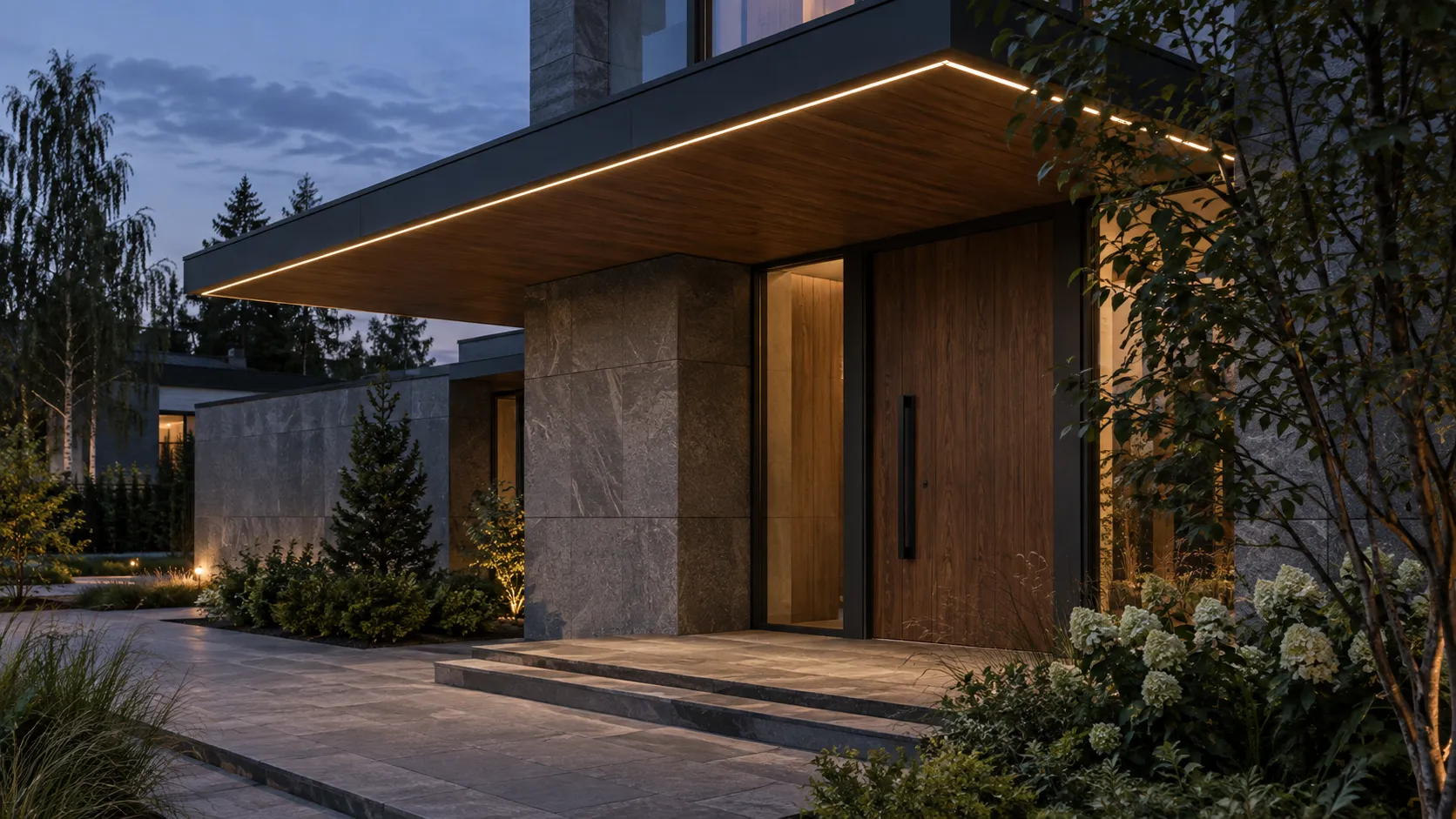

Neon Flex, или гибкий неон, стоит выделить отдельно. Его рассеивающая оболочка сама формирует видимую световую линию. Такой вариант рассматривают, когда нужно, чтобы контур читался как самостоятельный элемент: например, подчёркивал край козырька. Напряжение здесь тоже бывает разным. Neon Flex не является другим названием любой ленты 230 В. Подробности выбора формы и питания разобраны в обзоре гибкого неона 24, 48 и 230 В.
Гирлянда создаёт другой эффект: вместо сплошной полосы остаются отдельные огоньки, свесы бахромы или ряд крупных ламп. Если нужен пунктирный праздничный контур, сравните виды заводских гирлянд. Если нужна непрерывная линия, оценивайте ленту в подходящем профиле либо Neon Flex.
Что меняется по сравнению с 24 и 48 В
Низковольтная лента получает питание от блока, который преобразует сетевое напряжение в нужное ей постоянное напряжение. У сетевой ленты схема другая. Например, в карточке Arlight ARL-PV-B54-15.5mm 230V, арт. 027056(2), указано питание от сети AC 230 В; эксплуатационные ограничения сверяют по паспорту модели.
Фраза «лента без блока питания» всё же не означает, что к ней подходит произвольный провод с вилкой. Остаются предусмотренные изготовителем ввод, соединения и окончания. В зависимости от серии в подключении может использоваться выпрямитель: он преобразует переменный ток сети в постоянный ток. Исключать такой узел из схемы или заменять случайным адаптером нельзя.
В системе 24 или 48 В размещают блоки питания и рассчитывают кабели до каждой ветви. Сетевой вариант обходится без таких низковольтных блоков, но требует штатных вводов и защиты соединений. Любой длинный световой контур можно разделить на обслуживаемые секции: непрерывный вид с улицы не означает последовательное электрическое подключение всей длины.
В BossDiodov для интерьера базовым вариантом служит лента 24 В DC, а 48 В рассматриваем на длинных линиях по расчёту. Подходящие ленты и Neon Flex 220/230 В используем только снаружи, с учётом документации конкретного изделия. Для наружного фасада решение зависит и от длины, и от расположения участков, и от возможности обслуживать оборудование. Универсального порога, после которого обязательно переходить на 230 В, нет.
Как длина и повороты влияют на выбор
Длинный прямой карниз и несколько коротких обводов окон могут иметь одинаковую общую протяжённость, но требуют разного оборудования. В первом случае особенно полезен длинный участок с одним предусмотренным подключением. Во втором важнее, насколько точно допустимые отрезки впишутся в архитектуру и где окажутся их окончания.
У той же ленты Arlight ARL-PV-B54 максимальная длина подключения приведена до 50 м, а минимальный отрезок (шаг резки) равен 500 мм, то есть половине метра. Эти параметры указаны в карточке модели 027056(2) и документации серии. Эти числа помогают оценить конкретный рисунок: длинную линию и небольшие детали нельзя одинаково удобно собрать из любых отрезков. На другие сетевые ленты такие пределы не переносят.
Поворот на углу дома также влияет на выбор: гибкое изделие не обязательно можно сгибать в любую сторону. Особенно это заметно у Neon Flex, где светящаяся поверхность должна оставаться направленной к наблюдателю. Нужное направление изгиба выбирают вместе с формой линии, чтобы не получать поворот заломом изделия.
«Для улицы» требует более точного ответа
На улице условия у линии под защищённым карнизом и у открытого края крыши различаются. Солнце, прямые осадки, снег и доступность для прикосновения влияют на допустимое место установки. Маркировка IP описывает защиту оболочки от твёрдых частиц и воды; остальные условия задаёт изготовитель.
Показателен пример ARL-PV-B54, арт. 027056(2): для модели заявлена степень защиты IP65, однако у сетевых уличных лент условия размещения относительно прямых осадков, солнца и механической защиты от прикосновения к цепям 230 В дополнительно регламентируются паспортом изделия. Поэтому на основании одного обозначения IP65 сетевую модель нельзя рекомендовать для любого открытого контура без сверки эксплуатационных ограничений паспорта и конструкции фасада.
Защита самой ленты также не подтверждает автоматически защиту кабеля, ввода и каждого соединения. Для наружной подсветки подбирают совместимый комплект целиком. Электрические работы с сетевой системой выполняет квалифицированный специалист. Что согласовать с ним по подключению и размещению узлов, объясняем в отдельном материале о монтаже ленты 220/230 В.
Яркость и управление тоже формируют результат
Контур должен поддерживать архитектуру. Очень яркая линия может перетянуть внимание с фасада на себя; мягкая по яркости полоса помогает обозначить форму. Оттенок белого света стоит выбирать рядом с материалом стены: одно и то же свечение по-разному воспринимается на тёплом дереве и светлой штукатурке.
Если Вы хотите менять яркость, возможность диммирования должна быть предусмотрена самой моделью и совместимым управлением. Наличие настенного регулятора не доказывает, что он подойдёт к выбранной сетевой ленте. Подбирать управление лучше вместе с ней, пока ещё можно выбрать нужное исполнение.
Для фасада кафе или входа, который снимают на видео, стоит проверить образец с той камерой и настройками, которыми будут пользоваться. Полосы на записи могут оказаться заметнее, чем мерцание глазу. Но их отсутствие в одной пробе не доказывает отсутствие пульсации: её нельзя оценить по одному напряжению питания или видеоролику. Отдельно об этом можно прочитать в разборе пульсации и мерцания подсветки.
