Как устроено подключение LED-ленты 220/230 В на улице

Для наружной LED-линии 220/230 В нужен совместимый комплект: лента, штатный узел подключения, вводы, соединения и окончания. Одинаковая маркировка напряжения не делает шнуры и коннекторы взаимозаменяемыми. До монтажа определяют конкретную модель, разрешённые точки резки и способ защиты каждого торца.

Ниже разберём устройство линии и последовательность подготовки, монтажа и приёмки с электриком. Этого достаточно, чтобы понимать выбранное решение и обсуждать работу; сетевые контакты и самостоятельное изготовление соединителей здесь не рассматриваются.

Сначала проверьте, подходит ли система для места установки

Для наружного контура выбирают изделие, в документации которого разрешены нужные условия эксплуатации. Имеют значение воздействие воды, рабочая температура, способ крепления и допустимые изгибы. Отдельно проверяют температуру, при которой разрешены резка, изгиб и заделка: стойкость готовой линии к морозу ещё не означает, что монтировать её можно в тех же условиях.

В BossDiodov прямую сетевую ленту 220/230 В внутри помещений не устанавливаем. Для интерьера основной вариант — система 24 В постоянного тока с подходящим блоком питания. Наружную задачу рассматриваем по месту установки и документации выбранного изделия: пригодность ленты, её вводов и окончаний нужно оценивать вместе. Общие особенности таких изделий собраны в обзоре ленты 220/230 В.

На вопрос об алюминиевом профиле нельзя отвечать для всех сетевых лент сразу. Например, паспорт Arlight ARL-PS-X296, включая 064402, прямо рекомендует профиль и требует исключить замыкание дорожек на проводящее основание; при этом запрещает открытый прямой доступ к изделию. Это разрешение относится к указанной системе, а не к любой полосе 230 В. Аналогично пайку допускают только при прямом разрешении и заданном способе восстановления защиты от изготовителя конкретной ленты. Инструкцию пайки низковольтной платы сюда не переносят; для рассмотренной ниже системы LEDVANCE используют её штатные соединительные детали.

Чем подключение отличается от ленты 24 В

У низковольтной ленты между бытовой сетью и светодиодами стоит блок питания. Например, источник получает 230 В переменного тока и выдаёт 24 В постоянного тока для соответствующей ленты. У сетевого изделия другая конструкция: оно рассчитано на работу в системе 220/230 В и использует собственный узел подключения.

В некоторых системах выпрямитель встроен в питающий шнур, в других узел подключения устроен иначе. Выпрямитель не равен изолированному блоку питания 24 В: он не делает выход безопасным низковольтным. Поэтому «лента без блока питания» не означает, что её можно соединить с обычным сетевым шнуром.

Сначала сверяют маркировку и паспорт. Ленте на 12, 24 или 48 В нужен соответствующий источник питания; подключать её непосредственно к бытовой сети нельзя.

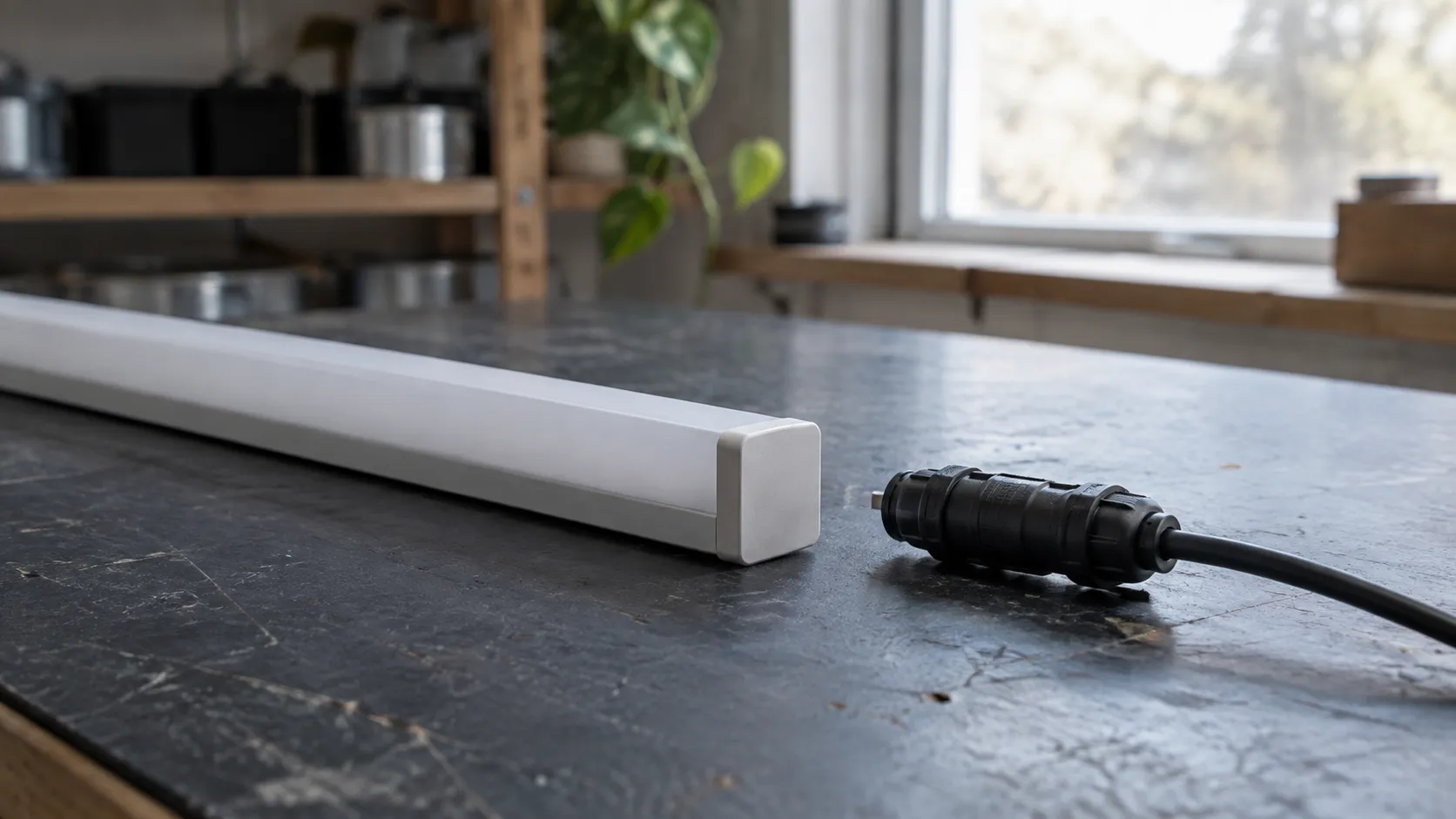

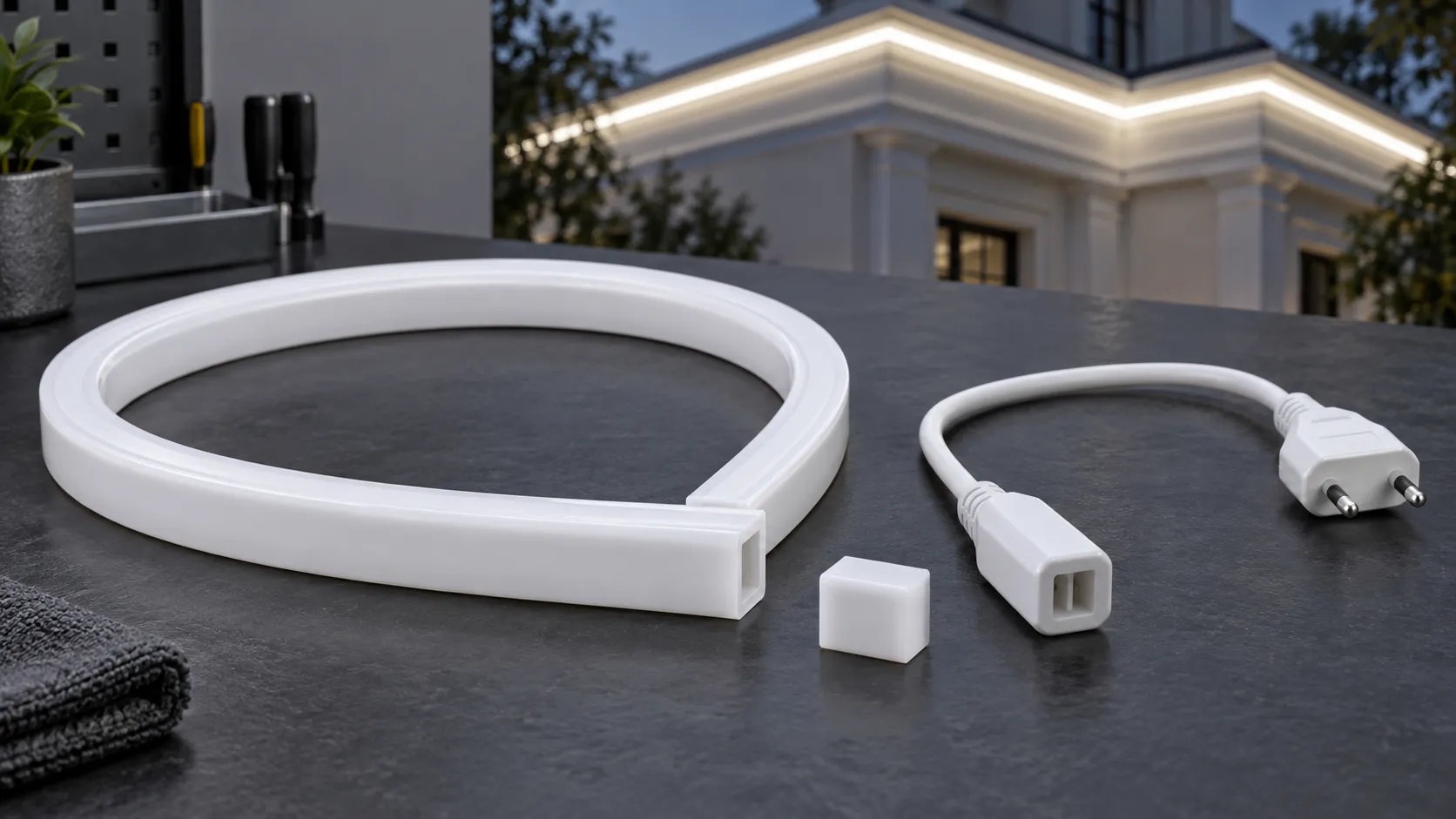

Из чего состоит штатный комплект

Удобно начинать подбор с инструкции изделия, а затем проверять наличие всех необходимых деталей. Внешне похожие коннекторы могут относиться к разным системам.

После резки возникает новый открытый торец. Его закрывают предусмотренным для конкретной модели комплектом, соблюдая порядок сборки и выдержку состава. Колпачок похожей формы сам по себе не подтверждает защиту соединения от влаги.

Это хорошо видно в руководстве LEDVANCE LED Strip HV 230V: для описанной линейки показаны свои принадлежности и порядок закрытия конца, а степень защиты после отрезания указана отдельно. Это пример устройства конкретной системы. Его детали и сроки выдержки не переносят на другую модель.

У LEDVANCE LED STRIP HV 230V в указанной инструкции показан сетевой вариант с LS AY AC/PLUG/EU 4058075844803. Внешний узел DR P 500W 220–240V / 215V DC 4058075844728 показан отдельно; это другой предусмотренный путь питания, а не обязательная деталь любого шнура. Самодельный диодный мост по этой иллюстрации не собирают.

Для этой линейки электрик при отключённом питании отмеряет разрешённый участок, режет по заводской метке и собирает совместимый ввод согласно рисункам. Свободный торец после резки закрывают по шагам 12–16: заполняют предусмотренный колпачок герметизирующим составом для этой системы, надевают его на конец, герметизируют стык колпачка с лентой по всему периметру, затем закрывают штатной термоусадочной трубкой и обрабатывают её указанным способом. До включения выдерживают 24 часа, как показано на рисунке 16. После резки инструкция указывает IP65, поэтому прежний IP66 нельзя автоматически приписывать сборке. Эти детали и выдержку не переносят на другую ленту.

Включение через выключатель означает коммутацию согласованного сетевого входа перед штатным питающим узлом, а не замену узла произвольным выключателем на проводе. Его выбор и сетевое подключение выполняет электрик. После окончательной сборки он проверяет ввод, свободный торец, крепление, защиту и работу всего участка.

Что решить до покупки и резки

Длина и форма линии. По плану определяют длины участков, углы и места подключения. Их сопоставляют с разрешёнными местами реза, направлением и радиусом изгиба. Затем проверяют максимальную длину от одного подключения и нагрузку питающего узла. Длина катушки не равна автоматически допустимой длине одной подключённой линии.

Условия для всех узлов. Нужно оценить не только саму светящуюся часть, но и место ввода, соединения и свободного конца. Обозначение IP относится к определённой конструкции и условиям; после резки и сборки требуемую защиту получают способом из инструкции. IP также не заменяет температурные ограничения изделия и материалов заделки.

Питание и обслуживание. С электриком заранее согласуют подготовленную точку питания, защиту и способ включения. Продумывают доступ к вводам, соединениям и управлению: при замене участка до них должно быть возможно добраться без разрушения готовой отделки.

Нужный свет и управление. Цвет, яркость и возможность регулировки выбирают до комплектации. Если нужен настенный выключатель или диммирование, специалист проверяет подходящий способ управления всей системой. Контроллер для ленты 24 В не подходит к сетевой ленте только потому, что у обоих устройств есть регулировка яркости.

Как проходит монтаж и проверка с электриком

Порядок ниже помогает понять работу и принять результат. Точные операции задаёт инструкция выбранной модели.

1. Проверяют изделие и комплект. Сверяют маркировку, документацию, допустимую длину и совместимость принадлежностей. Осматривают оболочку, вводы и окончания. До начала работы должно быть понятно, как будет собран каждый участок и чем закрыт каждый свободный конец.
2. Готовят безопасное рабочее место. Работы проводят при отключённом питании; электрик обеспечивает безопасное состояние сетевой части. Ленту и детали раскладывают по согласованной трассе, проверяют доступ и соответствие условий монтажа инструкции.
3. Закрепляют линию предусмотренным способом. Соблюдают допустимые изгибы и условия отвода тепла. Крепёж не должен прокалывать оболочку, а соединение не должно удерживать вес или натяжение всей линии. Инструкция по установке обычной ленты в LED-профиль описывает другой вид монтажа и не заменяет руководство сетевого изделия.
4. Собирают вводы, соединения и окончания. Резку выполняют только там, где она разрешена. Для заделки используют указанные производителем детали и материалы. Если требуется выдержка перед использованием, соблюдают срок и условия именно этой системы: время отверждения другого герметика здесь не подходит.
5. Завершают сетевое подключение и проверки. Электрик выполняет сетевую часть и предусмотренный контроль электрической безопасности. Перед включением также проверяют целостность оболочки, крепление, закрытие торцов и отсутствие натяжения соединений.
6. Включают законченную систему штатным способом. После выполнения необходимых проверок и выдержек оценивают все участки в согласованных режимах. Заказчику показывают управление, способ безопасного отключения и доступ к обслуживаемым узлам.

Что важно при приёмке

У работающей линии есть три стороны результата: согласованный световой рисунок, корректная электрическая сборка и возможность обслуживания. Весь контур может светиться даже при ошибке в заделке торца, поэтому одного удачного включения недостаточно.

На приёмке стоит вместе со специалистом пройти трассу: проверить, что линия закреплена без повреждений, вводы и окончания соответствуют выбранной системе, а обслуживаемые узлы доступны. Уточните, какие проверки выполнены перед включением, и сохраните обозначение модели с её инструкцией. Это поможет подобрать совместимую деталь при последующем ремонте.

Отдельно оцените свет в привычных условиях использования. Если важна съёмка на видео или есть сомнения в мерцании, вопрос решают подходящим измерением; телефон не даёт точной численной оценки. Подробнее об этом — в разборе пульсации и мерцания LED-подсветки.

При повреждении оболочки, воде в электрическом узле, запахе перегрева или повторном отключении защиты систему безопасно отключают и обращаются к специалисту. Обходить срабатывающую защиту ради включения линии нельзя.

Мерцание может быть особенностью выбранного изделия или новым сбоем. Например, у Arlight 064402 в приведённом выше паспорте указан коэффициент пульсации 100%: это повод заранее выбрать другой свет для чувствительной задачи. Новые вспышки, пропадание света или изменение поведения всё равно требуют диагностики. Электрик после безопасного отключения проверяет состояние вводов, торцов, соединений и штатного питающего узла по модели. Нельзя автоматически считать виновным выпрямитель и заменять его случайным мостом. Если нужна численная оценка пульсации, её выполняют подходящим прибором; штатная характеристика одной модели не объясняет любой новый отказ.
