Как получается сплошная линия

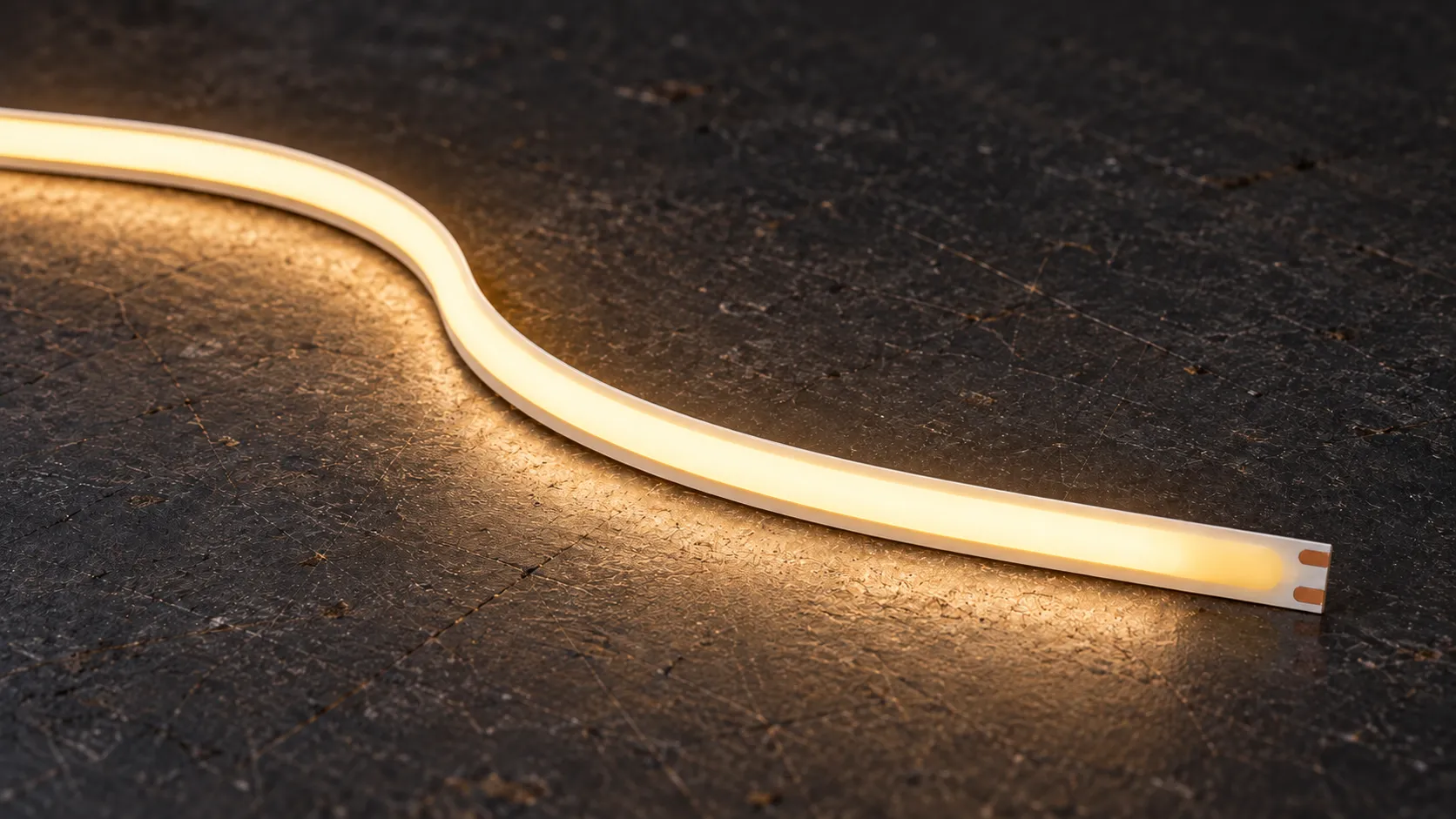

COB-ленту часто выбирают ради одного понятного результата: вместо ряда отдельных огоньков хочется увидеть ровную светящуюся полосу. Это особенно заметно на полке, у зеркала или в узком профиле, который остаётся на виду. Но ровная линия и достаточный свет для работы — не одно и то же. При покупке нужно проверить оба условия.
У белой COB небольшие светящиеся элементы расположены очень близко. Светопревращающий слой, который называют люминофором, помогает сформировать общую световую поверхность. Поэтому отдельные корпуса выражены не так, как у обычной SMD-ленты.
С названием тоже есть тонкость. В продаже COB может быть изготовлена на CSP-компонентах. Arlight, например, прямо указывает CSP у COB-X480. Это не две обязательные противоположности, между которыми всегда нужно выбирать.1
FCOB — ещё одно обозначение, которое встречается в названиях таких гибких лент. Оно не определяет напряжение, цвет и способ управления. В одном каталоге FCOB могут находиться одноцветные, регулируемые белые и адресные исполнения. Поэтому название помогает найти категорию, а конкретное решение выбирают по документации модели.3
Где преимущество заметно
Допустим, в мебели уже есть тонкий профиль. Обычная лента в нём светится отдельными точками, а углубить канал нельзя. Здесь COB имеет смысл проверить первой: она помогает получить более цельный вид линии без необходимости скрывать большие промежутки между источниками.
Похожая задача возникает в открытом контуре зеркала, под полкой или в декоративной линии на стене. В BossDiodov COB является базовым вариантом для видимого декора именно по этой причине, а не потому, что она должна заменить любую другую ленту.
Если источник глубоко спрятан и Вы видите только отражённый свет, разница может оказаться менее важной. Тогда на первый план выходят количество света, профиль и направление. Сравнение для одинакового места установки есть в материале «COB или SMD», а устройство второго варианта — в разборе SMD-ленты.
И ещё одна проверка: посмотрите на глянцевую поверхность напротив подсветки. COB убирает заметные отдельные точки, но может отражаться яркой полосой целиком. Если свет попадает в глаза, нужно изменить положение линии или яркость. Само слово COB не решает вопрос комфорта.
Плотность не заменяет паспорт
320, 480 или другое количество элементов на метр не является оценкой качества. В нашей практике встречаются белые COB на 320 и 480 элементов/м, цветные — на 574 и 840. Эти цифры описывают рабочие варианты, а не обязательный стандарт для всех объектов.
Например, COB-X480-4mm 24V Day4000 имеет 480 элементов/м, плату шириной 4 мм и мощность до 4 Вт/м. Плотная линия в данном случае не означает большой мощности. У другого изделия с похожим названием результат может отличаться.1
Перед покупкой удобно перевести характеристики в вопросы о Вашем месте установки:
На узком экране таблицу можно прокрутить по горизонтали.
| Что проверить | Какую ошибку это помогает предотвратить |
|---|---|
| Световой поток и цветопередачу | Выбрать красивую полосу, которой недостаточно для рабочей поверхности или нужного восприятия цветов |
| Оттенок белого и тип каналов | Получить не тот цвет либо обнаружить, что выбранное управление не подходит |
| Ширину платы и габариты соединения | Купить узкую ленту, но не суметь разместить её подключение в канале |
| Шаг резки | Оставить нежелательный тёмный конец в короткой нише или полке |
| Напряжение, мощность и допустимую длину | Ошибиться с блоком, контроллером и схемой питания |
| Условия среды | Использовать комнатное изделие там, где на него влияют влага, холод или нагрев |
Поэтому запрос «COB 5 мм» описывает только часть подбора. Помимо ширины проверьте теплоотвод, доступное место для контактов и световой результат. А для нескольких соседних линий сопоставляйте не только заявленные кельвины, но и фактический оттенок образцов: надпись COB сама по себе не гарантирует одинаковый цвет разных изделий.
Питание и управление выбираются отдельно
COB бывает не только на 24 В. Например, у Arlight есть отдельная модель COB-X504 на 12 В.4 Нельзя подключать похожие с виду варианты к одному источнику только потому, что у них одинаковая ширина.

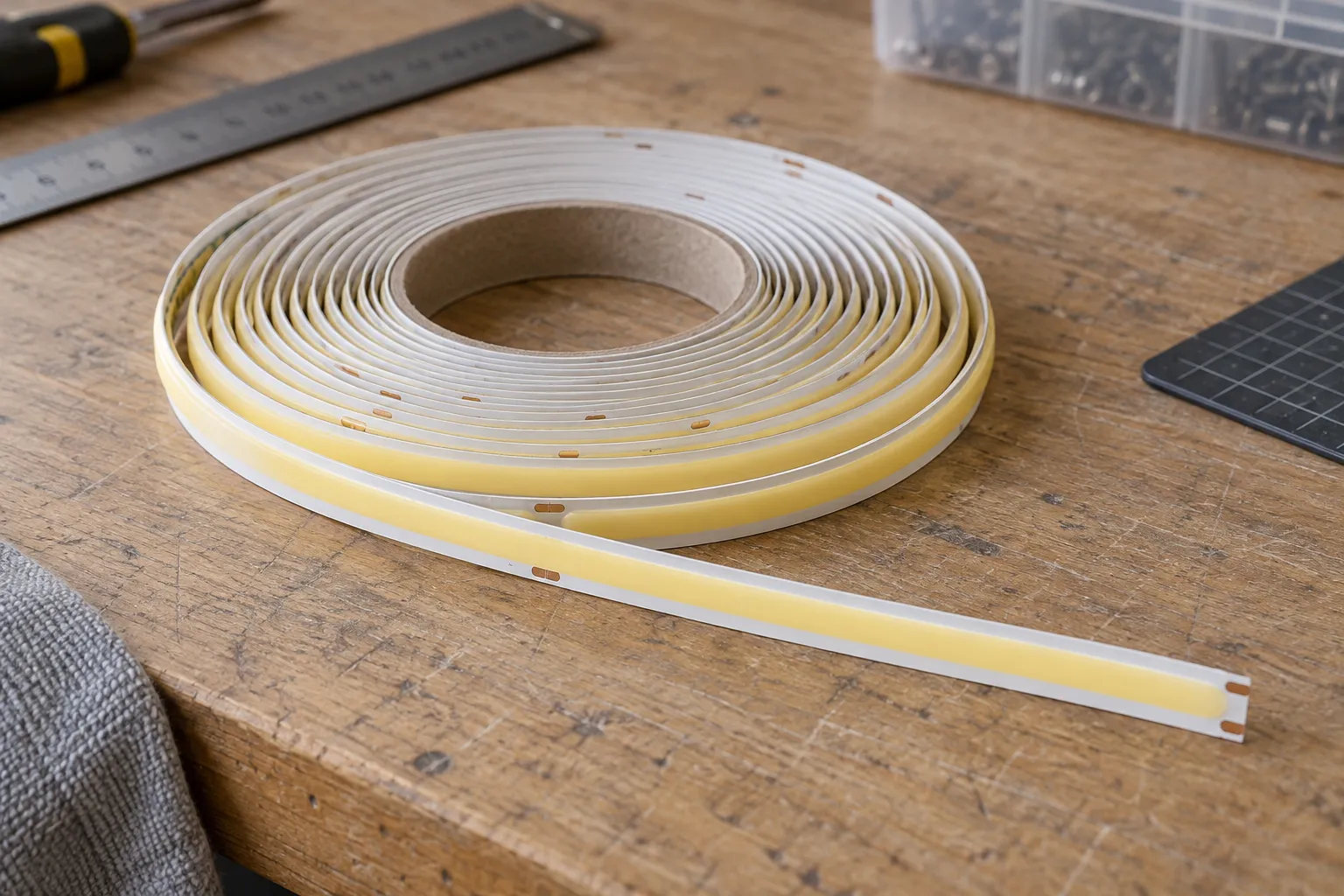

Для интерьерных систем BossDiodov основной вариант — 24 В. Другие напряжения рассматриваем по задаче и совместимости оборудования. Длинная линия требует отдельной проверки допустимой длины секции, питания и кабеля: катушка на 10 м не означает разрешение подключить любые 10 м с одного конца.
У одноцветной, CCT, RGB и адресной COB разные задачи управления. CCT позволяет менять оттенок белого у соответствующего изделия; адресное исполнение требует подходящего управления отдельными участками. Регулировка яркости тоже должна поддерживаться всей связкой, а не только упоминаться в описании ленты.
Для первичной оценки потребления нужны мощность на метр и длина. Если у выбранной модели паспортные 6 Вт/м и используется 3 м, расчётная нагрузка ленты составит 18 Вт. Это условный пример. Допустимая нагрузка источника, контроллера и проводки проверяется отдельно, поэтому одного умножения для готовой схемы недостаточно.
Почему профиль остаётся нужен

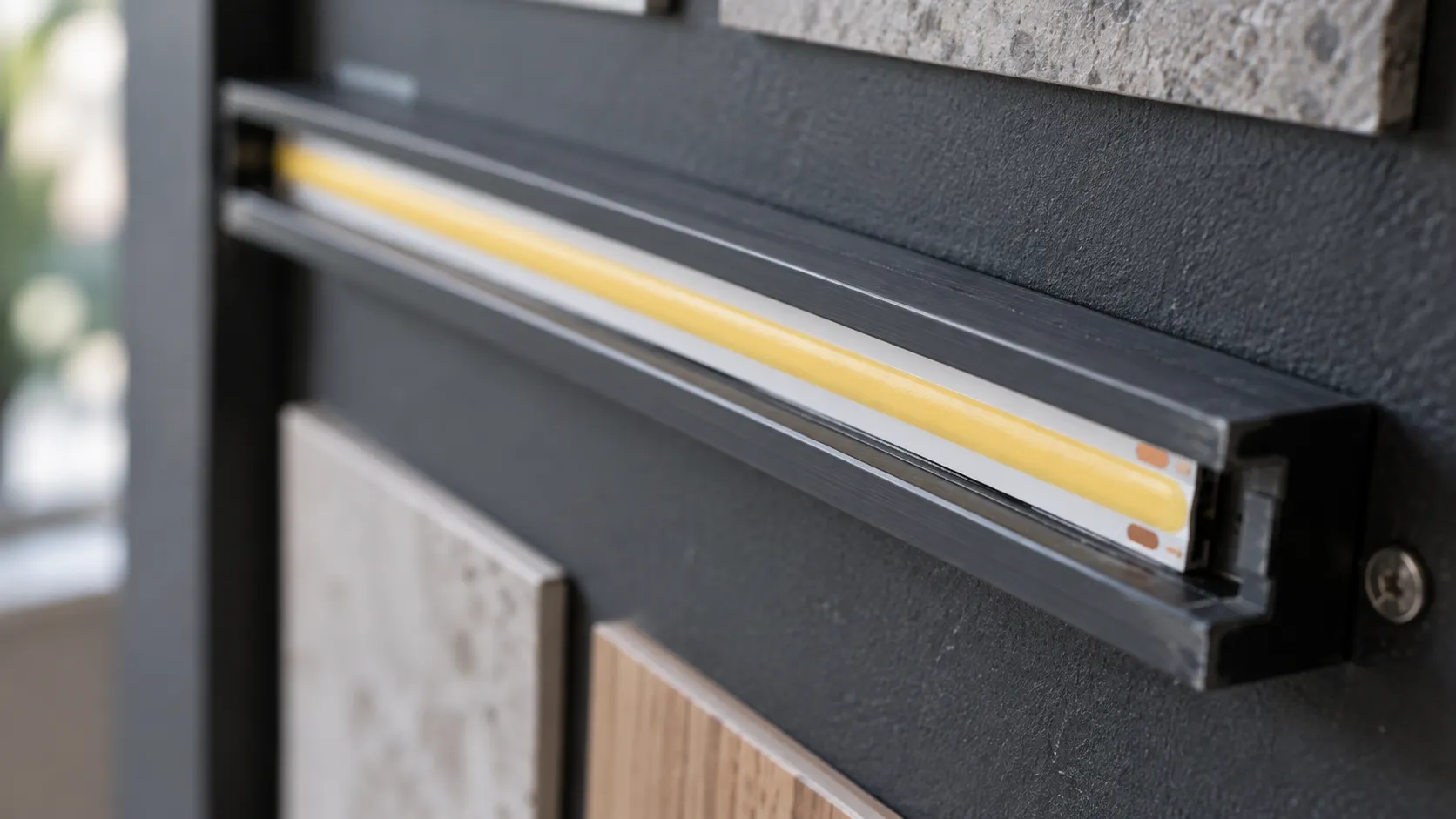

Ровное свечение не отменяет нагрев. Тепло от платы должно передаваться подходящему основанию. В монтажных рекомендациях Arlight профиль рассматривается как часть системы, а конкретные требования берутся из инструкции ленты.2
В нашем интерьерном монтаже обычно используется алюминиевый профиль. Он подбирается вместе с лентой, а не после неё по одному внешнему размеру.
Рассеиватель решает ещё одну задачу: как будет выглядеть источник для человека. Прозрачный и матовый экраны по-разному меняют вид линии и количество выходящего света. Поэтому не стоит обещать один процент потерь для всех изделий. Проверять нужно выбранный экран в выбранном профиле.
Влагозащищённая оболочка также не заменяет ни профиль, ни проверку среды. Для ванной, улицы или горячей зоны отдельно оцениваются лента, соединения и место размещения. IP65 или другая надпись не говорит, что изделие подходит для любой температуры.
Как резать и соединять COB-ленту

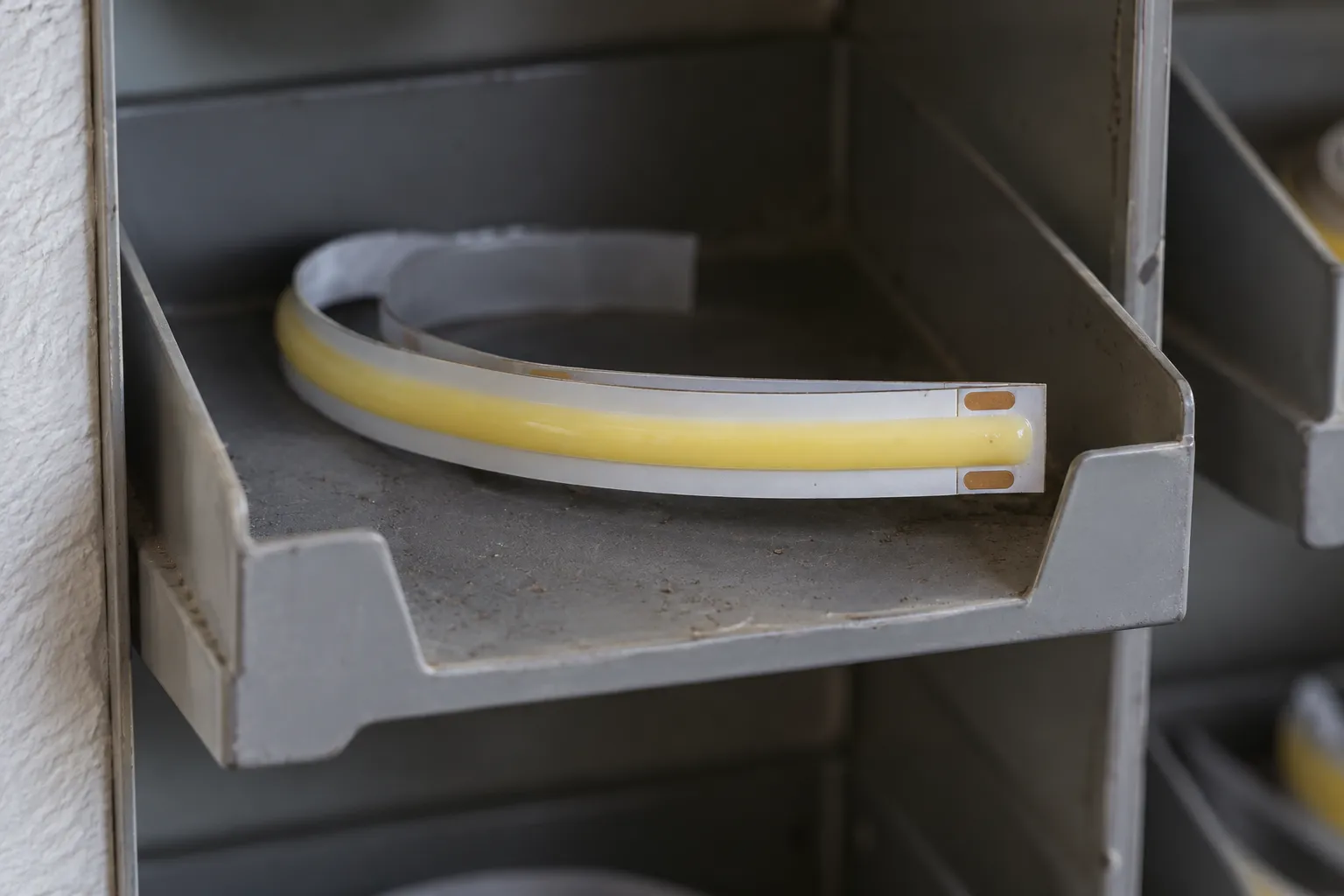

Сначала находят разрешённый способ резки и контактные площадки именно своей модели. Упоминание «свободного реза» в названии нельзя переносить на остальные COB. Даже для такого исполнения нужно проверить, где и как затем выполняется подключение. Если инструкции нет, резать ленту наугад не следует.
Угол тоже лучше запланировать до раскроя. Резкий залом платы может повредить участок или контакт. Предусмотренное соединение позволяет пройти угол без попытки согнуть ленту способом, на который она не рассчитана.
В наших системах рабочие соединения обычно паяются. При этом ширина коннектора сама по себе не доказывает совместимость: важны расположение площадок, каналы, ток и конструкция ленты. У защищённого исполнения после соединения сохраняют предусмотренную защиту узла. Эти условия важнее универсального совета «просто припаять два провода».2
Чего COB не исправит
Она не увеличит мощность слабого блока, не устранит падение напряжения и не осветит поверхность, от которой направлена в сторону. На стыке может остаться тёмный промежуток, даже когда сама полоса светится непрерывно.
Поэтому наш порядок такой: определить нужный вид света, проверить образец на месте, подобрать питание и монтажный узел. Только после этого выбирать окончательную длину и комплектацию. Так COB решает конкретную задачу, а не становится покупкой только ради надписи «без точек».
