SMD-лента может ярко освещать столешницу, даже когда сама спрятана под шкафом. Но на глянцевом фартуке вместо ровного света иногда отражается ряд отдельных диодов. Это не обязательно недостаток ленты — результат зависит от того, где она установлена, куда направлена и какой профиль её закрывает.
SMD — светодиоды в отдельных корпусах на гибкой плате. Для рабочего света такую ленту выбирают по потоку и цветопередаче, а для видимой линии дополнительно проверяют точки и отражения. Разберём, какие характеристики помогают сделать этот выбор.
Что означают SMD, тип корпуса и число рядов

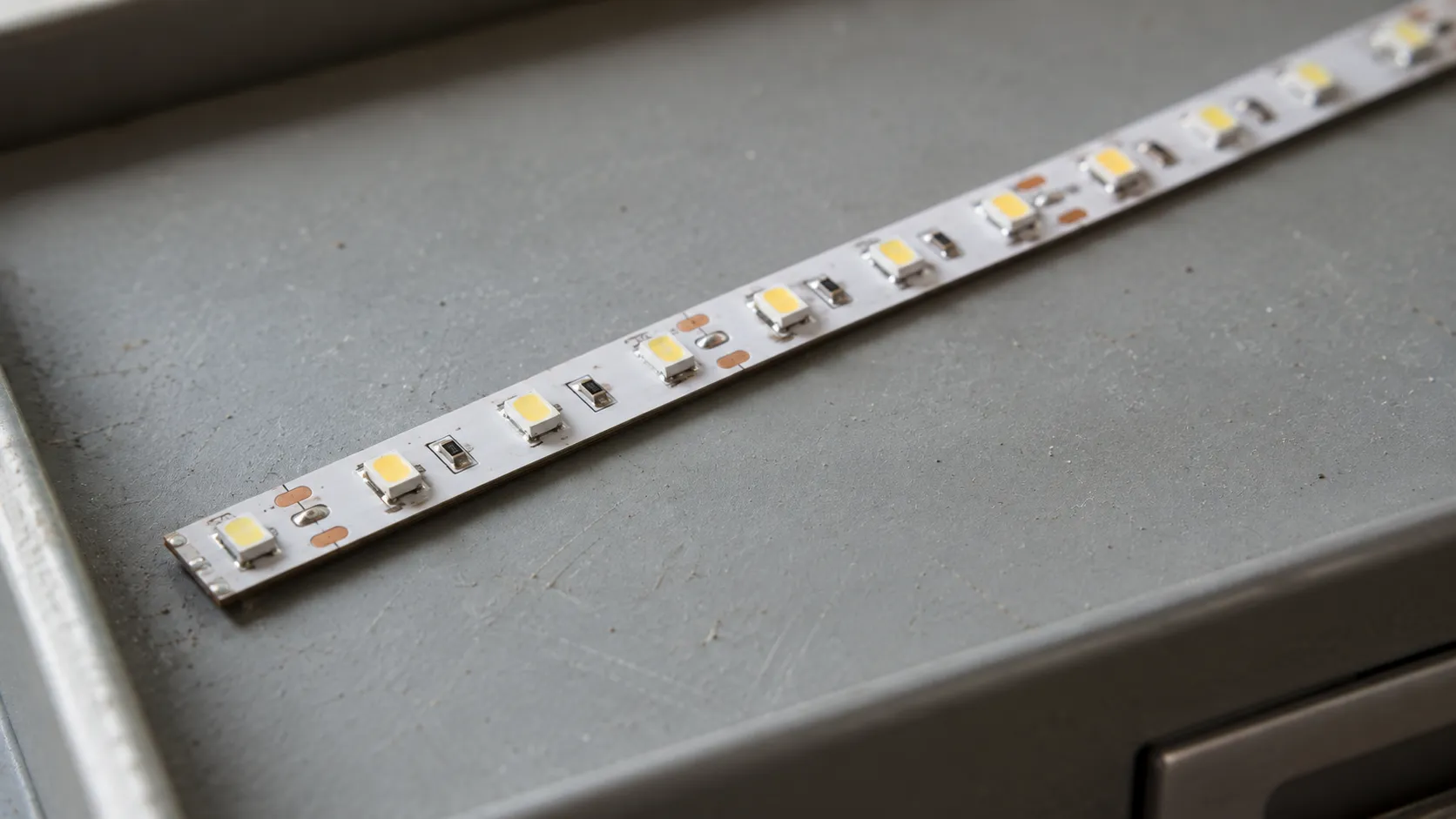

SMD (Surface Mounted Device) буквально расшифровывается как «компонент поверхностного монтажа» (сама технология установки называется SMT): готовые корпуса диодов закреплены на поверхности платы. Между ними есть промежутки, поэтому открытая лента обычно светится отдельными точками. Насколько этот рисунок заметен после монтажа, зависит и от профиля.
Маркировки 2216, 2835 или 5050 относятся к типоразмеру корпуса светодиода. Они помогают описать компонент, но для выбора целой ленты нужны другие сведения: её световой поток, потребление, цветопередача и размеры платы. Одно и то же обозначение корпуса встречается у лент с разными характеристиками.
Светодиоды могут стоять в один или несколько рядов. Два ряда описывают размещение элементов на плате. Сколько света даёт метр ленты, смотрят по заявленному световому потоку. Для монтажа важна полная ширина ленты, а при оценке равномерности света ещё и расположение диодов вдоль неё.
Плотность указывают в диодах на метр, суммарно во всех рядах. Её легко спутать с количеством на катушке: условные 300 светодиодов на 5 м означают 60 диодов/м. Одна надпись «300 LED» без длины такой информации не даёт.
Почему точки видны даже у спрятанной ленты
Свет от соседних диодов должен успеть смешаться до рассеивателя или освещаемой поверхности. Когда промежутки между диодами большие, а экран расположен близко, отдельные пятна заметнее. Более плотное расположение источников и достаточное расстояние до экрана помогают получить ровный рисунок. Эту зависимость объясняет руководство Waveform Lighting о плотности LED-лент.
Проверьте ленту именно в профиле, который поместится на объекте. В глубоком профиле с подходящим рассеивателем точки могут сливаться в ровную полосу, а в тонком канале той же мебели — оставаться различимыми. Матовая крышка смягчает рисунок, но её материал, расстояние до диодов и угол взгляда меняют эффект. Одного слова «матовый» в описании недостаточно.
Есть и отражения. На стекле, зеркале или глянцевом фартуке может быть виден сам источник, хотя при обычном взгляде лента спрятана за бортиком. Для такой поверхности важен рисунок отражённой линии, а не только количество света на ней. Перед окончательным выбором полезно увидеть сочетание ленты, профиля и экрана в предполагаемой геометрии установки.
Плотность помогает сузить выбор, но окончательно оценивать нужно всю конструкцию. Отдельные варианты разобраны в статье о количестве диодов на метр, а влияние глубины и экрана в материале о профиле для светодиодной ленты.
Когда SMD подходит для подсветки
Под кухонным шкафом важнее различать продукты и видеть всю рабочую столешницу, чем любоваться светящейся лентой. В шкафу полезно осветить одежду, а не только верхнюю полку. Для этих задач SMD подбирают по световому потоку и цветопередаче, затем проверяют направление света и возможные отражения в отделке.
В BossDiodov для яркого рабочего света мы обычно рассматриваем профессиональные SMD-ленты на 180–240 диодов/м, чаще 240. Затем подбираем конкретную модель по потоку и тепловому режиму. SMD на 60 диодов/м в своей работе не используем; 120 диодов/м допускаем для подходящей профессиональной модели и геометрии установки.
В потолочной нише SMD можно использовать для отражённого света. Видимой частью подсветки тогда становится освещённый потолок, поэтому ленту подбирают по нужному потоку и равномерности света на этой поверхности.
Если же Вы хотите видеть непрерывную декоративную линию, нашим базовым вариантом будет COB-лента. SMD имеет смысл выбирать, когда нужный внешний вид подтверждён в подходящем профиле. Подробный разбор различий по сценариям есть в сравнении COB и SMD.
Какие параметры определяют результат
Количество диодов говорит о размещении источников. Чтобы понять, подходит ли лента для Вашей задачи, его сопоставляют с остальными характеристиками.
На узком экране таблицу можно прокрутить по горизонтали.
| Параметр | Что он меняет в готовой подсветке |
|---|---|
| Световой поток, лм/м | Показывает, сколько света заявлено для метра ленты. Для рабочей зоны важно также направление света и расстояние до поверхности |
| Мощность, Вт/м | Нужна для подбора питания и оценки теплового режима. Большое потребление само по себе не означает больше полезного света |
| Цветовая температура, K | Определяет, выглядит белый свет тёплым или более холодным. Её выбирают под интерьер и соседние источники света |
| CRI, индекс цветопередачи | Помогает оценить, как будут передаваться цвета предметов. Цветовая температура эту характеристику не заменяет |
| Ширина и высота ленты | Определяют, поместится ли она в профиль вместе с соединением и защитной оболочкой, если та предусмотрена |
| Шаг резки | Определяет, насколько точно можно закончить ленту у края полки или ниши: резать её разрешено только в обозначенных местах |
Например, у Arlight MICROLED-M240, артикул 047871, при плотности 240 SMD 2216/м и питании 24 В указан типовой поток 1000 лм/м при типовой мощности 7,5 Вт/м (максимум 8 Вт/м). Это значения конкретного тёплого белого исполнения 3000 K. При выборе другой ленты «SMD 240» ни поток, ни мощность по этой записи определить нельзя.
У этой ленты плата шириной 4 мм. Узкая плата полезна при ограниченном месте, однако для посадки в профиль нужен ещё запас пространства под пайку или соединение. При подборе внутренний размер профиля сверяют с фактическими размерами ленты и соединений.
Для рабочего света отдельно смотрят на цветопередачу. Для кухни допускаем CRI 80+, обычно ориентируемся на 85+, а 90+ выбираем по задаче. Для лица у зеркала, одежды, витрин и материалов рекомендуем CRI 90+: там точность передачи оттенков особенно важна. Число диодов и размер их корпуса этого свойства не определяют.
Что важно предусмотреть при монтаже
Алюминиевый профиль удерживает ленту, помогает отводить тепло и задаёт расстояние до рассеивателя. При выборе важны контакт ленты с основанием и условия в закрытой нише. Требования зависят от модели: например, паспорт MICROLED-M240 прямо предусматривает монтаж этой серии на алюминиевый профиль. Наклеить подходящую по яркости ленту в тесный паз без учёта тепла значит решить только часть задачи.
Для стационарной интерьерной подсветки мы обычно выбираем ленту на 24 В постоянного тока. Ленты на 48 В используем по расчёту, а 12 В оставляем для обоснованных исключений. Напряжение выбирают вместе со схемой питания, отдельно от типа корпуса и плотности. Разница подробнее объяснена в статье о лентах на 12, 24 и 48 В.
Длина катушки не равна допустимой длине одного непрерывно подключённого участка. Длинной линии могут понадобиться отдельные точки подачи питания, которые предусматривают заранее. Блок питания подбирают под напряжение и суммарную нагрузку, с запасом по инструкции производителя; к нему оставляют доступ для обслуживания. Если нужна регулировка яркости или цвета, совместимое управление также входит в подбор системы.
Модели с прямым сетевым питанием относятся к другой схеме подключения. Внутри помещений мы их не устанавливаем; особенности этой категории разобраны в материале о ленте 220/230 В. Во влажных или иных специальных условиях проверяют разрешённую среду эксплуатации всей системы, включая соединения и питание. Обозначение SMD этих условий не описывает.
Если Вы ещё выбираете саму конструкцию подсветки, начните с обзора видов светодиодной ленты. Когда нужна помощь с подбором и установкой, состав работ описан на странице монтажа светодиодной ленты.
Если выбираете свет для кухни, шкафа или ниши, покажите место установки на фото либо просто опишите задачу в MAX или Telegram. Подскажем, когда SMD даст нужный рабочий свет и какой профиль поможет избежать заметных точек.
