COB или SMD: что выбрать для LED-подсветки

Для видимой декоративной полосы чаще выбираем COB, для яркого рабочего света — профессиональную SMD высокой плотности. Это практическая отправная точка BossDiodov, а не правило «COB слабее» или «SMD всегда ярче». Подходящие модели обеих технологий могут решать обе задачи.

Представьте две линии в одной кухне: подсветка столешницы должна хорошо освещать продукты, а контур в открытой полке — выглядеть сплошным. Для них разумно сравнивать разные ленты. Ниже — по каким признакам сделать выбор и где одна технология действительно даёт преимущество.

Где различие между COB и SMD действительно видно

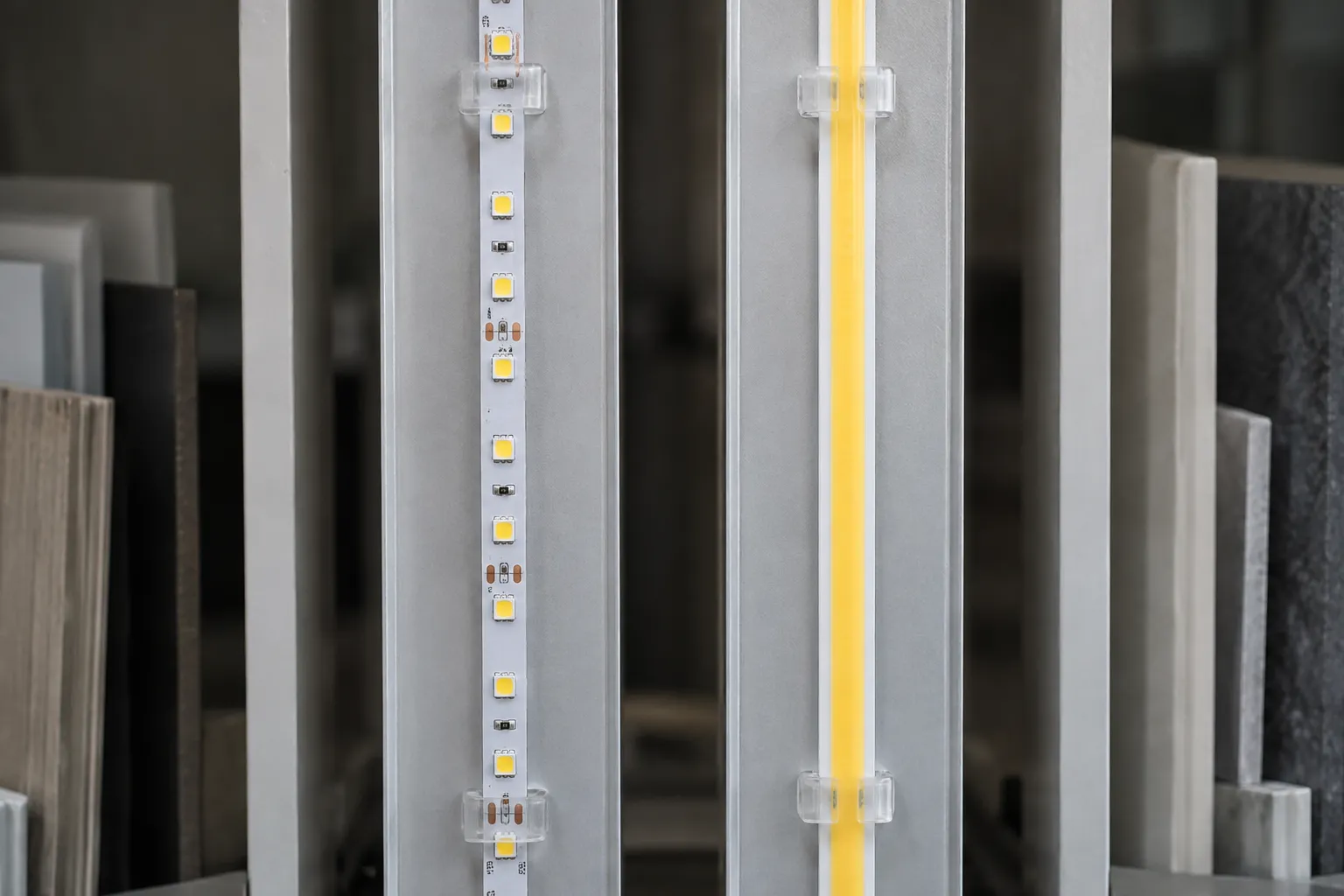

У SMD на плате расположены отдельные светодиодные корпуса, а у распространённых белых COB-лент элементы объединены общей светящейся поверхностью. Когда источник виден прямо, это различие легко заметить: у SMD может читаться пунктир, у COB — цельная полоса. Конструкцию и маркировку подробнее объясняет статья о COB-ленте.

Если источник находится в поле зрения, например в открытой полке или тонком мебельном профиле, непрерывность становится главным критерием. Поэтому здесь наш базовый вариант COB. Производитель, в частности, описывает серию Arlight COB-X480 как линию без видимых световых точек.

У SMD результат сильнее зависит от сочетания плотности, расстояния до экрана и самого рассеивателя. Между диодами и экраном нужно место для смешения света: при том же расстоянии редкие источники труднее скрыть. Более плотная лента и подходящий профиль помогают получить ровную полосу, но одна надпись «240 диодов/м» ещё не описывает результат. Эти зависимости объясняет руководство Waveform Lighting о плотности лент.

Когда лента полностью спрятана, а Вы видите только отражённый свет на стене или потолке, преимущество COB может быть менее заметным. Тогда важнее, насколько ровно освещена поверхность: нет ли яркого края, тёмных участков и разрывов на стыках. Здесь выбирают между подходящими комплектациями обеих технологий.

На глянцевом фартуке, стекле или зеркале может отражаться и совершенно цельная полоса. Непрерывность COB сама по себе не устраняет блики, поэтому положение линии должно учитывать обычное направление взгляда. Если отражение мешает, решение может заключаться в другом положении или экранировании источника, а не в замене SMD на COB.

Названия SMD, COB, CSP и Neon Flex описывают разные стороны изделия. Их нельзя расположить в один ряд от «простого» к «лучшему».

Например, в описании Arlight COB-X480 встречаются одновременно COB и CSP. Это не две конкурирующие ленты, а два признака одной конструкции. Примеры обозначений разобраны в сериях лент Arlight, а форма оболочки и изгибы разобраны в гайде по Neon Flex.

Адресность относится к управлению: могут ли отдельные участки светиться по-разному одновременно. Она не определяется общим покрытием или названием CSP. Если нужен бегущий рисунок внутри линии, отдельно выбирают адресную ленту и совместимый контроллер.

Рабочий свет: что попадает на поверхность

Для столешницы, стола или зоны сборки важен свет на предметах. Лента может красиво светиться за экраном и при этом давать недостаточно света там, где Вы работаете. На результат влияют световой поток, направление света, расстояние до поверхности и положение самой линии.

Световой поток ленты указывают в люменах на метр, лм/м. Он помогает сопоставить модели, но не сообщает, сколько света окажется на конкретном участке столешницы: часть потока задержит рассеиватель, часть попадёт за пределы рабочей зоны. Поэтому подходящую ленту оценивают вместе с профилем и геометрией места. Яркая фотография полосы такую оценку не заменяет.

В нашей работе для этой задачи базовым вариантом служит подходящая профессиональная SMD-лента на 180–240 диодов/м, обычно 240. SMD на 120 диодов/м рассматриваем, когда конкретная модель и конструкция дают нужный результат; SMD на 60 диодов/м в собственной работе не используем. Это наш подход к подбору, а не универсальная граница яркости между технологиями.

У света есть и качество цвета. При сравнении выбирают сопоставимый оттенок белого и смотрят CRI, индекс цветопередачи. Для кухни допустим CRI 80+, наша рабочая цель 85+, а 90+ выбираем по задаче. У зеркала, одежды, витрины или образцов материалов рекомендуем CRI 90+: там точность передачи оттенков особенно существенна. Эти требования одинаково относятся к COB и SMD.

Почему больше диодов не означает больше света

Две конкретные ленты хорошо показывают, почему нельзя выбирать по одному числу на метр. У приведённых ниже моделей одинаковые номинальные 3000 K и 24 В, а заявленный CRI выше 90.

Данные взяты из карточек COB-X480, артикул 042032 и MICROLED-M240, артикул 047871. В этом примере модель с меньшим числом элементов на метр имеет больший заявленный поток и потребляет больше энергии. При этом число CSP-элементов и число SMD-корпусов описывают разную конструкцию. О том, как плотность влияет на видимый результат, отдельно рассказываем в статье о количестве диодов на метр.

Если разделить типовой поток на типовую мощность, у этих двух конкретных лент получится примерно 108 лм/Вт для COB (410 ÷ 3,8) и 133 лм/Вт для SMD (1000 ÷ 7,5). Это полезные паспортные ориентиры, но не лабораторное доказательство, что вся технология SMD эффективнее COB: карточки не дают единого протокола сравнительного испытания.

В установленном светильнике часть потока задержит рассеиватель, а блок питания добавит электрические потери. Поэтому сравнивать стоит два подходящих комплекта в одинаковом месте: сколько света они дают на нужной поверхности и сколько потребляют вместе с оборудованием.

Профиль влияет и на рисунок света, и на температуру

Неглубокий профиль оставляет мало пространства между лентой и экраном. В нём проще начать подбор с COB, когда нужна видимая ровная линия. Для SMD может потребоваться большая глубина или другой рассеиватель. Если подходящий профиль уже встроен в мебель, его размеры становятся исходным условием выбора ленты.

Матовый экран меняет распределение света и помогает скрыть отдельные источники. При этом он пропускает не весь поток, а степень изменения зависит от конкретного изделия. Экран и глубину профиля подбирают вместе с лентой, а внешний вид оценивают у собранного узла. Влияние канала и рассеивателя на свет описано в разборе Waveform Lighting.

Алюминиевое основание также участвует в отводе тепла. Название COB не означает, что лента не греется, а высокая плотность SMD сама по себе не говорит о температуре. Важны потребляемая мощность, передача тепла от ленты к профилю и условия вокруг него.

Требования задаёт изготовитель выбранной серии. Например, паспорт COB-X480 рекомендует профиль и устанавливает предел +60 °C в точке пайки. Для MICROLED-M240 установка в профиль обязательна. Эти условия учитывают при подборе конструкции; переносить их без проверки на все COB или все SMD нельзя.

Обслуживание: важнее доступ, чем устройство диода

Выбирая между COB и SMD, легко забыть о замене спустя несколько лет. Если экран профиля нельзя снять, а блок питания закрыт отделкой, обслужить трудно обе системы. До монтажа полезно определить, как добраться до блока, соединений и самого светящегося участка, не разбирая мебель или потолок.

Отдельные корпуса SMD на плате не означают, что после монтажа можно легко заменить один светодиод. Практический вопрос другой: можно ли снять экран, добраться до соединений и заменить отрезок в границах, разрешённых изготовителем, либо всю линию, если это потребуется. У COB и SMD проверяют шаг резки, положение контактных площадок, ширину ленты и возможность установить сменный участок в существующий профиль.

Для частичной замены нужно подобрать совместимый по напряжению, нагрузке, управлению и цвету отрезок. Особенно на открытой линии важно проверить совпадение оттенков: новая партия может выделяться рядом со старой. Поэтому при расчёте доступа важнее конкретный артикул и возможность замены участка, чем одно слово «COB» или «SMD».

В наших системах отрезки соединяем пайкой, ленту устанавливаем в профиль, а источник питания оставляем обслуживаемым. Основной интерьерный вариант у нас 24 В постоянного тока; 48 В применяем по расчёту, 12 В оставляем для обоснованных исключений. Допустимую длину и схему подачи питания определяют по выбранной серии и проекту. Одинаковое название технологии не означает одинаковой длины подключения.

Что сравнить перед окончательным выбором

Если сомнение осталось из-за точек, бликов или неглубокого профиля, полезен образец ленты с тем экраном, который будет установлен. На него смотрят с привычного места, а для скрытой линии оценивают освещённую поверхность. Сравнение двух голых лент на столе не показывает, как они будут работать в мебели или нише. Для рабочей зоны к оценке внешнего вида добавляют проверку освещённости на самой поверхности.

В предложении на подсветку полезно видеть всю комплектацию: ленту, профиль с экраном, питание, управление и монтаж. Тогда понятны и световой результат, и возможность обслуживания, и стоимость решения целиком. Общий порядок подбора разобран в статье о выборе оборудования для LED-подсветки, а собрать систему под конкретное место помогает монтаж светодиодной ленты.

Если сомневаетесь между COB и SMD, покажите будущую линию и её отражающие поверхности на фото либо опишите задачу в MAX или Telegram. Поможем выбрать не технологию «вообще», а комплект для нужного рисунка света, яркости и доступного профиля.
