Разрезать влагозащищённую LED-ленту при монтаже или ремонте гибкого неона — значит открыть участок, через который может проникнуть вода (в отличие от ремонта уличных гирлянд со штатными заводскими разъёмами). Поэтому после резки нужно правильно закрыть и глухой торец, и конец с кабелем. Для этого используют совместимые заглушки, вводы, прокладки и указанный производителем герметик, а не универсальный набор из строительного магазина.
Ниже — последовательность для низковольтных изделий, которые изготовитель разрешает резать и герметизировать на месте. Если инструкция требует заводского окончания или квалифицированного монтажа, такую сборку самостоятельно не выполняют. Подключение к сети 230 В поручают электрику.

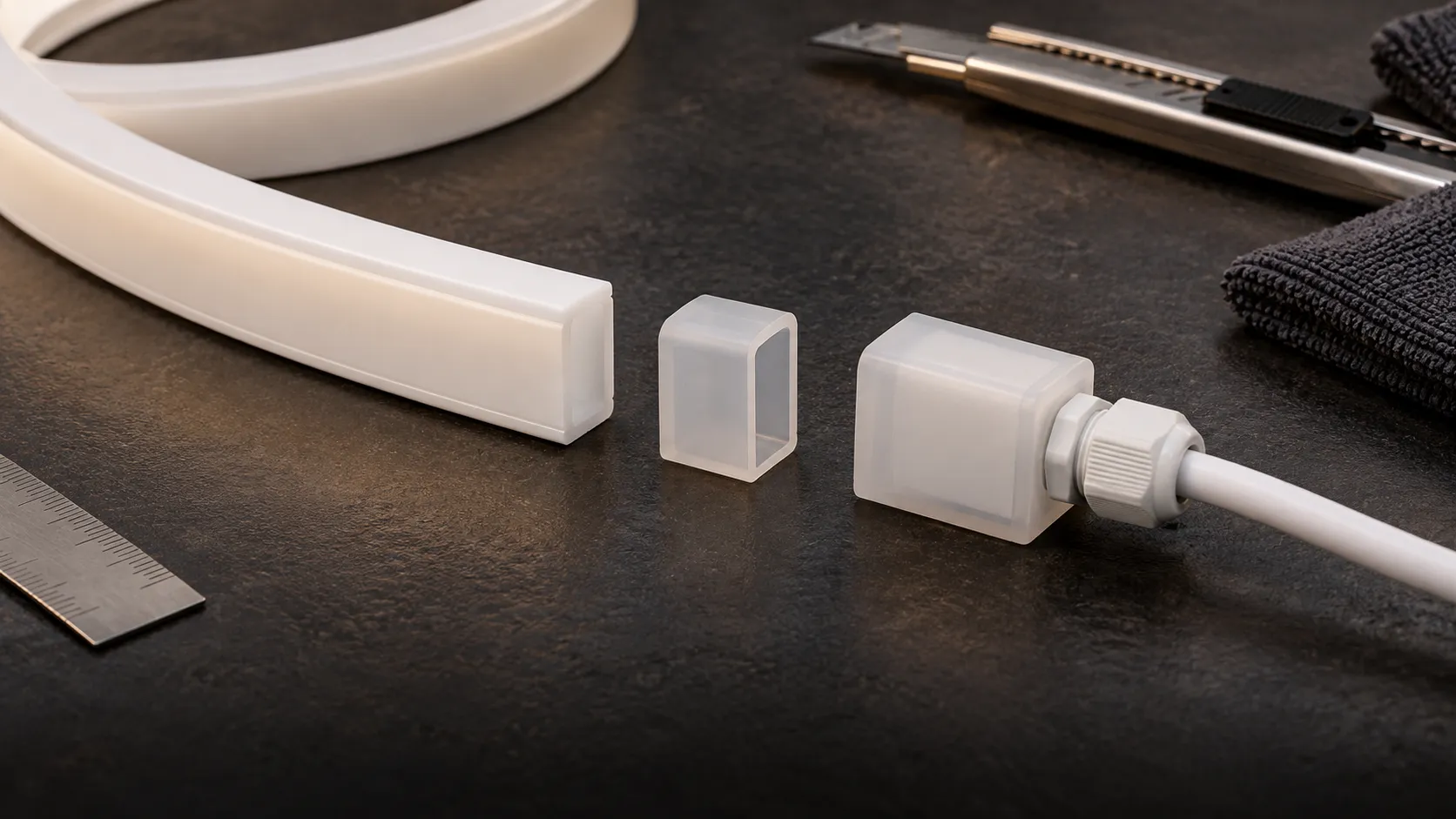

1. Подберите комплект до резки
Найдите маркировку точной модели и её инструкцию по монтажу. По ним соберите всё необходимое:
- глухую заглушку для торца без провода;
- ввод с кабелем или разрешённый соединитель для питающего конца;
- предусмотренные прокладки, клипсы и фиксаторы;
- указанный изготовителем клей или герметик;
- инструмент для резки и крепления линии.
Точный артикул изделия определяет комплект окончания. Заглушки одной ширины могут иметь разные уплотнения и способ фиксации, а бытовой «нейтральный силикон» не обязательно совместим с оболочкой. Заглушка алюминиевого профиля закрывает только профиль: обрезанный торец самой ленты требует собственного предусмотренного окончания.
2. Отключите питание и подготовьте отрезок
Перед резкой и сборкой полностью обесточьте линию предусмотренным безопасным способом. Выключение пультом или в приложении не заменяет отключение питания. Работы с контактами выполняют только при отсутствии напряжения; если условия и схема неизвестны, нужен специалист.
Сначала примерьте линию к месту установки. Оставьте пространство для заглушки, корпуса ввода и изгиба кабеля: светящийся отрезок может помещаться в нишу, а собранное окончание уже выступать за её край.
Режьте указанным инструментом: по метке или, если изготовитель разрешает свободный рез, в выбранной точке. Срез сделайте ровным, не растягивая и не сминая оболочку. Поверхности подготовьте и высушите способом из инструкции; неподтверждённый растворитель здесь не нужен.
3. Соберите ввод и закройте каждый новый торец
Сначала выполните предусмотренное электрическое соединение и проверьте маркировку контактов и полярность. Если модель требует пайки, соблюдайте её размеры подготовки и режим пайки. Если она рассчитана на штатный герметичный соединитель, собирайте его со всеми прокладками и фиксаторами.

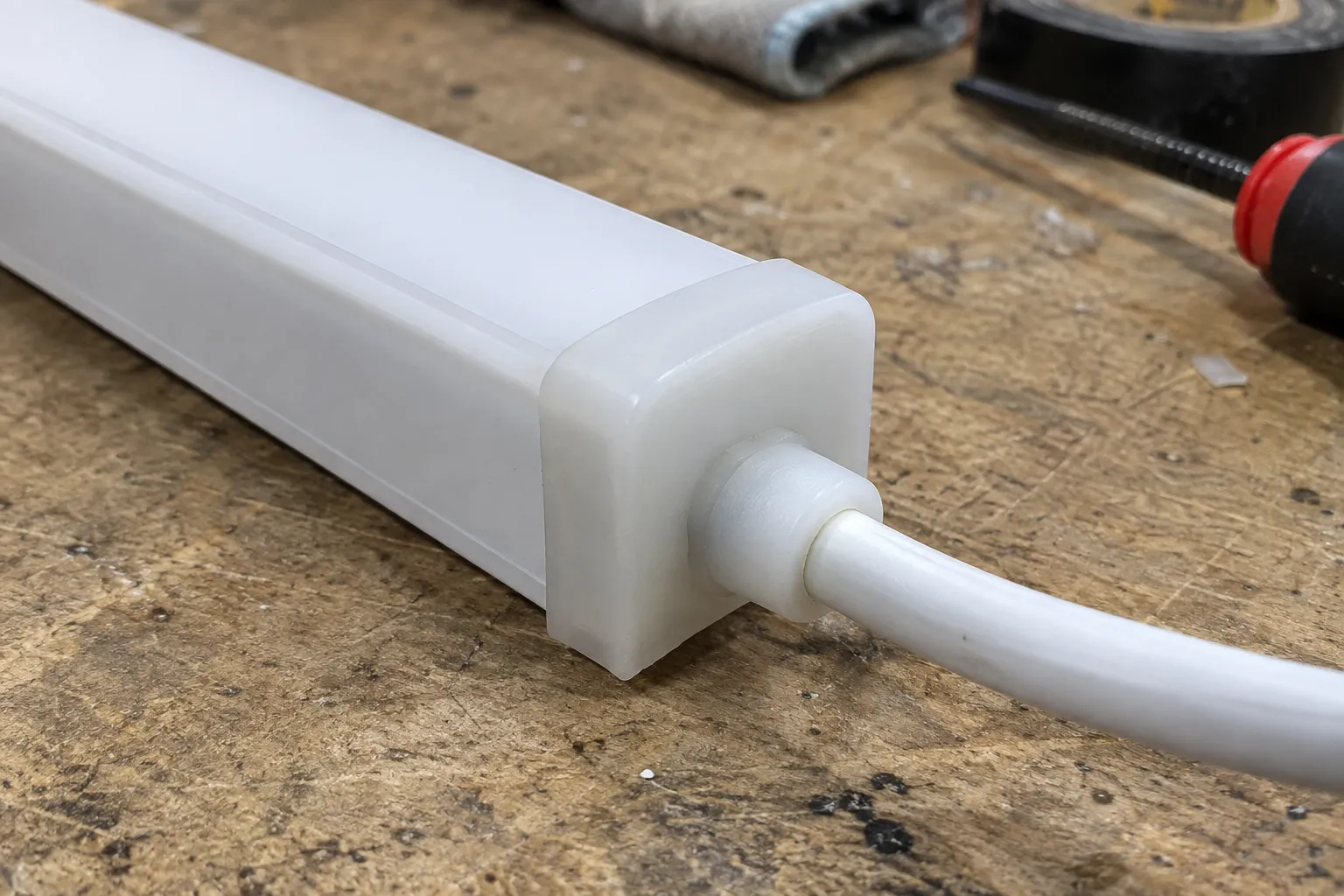

У питающего конца проверяют два места герметизации: соединение заглушки с оболочкой и ввод кабеля в неё. Все прокладки и фиксаторы должны стоять в порядке, указанном изготовителем. Наружный слой герметика не исправит перекошенную заглушку, загрязнённую поверхность или пропущенную прокладку.
Пример: LINAIRE Flex Top Bend
Возьмём конкретное изделие Diode LED LINAIRE Flex Top Bend: для него производитель предусматривает резку по длине и сборку предусмотренным соединителем и торцевой заглушкой. Вариант DI-24V-TE-LIN-30-032 работает от 24 В DC; для него указываются DI-LIN-TE-STFC, DI-LIN-TE-DEC и герметик Permatex 80050. Это пример одной фирменной системы, не универсальная инструкция для любого Neon Flex. Карточка модели, монтажное руководство.
Порядок для этого комплекта:
- Установите и обожмите штатную клипсу у ровного среза: её передние выступы должны совпасть с плоскостью среза, а оболочка — остаться целой.
- Снимите матовую прокладку соединителя, нанесите герметик Permatex 80050 на обе её стороны и верните прокладку на контактные лезвия.
- На срезе плоской отвёрткой аккуратно приоткройте зазор над пластиковой подложкой, вставьте контактные лезвия соединителя под ленту по рисунку в руководстве и защёлкните прозрачную крышку.
- На свободном торце установите клипсу для заглушки. Снимите прокладку заглушки, нанесите тот же состав внутрь заглушки и на прокладку, верните прокладку и защёлкните заглушку на клипсе. Иллюстрированная последовательность производителя.
У этого LINAIRE есть существенное различие: после полевой сборки максимальный заявленный IP — IP65, а заводское окончание предусмотрено для IP67. Изготовитель запрещает погружение и отдельно ограничивает расстояние до бассейна. Согласно инструкции изготовителя, это изделие запрещено устанавливать ближе 1,53 м от бассейна (исходное расстояние 1,524 м, округлено вверх). Это ограничение конкретной модели, не универсальная норма для России. Поэтому пример не следует использовать как подбор комплекта для бассейна. Официальное монтажное руководство.
4. Дождитесь полного отверждения
Оставьте окончания без натяжения и смещения на весь срок, указанный для состава и условий нанесения. До полного отверждения не включайте систему и не подвергайте её воздействию воды.
Для Permatex 80050 заявлены около часа до образования сухой на ощупь поверхности и 24 часа до полного отверждения в обычных условиях; температура и влажность могут менять срок. Если герметик снаружи уже не липнет, это ещё не означает готовности окончания. Прежде чем включать свет или подвергать соединение воде, выдерживают срок из инструкции именно применённого состава. Данные Permatex.
5. Осмотрите сборку и проверьте свет
После выдержки проверьте каждое окончание. Заглушка и ввод должны сидеть ровно, фиксаторы быть закрыты, оболочка оставаться целой. Видимые щели, отслоения или смещённая прокладка требуют исправления до включения.
Проверяйте сухую, полностью собранную низковольтную цепь с закрытыми контактами. Подайте предусмотренное моделью напряжение и проверьте всю длину. В примере LINAIRE это 24 В DC; руководство также предлагает проверить устойчивость контакта лёгким перемещением подводящего кабеля. Делайте это после полного отверждения, без рывков и натяжения. Если свет пропадает или мерцает, снова полностью отключите питание и устраните неисправность по инструкции модели. Проверка соединителя LINAIRE.
Ровный свет показывает, что цепь работает, но не подтверждает герметичность. Не проверяйте её погружением включённой ленты в воду. Осмотр на месте также не присваивает сборке заводскую степень IP.
6. Закрепите линию так, чтобы её можно было обслужить
После проверки снова отключите питание и установите ленту в предусмотренный для неё профиль, канал или клипсы. Соблюдайте разрешённую плоскость изгиба и радиус из паспорта. Кабель закрепите отдельно, чтобы его вес или перемещение не тянули ввод; крепления не должны пережимать оболочку.
Оставьте возможность добраться до обоих окончаний и извлечь линию для замены. Блок питания тоже должен быть доступен для обслуживания и установлен по его паспорту. Сохраните обозначение ленты, название состава и схему подключения: при ремонте это поможет подобрать совместимые детали.
Во влажном месте проверьте, может ли вода задерживаться в канале у торца или кабельного ввода. Ориентацию и предусмотренный отвод воды выбирают по инструкции профиля и световой системы. Если для конструкции заданы дренажные отверстия, их расположение и исполнение сохраняют; самостоятельно сверлить герметичную оболочку ленты, заглушку или неизвестный защищённый корпус нельзя. Когда документация не предусматривает отвод воды, измените место или конструкцию вместе с изготовителем, а не рассчитывайте на случайное отверстие. Капли внутри и лужа вокруг узла требуют проверки условий эксплуатации до включения.
