Профиль лучше выбирать по тому, какой свет Вы хотите получить и куда его можно установить. Под шкафом нужен свет на столешнице, в открытой нише аккуратная линия, у зеркала отсутствие мешающих отражений. Один и тот же корпус не обязательно решит все три задачи.
Поэтому ленту, алюминиевый профиль и рассеиватель подбирают вместе. Сначала проверяют, поместится ли вся сборка и куда она будет светить. Затем смотрят, устраивают ли вид линии, охлаждение и возможность обслуживания. Так проще избежать ситуации, когда красивый профиль уже куплен, а соединение не входит под крышку.

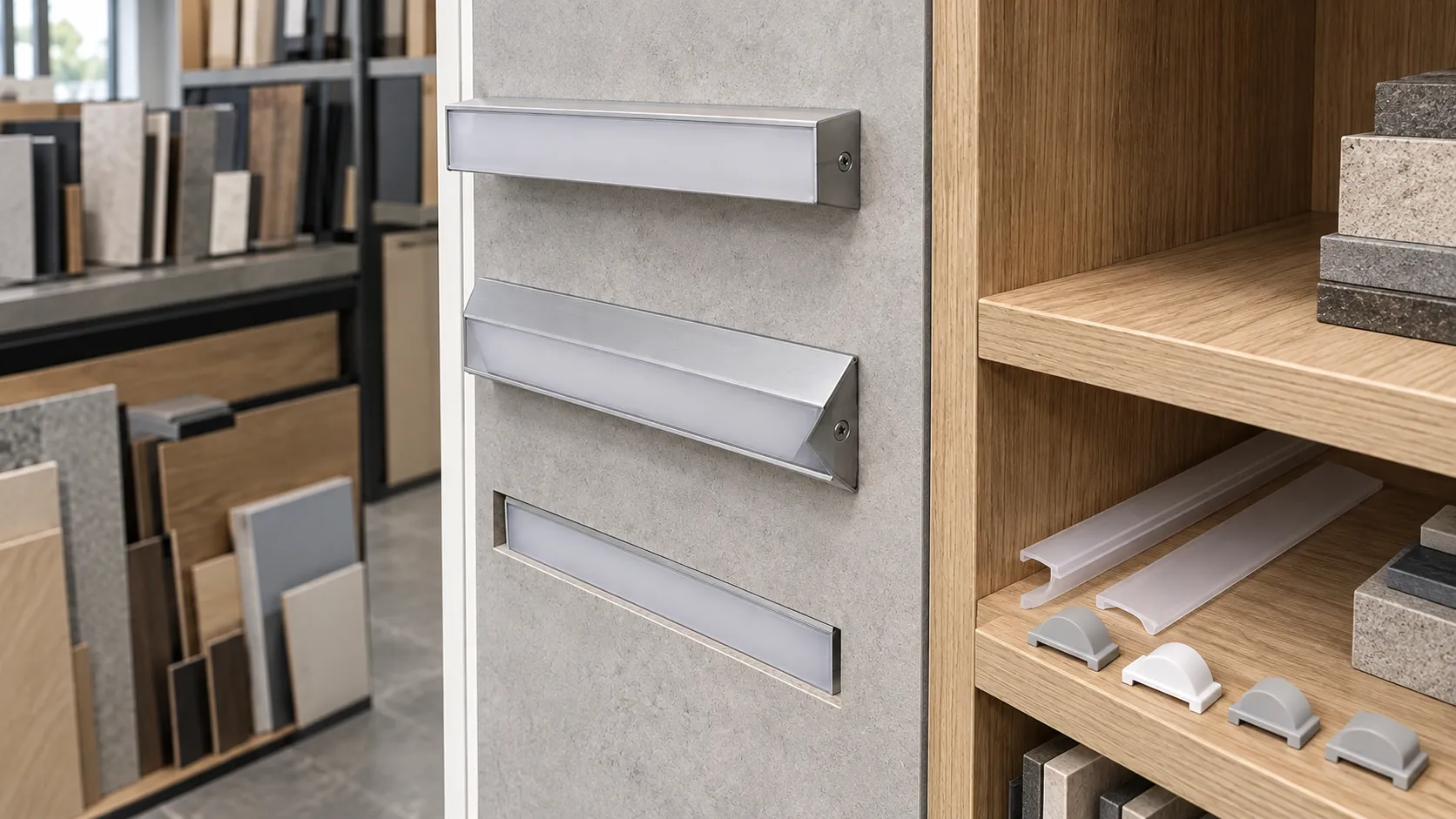

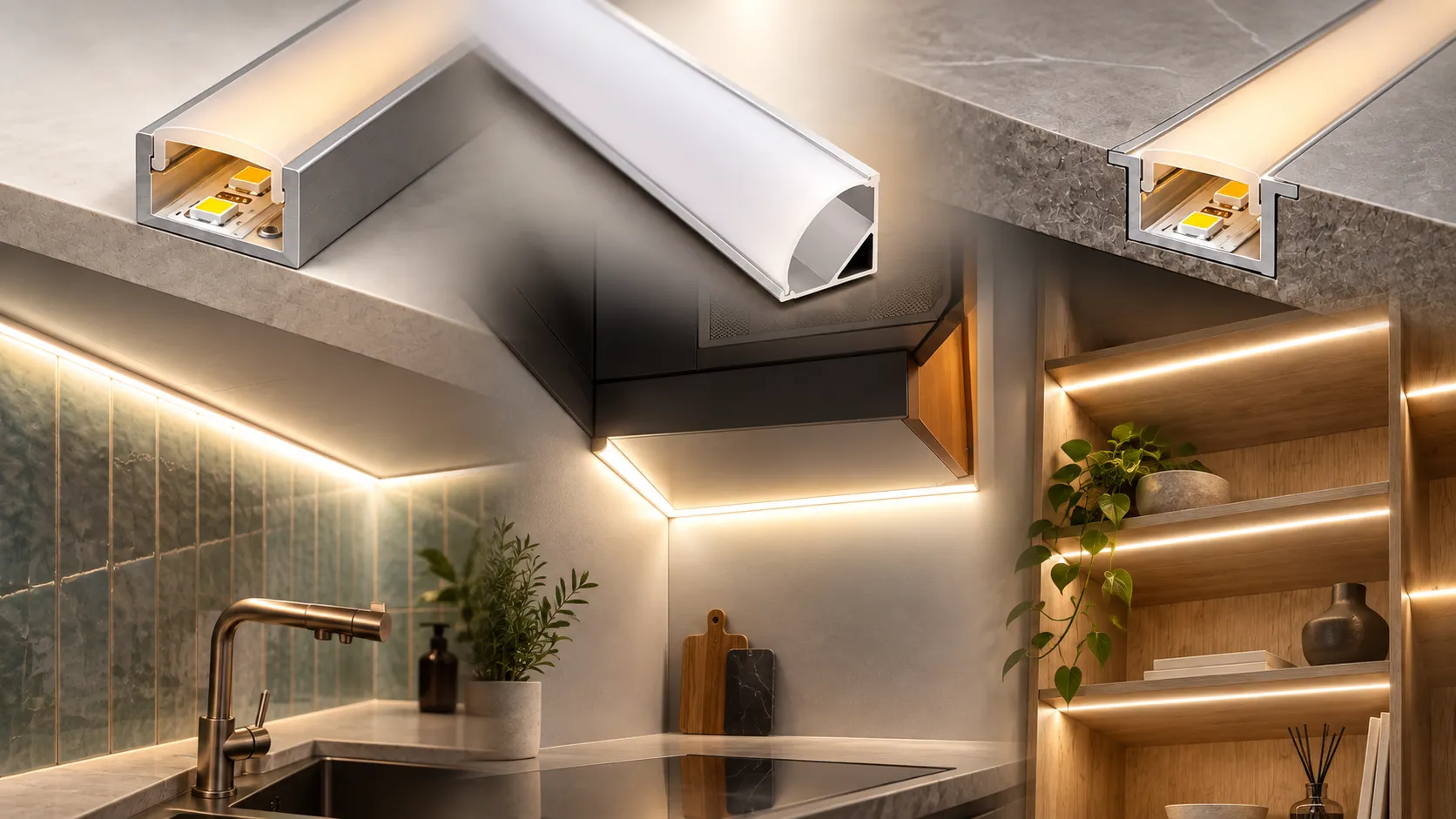

Накладной, угловой или врезной
Накладной профиль устанавливают на готовую поверхность. Корпус остаётся заметным, зато не нужно делать паз в мебели. Для уже собранной кухни или полки это один из вариантов, с которого удобно начинать подбор: сначала примерить положение и посмотреть, куда попадает свет.
Угловой профиль помогает направить линию из угла на нужную поверхность. Например, подсветить полку из глубины шкафа. Но сам угол корпуса не гарантирует отсутствие блика. До крепления полезно посмотреть на сборку стоя, сидя и со стороны входа. Иногда небольшой перенос линии даёт больше пользы, чем замена ленты на более мощную.
Врезной профиль частично уходит в заранее подготовленный паз. Его выбирают до изготовления этого паза: нужны размеры посадочной части, наружных полок и место для провода. В BossDiodov устанавливаем профиль в готовую подготовку; фрезеровку выполняет мебельщик.
На узком экране таблицу можно прокрутить по горизонтали.
| Вариант | Когда его рассматривают | Что решить заранее |
|---|---|---|
| Накладной | Есть готовое основание и допустим видимый корпус | Выступ профиля, способ крепления, направление света |
| Угловой | Нужно направить свет из угла | Положение линии и видимость источника с обычных точек обзора |
| Врезной | Нужна линия, утопленная в мебель | Размер и глубина подготовленного паза, кабельный ввод |
| Строительный потолочный, теневой или штукатурный | Профиль становится частью отделки | Подготовка силами смежников, LED-часть и будущий доступ |
Разные способы установки представлены в каталоге изготовителя.1 Но возможность купить строительный профиль не означает, что его установку выполняет монтажник подсветки. Потолки, ниши и связанные с отделкой профили готовят соответствующие исполнители. Мы можем заранее согласовать ленту, питание и проводку своей системы.
Что меняется в разных местах установки
Под кухонными шкафами проверяют свет на всей рабочей поверхности, а не только яркую полоску у стены. В шкафу важны открывание дверей и тень от полок. У зеркала нужно оценить отражение источника. Подсветка через торец стекла требует подходящей для этого конструкции: обычный канал не становится торцевым только потому, что помещается рядом со стеклом.
Для пола и ступени отдельно проверяют допустимое механическое воздействие. Мебельный профиль нельзя назначить защитой края ступени по похожей форме. Во влажной зоне и на улице к геометрии добавляются требования к воде, температуре и соединениям. Эти условия влияют на весь комплект, а не только на алюминий.
Сначала ширина, затем глубина
Профиль должен вмещать не просто полоску платы, а готовую линию: ленту, пайку, изоляцию и вывод провода. Если детали удаётся уложить только с усилием, перегибом или прижатием экраном, лучше изменить комплектацию до монтажа.

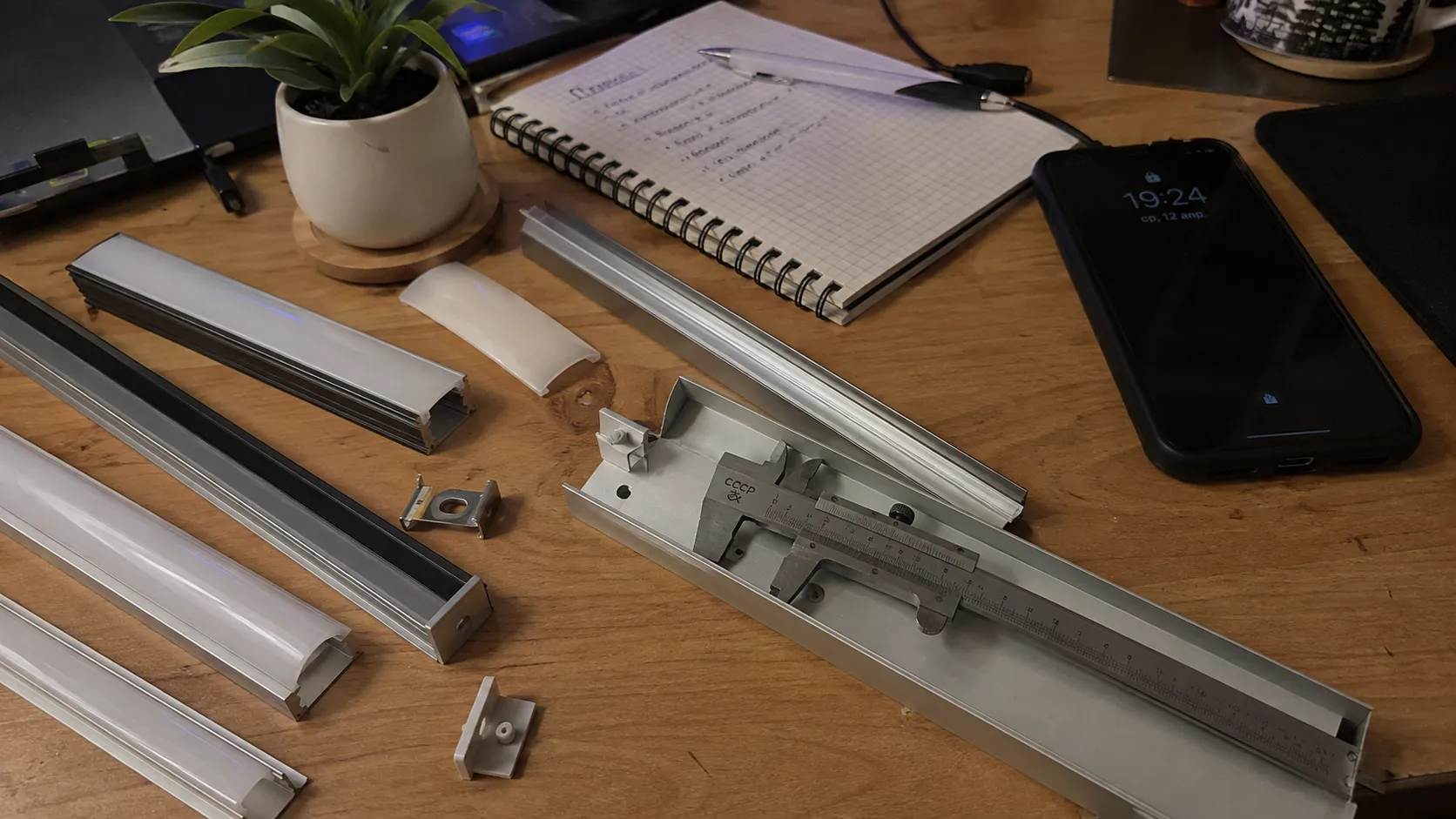

Сравнивайте полезную ширину канала с габаритами сборки. Наружный размер профиля для этого не подходит: часть ширины занимают стенки и посадочные элементы экрана. Для двухрядной ленты или нескольких полос рядом проверяют их общую ширину и тепловую нагрузку, а не только возможность разложить их на дне.
Глубина определяет, сколько места остаётся между источником и рассеивателем. От этого вместе с плотностью диодов и оптикой зависит видимость световых точек. Более глубокий канал может помочь смешению света, но заранее обещать ровную полосу по одной высоте нельзя. Короткий образец даёт более предметный ответ.
Какой ширины бывает светодиодная лента
Единой ширины для всех лент нет. Например, у Arlight есть MICROLED на плате 4 мм и RT-A240 на плате 10 мм. Это два конкретных изделия, а не универсальные размеры всех узких и мощных лент.
Обозначения 5, 8, 10 или 12 мм нужно сверять с чертежом выбранной модели. Уточните, что измеряется: плата, защитная оболочка или готовый элемент. Напряжение 12, 24 или 220 В само по себе не определяет ширину. Число без единицы вообще может относиться к другому параметру.
Если один размер дан в сантиметрах, другой в миллиметрах, сначала приведите их к одной единице: 2 см равны 20 мм, 3 см равны 30 мм. Это только перевод размеров. Он не подтверждает наличие подходящей ленты или совместимого профиля в продаже.
На узком экране таблицу можно прокрутить по горизонтали.
| Что сверить | Какую ошибку это предотвращает |
|---|---|
| Ширину и высоту ленты | Плату не придётся изгибать или прижимать компонентами к экрану |
| Размер соединения и вывод кабеля | Пайка или разъём не окажутся шире свободного места |
| Полезную ширину канала | Наружный размер корпуса не будет принят за место для ленты |
| Посадку экрана и заглушек | Похожие по ширине детали не будут ошибочно названы совместимыми |
Ширина профиля и рассеивателя не равна ширине ленты
Представим учебный пример: лента шириной 10 мм помещается в канал 11 мм, но соединительный узел занимает 13 мм. Сам светящийся отрезок подходит, а готовая система нет. Решение: выбрать другой узел либо профиль, а не вдавливать контакт под крышку.
Так же проверяют рассеиватель. Название «экран 20 мм» не разрешает автоматически установить под ним плату 20 мм: у экрана своя форма посадки. Даже для деталей одного бренда совместимость лучше сверить по указанным артикулам.
Дешёвый профиль и анодированный: это не противоположности
Цена и обработка поверхности отвечают на разные вопросы. Недорогой профиль тоже бывает анодированным. Поэтому сравнение «дешёвый или анодированный» лучше заменить более полезным: насколько ровно изготовлен корпус, как садится экран и подходит ли конструкция к выбранной ленте.
При анодировании на алюминии формируют защитный оксидный слой. Он повышает стойкость поверхности к коррозии и износу; это описывает Aluminum Anodizers Council.2 Однако покрытие не выпрямляет кривой корпус, не увеличивает внутренний канал и не подтверждает нужное охлаждение.
Проверьте прямолинейность, ровность дна, обработку кромок, фиксацию экрана и стыковку отрезков. Уточните, можно ли приобрести подходящую заглушку или заменить рассеиватель. Тонкий корпус может не подойти по жёсткости или теплоотводу, но по одной цене такой вывод делать нельзя.
Чёрный, белый, серебристый или окрашенный под металл корпус выбирают и по виду в выключенном состоянии. Выбор цвета не отменяет проверки размеров и допустимого способа монтажа конкретного исполнения. Надпись «золото» или «бронза» также не доказывает, что профиль изготовлен из соответствующего металла: материал и отделку читают раздельно.

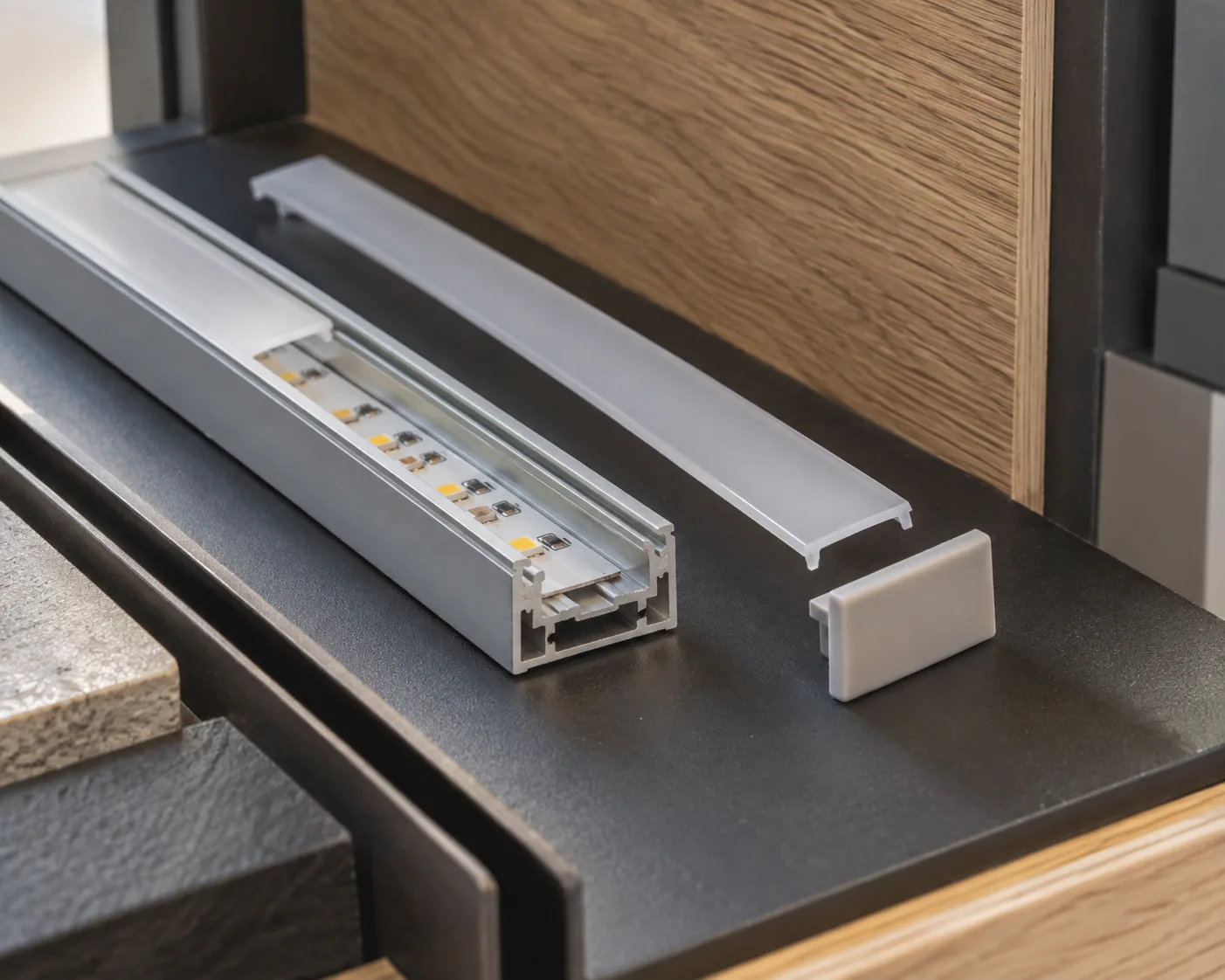

Что делает рассеиватель
Экран закрывает ленту и меняет вид светящейся линии. Прозрачный вариант обычно меньше скрывает отдельные источники. Матовый сильнее рассеивает свет, но через него проходит другая доля потока. Поэтому экран выбирают не только по тому, как он выглядит выключенным.
У разных изделий светопропускание различается. Например, для ARH-FLAT изготовитель отдельно указывает характеристики прозрачного экрана 016629 и опалового 016630. Эти данные относятся к конкретным экранам, а не ко всем прозрачным и матовым крышкам.
У чёрного рассеивателя тоже есть собственное светопропускание. Он может помочь скрыть световую вставку на тёмной поверхности, но количество света после него нужно проверить отдельно. Пример такого исполнения: ARH-BENT-W18 BLACK. Чёрный корпус с обычным экраном и корпус с чёрным экраном не следует считать одним решением.
Если редкая SMD видна точками в неглубоком канале, один матовый экран может не исправить результат. Рассматривают другую глубину, плотность, положение линии или COB. При этом даже сплошная полоса способна ярко отражаться в глянце. Проверяйте не только саму крышку, но и то, что увидите на соседней поверхности.
Гибкий профиль, силиконовый экран и гибкий неон
Эти названия не обозначают взаимозаменяемые детали. Гибкий профиль выбирают под предусмотренный изгиб и совместимые комплектующие. Силиконовый рассеиватель может быть отдельной крышкой конкретной системы. Например, экран SL-ARC-3535-20M предназначен для перечисленных изготовителем профилей, а не для любого канала подходящей ширины.4
Neon Flex является другим световым изделием со своими требованиями. Произвольная оболочка для обычной ленты не придаёт ей автоматически свойства заводского гибкого неона. Для кривой линии сначала определяют конструкцию целиком, а не пытаются согнуть жёсткий профиль или скрыть неподходящую ленту в шланге.
Длина, стыки и углы
Длина профиля, длина экрана и допустимая длина электрической ветви ленты не обязаны совпадать. Поэтому после выбора сечения составляют раскладку: где будут торцы, повороты, вводы питания и обслуживаемые соединения.
На длинном контуре заранее проверьте, какие отрезки и соединительные элементы доступны для выбранной системы. Механический стык двух профилей не соединяет электрические контакты ленты. Угол корпуса и поворот самой ленты тоже решаются отдельно.
На примерке оцените стык с обычного расстояния, включая выключенный свет. Экран должен устанавливаться и сниматься без перекоса. Подгонку, резку алюминия и защиту кабеля подробно разбирает порядок монтажа ленты в профиль.
Профиль и охлаждение
Алюминий помогает отводить тепло от ленты, когда между платой и предусмотренной посадочной поверхностью есть подходящий контакт. Просто положить металлическую деталь рядом недостаточно. Пустоты под платой и неподходящие промежуточные слои меняют условия передачи тепла.
Arlight рассматривает теплоотвод как часть монтажа и отдельно указывает, что для многих лент он обязателен по паспорту.3 Но единого допустимого количества ватт на метр для всех профилей нет. Открытая установка и тесная закрытая ниша требуют разной оценки.
Пластиковый короб или декоративная накладка не становятся заменой алюминиевого теплоотвода только потому, что в них помещается лента. Если хочется установить подсветку без профиля, сначала выясните, какое основание разрешает производитель и за счёт чего будут решены охлаждение, крепление и защита контактов. Это ответ на вопрос о замене конструкции, а не разрешение приклеить любую ленту куда угодно.
Обычный профиль с экраном также не становится герметичным. Во влажной зоне проверяют всю сборку: ленту, вводы, торцы, соединения и условия попадания воды. Подробности находятся в материалах про степени защиты IP и герметизацию ленты и Neon Flex. Съёмная крышка сама по себе не доказывает ни влагозащиту, ни термостойкость.
Проверка перед заказом всей длины
Соберите небольшой образец из выбранных деталей. Проверьте не только светящийся участок, но и кабельный ввод, соединение, экран и заглушку. Посмотрите на результат рядом с реальной отделкой и с тех точек, откуда линию будут видеть каждый день.
Затем согласуйте крепление, стыки и будущую замену ленты. Если для доступа придётся разбирать готовую мебель или отделку, это нужно решить до заказа. Встроенный датчик или выключатель тоже требует места и совместимости с выбранной системой, а не только подходящего отверстия в корпусе.
В BossDiodov подбираем профиль как часть световой системы. Arlight является основным ориентиром, но название бренда не заменяет проверку размеров и результата. Чтение карточек и комплектацию разбираем отдельно в материале о профилях Arlight. Хороший выбор означает, что комплект помещается, даёт нужный свет, работает в допустимых условиях и остаётся доступным для обслуживания.
