IP20, IP65, IP67 и IP68 защищают LED-ленту от разных воздействий, а не просто означают четыре ступени качества. Для сухой интерьерной ниши обычно достаточно IP20. Если возможны брызги или мойка струёй, смотрят на соответствующее водное испытание; если возникает риск накопления воды, отдельно выясняют, допускается ли такое место вообще.
Выбирать нужно по условиям установки, а не по максимальной цифре. Важно проверить не только оболочку ленты, но и обрезанные торцы, соединения, блок питания и требования к электромонтажу. Подводные системы — отдельная категория, которую BossDiodov не монтирует.
Конденсат внутри профиля тоже требует проверки. Влага может появиться, когда влажный воздух охлаждается у более холодной поверхности до точки росы. Такой механизм для электрических корпусов объясняет Rittal. Само обозначение IP не обещает отсутствия конденсата внутри собранного узла.
Если под экраном, у ленты или в соединении замечены капли, отключите питание и не включайте систему для просушки. Запишите, когда появилась влага: после остывания, влажной уборки, смены погоды или прогрева помещения. Специалист должен отличить конденсацию от протечки и проверить уплотнения, вводы, температурные условия и разрешённое изготовителем размещение. Вентиляцию или отвод воды выбирают для конкретной конструкции; сверлить защищённый профиль или оболочку наугад нельзя.
Что означают обе цифры IP
Код IP описывает защиту, которую обеспечивает оболочка изделия. Первая цифра относится к доступу к опасным частям и проникновению твёрдых предметов, вторая к вредному воздействию проникшей воды. Эта классификация установлена в IEC 60529; российский стандарт с тем же предметом, ГОСТ 14254-2015, имеет действующий статус.
На узком экране таблицу можно прокрутить по горизонтали.
| Маркировка | Первая цифра: твёрдые предметы и пыль | Вторая цифра: вода |
|---|---|---|
| IP20 | 2: защита от доступа пальцем к опасным частям и от проникновения твёрдых предметов диаметром 12,5 мм и больше | 0: защиты от воды нет |
| IP65 | 6: пыленепроницаемая оболочка | 5: защита от водяных струй |
| IP67 | 6: пыленепроницаемая оболочка | 7: защита при кратковременном погружении в условиях испытания |
| IP68 | 6: пыленепроницаемая оболочка | 8: защита при длительном погружении в условиях, установленных для изделия |
В IP65 и IP67 первая цифра 6 означает пыленепроницаемость, но водные испытания 5 и 7 разные. У IP20 первая цифра 2 защищает от доступа пальцем и крупных твёрдых предметов, а вторая 0 означает отсутствие заявленной защиты от воды. Буква X вместо цифры говорит, что степень защиты по этой позиции не обозначена. Подробную расшифровку даёт OMRON.
Брызги, струя и погружение требуют разного выбора
Для воды различайте брызги (IPX4), струи (IPX5), более сильные струи (IPX6) и погружение (IPX7/IPX8). Например, под зеркалом может быть лишь случайная капля, а низкий контур моют шлангом. Поэтому важнее знать, как именно попадает вода и проводится уборка, чем получить одно универсальное «для ванной» или «для улицы».
IP67 относится к кратковременному погружению. IP68 выбирают для длительного погружения только тогда, когда изготовитель указал подходящие глубину, продолжительность и условия применения. Эти условия устанавливаются между изготовителем и потребителем. Найдите их в паспорте или запросите до покупки: одна надпись IP68 не сообщает, на какой глубине и как долго может работать именно эта лента.
Погружение не гарантирует устойчивость к струе. Если установка должна выдерживать и то и другое, ищут подтверждение обоих режимов испытаний, например двойную маркировку IPX5/IPX8 для соответствующей конструкции. Одно IPX7 или IPX8 этого не подтверждает — разницу объясняет Phoenix Contact. У бассейнов и фонтанов нужно дополнительно проверять электрические зоны; высокий IP сам по себе не разрешает монтаж у воды.
Это особенно полезно помнить для линии возле пола. Вода, которая свободно стекает после уборки, и вода, которая стоит в углублении вокруг ленты, воздействуют на неё по-разному. Место накопления воды лучше устранить при выборе расположения подсветки; если погружение остаётся частью задачи, для него подбирают предназначенную сборку.
Как перейти от места установки к подходящей сборке
1. Определите фактические воздействия. Например: «Лента под шкафом сухая», «на контур долетают брызги раковины», «линия на террасе попадает под дождь и мойку». Отдельно учтите солнце, перепады температуры и чистящие средства. У одного помещения верхняя и нижняя линии могут требовать разной защиты.
2. Выберите защиту от воды и пыли. В сухой интерьерной нише без водных воздействий можно рассматривать IP20. Если нужна пыленепроницаемость, ищите первую цифру 6. Для воды сопоставьте реальное воздействие с брызгами, струями или погружением, как описано выше. Затем сверьте паспорт выбранного артикула: слова «герметичная» и «для улицы» не заменяют его условий эксплуатации.
3. Проверьте всю систему. У ленты, торцевой заглушки, кабельного ввода, соединения, контроллера и блока питания свои условия эксплуатации. Блок может находиться в доступном сухом месте, а световая линия — во влажной зоне. Одинаковый IP всем деталям не обязателен; обязательно, чтобы каждый компонент подходил именно для своего места и способа подключения.

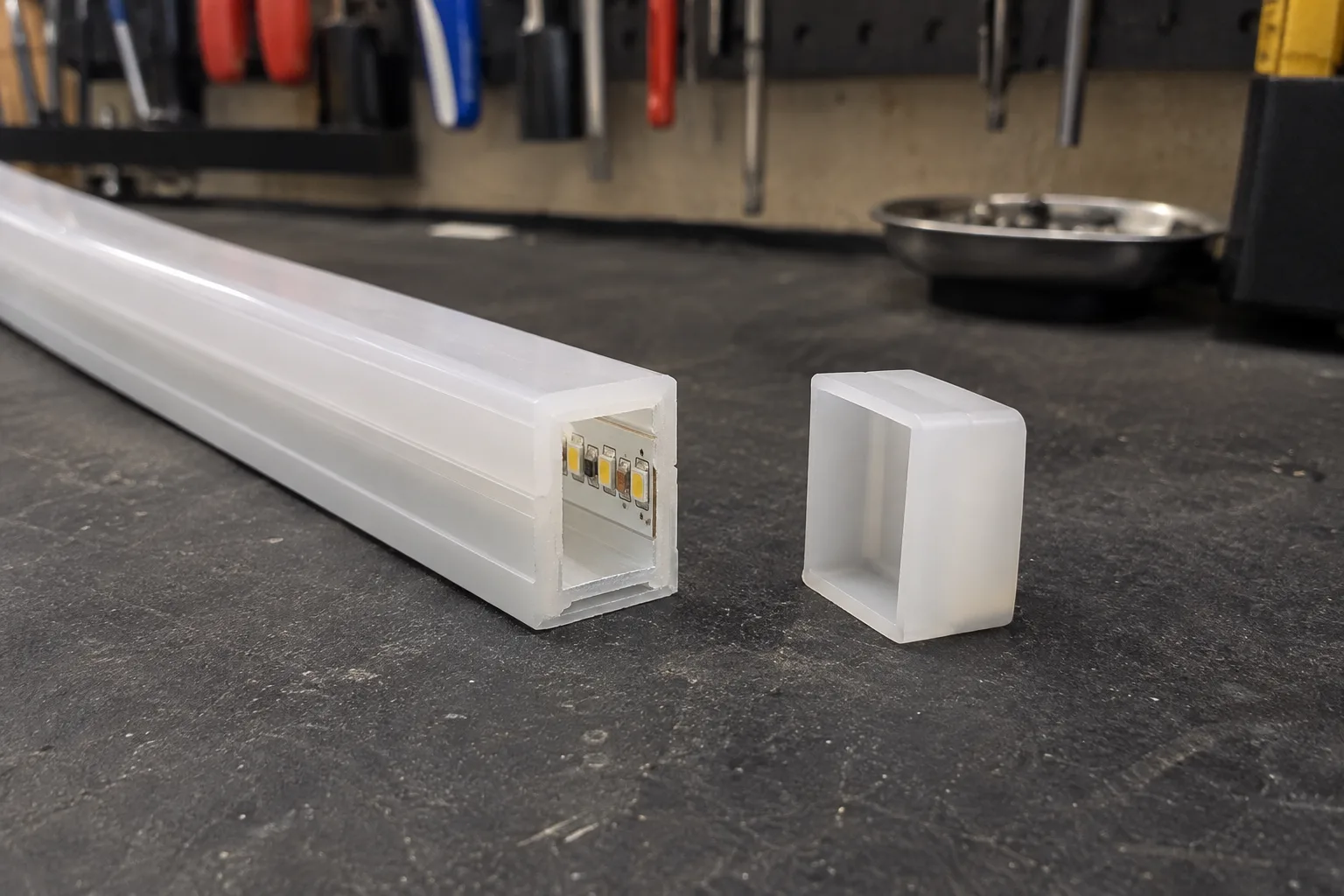

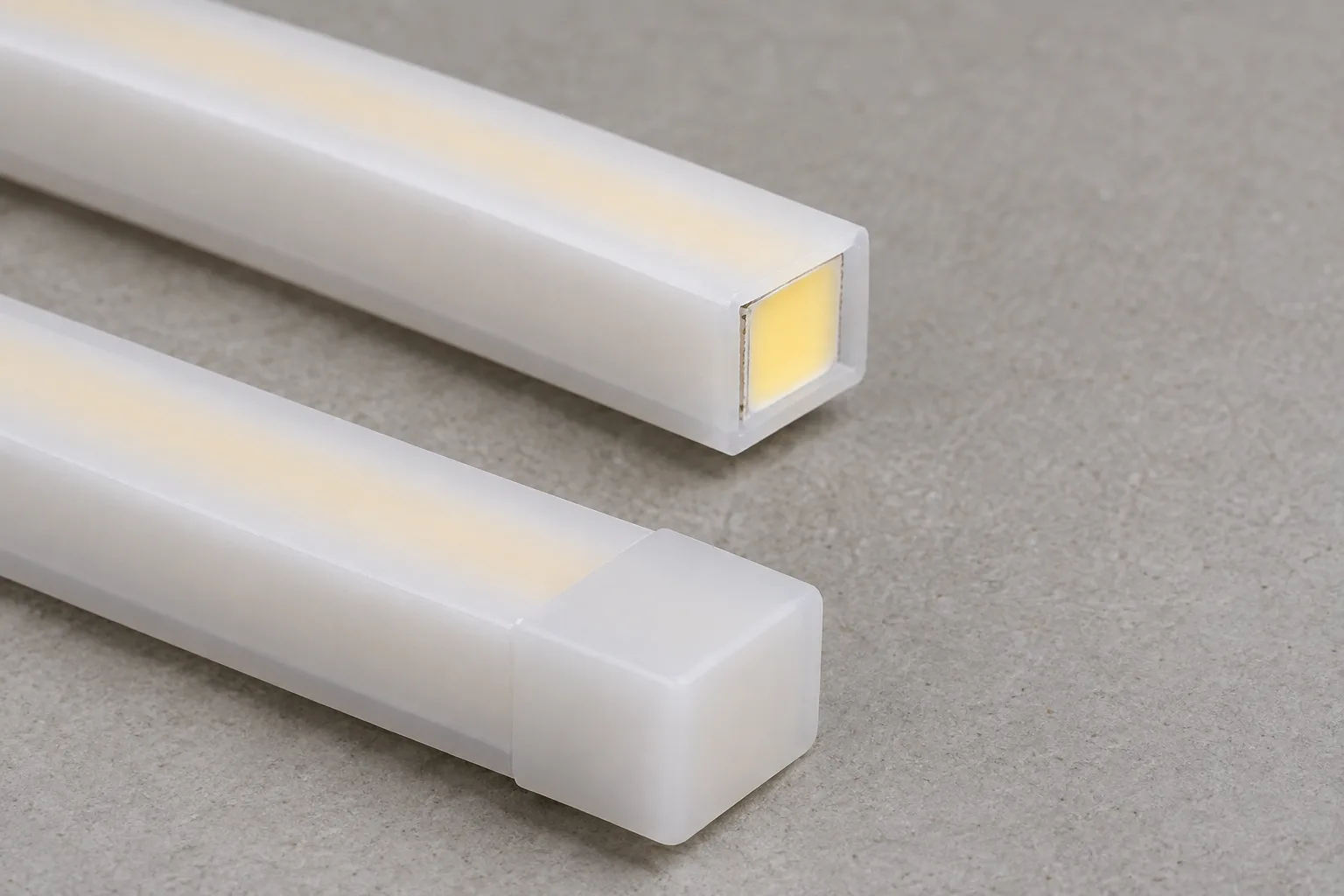

После резки у защищённой ленты появляется открытый торец. Его герметизация и ввод провода должны соответствовать конструкции и инструкции конкретной модели. Например, монтажное руководство Diode LED LINAIRE Flex предусматривает штатные клипсы, прокладки с герметиком Permatex 80050 и строгий порядок сборки, причём после полевой герметизации максимальная защита составляет IP65, а не заводской IP67. Этот пример показывает, почему материалы нельзя выбирать только по надписи IP на упаковке. Практическая последовательность вынесена в руководство по герметизации LED-ленты и Neon Flex.
Алюминиевый профиль с обычным рассеивателем помогает разместить ленту и отводить тепло, но для защиты от воды нужна подтверждённая конструкция. Декоративная заглушка профиля не закрывает открытый торец ленты. Если защиту обеспечивает общий корпус, проверяют его исполнение вместе с вводами и установленными деталями.
4. Проверьте остальные условия работы. Когда IP подходит, остаётся сопоставить сборку с температурой, материалами и нагрузками. Именно эта проверка отличает подходящую уличную линию от изделия, которое выдержало водное испытание, но плохо переносит место установки.
Что проверить помимо IP
На узком экране таблицу можно прокрутить по горизонтали.
| Условие | Что выяснить до выбора |
|---|---|
| Конденсат | Возможны ли капли из влажного воздуха при охлаждении поверхности; допускает ли изделие такую среду |
| Нагрев | Допустимые температуры воздуха и основания, требования ленты к отводу тепла |
| Солнце | Пригодность оболочки и кабеля для УФ-воздействия и прямого солнечного света |
| Моющие средства, соль, химия бассейна | Совместимость материалов с конкретным составом и режимом контакта |
| Удары, перегибы, натяжение | Допустимые механические нагрузки и способ крепления |
Водные испытания проводят пресной водой, что отражено в описании испытаний OMRON. Для солнца, химии и механических нагрузок нужны отдельные характеристики материалов и изделий. Эти факторы подробно разделяет Phoenix Contact в рекомендациях по наружным соединениям.
Конденсат — отдельная проверка. При изменении температуры влажный воздух может оставлять капли внутри закрытого объёма. Поэтому для ниши, фасада и влажного помещения учитывают перепады температуры и влагу, а не только водную цифру IP. Это различие подробно рассматривает Rittal.
Для ванной, душевой и других влажных зон отдельно проверяют размещение оборудования и электрическую защиту всей установки. Выбор IP составляет лишь часть этого решения; подключение и проверку схемы поручают квалифицированному специалисту.
