Надёжная пайка LED-ленты — аккуратный контакт без перегрева платы и натяжения провода, а не большой комок припоя. Обесточьте ленту, залудите площадку и жилу, соедините их коротким нагревом по паспорту. После остывания проверьте шов, изолируйте его и закрепите кабель отдельно, чтобы рывок не оторвал контактную площадку.
Ниже описана работа с низковольтной LED-лентой и готовым безопасным источником питания. Она подходит для соединения двух отрезков, вывода провода и перемычки через угол. Открытую сетевую часть 220/230 В должен подключать электрик.
Сначала определите, что с чем соединять
Найдите на ленте напряжение питания, линии реза и обозначения контактов. Контактные площадки, обычно медные, предназначены для подключения проводов. Резать можно только в разрешённых местах: произвольный разрез может оставить участок без рабочих контактов или повредить электрическую цепь.
У одноцветной ленты обычно есть плюс и минус. У CCT регулируется оттенок белого света, у RGB отдельно управляются красный, зелёный и синий каналы, у RGBW добавляется самостоятельный белый канал. У адресной ленты дополнительно важны сигнальные контакты и направление передачи данных. Сверяйтесь с маркировкой и схемой именно Вашей модели. Цвет изоляции провода и одинаковое число площадок ещё не подтверждают совместимость.
Перед пайкой сопоставьте каждый контакт одного отрезка с одноимённым контактом другого. Если подключаете провод к контроллеру, проследите весь путь от площадки до соответствующего выхода устройства. Удобно заранее подписать жилы: после укладки в профиль их легче перепутать.
Если питание подано только со стороны первого отрезка, ток второго проходит и через соединение, и через первый участок ленты. Возможность сделать сплошную линию нужно проверить по допустимой длине и схеме питания модели. Варианты отдельных ветвей и дополнительных точек подключения разобраны в схемах питания LED-ленты. Полная последовательность сборки системы приведена в инструкции по подключению.

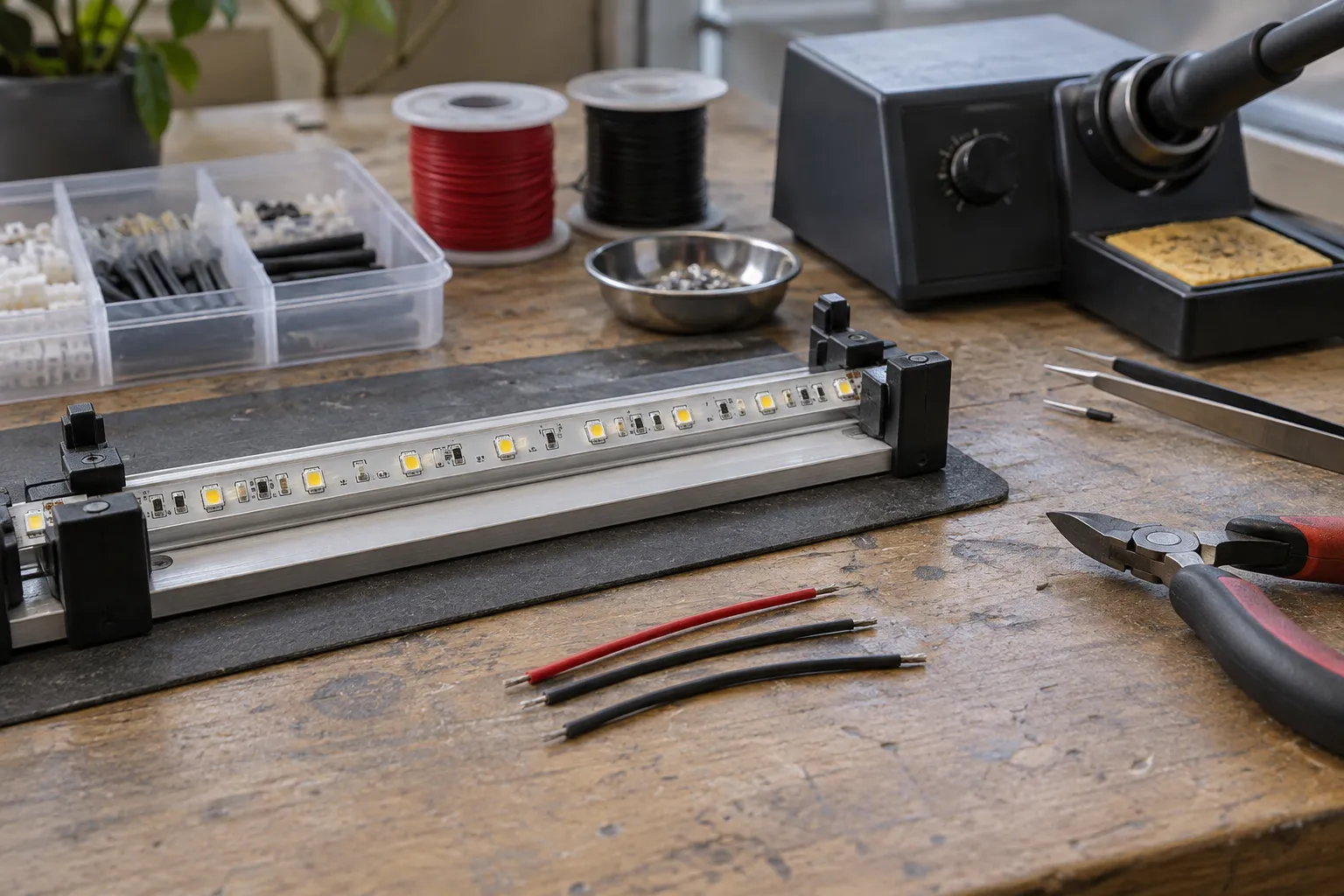

Что подготовить для пайки
Понадобятся:
- паяльная станция с регулировкой температуры, подходящим к площадкам жалом и устойчивой подставкой;
- припой и флюс для электроники, совместимые с лентой, проводом и последующей очисткой;
- ножницы или другой разрешённый изготовителем инструмент для резки ленты, стриппер для снятия изоляции и кусачки;
- держатель деталей, хорошее освещение и, при мелких площадках, увеличительное стекло;
- мультиметр, подходящая электроизоляция и крепление для изолированной части кабеля;
- защитные очки, термостойкая электроизолирующая рабочая подложка и местный отвод дыма.
Подбирайте провод по току, длине и способу прокладки, а не по удобству пайки. Толстую жилу трудно уложить на маленькой площадке, тонкая может не выдержать нагрузку. Ещё до нагрева примерьте пайку, изоляцию и плавный изгиб кабеля под крышкой профиля.
Флюс помогает припою смочить металл; паяльная кислота и сантехнические составы для этой работы не подходят. Требования к очистке зависят от выбранного флюса и материалов ленты. Не наносите растворитель или очиститель наугад, особенно на покрытие COB-ленты.
На столе не должно быть легковоспламеняющихся предметов. Горячий паяльник кладите только в подставку, а детали удерживайте держателем, не пальцами рядом с жалом. Отводите дым от места пайки и не наклоняйтесь в его поток. Эти меры рекомендует HSE для ручной пайки. После применения горючего очистителя дождитесь полного испарения до нагрева; храните его закрытым вдали от паяльника. После работы вымойте руки.
Как выбрать нагрев
Температуру жала и допустимое время контакта берут из документации конкретной ленты с учётом припоя и инструмента. Единой настройки для всех SMD- и COB-лент нет. Паспортный максимум времени тоже не означает, что каждую площадку нужно греть до этого предела.
Подходящее жало должно передавать тепло в место соединения, не задевая соседние площадки и светодиоды. Если припой не соединяет детали за допустимое время, прекратите нагрев и дайте узлу остыть. Проверьте чистоту и состояние жала, совместимость флюса, подготовку металла и режим. Долгое удержание паяльника и серия попыток без охлаждения могут повредить плату и оторвать площадку.
Как припаять провод: последовательность
1. Отключите источник и отрежьте ленту
Выключите готовый источник питания предусмотренным безопасным способом и отсоедините ленту от его низковольтного выхода. Если между ними стоит контроллер, отключите и его соединение с лентой. Команды «выключить свет» с пульта недостаточно для работы с контактами. Не вскрывайте блок питания.
Сверьте место реза с паспортом и маркировкой. После разрезания у каждого используемого отрезка должны остаться предусмотренные площадки. Защитную оболочку открывайте только способом, который разрешён для модели. У COB-ленты со сплошной светящейся полосой нельзя искать контакт, произвольно срезая покрытие между отметками.
Если лента предназначена для влажной среды, до разрезания выясните, какими деталями и по какой процедуре восстанавливают защиту. При отсутствии подходящей технологии сначала решают этот вопрос, затем режут изделие.
2. Подготовьте провод и место соединения
Отмерьте длину провода с запасом на плавный изгиб и отдельное крепление. Если выбранная изоляция надевается на провод или ленту до пайки, наденьте её сейчас и отведите от горячей зоны.
Снимите столько изоляции, чтобы оголённая часть помещалась на своей площадке. Соберите тонкие жилы вместе, не оставляя отдельные проволочки по сторонам. Изоляция не должна попадать в паяный шов, а оголённая жила выходить за границы контакта к соседнему.
Зафиксируйте ленту на термостойкой непроводящей подложке. Держатель не должен давить на светодиоды или повреждать плату. Площадки подготовьте по инструкции изготовителя: загрязнение мешает пайке, но грубое соскабливание может снять тонкую медь вместе с ним.
3. Залудите жилу и площадку
Лужение означает нанесение небольшого слоя припоя до окончательного соединения. Оно позволяет затем спаять уже подготовленные поверхности коротким нагревом. Такой приём и неподвижную фиксацию соединения до застывания показывает Weller в материалах по пайке.
Очистите рабочую часть жала предусмотренным для инструмента способом. При необходимости нанесите небольшое количество совместимого флюса. Кратко прогрейте оголённую жилу и подайте припой к нагретому металлу: он должен покрыть жилы, а не остаться отдельным шариком. Отдельно нанесите тонкий слой припоя на контактную площадку, соблюдая ограничения ленты. Дайте деталям остыть.
Избыток припоя не усиливает площадку. Крупная капля затрудняет осмотр, может замкнуть соседние контакты и помешать закрыть профиль.
4. Соедините по маркировке и удерживайте до остывания
Ещё раз сверьте назначение контакта. Уложите залуженную жилу на соответствующую залуженную площадку и зафиксируйте её положение. Коротко приложите жало к месту соединения, чтобы припой на обеих поверхностях расплавился и образовал общий шов. Уберите жало, удерживая провод неподвижно до затвердевания припоя.
Работайте по одному контакту. Не двигайте провод, пока припой застывает, и не выравнивайте его рычагом после пайки: тонкую площадку легко оторвать от платы. Если при застывании жила сместилась и шов нарушен, отключённый и остывший узел нужно переделать с соблюдением допустимого нагрева.
Для перемычки между отрезками повторите операцию на другом конце, сохраняя соответствие всех обозначений. Не ориентируйтесь только на то, с какой стороны лежит плюс: при развороте отрезка положение площадок может измениться.

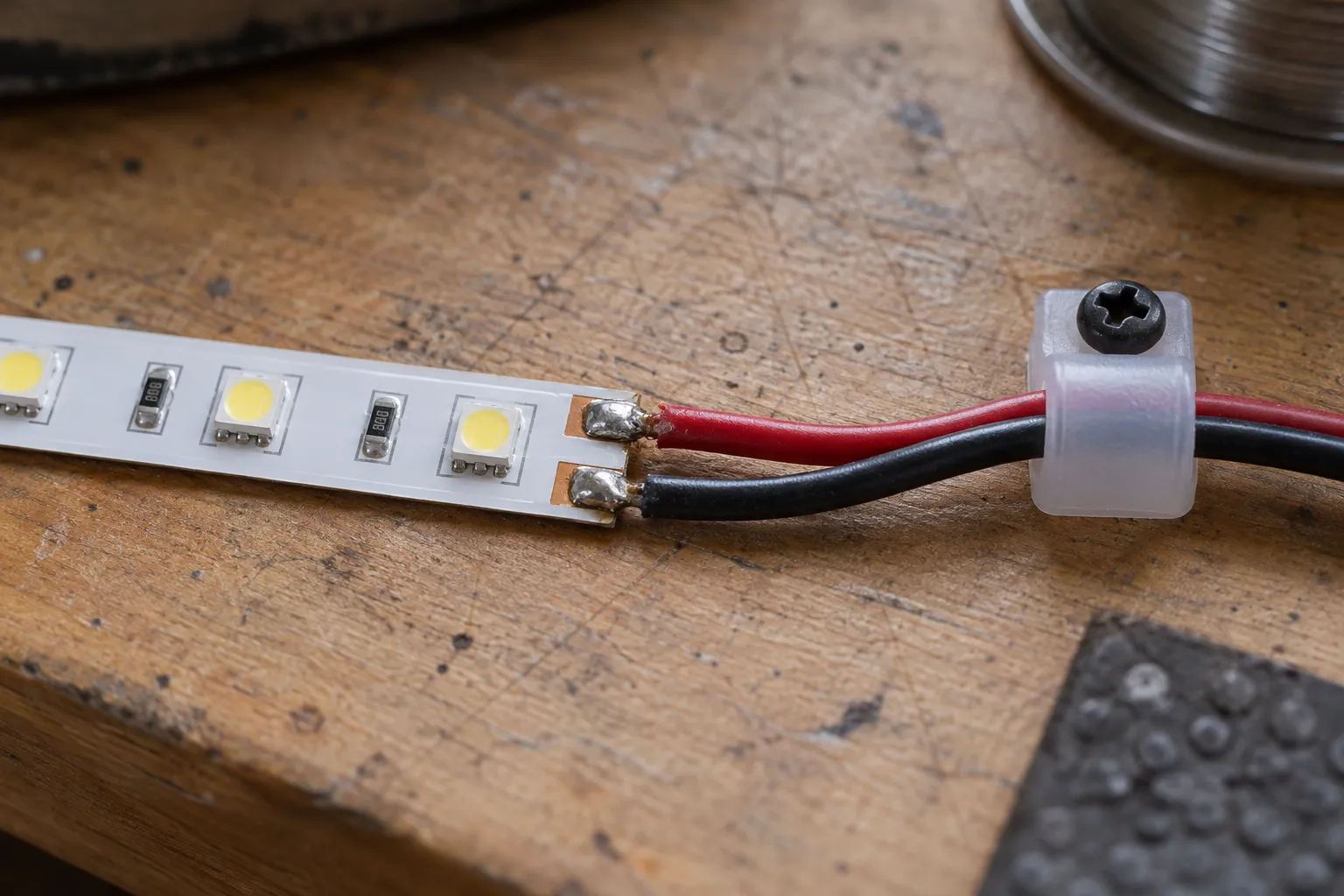

5. Осмотрите и проверьте соединение без питания
После остывания осмотрите каждый контакт, при необходимости с увеличением. Припой должен соединять жилу с площадкой; между соседними контактами не должно быть мостиков припоя и свободных проволочек. Площадка не должна отслаиваться, изоляция плавиться до оголения соседнего участка, а плата обугливаться. Один лишь блеск шва не доказывает его качество.
Удалите остатки флюса, если этого требует его инструкция, совместимым способом. Дайте очищенному узлу высохнуть. Если площадка оторвана или плата повреждена, добавление припоя её не восстановит. Повреждённый участок заменяют, отрезая по разрешённым отметкам.
Все измерения сопротивления и «прозвонку» выполняйте только на обесточенной сборке, отключённой от источника питания и контроллера. Если площадки доступны, можно проверить непрерывность каждой припаянной жилы от её свободного конца до соответствующего контакта, не сдвигая провод и не повреждая плату щупом.
Сопротивление между плюсом и минусом самой ленты нельзя оценивать как у отдельного куска провода: в цепи есть электронные компоненты. Звуковой сигнал мультиметра сам по себе не подтверждает ни короткое замыкание, ни исправность всей сборки. Оценка таких измерений требует знания схемы; визуальную проверку соседних площадок они не заменяют.

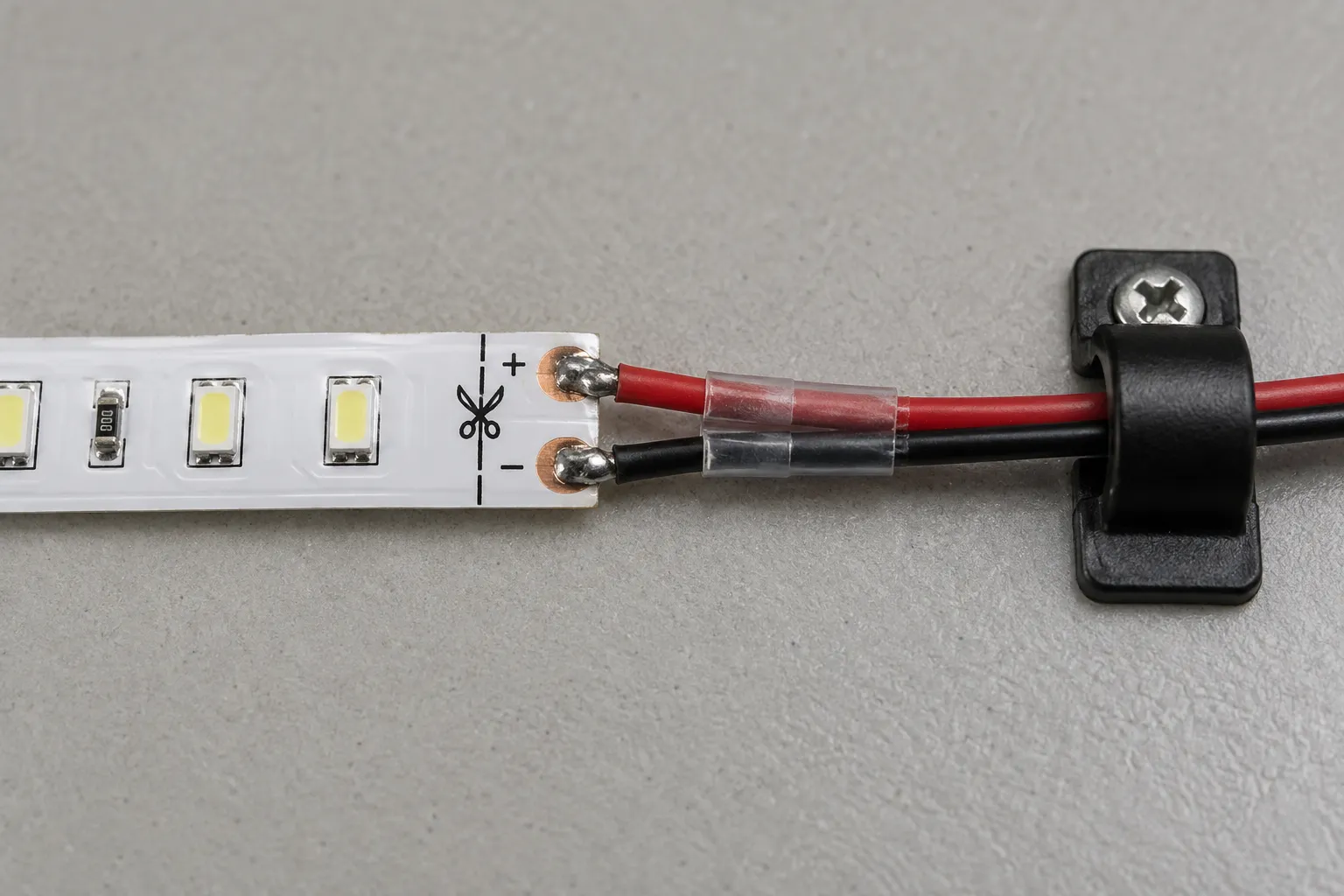

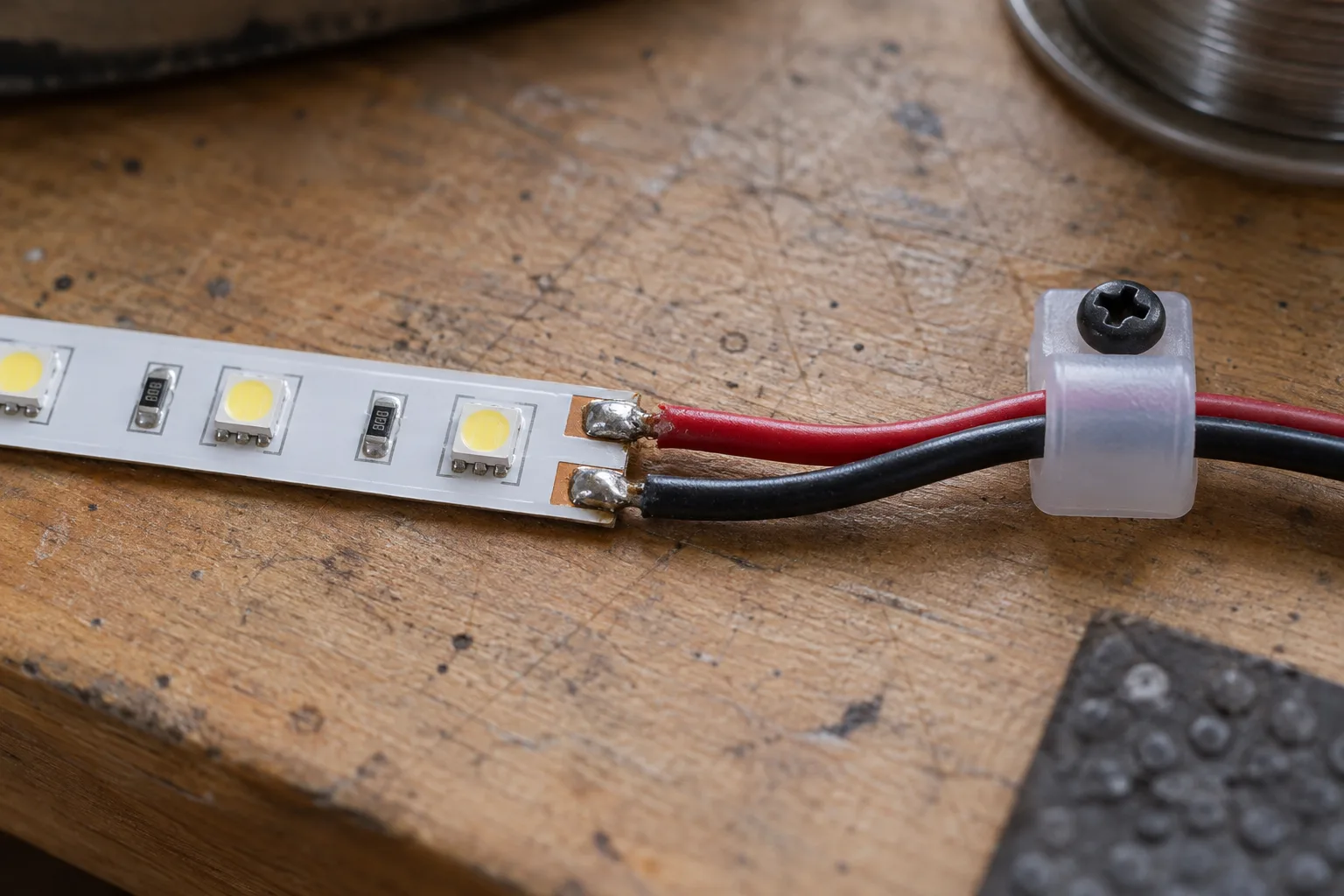

6. Изолируйте контакты и разгрузите провод
Закройте оголённые токоведущие части подходящей для конструкции изоляцией. Она должна исключать контакт с соседними цепями, алюминиевым профилем и крепежом. Если применяете термоусадочную трубку, её размер и способ нагрева должны подходить к ленте; не перегревайте светодиоды, покрытие и клеевую основу. Сама по себе термоусадка не подтверждает влагозащиту узла.
Отдельно закрепите изолированную часть кабеля, оставив небольшой свободный изгиб у пайки. Тогда перемещение провода не будет тянуть контактную площадку. Крепление не должно пережимать изоляцию, а крышка профиля давить на соединение. Изолента или трубка вокруг шва не заменяет отдельного крепления кабеля.
7. Проверьте работу перед окончательным закрытием
Подключайте сборку только к совместимому готовому низковольтному питанию и предусмотренному контроллеру. Лента должна быть размотана и размещена с необходимым по её инструкции теплоотводом.
До включения все открытые токоведущие участки должны быть защищены от замыкания. Для влагозащищённого узла сначала завершите фирменную процедуру сборки и выдержите указанный изготовителем срок до подключения. Если в сухой зоне для промежуточного теста финишная изоляция ещё не установлена, надёжно зафиксируйте временную электроизоляцию каждого открытого контакта: он не должен касаться соседних контактов, инструмента, стола или профиля. Не включайте незакрытое соединение на проводящей поверхности. Одна подложка под лентой не удержит случайно сдвинувшийся провод.
Включите систему штатным способом. Проверьте весь соединённый участок и каждый предусмотренный канал: у RGB красный должен соответствовать красному, у CCT оба канала белого должны работать согласно схеме. Неправильный цвет часто указывает на перепутанные каналы, а погасший участок требует проверки соединения и питания.
Во время проверки не трогайте контакты и не ищите неисправность шевелением оголённых проводов. При мигании, запахе, дыме или других признаках неисправности сразу отключите источник. Для оценки нагрева нужен подходящий измерительный прибор и допустимые значения модели; проверка пальцем их не заменяет.
Перед любым исправлением, снятием временной изоляции или дальнейшей укладкой снова отключите источник и отсоедините низковольтное питание. После окончательной изоляции и крепления повторите проверку работы. Короткое включение подтверждает наличие контакта в этот момент, но не доказывает допустимость тока, нагрева и всей схемы питания.
Как соединить ленту на углу
Для поворота на углу удобно соединить два отрезка короткой кабельной перемычкой. Ленту режут по разрешённым меткам, припаивают одноимённые контакты и оставляют свободный изгиб провода. Так угол проходит без залома гибкой платы и без натяжения пайки.
Не складывайте ленту острым заломом ради поворота на 90°. Если хотите обойти угол самой лентой, сначала проверьте разрешённое направление и минимальный радиус изгиба конкретной модели. Гибкость в одном направлении не означает возможности согнуть плату поперёк.
Угловой соединитель алюминиевого профиля стыкует корпус, но не передаёт питание между отрезками ленты. Место для электрического соединения нужно предусмотреть отдельно. Примерка корпуса, проводов и крышки описана в инструкции по установке ленты в профиль.
Когда подходит соединение без пайки
Заводской разъём допустим, если он предусмотрен для этой ленты и условий её работы. Для выбора важны тип SMD или COB, ширина платы, число и расположение площадок, толщина изделия с покрытием, допустимые напряжение и ток, а также габариты узла в профиле. Совпадения ширины 8 или 10 мм недостаточно. У многоканальной системы учитывают в том числе нагрузку на общий контакт.
Собирайте разъём при отключённом питании по его инструкции: площадки должны занять предусмотренное положение, а корпус закрыться без перекоса и натяжения. Не пытайтесь приспособить несовместимую защёлку снятием покрытия или подрезанием платы. Электрические пределы одного коннектора нельзя переносить на другой похожий.
При монтаже светодиодной ленты в BossDiodov обычные соединения выполняем пайкой. Подходящие штатные заводские и сервисные разъёмы применяем по назначению; исправный фирменный ввод не требуется удалять ради пайки. Скрутка или случайная клипса не подходит для постоянного скрытого соединения.
Что меняется во влажной зоне
У разрезанной влагозащищённой ленты место соединения требует восстановления защиты по процедуре изготовителя. Код IP на исходной ленте не переносится автоматически на самодельный стык. Нужен совместимый комплект: соединитель или ввод, заглушки, уплотнение и состав, если он предусмотрен системой.
Например, руководство LEDVANCE LINEARlight Flex Diffuse описывает собственный способ соединения с фирменными деталями и силиконовым клеем. Он включает определённый порядок сборки и выдержку до подключения. Для другой ленты это пример законченной технологии, а не готовый рецепт.
Не объединяйте клей от одной системы, заглушку от другой и время высыхания из третьей инструкции. Совместимость состава, срок отверждения и момент первого включения проверяют в документации выбранного комплекта. Все требуемые выдержки проходят до подачи питания. Если изготовитель не предусмотрел восстановление защиты на месте, выбирают готовый подходящий узел или согласуют решение с ним.
Если лента мигает на стыке или требуется новый отрезок, пришлите фото соединения в Telegram или MAX. В BossDiodov определим, возможно ли восстановление контакта, подберём пайку или штатное окончание и согласуем ремонт.
