Полочная или вертикальная линия
Чтобы выбрать подсветку полки, сначала поставьте на неё обычные предметы. Книги, стеклянная посуда и отдельная коллекционная модель перекрывают свет по-разному. Удачное решение для пустого стеллажа может оставить содержимое в тени.
Горизонтальная линия под полкой освещает расположенный ниже уровень. Её положение определяет, куда попадёт свет: на лицевую сторону предметов, за ними или преимущественно на заднюю стенку. Для высокой секции можно рассмотреть вертикальные линии, но нужно проверить тени от самих полок и наполнения.
Если нужна видимость корешков книг или деталей коллекции, оцените их с обычной точки обзора. Контур сзади может красиво выделить силуэты и почти не показать лицевую поверхность. Это допустимо для декоративной задачи, но не стоит выдавать такой эффект за полноценное освещение содержимого.
Для нескольких уровней сравните локальные полочные линии и общую вертикальную подсветку. У первого варианта больше отрезков и соединений, у второго особенно важны взаимные тени. Решение выбирают по наполнению и устройству стеллажа, а не по правилу «чем меньше проводов, тем лучше».
Что меняется со стеклом
Посмотрите на домашнюю витрину с закрытой дверью, сбоку и сидя напротив. В отражении могут оказаться видны лента, профиль и провод, хотя напрямую они скрыты. Увеличение мощности не убирает такой блик; сначала проверяют положение источника и направление света.
Для примерки используйте короткий образец с окончательным экраном. Открытая лента и та же лента под рассеивателем показывают не один и тот же результат. Проверку важно проводить именно в той конструкции, которая останется после монтажа.

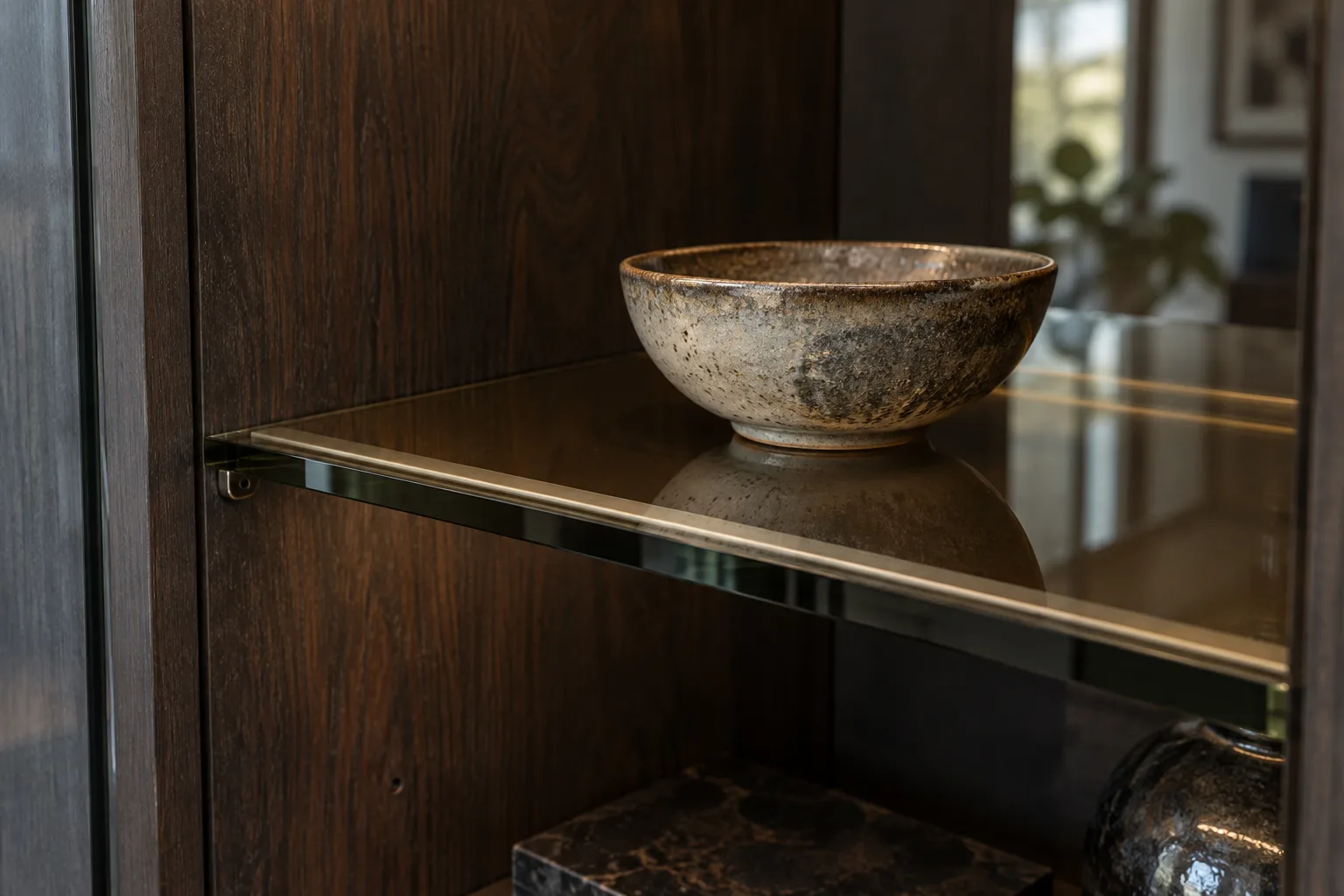

Торцевая подсветка стеклянной полки и свет, направленный на стоящие на ней предметы, решают разные задачи. Светящийся край сам по себе не доказывает, что содержимое витрины хорошо видно. Для такого узла нужен совместимый профиль и подходящая конструкция полки, а не случайная лента, прижатая к стеклу.
В каталоге профилей Arlight отдельно выделены решения для полок.1 Но принадлежность к категории не подтверждает совместимость с любым стеклом. До установки проверяют размеры и способ крепления; резку, сверление или изменение готовой стеклянной детали не выполняют наугад ради размещения света.
Яркость и цвет предметов
Для одежды, коллекций и материалов BossDiodov рекомендует CRI 90+. Оттенок белого и рабочую яркость выбирают на образце с реальными предметами. Высокая цветопередача не устраняет блики в стекле и не исправляет тень от переднего ряда книг.
У тёмной глубокой секции и светлой открытой полки будут разные условия. Поэтому не стоит подбирать все участки только по одинаковому числу Вт/м. Иногда полезнее изменить направление или разделить зоны, чем делать все линии ярче одновременно.
Для видимой ровной полосы можно рассмотреть COB. При освещении содержимого дополнительно нужен подходящий световой поток и проверка в выбранном профиле. Название технологии не заменяет испытания на заполненной полке.
Домашняя витрина, торговая экспозиция, полка в холодильном шкафу и стеллаж с растениями имеют разные условия и задачи. Эту статью нельзя использовать как готовое решение для всех четырёх случаев. Здесь рассматривается обычная домашняя мебель, а специальную среду и назначение оценивают отдельно.
Несколько полок: считаем ветви
Учебный пример: пять полок по 0,6 м дают суммарно 3 м ленты. Если её потребление составляет 8 Вт/м, общая нагрузка равна 24 Вт. При 24 В это 1 А; одна полка потребляет 4,8 Вт, то есть 0,2 А.
Общий провод до разветвления несёт нагрузку всех включённых полок, а отдельная ветвь только своего участка. По этим значениям проверяют проводку и управление, затем учитывают длину кабеля и условия выбранного источника. Подход с отдельными рассчитанными подводами показан в схеме Arlight для нескольких лент.2
Этот пример объясняет арифметику, а не рекомендуемую яркость для любой витрины. Лента другой мощности или ещё одна полка меняют расчёт. Датчик, через который проходит питание всей системы, также проверяют на общий ток, а не на ток одной линии.
Блок питания выбирают с необходимым по его паспорту запасом и оставляют доступным. Нельзя разместить его за несъёмной задней стенкой только потому, что там пока есть свободное место. Заранее определите, как заменять источник и обслуживать соединения.
Как подготовить установку
Сначала составьте план полок и кабельного маршрута. Подготовьте рулетку, разметочный инструмент, подходящий крепёж, инструмент обработки профиля и материалы для изоляции. Для проверки низковольтной стороны нужен соответствующий измерительный инструмент и понимание схемы.
Примерьте корпус с лентой и экраном, проверьте открывание витрины и возможность снять рассеиватель. Для врезного профиля требуется подготовленный паз. После разметки и обесточивания устанавливают крепление, подготавливают отрезки по меткам резки и собирают предусмотренные низковольтные ветви без натяжения проводов.
Ленту на 12 или 24 В не подключают напрямую к сети 220/230 В. Сетевое питание и открытые сетевые соединения обслуживает квалифицированный специалист. Полный порядок сборки мебельного LED-узла есть в инструкции по подсветке шкафа; требования конкретных комплектующих сохраняют приоритет.
Уборка и перестановка
У регулируемой полки заранее продумайте, что произойдёт с проводом при изменении высоты. Перестановка не должна натягивать кабель, вырывать соединение или оставлять оголённые контакты. При необходимости сервисного разъёма выбирают предусмотренное совместимое изделие по току и условиям эксплуатации.
Не прокладывайте провод по траектории створки или съёмной полки. Рассеиватель должен оставаться доступным для очистки и обслуживания. Уборку выполняют так, чтобы не повредить световой узел; обычный закрытый экран не делает всю систему влагозащищённой.
Для окончательной проверки заполните витрину и оцените свет с нескольких привычных мест. Проверьте дневной вид, вечерний режим и все управляемые зоны. Общая логика расположения света в разных предметах мебели разобрана в обзоре мебельной подсветки.
