Светодиодная лента 2835: что означает маркировка
Не путайте корпус, плотность и напряжение
Две ленты с надписью 2835 могут выглядеть похожими, но давать разный свет и требовать разного подключения. Поэтому покупать замену только по этим четырём цифрам нельзя. Сначала нужно понять, что они обозначают и какие сведения ещё нужны.

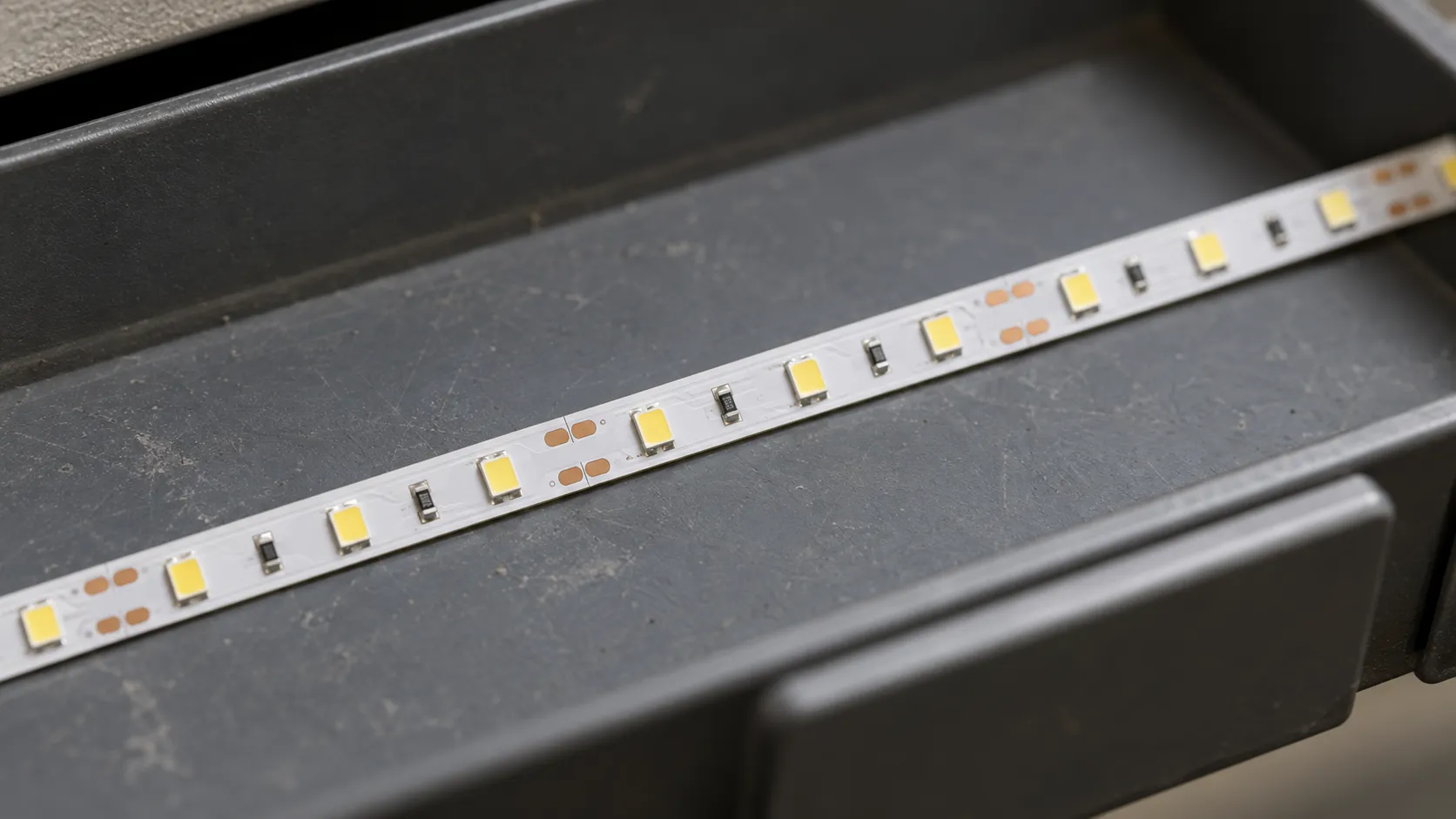

2835 — типоразмер корпуса SMD-светодиода, обычно около 2,8 × 3,5 мм. Именно такой размер указан, например, в соответствующем семействе Bridgelux.1 Это не мощность, не напряжение всей ленты и не оценка её качества.
В записи «2835, 120 диодов/м, 24 В» содержатся три разных признака. 2835 описывает корпус компонента. 120 диодов/м говорит, сколько таких источников размещено на длине. 24 В относится к питанию готовой ленты. По одному признаку нельзя восстановить остальные.
Так же не стоит считать ленту 5050, 3528 или 2216 лучше или хуже только из-за размера корпуса. Важен результат конкретного изделия: количество света, его качество и подходящий монтаж. Общие обозначения разобраны в статье о SMD-ленте.
Что означает 120 LED или 600 LED
Посмотрите, к какой длине относится количество. «120 диодов на метр» описывает плотность. Надпись «600 LED» без уточнения может обозначать общее число элементов в комплекте, поэтому её нужно читать вместе с длиной и описанием производителя.
Если указано 600 светодиодов на пятиметровой катушке, получается 600 / 5 = 120 диодов/м. Это пример пересчёта при известных исходных данных, а не универсальная характеристика всех лент с числом 600.
Также важно число рядов. Общее количество диодов может быть распределено по плате по-разному. Подробно о том, как плотность влияет на вид линии, написано в разборе количества диодов на метр.
Почему одинаковые корпуса дают разный свет
Размер компонента не сообщает, сколько света он излучает и как будут выглядеть освещённые предметы. Внутри LUXEON 2835 Architectural, например, есть варианты цветовой температуры, цветопередачи и электрических характеристик. Это различия уже на уровне самого светодиода.2
У готовой ленты к ним добавляются электрическая схема, рабочий ток, плата и условия охлаждения. Поэтому вопрос «сколько ватт у 2835» без модели не имеет одного полезного ответа. Для подбора нужны характеристики всей ленты, а не похожего компонента из чужой таблицы.
Срок службы тоже нельзя определить по маркировке корпуса. Нужны данные конкретного изделия и условия, в которых оно будет работать. Если мощную ленту поместили в неподходящий закрытый узел, четыре знакомые цифры не компенсируют проблему монтажа.
Что проверить в карточке ленты
Удобно сравнивать варианты по задаче. Для рабочей зоны важен свет на поверхности, для декоративной линии — ещё и видимые точки. А при замене первым ограничением может стать уже установленный профиль или блок питания.
На узком экране таблицу можно прокрутить по горизонтали.
| Что найти | Зачем это нужно |
|---|---|
| Напряжение и Вт/м | Проверить питание и нагрузку, а не подключать по внешнему сходству |
| Световой поток, лм/м | Сопоставить количество света подходящих моделей |
| CRI и цветовую температуру | Раздельно оценить цветопередачу и нужный оттенок белого |
| Плотность и число рядов | Понять расположение источников и возможную заметность точек |
| Ширину и шаг резки | Проверить, поместится ли лента и где закончится светящаяся часть |
| Допустимую длину подключения | Заранее определить участки и подвод питания |
| Условия среды и теплоотвода | Не поставить неподходящее изделие во влажную или горячую зону |
Например, 4000 K не означает автоматически больше света, чем 3000 K. Эти числа описывают оттенок белого, а количество света сравнивается отдельно. Для выбора есть материал о 3000 и 4000 K.
Слово «термостойкая» также нужно проверять по документам всей ленты. Сам корпус 2835 не даёт разрешения на монтаж в парной. Название бренда или серии без точного артикула не заменяет такие сведения.
В каком профиле будут видны точки
Если между источниками большие промежутки, они могут просматриваться через неглубокий рассеиватель. Иногда лента не видна напрямую, но точки отражаются на глянцевой поверхности. Это вопрос не только плотности, но и устройства всего светового узла.
До окончательной покупки полезно посмотреть небольшой образец в выбранном профиле. Оцените прямой вид и отражение с обычного места в комнате. Более плотная лента может помочь, но ни одна цифра не обещает ровную полосу при любой глубине и любом экране.
После проверки внешнего вида остаётся теплоотвод. Лента должна быть установлена на подходящее основание с учётом требований изготовителя. В общих рекомендациях Arlight эти условия рассматриваются вместе с питанием и допустимой длиной.3
Как заменить существующую ленту 2835
Сначала идентифицируют старую систему. При отключённом питании смотрят доступную маркировку ленты и блока, расположение контактов, ширину платы и длины участков. Для управляемой подсветки дополнительно проверяют каналы и допустимую нагрузку контроллера. Вскрывать сетевые узлы ради чтения маркировки самостоятельно не нужно.
Дальше подбирают совместимый вариант. Совпадение 2835 недостаточно: новая лента может потреблять больше, иметь другой шаг резки или требовать иного управления. Нужно проверить, что существующая система подходит ей по всем существенным условиям, а не только по размеру.
Особенно нельзя смешивать низковольтную ленту и исполнение с сетевым питанием. Обозначение корпуса встречается у разных систем, поэтому питание определяют по документации, не по виду диодов. Отдельное объяснение: лента 220/230 В и её ограничения.
Если назначение проводов или параметры неизвестны, пробное подключение не заменяет диагностику. В BossDiodov сначала определяем, что установлено, затем согласуем подходящую замену. Для первого обращения достаточно фото; необходимые технические уточнения идут следующим шагом.
