Адресная светодиодная лента: пиксели, питание и эффекты

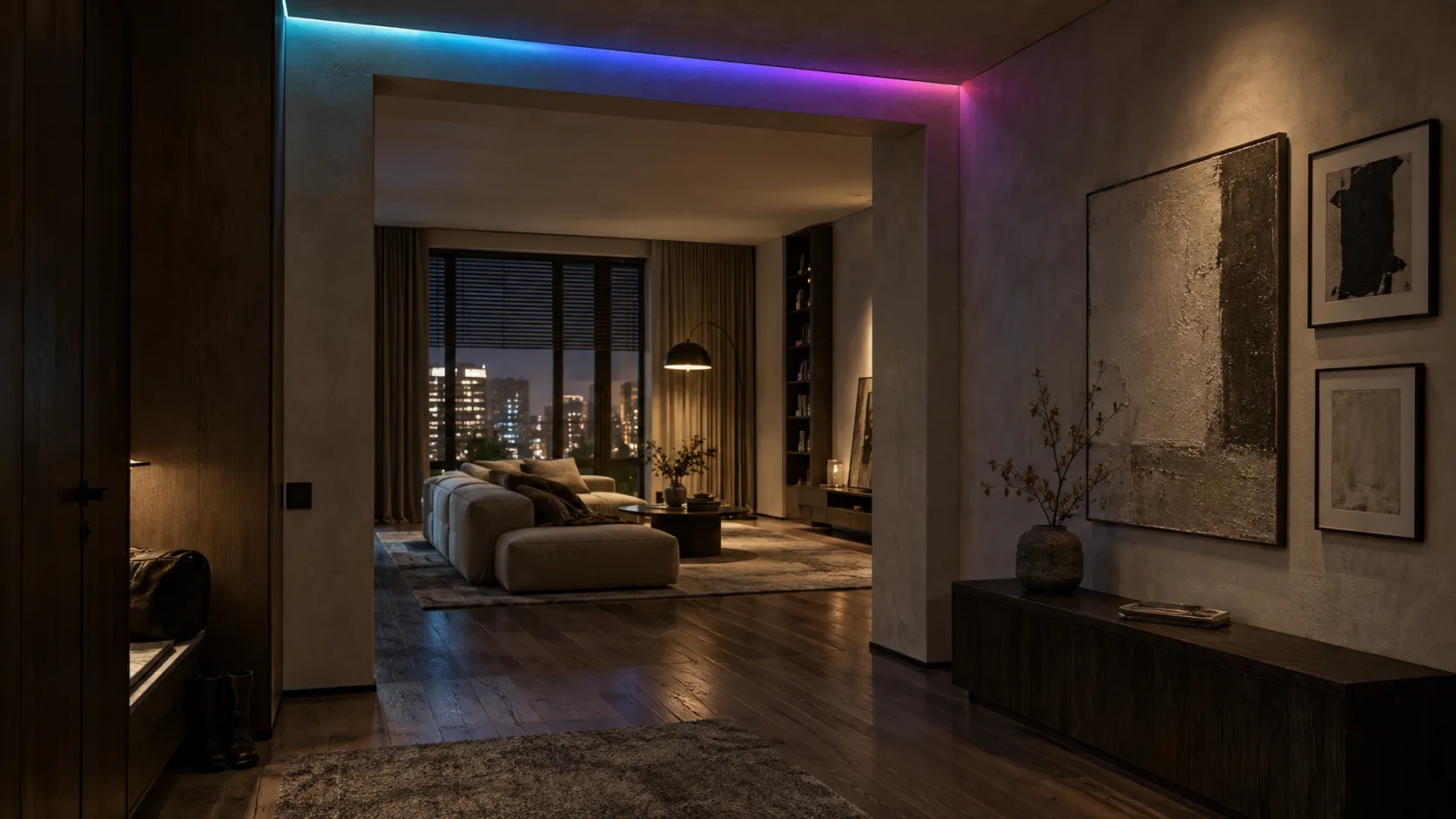

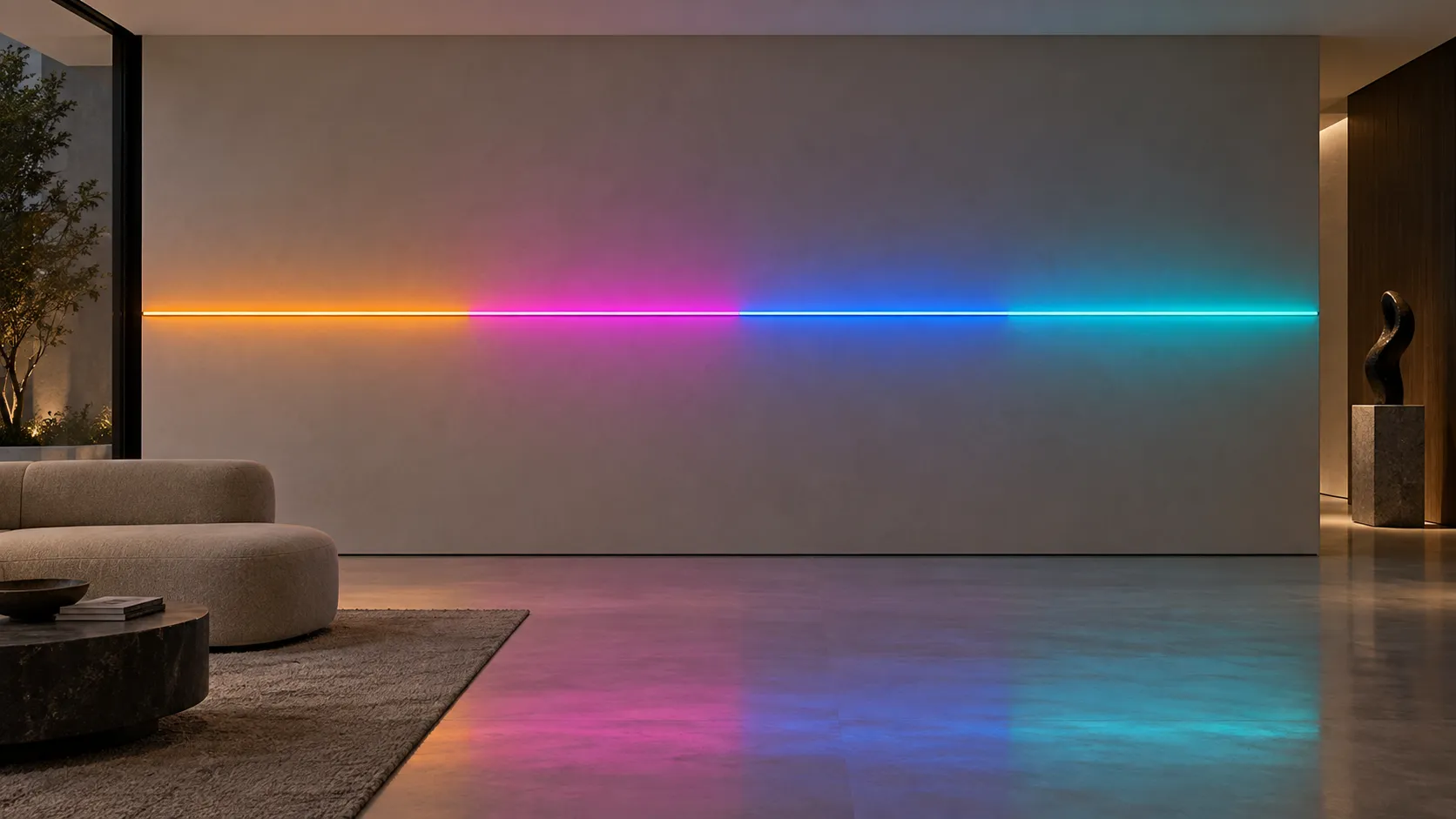

Адресная LED-лента позволяет зажигать участки одной линии независимо: свет может «бежать» вдоль потолка, а соседние отрезки — показывать разные цвета. Обычная аналоговая RGB-лента меняет оттенок всей подключённой зоны одновременно. Если нужен лишь один цвет на весь контур, адресная система не обязательна — достаточно подходящей RGB-подсветки.

Адресность нужна там, где важен рисунок внутри линии: откуда начинается движение, куда оно направляется, какая часть светится сейчас. Получится ли задуманный эффект, зависит от размера управляемых участков, возможностей контроллера и питания всей трассы.

Как получается бегущий свет

Пиксель — минимальный участок, которым контроллер способен управлять независимо от соседних. При последовательном включении пикселей возникает эффект движения, хотя сама лента неподвижна. Какие эффекты можно выбрать без программирования, определяет контроллер: наличие слова SPI в названии ленты ещё не гарантирует нужный рисунок.

Например, в руководстве контроллера Arlight 054178 режим R01 описан как движение красного пикселя на белом фоне от начала линии к концу. Это наглядный пример адресного эффекта: фон и движущийся участок имеют разные цвета в один момент времени. Руководство динамических эффектов Arlight 054178.

Для потолочного контура может быть интересен проход света по периметру, для декоративной стены или витрины — движение вдоль выбранной линии.

Почему светодиодов много, а пикселей меньше

Один пиксель не обязательно равен одному светодиоду. Несколько светодиодов могут составлять группу, которая получает одну команду и меняет состояние вместе.

У ленты Arlight 040621 SPI-BA120-12mm на метре расположены 120 физических светодиодов, но только 10 пикселей. В каждом пикселе объединены 6 RGB-светодиодов и 6 белых. У пятиметрового отрезка этой модели 50 пикселей; именно это число относится к настройке длины в совместимом контроллере. Характеристики приведены в паспорте Arlight 040621.

У 040621 шаг управления составляет 10 см: все 12 светодиодов внутри одного пикселя меняют состояние вместе. На пяти метрах получается 50 управляемых участков, а не 600 независимых светодиодов. Для плавного эффекта с близкого расстояния такая детализация может оказаться недостаточной; проверяйте пробный рисунок там, откуда его будут смотреть.

Число пикселей на метр показывает, насколько мелко можно разделить цветовой рисунок. Поэтому ленту оценивают по движущемуся эффекту с того расстояния, с которого на неё будут смотреть. Высокая плотность светодиодов сама по себе не означает столь же подробного адресного управления.

Лента и контроллер должны понимать друг друга

В адресной системе контроллер передаёт цифровые команды микросхемам на ленте. Для совместимости нужна поддержка конкретной микросхемы и её цветовых каналов. Обозначения SPI, RGBIC или ARGB не заменяют проверку документации выбранной пары.

Например, рассмотренная лента 040621 использует драйвер WS2814. В паспорте контроллера 054178 WS2814 RGBW перечислен среди поддерживаемых типов. У ленты питание 24 В, а контроллер рассчитан на 12–24 В. Эти характеристики указаны в паспорте ленты и паспорте контроллера.

Настройка тоже влияет на результат: контроллеру задают подходящий тип микросхемы, фактическое число пикселей и порядок цветовых каналов. Ошибка здесь может дать неправильные цвета или рисунок, который занимает только часть линии. При таких симптомах полезен отдельный материал о том, почему RGB-лента показывает неправильные цвета и эффекты.

Для двух отдельных контуров заранее решите, должны ли эффекты повторяться или идти независимо. У Arlight 054178 два SPI-выхода передают параллельные команды, поэтому количество разъёмов не означает две независимые анимации. Для разных рисунков требуются контроллер или система с подтверждённым раздельным управлением. Паспорт 054178.

Надпись FCOB сама по себе не отвечает на вопрос об адресности. У одного производителя есть как обычная FCOB RGB с четырьмя контактами, так и адресная FCOB с WS2812B. Это примеры разных изделий, а не взаимозаменяемые схемы. Конструкция светящейся полосы, состав RGB/RGBW/CCT и способ управления участками описывают разные свойства. Сравнение этих обозначений есть в материале о COB и SMD. Отдельно проверяют программную среду контроллера: названия WLED или Home Assistant не определяют ни напряжение ленты, ни её микросхему. Их наличие не означает, что настройка такой среды входит в монтаж готового контроллера BossDiodov.

Обычный низковольтный контроллер с WLED нельзя напрямую соединять с силовой цепью заводской LED-ленты на 220/230 В. В перечне контроллеров проекта WLED приведены, в частности, устройства для лент 5/12/24 В; эти выходы не рассчитаны на сетевое напряжение. Надпись WLED обозначает программную среду, а не преобразователь напряжения или разрешение использовать чужую электрическую схему. Для сетевого изделия нужны предусмотренные его изготовителем питание и управление; подбор обходного подключения здесь не предлагается.

Питание должно доходить до всей линии

Управляющий сигнал сообщает пикселям, как светиться, а питание даёт для этого энергию. Эти задачи решают отдельно: исправный контроллер не устраняет недостаток напряжения на дальнем конце. Поэтому питание планируют для всей трассы одновременно с выбором ленты и эффектов.

Расчёт питания начинайте с самой ленты. Для Arlight 040621: 5 м × 16 Вт/м = 80 Вт, ток по максимальной мощности около 3,33 А при 24 В. В паспорте 040621 для такого отрезка рекомендуется блок питания 24 В на 100 Вт. Далее отдельно проверяют собственное потребление управления, допустимую нагрузку блока и падение напряжения в кабелях.

На длинной трассе заранее определяют точки подвода питания: иногда нужны дополнительные подключения вдоль линии. Их расположение зависит от потребления ленты, длины участков и питающих проводов. Само обозначение «24 В» не задаёт универсальную длину без дополнительных подводов. Варианты рассмотрены в материале о схемах питания светодиодной ленты.

Для данных, в свою очередь, важно направление. У ленты 040621 DIN обозначает вход, DO — выход; направление показано стрелкой на плате. Дополнительный подвод питания не меняет начало цепочки данных. Контакты и направление проверяют по схеме конкретного изделия, поскольку чужая распиновка может отличаться. Схема в паспорте 040621, Adafruit о маркировке входов и выходов адресных лент.

Монтаж выполняют при полностью отключённом питании. Работу с сетью 230 В и открытыми сетевыми контактами поручают квалифицированному специалисту. Если для трассы нужны несколько блоков питания, схему распределения нагрузки определяет специалист: произвольно объединять выходы обычных источников нельзя, что прямо указано, например, в паспорте блока питания Arlight 040046 и общих материалах MEAN WELL.

Что стоит увидеть до окончательного выбора

На образце удобно оценить сам рисунок: направление, скорость, длину движущегося участка и вид с нужного расстояния. Важно посмотреть и спокойный режим, которым Вы будете пользоваться постоянно. После сборки проверяют уже всю фактическую линию: короткий образец не показывает работу питания и сигнала на полной длине.

Если подсветка должна давать ещё и белый свет, отдельно выбирают его возможности. RGBW предусматривает белый канал; для выбора между отдельным белым и регулировкой от тёплого к холодному пригодится сравнение RGBW и RGB+CCT. Адресность отвечает за независимость участков, а требования к белому свету остаются самостоятельной частью выбора.

Управление с телефона или голосом также подбирают отдельно. Наличие пикселей само по себе не означает совместимость с Алисой или нужным приложением. Порядок добавления в Smart Life и привязки к Алисе разобран на примере низковольтной аналоговой системы в материале об управлении подсветкой через Алису и Tuya. Для адресной ленты совместимость и доступные эффекты подтверждают отдельно по её контроллеру.
