RGB-контроллер выбирают сначала по электрическим параметрам, а уже потом по пульту и приложению. Проверьте напряжение ленты, общий контакт, ток каждого канала R/G/B и суммарную нагрузку. Даже если разъём подходит по форме, неподходящая полярность или перегрузка выхода способны вывести систему из строя.
Ниже разбираем подключение аналоговой RGB-ленты: три канала R, G и B регулируют красный, зелёный и синий, а весь подключённый участок меняет цвет одновременно. Для расчёта возьмём конкретный метр ленты 24 В, затем пройдём низковольтную сборку и проверку цветов.
Инструкция адресована квалифицированному специалисту. Именно такого исполнителя для всех работ требует паспорт контроллера Arlight 037265(1), разделы 3 и 5. Сборку выполняют при полностью снятом питании, с готовым закрытым DC-источником. Вскрытие блока питания и подключение сетевых проводов в эту последовательность не входят.
Проверьте, какая лента перед Вами
У обычной аналоговой RGB-ленты четыре контакта: общий и три цветовых. Найдите на плате обозначения R, G, B и общего контакта, а в паспорте уточните его полярность. Часто это общий плюс V+, но переносить такую распиновку на любое изделие нельзя. Цвет изоляции тоже не заменяет надпись на контактной площадке.
Для аналоговой ленты постоянного напряжения нужен совместимый PWM-контроллер. Если лента рассчитана на 24 В, блок питания тоже должен выдавать 24 В, а контроллер — допускать это напряжение. Надпись «12–48 V» на контроллере означает допустимый диапазон, а не встроенный преобразователь, способный подать на ленту 24 В от любого блока.
У RGBW есть отдельный белый канал, у RGB+CCT два белых канала. Для полного управления ими нужны соответствующие выходы и режим. Обычный трёхканальный RGB-контроллер не сможет управлять отсутствующим белым выходом через настройку приложения. Различия разобраны в статье о диммерах и контроллерах.
Если у ленты есть вход данных, например DI, это повод сверить её тип с паспортом: адресную SPI/RGBIC-ленту по приведённому ниже соответствию R/G/B не подключают. Компьютерные RGB/ARGB-разъёмы, системы 5 В и сетевые ленты также требуют собственной схемы.
Рассчитайте каждый канал и общий провод
В модельном примере используем 1 м Arlight RT-G168-10mm 24V RGB, арт. 028256(2). Производитель указывает питание 24 В, максимальную мощность 17,3 Вт/м и до 5,77 Вт/м на каждый цветовой канал. Характеристики Arlight 028256(2).
Для постоянного напряжения ток считают по формуле I = P / U. Мощность на метр сначала умножают на подключаемую длину. Для нашего метра получается:
На узком экране таблицу можно прокрутить по горизонтали.
| Нагрузка | Мощность | Расчёт тока при 24 В |
|---|---|---|
| Красный R | до 5,77 Вт | 5,77 ÷ 24 ≈ 0,24 А |
| Зелёный G | до 5,77 Вт | 5,77 ÷ 24 ≈ 0,24 А |
| Синий B | до 5,77 Вт | 5,77 ÷ 24 ≈ 0,24 А |
| Вся лента | до 17,3 Вт | 17,3 ÷ 24 ≈ 0,72 А |
Поканальные значения здесь известны из характеристик производителя. Если для другой ленты известна только общая мощность, автоматически делить её на три нельзя: нужны данные по каждому каналу.
В качестве примера контроллера возьмём Arlight SMART-PWM-105-72-RGB-MIX-PD-SUF, арт. 037265(1), в режиме RGB. При 24 В и штатной частоте ШИМ 2000 Гц допустимо до 6 А на канал. Каждый из наших выходов нагружен примерно на 0,24 А, то есть ниже своего предела. Для повышенной частоты ШИМ паспорт устанавливает меньшие токи, поэтому этот расчёт относится к 2000 Гц. Таблица параметров в паспорте 037265(1).
Общий максимум 30 А в карточке контроллера относится к пятиканальному устройству. В режиме RGB работают три цветовых выхода: при пределе 6 А каждый через них нельзя получить больше 3 × 6 = 18 А, даже если общий паспортный предел выше. В нашем примере сумма составляет лишь 0,24 + 0,24 + 0,24 ≈ 0,72 А.
Общий плюс в нашем примере несёт около 0,72 А при одновременном включении R, G и B, а отдельный цветовой провод — около 0,24 А. Поэтому общий провод и распределительное соединение нельзя выбирать по току лишь одного канала. Отдельно учитывают длину кабеля, падение напряжения, тип клемм и потребление контроллера.
Как закончить подбор питания
При расчёте блока питания с запасом мощности 25% только на метр такой ленты закладывают 17,3 × 1,25 = 21,625 Вт, или примерно 0,90 А при 24 В. Это расчётный бюджет источника с запасом, а не фактический ток ленты; эксплуатационные требования сверяют по документации RT-G168-10mm.
Собственное потребление контроллера добавляют отдельно. Например, закрытый блок на 24 В и 48 Вт может отдавать не более 2 А при разрешённых производителем условиях. Для метра ленты с принятой добавкой 25% расчётная потребность составляет 21,625 Вт. Но это ещё не проверка всей связки: нужно узнать собственное потребление контроллера, учесть его при выборе мощности блока и проверить ограничения источника по температуре и способу установки. Пока эти сведения неизвестны, конкретную комплектацию нельзя считать рассчитанной окончательно.
При увеличении до 5 м общая нагрузка станет 86,5 Вт, ток общего провода — примерно 3,6 А, каждого цветового канала — около 1,2 А. Прежний блок на 48 Вт уже не подходит, даже если контроллер выдерживает ток каналов. Длину непрерывного участка, места питания и сечение проводов проверяют по паспорту ленты; схемы разобраны отдельно.
Когда нагрузка превышает возможности выбранных выходов, нужен другой контроллер либо рассчитанная схема с совместимым PWM-усилителем. Усилитель повторяет управление, а свою часть ленты питает через собственные силовые выходы. Его каналы, общий контакт, питание и проводку проверяют так же, как у контроллера. Выходы разных контроллеров или блоков питания между собой не объединяют.
Подготовьте детали и инструменты
До начала сборки должны быть согласованы напряжение и мощность закрытого DC-источника, разъём его выхода, полярность и токовый рейтинг всех промежуточных соединений. Одинаковый внешний диаметр двух DC-разъёмов ещё не подтверждает их совместимость: важны также внутренний размер, посадка и назначение контактов.
Для низковольтной части понадобятся:
- схема и паспорта фактических моделей, маркировка для жил;
- провода рассчитанного сечения, подходящие клеммы и изоляция;
- отвёртка под винты контроллера, инструмент для снятия изоляции и кусачки;
- мультиметр для проверки постоянного напряжения и обесточенных соединений;
- для соединения с площадками ленты паяльное оборудование либо предусмотренный производителем заводской соединитель; для выбранных наконечников, если они нужны клеммам, соответствующий обжимной инструмент.

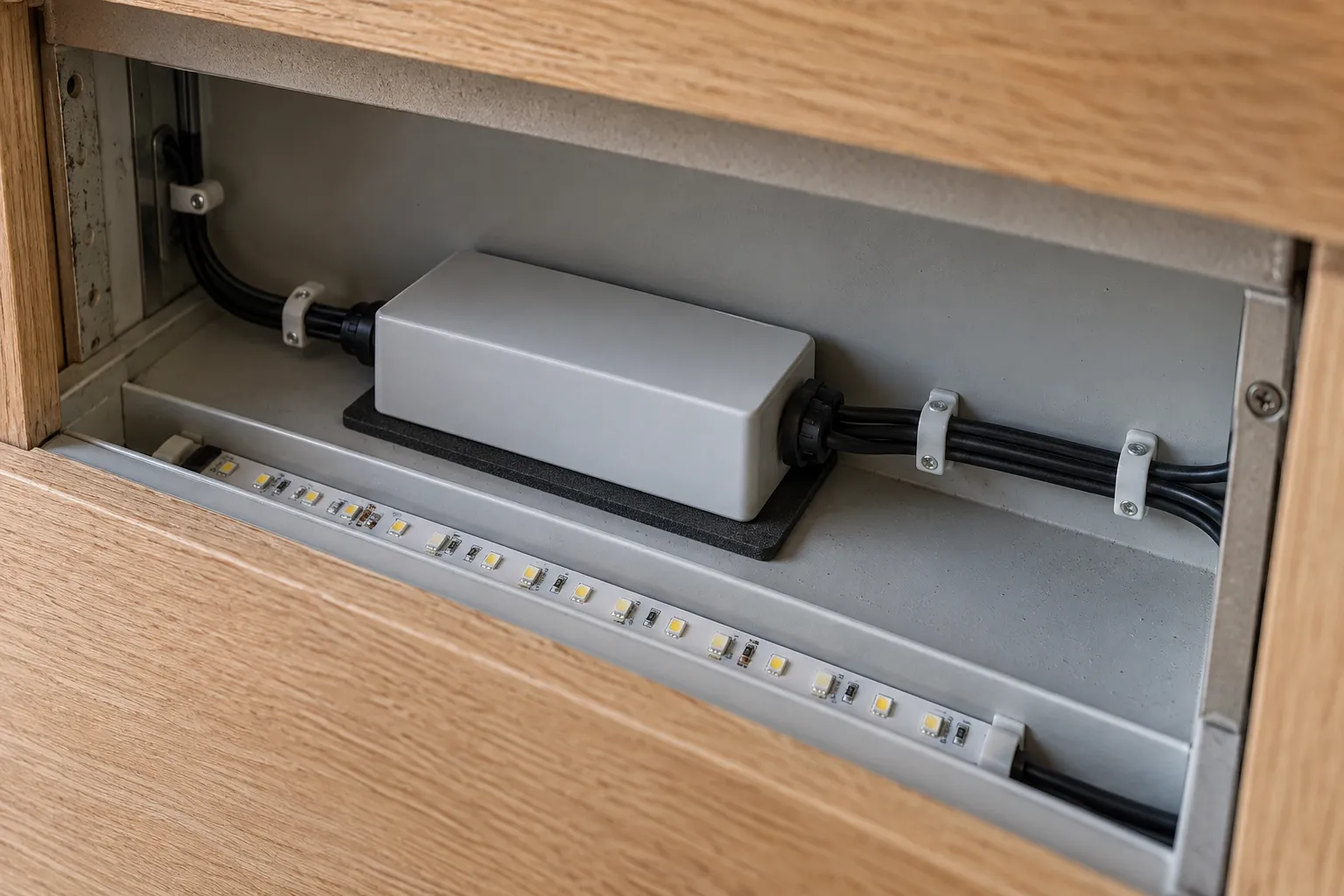

Размотайте ленту. Отрезать её можно только в обозначенных местах. Для длительной работы заранее подготовьте монтаж и теплоотвод по её инструкции. Контроллер, источник и обслуживаемые соединения разместите с доступом: после установки экрана профиля клеммы не должны оказаться зажаты крышкой, а провод не должен тянуть площадку ленты.
Соберите низковольтную часть

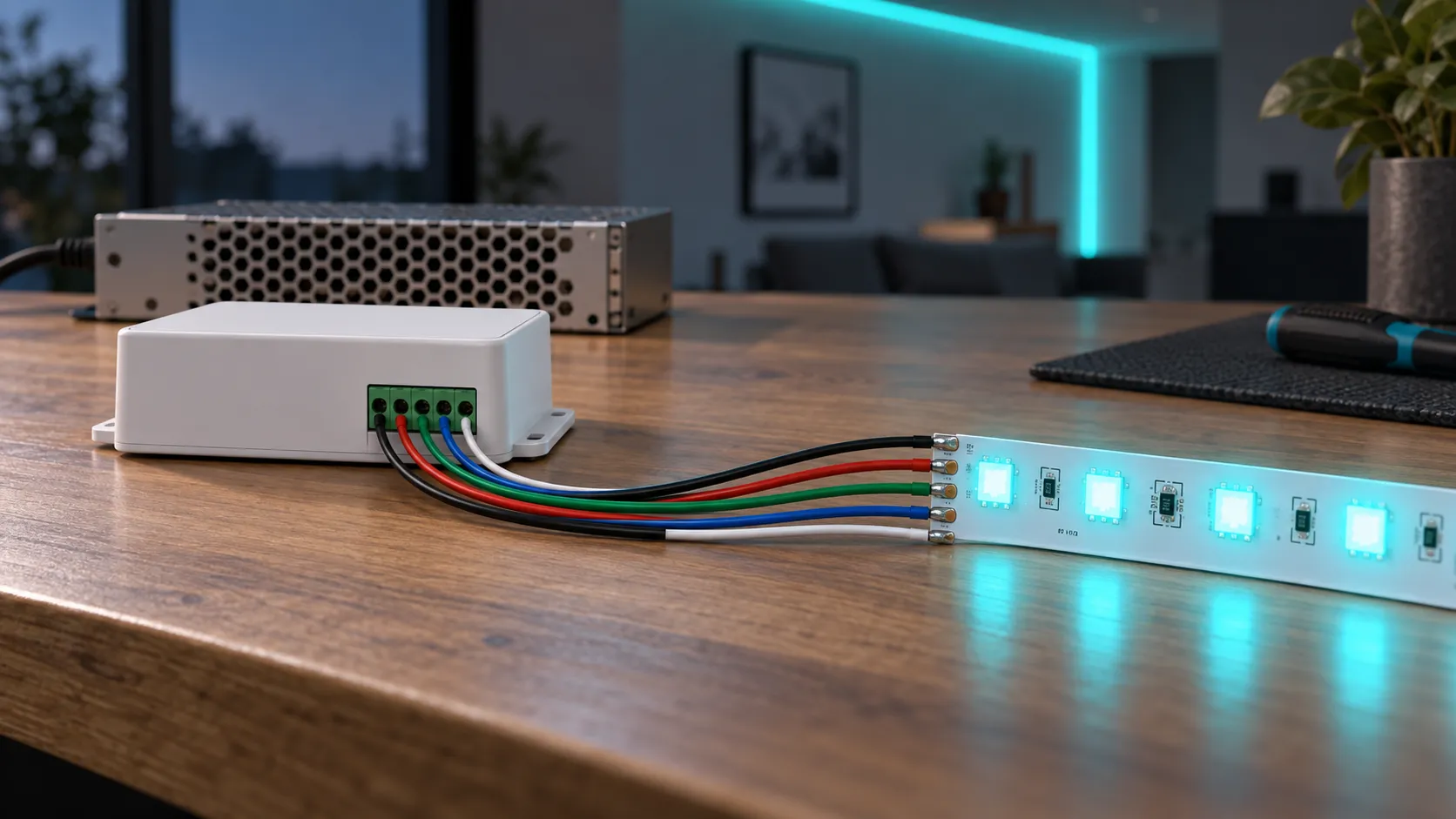

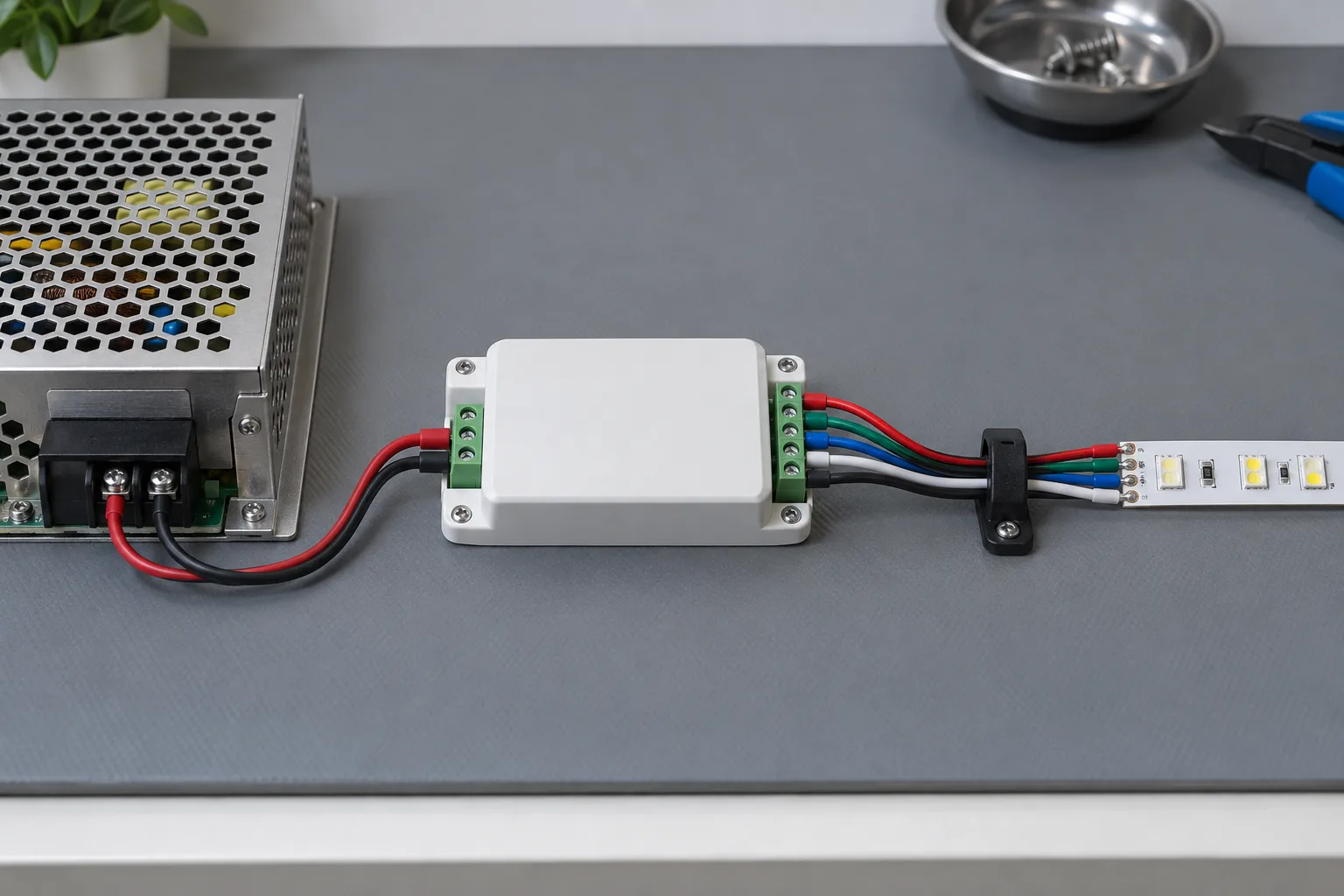

В нашем примере у ленты общий плюс +24V. По схеме RGB в паспорте 037265(1) он соединяется с плюсом источника, а цветовые контакты идут к соответствующим управляемым выходам. Физическое расположение клемм сверяйте по надписям на корпусе и рисунку 1, а не по порядку строк в таблице. Схема подключения 037265(1).
На узком экране таблицу можно прокрутить по горизонтали.
| Откуда | Куда |
|---|---|
| Плюс источника 24 В DC | Вход питания INPUT «+» контроллера |
| Минус источника | Вход питания INPUT «−» контроллера |
| Отдельная ветвь от плюса источника | Общий контакт +24V ленты |
| Контакт R ленты | Выход R в группе LED OUTPUT |
| Контакт G ленты | Выход G в группе LED OUTPUT |
| Контакт B ленты | Выход B в группе LED OUTPUT |
Это соответствие относится к выбранной паре. Общий контакт ленты здесь не соединяют с минусом питания, а R/G/B не замыкают между собой.
- Полностью обесточьте систему. У готового сетевого адаптера выньте заводскую вилку из розетки. Убедитесь в отсутствии напряжения на доступной DC-стороне. Выключение света пультом питание с проводов не снимает.
- Подготовьте соединения. Подпишите общий провод и R/G/B, снимите изоляцию на длину, требуемую клеммой. Удалите обрезки жил.
- Соедините источник и вход контроллера. Соблюдайте знаки «+» и «−». Для разветвления плюса используйте рассчитанный распределительный узел; не зажимайте несколько жил в клемме, если она этого не допускает.
- Подключите ленту по таблице. Сверьте обозначения непосредственно на её плате. Неиспользуемые выходы белых каналов оставьте свободными.
- Проверьте всю сборку до включения. Сверьте полярность от источника до ленты, надёжность зажимов и отсутствие замыканий. Не должно быть торчащей меди, свободных проволочек и натяжения. Проверку сопротивления или прозвонку выполняют только на обесточенной цепи. Правила измерения сопротивления Fluke.
- Включите питание и задайте режим RGB. У 037265(1) режим выбирают DIP-переключателями по рисунку 2 его инструкции; частоту в нашем примере оставляют штатной, 2000 Гц. Настройка органами управления не разрешает менять силовые соединения под напряжением.
- Выполните краткую первичную пробу и обесточьте для осмотра. До установки на профиль не оставляйте ленту включённой надолго без охлаждения; продолжительную проверку и настройку проводите после монтажа с предусмотренным теплоотводом по инструкции к ленте 028256(2).
Проверьте цвет, яркость и управление
Свяжите совместимый пульт с контроллером по его инструкции. Если выбран телефон, используйте приложение и порядок добавления именно Вашей модели. Радиопульт и управление через приложение требуют своей совместимости: наличие надписи RGB не определяет ни радиопротокол, ни нужное приложение.
После выбора RGB поочерёдно включите чистый красный, зелёный и синий. В каждом случае вся линия должна показывать выбранный цвет. Затем проверьте смешанные цвета, одновременное включение трёх каналов, уменьшение яркости и включение/выключение. Проверка только одного тусклого цвета не показывает работу общей цепи при полной нагрузке.
Осмотрите линию целиком: одинаково ли она реагирует до и после стыков, не меняется ли заметно оттенок к дальнему концу. На длительной проверке контролируйте режим и температуру по требованиям оборудования. При запахе, треске, быстром перегреве или повторных отключениях прекратите запуск и обесточьте систему для поиска причины.
Проверяйте неисправность по её границе. Красный перепутан с зелёным по всей линии — сверяют режим и подключение R/G/B. Неверный цвет появляется только после стыка — проверяют этот переход. Оттенок всё сильнее меняется к дальнему концу при повышении яркости — измеряют питание под нагрузкой. Это ориентиры диагностики, а не готовый диагноз. Подробнее — в разборе неправильных цветов.
