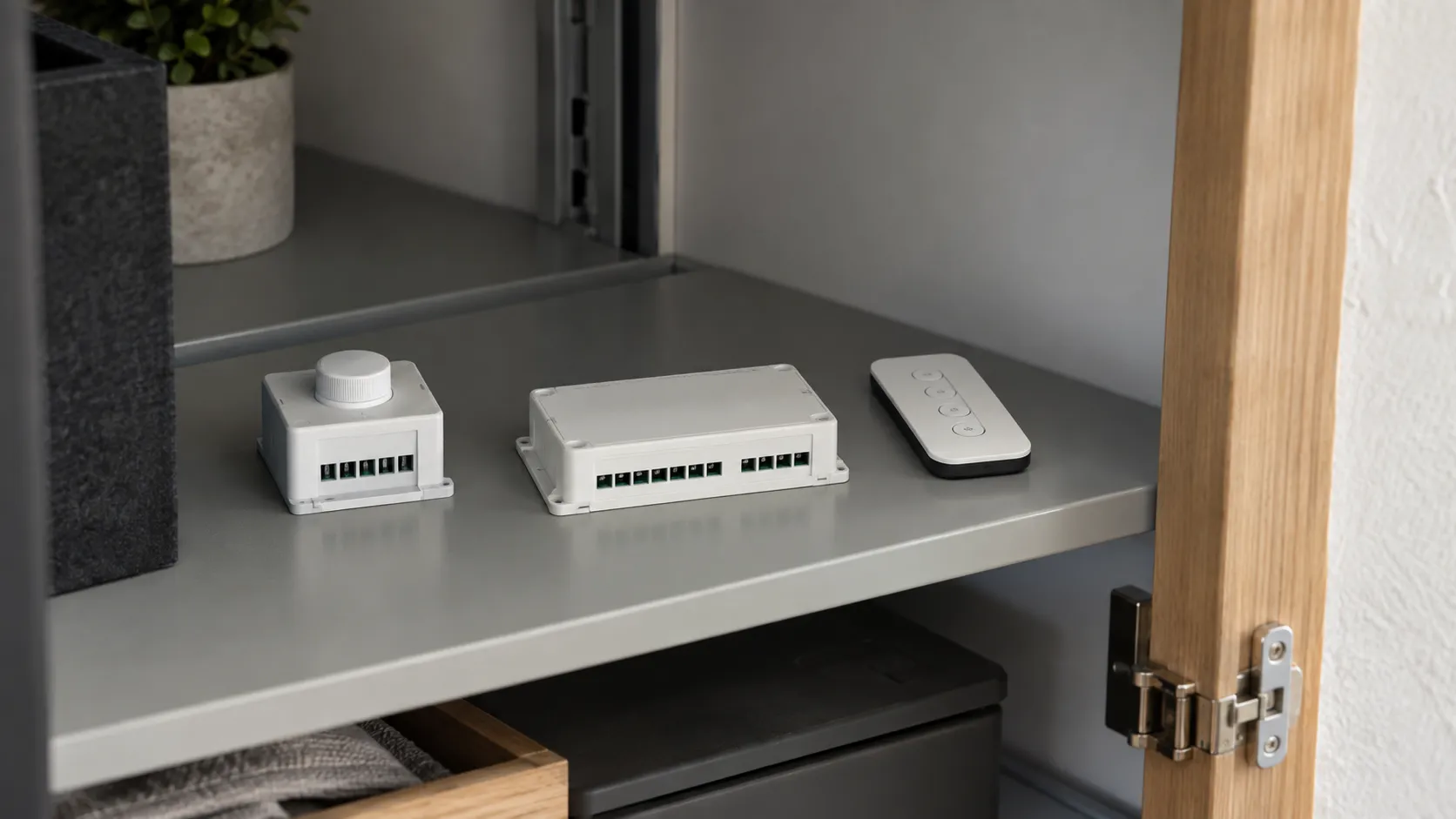

Диммер и контроллер для LED-ленты: как выбрать

Представьте две линии: потолочную вечером хочется приглушить, а над столешницей оставить яркий рабочий свет. Если они включаются одной командой, пользоваться ими неудобно. Сначала решают, какие зоны должны работать отдельно, затем выбирают диммер или контроллер под нужный белый либо цветной свет.

Диммер регулирует яркость. Контроллер может также смешивать цвета, менять белый от тёплого к холодному или управлять отдельными участками адресной ленты. Название на коробке менее важно, чем три совпадения: с Вашей лентой, её нагрузкой и выбранным способом управления.

Какой свет Вы хотите получить

Для обычной аналоговой ленты управление действует на весь подключённый участок сразу. Один канал отвечает за один цвет или оттенок белого. По каналам контроллер смешивает нужный свет.

Таблица относится к распространённым лентам постоянного напряжения с общим плюсом: у них есть общий положительный контакт и отдельные контакты управляемых каналов.

Если подсветка нужна преимущественно белая, выбирайте между одноцветной и CCT по одному практическому различию: хотите ли Вы менять оттенок белого. RGBW добавляет отдельные белые светодиоды к цветным, но один белый канал сам по себе не даёт регулировки от тёплого к холодному. Для этого нужны два белых канала, как у CCT или RGB+CCT.

У таблицы есть важные границы. Встречаются двухпроводные биполярные CCT-ленты с другой схемой управления: им нужен прямо совместимый контроллер, а не любой прибор с надписью CCT. У адресной ленты отдельные участки получают цифровые команды. Для неё проверяют поддерживаемую микросхему или протокол передачи данных и допустимое число управляемых участков. Обычный аналоговый RGB-контроллер бегущий рисунок по такой ленте не создаст.

Надписи COB и SMD не определяют управление. Выбирать контроллер всё равно нужно по электрическому устройству ленты и её паспорту.

Канал — не зона. Пять выходов RGB+CCT управляют пятью составляющими света одной зоны, а не пятью комнатами. Чтобы отдельно включать потолок и полки, потребуются совместимые раздельно управляемые зоны. Принцип разделения разобран в обзоре управления подсветкой.

Совместимость: напряжение, выходы и регулировка

В распространённой низковольтной системе блок питания даёт нужное постоянное напряжение, а контроллер между ним и лентой управляет светом. Лента, источник и контроллер должны работать на одном выбранном напряжении. Диапазон 12–24 В на контроллере не разрешает подключить его к 48 В и не означает, что он преобразует напряжение для ленты.

Далее сверяют общий контакт, назначение выходов и режим устройства. Контроллер для ленты с общим плюсом должен поддерживать именно такую схему. У многорежимного прибора выбирают нужный тип ленты, а контакты сопоставляют по маркировке и паспорту. Цвет изоляции провода не заменяет обозначение клеммы.

Обычная регулировка низковольтной ленты часто работает через ШИМ, или PWM: контроллер быстро включает и выключает свет, меняя длительность включений. Это позволяет менять яркость при подходящем питании. Регулировочный винт на блоке питания для повседневного управления светом не предназначен.

Если Вы хотите использовать настенный сетевой диммер, нужен блок питания, который прямо поддерживает такой способ регулировки, и совместимый с ним регулятор. Низковольтный диммер после блока питания и сетевой диммер перед ним выполняют разные роли. Выбирают согласованную связку, а не добавляют любой диммер к уже работающему источнику.

Два ограничения по току вместо одного числа ватт

У контроллера проверяют допустимый ток каждого канала и допустимый ток всех выходов вместе. Оба предела должны подходить. Свободный красный выход не добавляет допустимой нагрузки белому, а соблюдение предела каждого канала ещё не доказывает, что общая нагрузка разрешена.

Пример по официальным карточкам Arlight: у пяти метров ленты RT-GM288 RGB+MIX, арт. 028258(2) напряжение 24 В, максимальная суммарная мощность — 96 Вт. Каждый из пяти каналов даёт около 0,8 А на 5 м, вместе 4 А. У SMART-K14-MULTI, арт. 023822 предел 4 А на канал и 20 А суммарно. По этим ограничениям тока связка подходит, но блок питания, кабели и длины участков проверяют отдельно.

Для своей ленты берут паспортные данные на нужную длину и учитывают разрешённые сочетания включённых каналов. Делить общую мощность RGBW поровну на четыре без данных производителя нельзя: каналы могут иметь разную нагрузку. Мощный блок питания также не увеличивает допустимый ток контроллера.

Если нагрузка превышает хотя бы один предел, выбирают другое устройство, разделяют зоны либо применяют совместимый усилитель. Усилитель повторяет управляющий сигнал и питает дополнительный участок в пределах собственных характеристик; подключают его по документации выбранной системы. Просто добавить второй отрезок к тем же клеммам можно лишь после проверки новой суммарной нагрузки.

Тусклый конец длинной ленты не всегда означает, что контроллер слабый. Причиной могут быть потери напряжения или плохое соединение. Здесь полезнее диагностика подсветки, чем замена прибора на модель с большим числом ватт.

Чем удобнее управлять каждый день

Способ подачи команды выбирайте под привычное действие: включить свет у входа, приглушить его с дивана или изменить оттенок белого.

• Пульт удобен рядом с местом отдыха. Нужна подтверждённая совместимость пульта и контроллера: совпадения радиочастоты недостаточно. Сверяют серию, поддерживаемые функции и порядок привязки.
• Настенная панель остаётся на привычном месте. До покупки смотрят, умеет ли она выбирать нужные зоны и управлять именно Вашим типом ленты. Панель для регулировки яркости не обязательно позволит менять оттенок белого или цвет.
• Настенная кнопка может включать свет и регулировать яркость, если контроллер поддерживает подходящий вход. Например, у SMART-K14-MULTI из токового примера предусмотрен PushDim для такого управления. Тип кнопки и подключение определяют по его паспорту. Обычный выключатель сам по себе эту функцию не добавляет.

Телефон и голосовое управление требуют своей совместимой связки. Проверяют приложение, способ связи и необходимость шлюза, который передаёт команды между устройствами. Например, для Arlight SMART-TUYA-BLE-MULTI в документации предусмотрена связь с Алисой через конвертер Bluetooth–Wi-Fi. Из этого не следует, что любой Bluetooth- или Wi-Fi-контроллер работает так же. Подробнее о выборе связки рассказывает материал об Алисе и Tuya.

Беспроводная кнопка передаёт команду отдельному приёмнику и не несёт ток ленты. Например, SMART-P87-DIM White 028333 работает от CR2032 как однозонная кнопочная панель для совместимого SMART-диммера: короткое нажатие включает свет, длительное меняет яркость. Это описано в её инструкции. Один вариант приёмника, SMART-K3-RGBW 022493, для одноцветной линии настраивают в режим DIM; тип выхода, напряжение и нагрузку всё равно проверяют по всей цепи.

Как привязать P87-DIM к K3 для одноцветной ленты

Для P87-DIM и K3 с одноцветной лентой порядок настройки такой:

1. После проверки электрической части включите питание K3.
2. Удерживайте M и ◀ 2 с, стрелками выберите одноканальный DIM [Ch1], затем удерживайте M 2 с для выхода.
3. Удерживайте M и ▶ 2 с до RLS.
4. В следующие 5 с коротко нажмите кнопку включения P87. RLO означает успешную привязку.
5. Проверьте короткое нажатие P87 для включения/выключения и длительное для яркости.

Процедура и режим подтверждены руководством K3; это настройка указанной пары. Другой пример, для RGBW-пульта, есть в инструкции подключения ленты.

Если пульт перестал работать, проверьте элемент питания, защитную плёнку в батарейном отсеке и выбранную зону. Затем попробуйте штатную местную команду контроллера, если она у него есть. Работает на месте, но не от пульта? Сверьте совместимость и привязку по точным моделям, проверьте управление рядом с приёмником и из обычного места. Не работает ни одним способом? Нужна проверка питания и электрической части. Полный сброс всех привязок не стоит использовать первым действием: он может удалить нужное управление других зон.

Что оценить перед окончательным выбором

Для вечерней подсветки важна работа на малой яркости. Полезно посмотреть выбранную ленту с выбранным управлением: насколько плавно меняется свет, нет ли резкого скачка в начале регулировки, заметного мерцания или гула. Заявленный диапазон 0–100% сам по себе не описывает, как будет выглядеть минимальная яркость именно Вашей связки. Самопроизвольное мигание уже требует поиска неисправности.

Режимы плавного включения, смены цвета или мигания должны быть предусмотрены контроллером. Их выбирают по тому, как свет должен появляться и меняться в комнате.

Заранее предусмотрите место для устройства, проводов и обслуживания. Если диммер должен помещаться в LED-профиле, проверяют и его размеры, и возможность закрыть экран. Соединения выполняют при отключённом питании; работы с открытой сетью поручают электрику.
