В карточке LED-ленты написано «12 Вт/м» и «1200 лм/м». Первое число поможет рассчитать блок питания, второе — понять, сколько света излучает лента. Но достаточно ли его на столешнице, эти данные не скажут: освещённость на поверхности измеряется в люксах и зависит от положения источника.
Поэтому мощная лента не обязательно хорошо освещает рабочую зону. Разберём четыре разных показателя — Вт/м, лм/м, люксы и лм/Вт — и покажем, какой из них нужен при конкретном выборе.
Что означают Вт/м, лм/м, лк и лм/Вт
На узком экране таблицу можно прокрутить по горизонтали.
| Величина | Что показывает | Для чего полезна |
|---|---|---|
| Вт/м, ватт на метр | Электрическая мощность метра ленты в указанном режиме | Рассчитать нагрузку для питания, проводки и теплоотвода |
| лм/м, люмен на метр | Световой поток, который излучает метр ленты | Сравнить количество света от подходящих моделей |
| лк, люкс | Освещённость поверхности в выбранной точке | Оценить свет в рабочей зоне |
| лм/Вт, люмен на ватт | Отношение светового потока к потребляемой мощности | Сравнить световую отдачу лент или готовых систем |
Световой поток описывает свет, выходящий из источника. Освещённость относится к поверхности, на которую свет падает. Именно это различие закреплено в определениях потока и освещённости Международной комиссии по освещению CIE.
В разговоре «ярко» может означать и заметное свечение самой линии, и хорошо освещённый стол. При выборе полезно уточнить, какой результат нужен: больше света на предметах, менее заметный источник или меньшая электрическая нагрузка. Решение у каждой задачи своё.
Вт/м: как посчитать мощность ленты
Для ленты с известной мощностью на метр предварительный расчёт простой:
Pленты = p × L
Здесь p означает мощность одного метра в Вт/м, а L означает суммарную длину в метрах. Условная модель потребляет 12 Вт/м в выбранном режиме. Для 5 м такой ленты получим:
12 Вт/м × 5 м = 60 Вт
Это нагрузка самой ленты при заданных условиях питания. Если в подсветке несколько разных моделей, мощность считают для каждой из них и складывают результаты. У цветных лент и лент с регулируемым белым светом важно, для какого сочетания каналов указана паспортная мощность.
Расчётные 60 Вт — исходная нагрузка для подбора блока питания. Итоговый номинал выбирают отдельно с учётом режима работы и условий производителя. Например, блок на 100 Вт не «потребляет 100 Вт постоянно»: реальное потребление определяется работающей нагрузкой и потерями самого блока.
Есть и отдельный вопрос: как распределить питание по длине. Расчёт суммарной мощности не означает, что всю ленту допустимо соединить подряд и подать питание с одного конца. Длины отдельно питаемых участков и точки подключения определяют по документации модели и схеме питания.
Мощность, потребляемая из сети, относится уже ко всей системе. Помимо ленты в неё входят потери блока питания и проводки, а также потребление устройств управления. Поэтому электрическую нагрузку ленты и мощность всей подсветки оценивают по разным исходным данным.
Потребление за вечер считают уже в киловатт-часах, кВт·ч, а не в ваттах. При постоянной мощности:
Энергия, кВт·ч = мощность, Вт × время, ч / 1000.
Например, условная линия мощностью 60 Вт за 4 часа израсходует 60 × 4 / 1000 = 0,24 кВт·ч. Это расчёт для самой ленты при заданной постоянной мощности, а не рекомендация по времени работы и не показание квартирного счётчика. Для потребления из сети учитывают всю систему, включая потери питания и управление.
Если яркость, цвет или число включённых зон меняются, одного максимального значения недостаточно. Разделите работу на промежутки с известной мощностью и сложите их энергию. Стоимость затем зависит от фактического тарифа; по одной длине катушки её определить нельзя.
Лм/м: сколько света излучает линия
Представьте две ленты одинаковой длины под кухонным шкафом. У одной в паспорте поток выше, но профиль направляет значительную его часть мимо столешницы. У второй поток меньше, зато она освещает нужный участок удачнее. Поэтому лм/м сравнивают источники, а полезный результат проверяют на поверхности.
Суммарный поток самой ленты можно предварительно оценить так:
Φленты = q × L
Здесь q означает поток на метр в лм/м, а L означает длину в метрах. Если условная лента даёт 1 200 лм/м в заданном режиме и все 3 м работают в тех же условиях, её суммарный поток составит:
1 200 лм/м × 3 м = 3 600 лм
В этом примере речь идёт о самой ленте. У готовой подсветки на выходящий поток и его распределение влияют профиль и рассеиватель, то есть светопропускающий экран. При сравнении характеристик важно понимать, что описывает паспорт: открытую ленту или уже собранное световое изделие.
Количество диодов на метр отвечает на другой вопрос. По нему можно судить об устройстве линии, но без характеристик изделия нельзя узнать её поток. Плотная лента не обязательно даёт больше люменов, чем менее плотная. Связь плотности и видимой равномерности разобрана в статье о количестве диодов на метр.
Люксы: сколько света дошло до поверхности
Один люкс равен одному люмену на квадратный метр поверхности. Для средней освещённости можно рассчитать поток, действительно падающий на выбранную площадь, и разделить его на площадь:
Eср = Φпадающий / A
Здесь Φпадающий означает поток в люменах, который действительно попал на рассматриваемую поверхность, а A означает её площадь в м².
Возьмём условный пример: на поверхность площадью 2 м² падают 1 000 лм и распределяются равномерно. Тогда:
Eср = 1 000 лм / 2 м² = 500 лк
При заданном равномерном распределении такое значение будет на всей этой площади. Если распределение неравномерное, та же средняя освещённость может сочетаться со светлыми и тёмными участками. Для рабочей зоны эта разница существенна.
Число 500 лк здесь получилось из заданных условий, оно не является рекомендацией для любой кухни. А лента с паспортным потоком 1 000 лм не обязана дать 500 лк на двух квадратных метрах: часть её света может попасть на стену, фасады или за пределы рабочей зоны, часть задержит рассеиватель.
Сколько света реально достигнет стола, определяют положение профиля, направление светового пучка, расстояние и отражения. Поэтому делить паспортный поток ленты на площадь комнаты нельзя. В формуле нужен поток, дошедший до поверхности; его оценивают по геометрии и данным о распределении света, а после монтажа проверяют измерением.
Отсюда практическое следствие: когда света не хватает в нужной зоне, полезно оценить расположение линии и работу рассеивателя. Более мощная лента сама по себе не меняет направление света.
Лм/Вт: какая лента эффективнее
Световую отдачу получают, разделив световой поток на электрическую мощность:
Световая отдача = Φ / P
Поток Φ берут в люменах, мощность P в ваттах. Важно, чтобы оба значения относились к одному режиму и одному объекту: самой ленте или всей системе. Определение CIE отдельно требует уточнять, включены ли потери вспомогательного оборудования.
Сравним две условные ленты. Все значения в таблице относятся к самой ленте, без блока питания и рассеивателя.
На узком экране таблицу можно прокрутить по горизонтали.
| Условная лента | Поток на метр | Мощность на метр | Световая отдача |
|---|---|---|---|
| А | 1 200 лм/м | 10 Вт/м | 1 200 / 10 = 120 лм/Вт |
| Б | 1 500 лм/м | 15 Вт/м | 1 500 / 15 = 100 лм/Вт |
Лента Б излучает больше света с метра. Лента А даёт больше люменов на каждый ватт. Если нужно больше потока с короткого участка, первое различие может оказаться важнее. Если подходящий поток обеспечивают обе модели, имеет смысл учитывать их световую отдачу вместе с остальными характеристиками.
Для готовой системы расчёт будет другим. Возьмём 3 м условной ленты А: она потребляет 10 × 3 = 30 Вт и излучает 1 200 × 3 = 3 600 лм. Далее зададим отдельные условные величины: после установки профиля и рассеивателя из готовой подсветки выходит 3 000 лм, а вся система с питанием и управлением потребляет из сети 40 Вт. Её световая отдача составит:
3 000 лм / 40 Вт = 75 лм/Вт
Сравнивать световую отдачу полезно у вариантов с подходящими Вам оттенком белого и цветопередачей, при сопоставимых условиях. Способность передавать цвета предметов оценивают отдельно: её не показывает число лм/Вт. Подробности есть в разборе CRI светодиодной ленты.
Как проверяют готовую подсветку

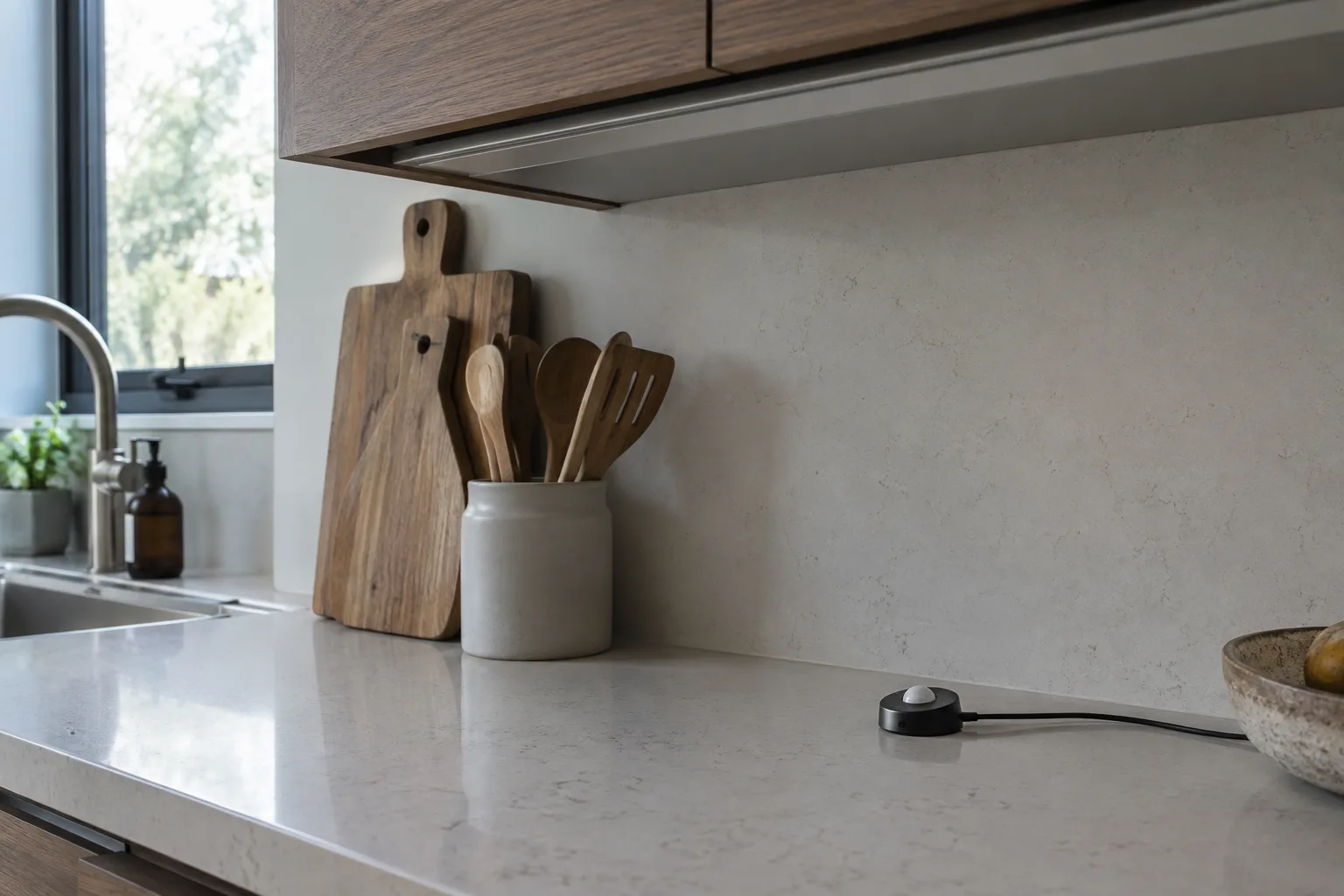

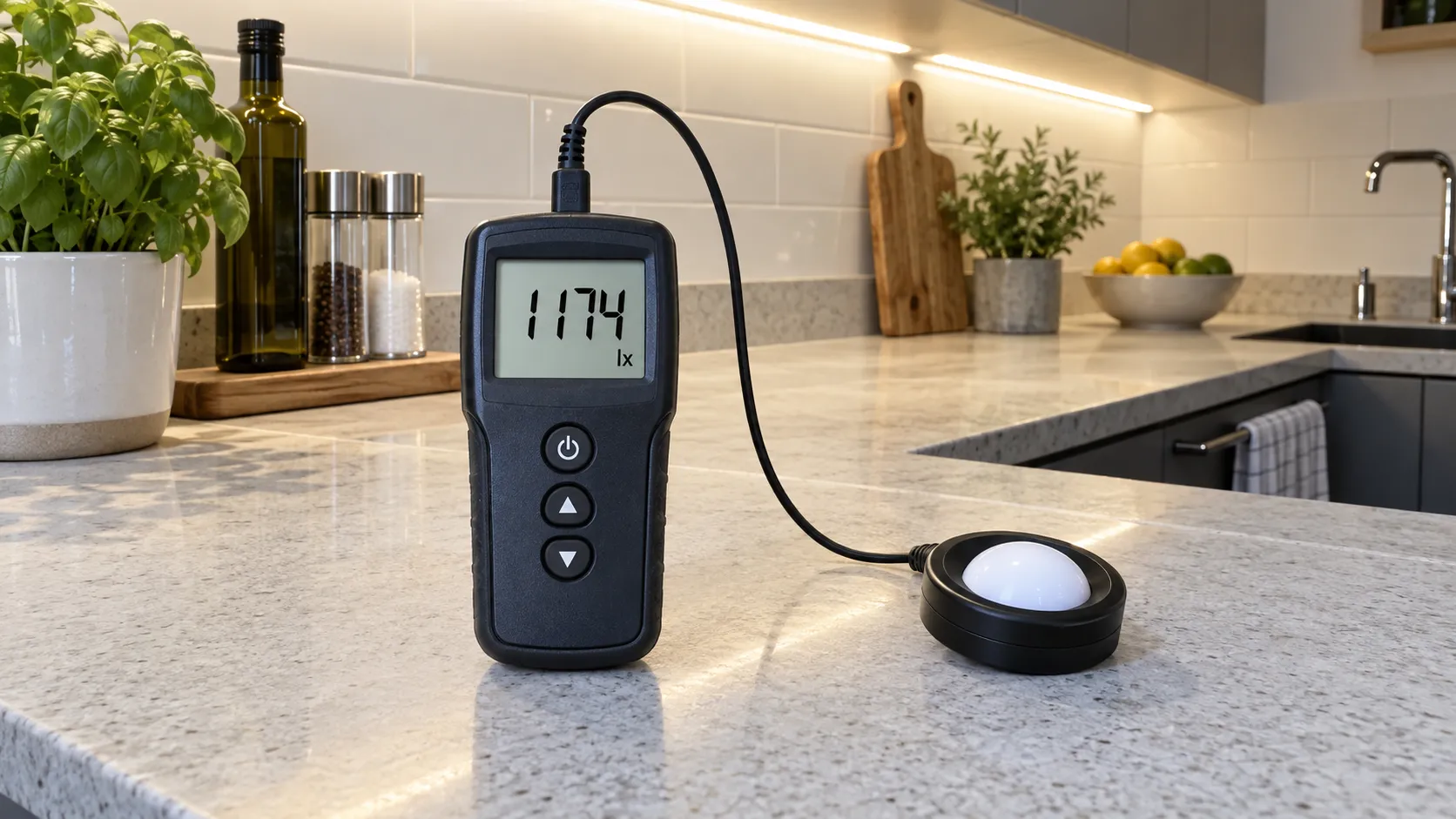

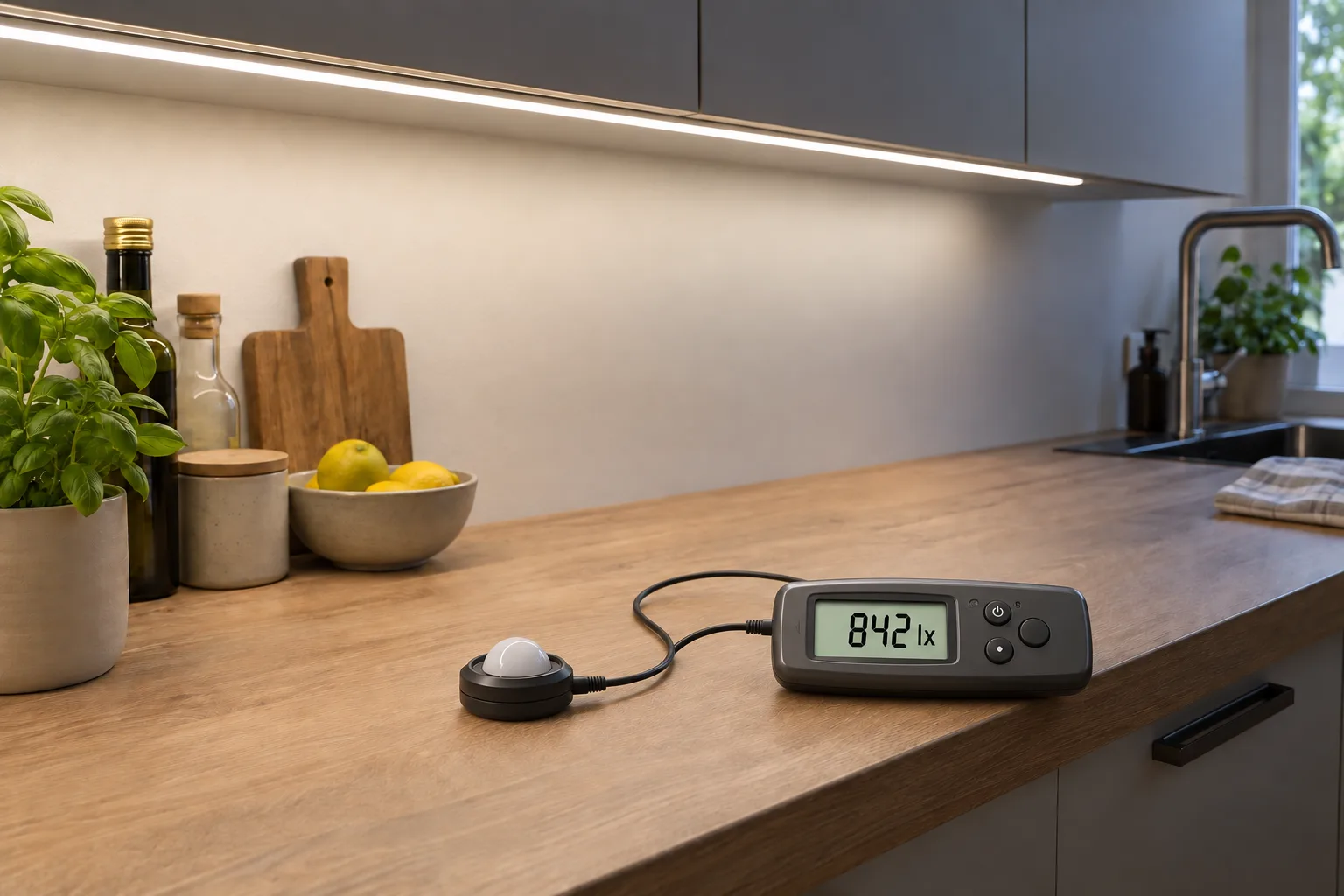

Люксметр располагают в плоскости, где нужен свет: для кухни — на столешнице. Полезно сравнить несколько точек — ближе к линии, в центре и у переднего края, — а не ограничиваться самым светлым местом под профилем. Записывают, включён ли дневной и общий свет и какой режим выбран на подсветке. Точность зависит также от прибора, его чувствительности к спектру LED и учёта света под углом; это поясняют IES и CIE.
В нашей работе для проверки освещённости используется люксметр, а для электрических параметров применяются мультиметр и ваттметр. Показание люксметра описывает конкретное место и условия. Оно не становится характеристикой любой установки с такой же лентой.
Если распределение света устраивает, но свечение слишком сильное для вечернего режима, его можно уменьшать совместимым диммером или контроллером. Регулировка помогает выбрать комфортный режим, а расположение линии по-прежнему определяет, куда попадает свет.
Как использовать эти числа при выборе
Практический порядок такой: Вт/м — расчёт питания; лм/м — сравнение лент по излучаемому свету; лм/Вт — сравнение световой отдачи при одинаковой границе измерения; люксы — проверка результата на рабочей поверхности. Для декоративного контура добавляется ещё один вопрос: как выглядит сама линия и её отражения из обычных точек обзора.
