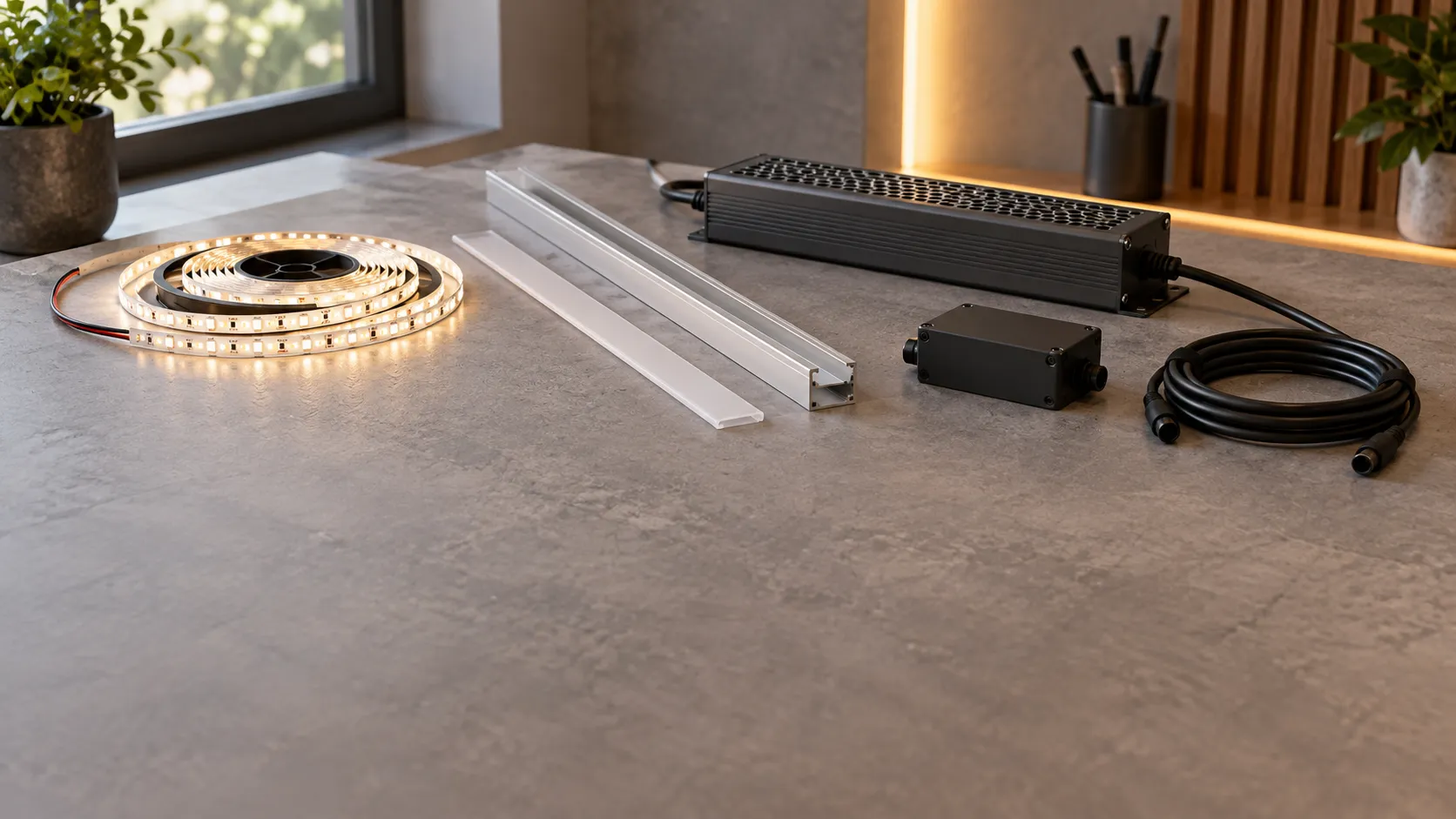

Как выбрать совместимый комплект для LED-подсветки
Лента может подходить по яркости, но не помещаться в профиль. Мощный блок питания может иметь неправильное выходное напряжение. А контроллер RGB не сделает обычную белую ленту цветной. Поэтому совместимый комплект проверяют как систему, а не покупают по отдельным удачным характеристикам.
Начните с места установки и результата света. Затем убедитесь, что лента входит в профиль, питание соответствует её напряжению и нагрузке, контроллер поддерживает нужные каналы, а к соединениям можно добраться. Если пока непонятен сам рисунок света, начните с подбора подсветки под объект. Здесь — как собрать из уже выбранной идеи работоспособный комплект.
Лента, профиль и экран выбираются вместе
У ленты есть ширина платы, мощность на метр и шаг резки: расстояние между местами, где её разрешено разрезать. От этих параметров зависит, поместится ли она в профиль, получится ли нужная длина и какой теплоотвод потребуется. В короткой полке шаг резки может определить вид конца световой линии, даже когда метров в катушке хватает с избытком.
Например, лента шириной 8 мм входит в паз, но установленный на её конец соединитель оказывается шире, и рассеиватель больше не закрывается. Поэтому проверяют внутренний размер профиля вместе с соединениями, выходом кабеля и заглушками, а не только посадку голой платы. Профиль для ленты должен также подходить по теплоотводу и позволять снять экран для обслуживания.
Экран, или рассеиватель, влияет на вид светящейся линии. Заметность отдельных точек зависит от сочетания ленты, расстояния до экрана и самого экрана. Сравнение COB и SMD помогает выбрать конструкцию источника, а статья о плотности диодов объясняет, почему одно число на метр не определяет результат. Для линии на виду или в отражении полезен короткий образец с выбранным профилем и экраном.
Замена декоративной ленты на более мощную рабочую затрагивает сразу несколько деталей. Профиль должен обеспечить подходящий тепловой режим, блок питания должен давать нужную мощность, а провод и соединения должны выдерживать возросший ток. При этом потребление в ваттах ещё не показывает, сколько света попадёт на поверхность: для выбора важны световой поток и освещённость.
Белый свет тоже входит в комплект
Оттенок белого и передача цветов определяются прежде всего выбранной лентой. Обычный диммер меняет её яркость; возможность менять оттенок белого требует ленты с такой функцией и соответствующего управления. Для фиксированного белого подойдут карта цветовой температуры и отдельное сравнение 3000 и 4000 К.
Точность передачи цветов описывает индекс цветопередачи CRI. Этот параметр выбирают отдельно от оттенка и количества света. Подборщик CCT и CRI поможет наметить подходящий вариант, а образец рядом с отделкой и существующим освещением покажет, как он выглядит в Вашем интерьере. Другие различия самих источников собраны в обзоре видов LED-ленты.
Управление определяет каналы, провода и совместимость пульта
Для одноцветной линии с регулировкой яркости нужен подходящий диммер. Лента с регулируемым белым требует управления тёплым и холодным каналами. У RGBW отдельные каналы отвечают за красный, зелёный, синий и белый свет. Это разные режимы работы контроллера.
Замена одноцветной линии на RGBW — это не замена одной катушки. Нужны контроллер для соответствующих каналов, другие соединения и нередко дополнительная проводка. Заранее проверьте, получится ли провести нужные жилы в готовой мебели, и соответствует ли новый комплект допустимым токам. Именно здесь экономнее решить вопрос до закрытия конструкции.
У контроллера есть предел по току отдельного выхода и может быть общий предел для всех выходов. Большая суммарная мощность блока питания не увеличивает допустимый ток контроллера. Например, для Arlight SMART-TUYA-BLE-MULTI-SUF, арт. 033001, изготовитель указывает питание 12–24 В постоянного тока и пять каналов по 3 А. Эти параметры относятся к конкретному контроллеру: при подборе важны и выбранный режим, и распределение нагрузки между выходами.
Пульт или настенная панель должны быть совместимы с выбранным контроллером или его приёмником. Датчик открывания двери или взмаха также подбирается под схему включения и допустимую нагрузку. Совпадающая надпись RF (радиоуправление) или название платформы сама по себе не подтверждает совместимость моделей. Удобный комплект начинается с обычного действия: открыть шкаф, включить линию у входа, приглушить свет с дивана. Затем под него выбирают способ управления.
Адресная лента позволяет менять свет отдельных участков независимо. Для неё есть дополнительное условие: контроллер должен поддерживать её сигнальный интерфейс и тип микросхем. Также учитываются ограничения по числу пикселей и нагрузке. Такая связь описана, например, в паспорте SPI-контроллера Arlight, арт. 054178. При выборе готовых эффектов отдельно согласуют, откуда они запускаются: из приложения, с пульта или панели.
Блок питания и кабель подбираются под всю линию
Для низковольтной ленты выбирают стабилизированный блок с нужным выходным напряжением и запасом по допустимой нагрузке. В интерьере BossDiodov обычно использует 24 В DC; 48 В рассматриваем после расчёта длинной линии, 12 В — по конкретной совместимости. Само напряжение не определяет яркость. Различия подробно разобраны в сравнении 12, 24 и 48 В.
Переход на другое напряжение означает пересмотр всей цепочки. Лента, блок питания, контроллер и питаемые от этой линии датчики должны допускать новое напряжение. Например, контроллер с диапазоном 12–24 В нельзя оставить в цепи питания 48 В. Сохранить можно только те компоненты, чьи характеристики подходят новой схеме.
Мощность блока зависит от потребления выбранных участков, режима работы и запаса, указанного изготовителем. Для COB-X480-4mm 24V, арт. 042031, паспорт Arlight предписывает источник 24 В и запас мощности 25% относительно подключённой нагрузки. Это пример требований конкретной ленты; для другого изделия расчёт опирается на его документацию.
Место для блока выбирают с учётом размеров корпуса и условий охлаждения, которые требует изготовитель. Доступ нужен и к клеммам, и для последующей замены устройства. Поэтому перенос блока из ниши в соседний шкаф меняет комплект: появляется более длинная питающая трасса, для которой заново подбирают провод.
Длина светящейся линии и длина провода до неё имеют разное значение. На проводе часть напряжения теряется из-за его сопротивления; потери зависят от тока, длины трассы и сечения жил. Даже короткая лента может светиться слабее при неудачной длинной подводке. Блок большей мощности сам по себе эту причину не устраняет. Подходящее решение может потребовать другого сечения, более близкого размещения блока или дополнительных точек питания. Подробности собраны в разделе расчёта, подключения и монтажа.
Соединения выбирают вместе с проводом и лентой: по числу контактов, допустимому току, размерам и условиям установки. Учитывается и место для изолированного соединения внутри профиля или рядом с ним. Допустимая длина участка ленты между точками питания берётся из паспорта модели.
Как выглядит законченный подбор
Проверить комплект перед заказом удобно по четырём вопросам: какой свет получится, помещаются ли все детали, выдерживает ли электрическая часть нагрузку и как её обслуживать. В итоговой схеме должны быть обозначены световые участки, соединения, блок и контроллер, способ включения и доступ к ним. Экран, заглушки, крепления и кабельные вводы — не второстепенные мелочи, а часть этой сборки.
Для врезного профиля заранее предусмотрен готовый паз, для потолочной линии подготовлена ниша или конструкция. BossDiodov подбирает и устанавливает согласованную LED-часть на готовом основании. Последовательность работы с самой сборкой описана в статье о монтаже ленты в алюминиевый профиль.
Если часть оборудования уже куплена, пришлите фото маркировок ленты, блока и контроллера либо просто опишите задачу в MAX или Telegram. На консультации по LED-подсветке поможем выяснить, что можно использовать вместе, чего не хватает и какой свет получится в Вашей конструкции.
