Гибкий Neon Flex: виды и выбор световой линии

Neon Flex нужен там, где сама светящаяся линия становится частью оформления: обводит арку, повторяет плавный контур на стене или идёт вдоль фасада. Но внешне похожие гибкие неоны изгибаются по-разному. Одним удобно вести плоскую дугу, другим — переходить между плоскостями, а обозначение 360° говорит о направлении свечения, не о свободе изгиба.

Внутри гибкой рассеивающей оболочки находятся светодиоды, а не газовая трубка классической неоновой вывески. NIST объясняет устройство стеклянного неона; у LED Neon Flex технология и ограничения другие. Начинайте с рисунка и направления свечения, затем выбирайте исполнение, крепление, питание и длину.

Когда нужен Neon Flex, а когда удобнее лента

Представьте два результата. В первом Вы видите ровную светящуюся полосу, которая повторяет изгиб стены. Во втором источник спрятан в нише, а свет мягко ложится на потолок. Для первого часто подходит Neon Flex: его оболочка становится частью оформления. Для второго может быть удобнее обычная светодиодная лента в подходящем профиле.

У ленты можно отдельно выбрать профиль и рассеиватель, направить свет на рабочую поверхность или скрыть источник за краем конструкции. COB-лента помогает получить сплошную полосу без заметных отдельных точек в подходящем исполнении. Neon Flex предлагает другую свободу: видимый контур можно вести по плавной кривой, если её допускает выбранная модель.

При этом надпись «неон» сама по себе не гарантирует нужной яркости и равномерности. На результат влияют светодиоды, оболочка, размер светящейся поверхности и то, с какого расстояния на неё смотрят. Тонкий контур рядом с мебелью и выразительная линия на фасаде требуют разного масштаба. Образец помогает увидеть эту разницу до монтажа всей системы.

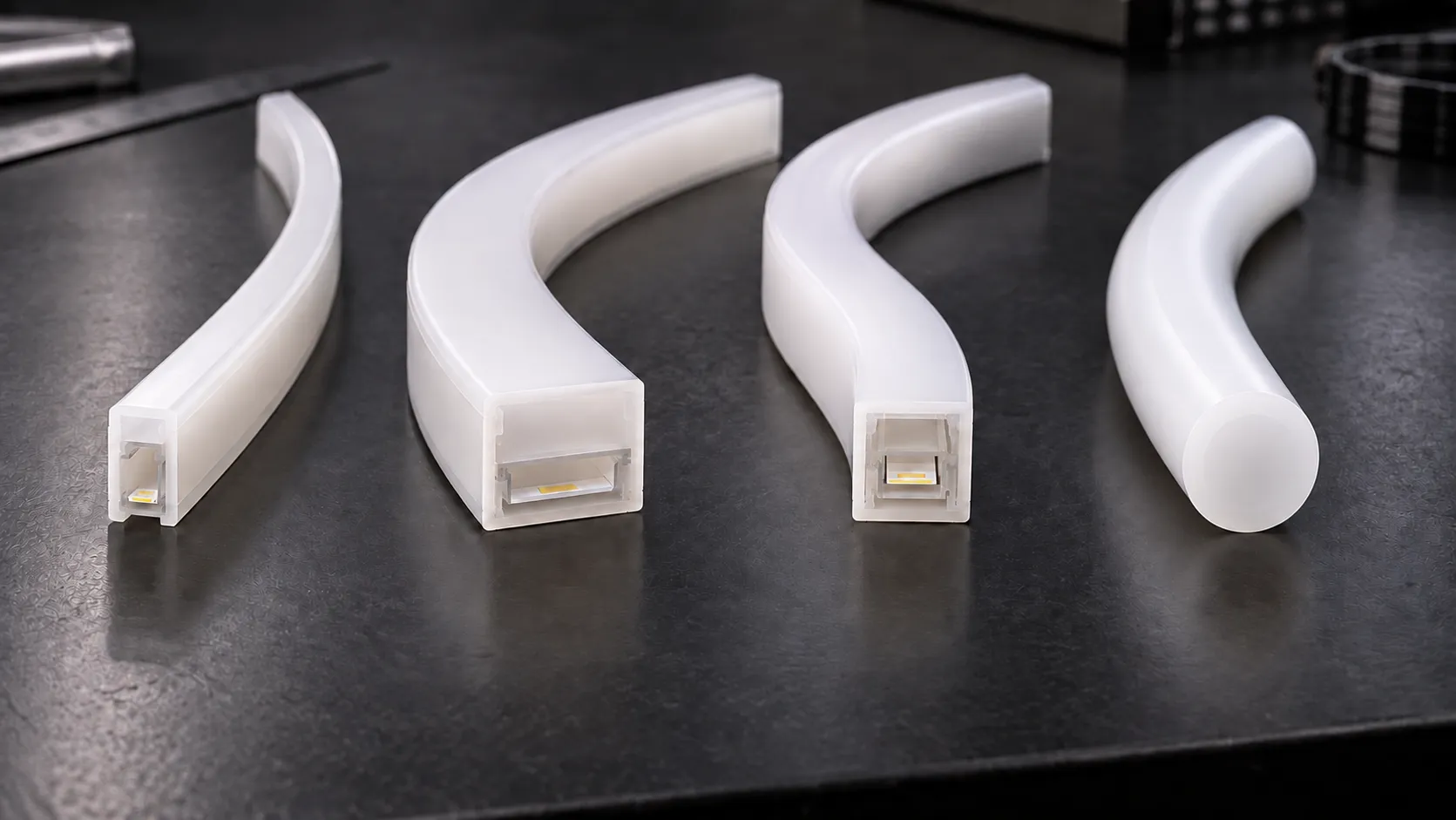

TOP, SIDE и 3D: как линия проходит поворот

У большинства моделей есть светящаяся сторона и разрешённая плоскость изгиба. Их нужно рассматривать вместе: линия может повторить нарисованную дугу, но при этом свет окажется направлен в другую сторону.

Представьте отрезок, лежащий светящейся стороной вверх. Тогда различие выглядит так:

Именно вертикальный TOP производитель указывает для Arlight ARL-MOONLIGHT-1213-TOP, арт. 031017, а горизонтальный SIDE для ARL-MOONLIGHT-1712-SIDE, арт. 031021. Когда отрезок устанавливают на стену или потолок, его положение меняется, поэтому ориентиром остаётся светящаяся сторона и документация выбранного изделия.

3D полезен там, где маршрут выходит из одной плоскости в другую. Но пространственная гибкость всё равно имеет предел. Например, в карточке MOONLIGHT-3D-T-X544-10×10 мм 24 В, арт. 049471 указан минимальный радиус изгиба 60 мм, а полные монтажные ограничения на растяжение, скручивание и перегиб проверяют по паспорту модели. Эти условия относятся к конкретной модели; другой артикул проверяют отдельно.

Если на эскизе нарисован острый прямой угол, не пытайтесь повторить его резким заломом оболочки. Проверьте минимальный радиус изгиба выбранного артикула. При необходимости рисунок составляют из разрешённых отрезков и предусмотренных производителем соединений, заранее учитывая, как будет выглядеть стык.

360°: свет вокруг линии

360° — характеристика свечения, а не изгиба. Такая линия светится вокруг своего сечения и полезна для открытой композиции, видимой со всех сторон. В закрытом профиле часть её окружности перекрыта, поэтому платить за этот эффект может не иметь смысла. Плоскость изгиба и радиус всё равно проверяют отдельно.

Круговое свечение и пространственный изгиб выбирают независимо. Например, MOONLIGHT-TOP-A336-D18 мм 24 В Day4000 360deg, арт. 038753 светится на 360°, но изгибается по указанной производителем метке, с минимальным радиусом 120 мм. Для этого артикула заявлено применение только в помещении. По одному слову «360°» нельзя определить ни свободу изгиба, ни возможность установки снаружи.

Толщина, длина и окончания формируют рисунок

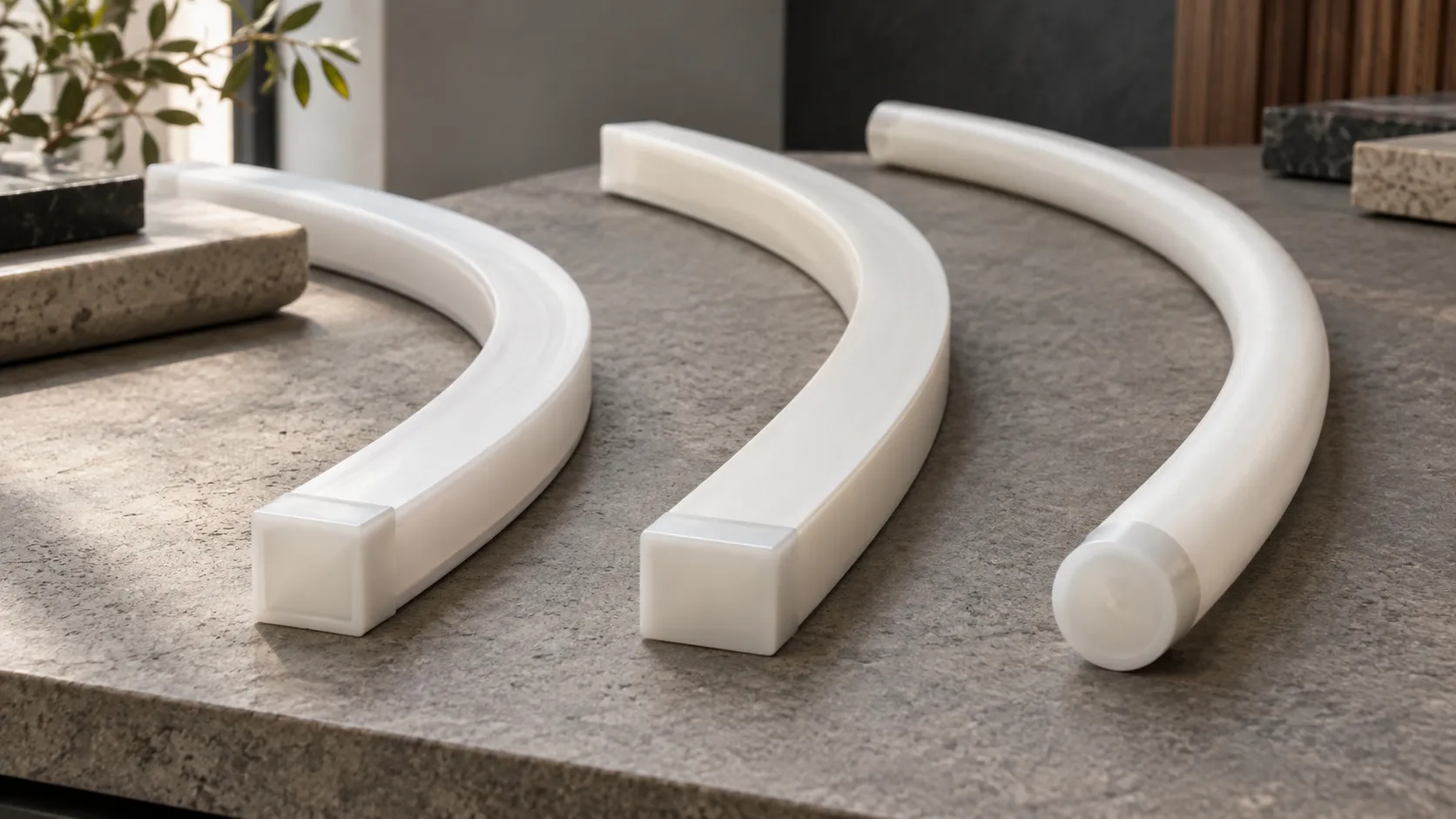

Ширина и высота сечения определяют, насколько заметной будет линия и сколько места она займёт. Кроме самого Neon Flex, в конструкции должны разместиться крепления, заглушки и вывод провода. Особенно это чувствуется на коротких участках: окончание может оказаться заметнее, чем предполагалось по фотографии материала.

Длина тоже связана с моделью. У мерного неона есть шаг резки: укоротить его можно в предусмотренных местах. Поэтому точный размер ниши сопоставляют с разрешённой длиной отрезка ещё до закупки. Если они не совпадают, подбирают другое исполнение или уточняют рисунок линии. У готового комплекта возможность укорочения проверяют отдельно.

В BossDiodov при подборе связываем эти детали в одну конструкцию: куда смотрит светящаяся сторона, помещается ли плавный поворот, где заканчивается линия и как выходит кабель. Так можно заранее увидеть, получится ли цельный контур или потребуется аккуратный стык.

Белый свет, общий цвет или Pixel

Для спокойного архитектурного контура часто достаточно белого света. Его оттенок подбирают рядом с отделкой и существующим освещением: одна и та же линия по-разному воспринимается возле тёплого дерева, белой стены и холодного камня. Если она должна ещё и освещать предметы, учитывают световой поток и цветопередачу, а не только красивый вид самой оболочки.

RGB нужен, когда хочется менять общий цвет линии. В пределах одной управляемой зоны оттенок меняется одновременно. RGBW добавляет отдельный белый канал, а совместимое исполнение CCT/MIX позволяет регулировать оттенок белого. Различия и применение этих систем подробнее разобраны в статье о RGB-подсветке.

Pixel, или адресный Neon Flex, выбирают для движения света вдоль контура: разные участки могут светиться разными цветами, последовательно включаться и участвовать в готовых эффектах. Независимый участок называют пикселем; внутри него может находиться несколько светодиодов.

Например, у SPI MOONLIGHT-SIDE-B84 RGB-PX7, арт. 041014 заявлены 12 пикселей/м, по 7 светодиодов в каждом. Значит, при работе с эффектами меняется целая группа, а не каждый отдельный диод. Для видимого бегущего рисунка это важнее, чем общее число LED: шаг пикселя определяет, насколько дробным получится движение.

Для Pixel подбирают контроллер с совместимым способом передачи команд. BossDiodov использует готовые профессиональные контроллеры и доступные им эффекты; основной повседневный режим согласуем вместе с дополнительными сценариями. О том, как устроены сегменты и чем адресная система отличается от обычной цветной, рассказывает материал про адресную светодиодную ленту.

Крепление сохраняет форму

На прямом участке подходящий жёсткий профиль помогает выдержать ровную линию. На криволинейном нужны соответствующий гибкий канал или штатные крепления, которые поддерживают заданный изгиб. Способ выбирают по сечению Neon Flex, основанию и условиям установки. Совпадение внешних размеров двух изделий ещё не означает совместимость их профилей и заглушек.

Крепление должно удерживать материал без натяжения и пережима оболочки. Это влияет на видимый результат: неподдержанный участок может отклониться от рисунка, а слишком тесный канал мешает правильной укладке и замене. Во влажном или наружном месте дополнительно учитывают воду у вводов и соединений. После разрешённой резки каждый новый конец оформляют по инструкции модели; подробнее этот этап разобран в материале о герметизации LED-ленты и Neon Flex.

Доступ к линии, блоку питания и контроллеру предусматривают до закрытия отделки. Мягкая оболочка не отменяет нагрева, поэтому условия отвода тепла и допустимую температуру основания также сверяют с паспортом. Если уже установленная линия тускнеет, меняет оттенок или светится с тёмными участками, полезен разбор диагностики LED-подсветки: причина может быть в питании, соединении или самом материале. При повреждённой оболочке и воде внутри пользоваться линией до проверки специалистом нельзя.

Условный пример расчёта и подключения без резки (на базе пятиметрового отрезка 24 В DC с расчётной нагрузкой 12 Вт/м, то есть 60 Вт на 5 м, и ориентиром запаса 25% — 75 Вт; точные паспортные параметры конкретной поставки сверяют по документации серии MOONLIGHT). Допустимую мощность блока при его температуре и кабель проверяют отдельно.

1. Размотайте и осмотрите отрезок, подберите предусмотренные крепления. На подготовленном основании сохраните вертикальную плоскость изгиба и радиус не менее 60 мм. Монтаж этой серии допускается выше 0 °C.
2. При отключённом питании соедините заводские выводы с выходом стабилизированного блока 24 В по маркировке «+» и «−». Открытые контакты изолируют, провод закрепляют без нагрузки на ввод. Несколько отрезков до 5 м питают параллельно; последовательное наращивание сверх 5 м запрещено. Сетевой ввод выполняет электрик.
3. Проверьте полярность, надёжность контактов и отсутствие замыкания. Коротко испытайте размотанную собранную линию, сравните свечение всех участков, затем снова отключите питание.
4. Закрепите неон без перекручивания, растяжения и пережима. Проверьте окончательно установленную линию, доступ и рабочие условия. Перед исправлениями питание отключают. Этот вариант сохраняет заводские окончания; резка требует отдельной предусмотренной сборки.

Вт/м и кВт·ч отвечают на разные вопросы. Например, у архивного Arlight GALAXY 12 В, арт. 029353, указаны типичные 12 и максимальные 14,4 Вт/м. Для расчётных 2 м максимум составит 28,8 Вт; за 5 часов при таком постоянном потреблении световая часть использует 28,8 × 5 / 1000 = 0,144 кВт·ч. Это расчёт нагрузки, а не готовая инструкция сборки двухметрового отрезка. Потребление из розетки дополнительно включает потери питания и управление; фактический режим может отличаться. У другой серии будут свои Вт/м.

Заявленный в каталоге срок службы светодиодов (например, ориентир в десятки тысяч часов до определённого снижения светового потока при соблюдении теплового режима) относится к самой световой части в испытательных условиях, а не является обещанием такого же срока без обслуживания для блока питания, соединений и всей уличной установки. Универсального срока службы любого гибкого неона нет.

Место установки определяет всю систему

В интерьере важны вид линии с обычных точек, комфортная яркость и аккуратный выход провода. В новых интерьерных системах BossDiodov в основном применяем питание 24 В постоянного тока. На подходящих длинных линиях после расчёта рассматриваем 48 В; 12 В оставляем для конкретного оборудования и задачи. Блок питания и управление размещаем с возможностью обслуживания.

На лестнице контур может выделять кромку ступеней или вести вдоль готовой конструкции. Здесь линию оценивают при подъёме и спуске: один и тот же монтаж с двух направлений выглядит по-разному. Важны положение светящейся стороны и возможность приглушить свет, чтобы яркая полоса не мешала видеть сами ступени.

На фасаде, террасе или ограждении к геометрии добавляются осадки, солнце, температура и доступ к соединениям. Нужна модель, паспорт которой допускает фактическое место установки. Код IP описывает защиту оболочки от пыли и воды, но сам по себе не подтверждает стойкость к жаре, морозу или солнцу. У питания, контроллера и соединений свои требования. Пример того, почему паспорт важнее общей надписи «уличный», есть в статье про Arlight 230 В для улицы.

В ванной и в горячих помещениях изделие выбирают под конкретное воздействие: брызги, струи, конденсат и нагрев. Подходящий неон для одного места нельзя автоматически переносить в другое по совпадению IP. Проверяют световую часть и все остальные узлы системы.

Для подходящих протяжённых наружных контуров возможны также модели на 220/230 В. Выбор напряжения связан с длиной, местом питания, управлением и обслуживанием; его подробно разбирает сравнение Neon Flex на 24, 48 и 220/230 В. Низковольтное изделие подключается к сети через соответствующий блок питания, а работы с сетевым напряжением выполняет квалифицированный специалист.

Мощность в ваттах помогает рассчитать питание и расход энергии, но не показывает, как ярко будет освещена нужная поверхность. Для этого важны направление света, оболочка и геометрия установки. Разницу объясняет статья о мощности, люменах и люксах.

От желаемой линии к подходящему решению

Чтобы выбрать Neon Flex, достаточно определить три вещи: где будет видна сама линия, какой поворот она должна повторить и нужен ли постоянный свет или движение цвета. Затем рисунок сопоставляют с реальным сечением неона, разрешённым изгибом, местом вывода кабеля и монтажным основанием. В BossDiodov подбираем совместимое исполнение, питание, крепление и управление, выполняем монтаж Neon Flex на подготовленных конструкциях в Москве и Московской области.

Если нужен контур вокруг арки, окна, полки или фасада, пришлите фото места либо простой рисунок линии в MAX или Telegram. Можно начать с обычного вопроса: поможем подобрать тип изгиба, вид свечения и способ установки без перегибов и случайных стыков.
